Артикул: UGT202

В наличии

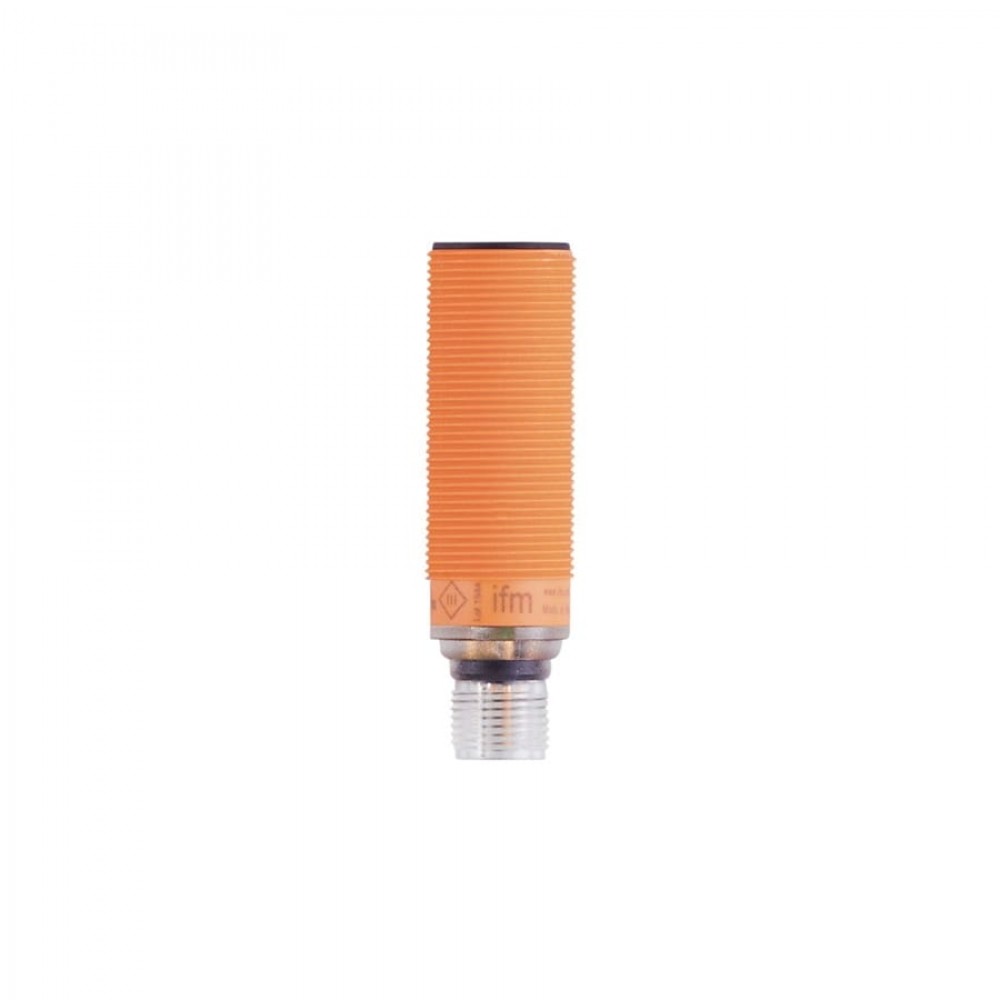

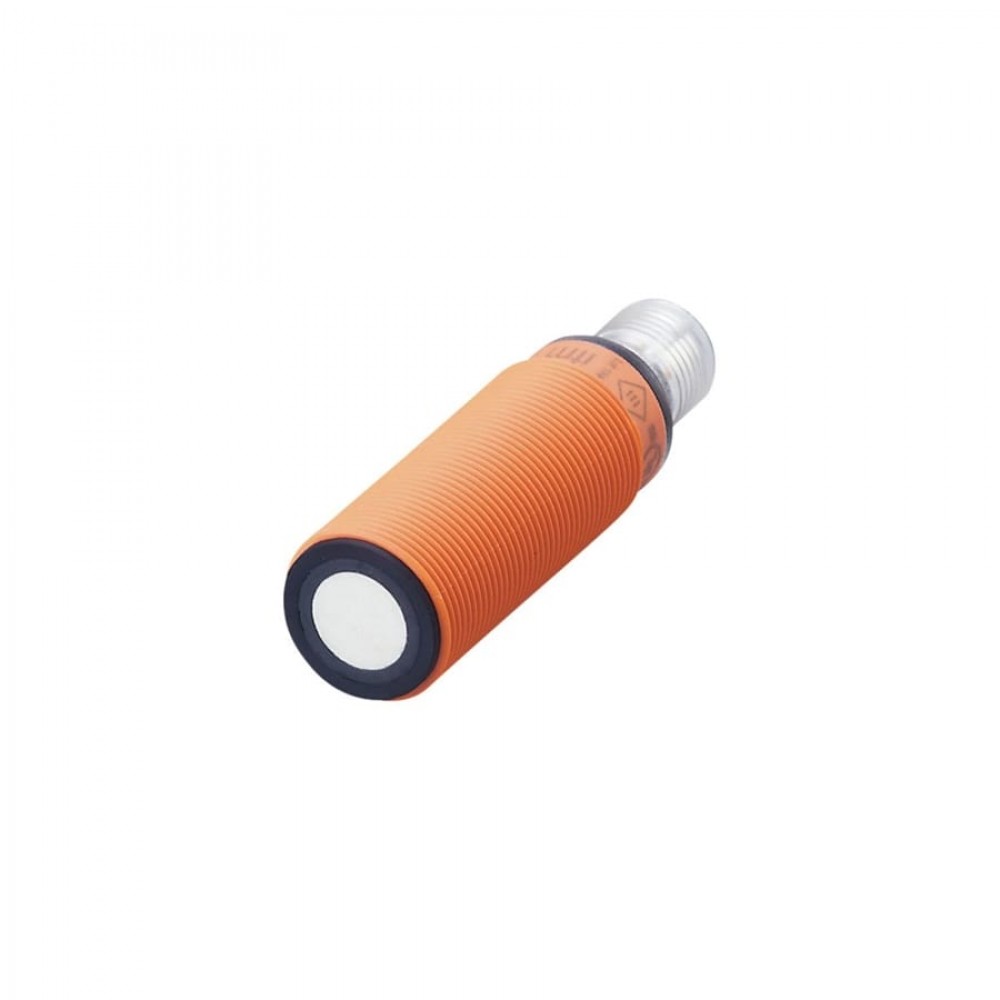

IFM Ультразвуковой датчик ugt202

Name: IFM Ультразвуковой датчик ugt202
Brand: IFM
SKU: UGT202
Price: 27885 RUB
Availability: InStock

27 885 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Ультразвуковой датчик ugt202

Артикул: UGT202

Категория: Ультразвуковые датчики

Технические характеристики UGT202

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Диапазон срабатывания [mm]

80…1200, (Мишень: 200 x 200 mm)

Корпус

Резьбовой корпус

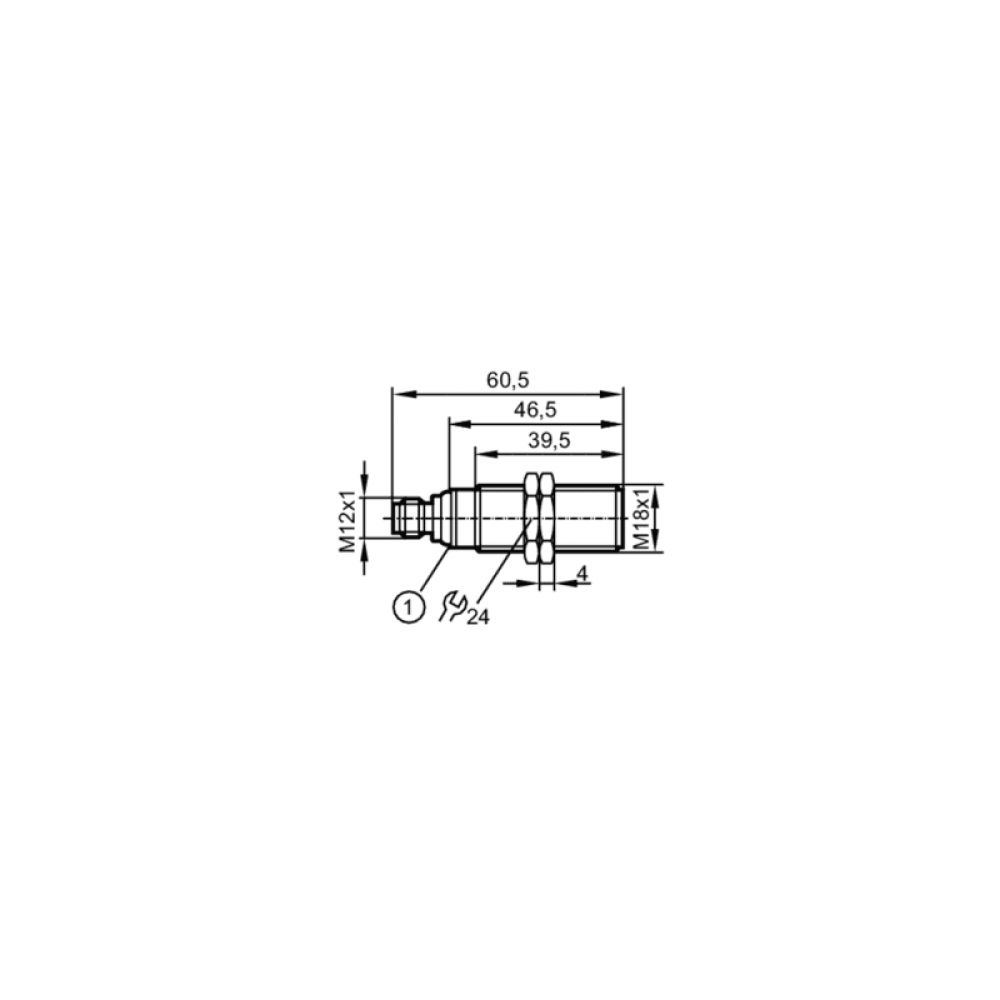

Размеры [mm]

M18 x 1 / L = 60,5

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

< 35

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

< 0,3

Преобразователь частоты [kHz]

200

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1

Входы

Вход синхронизации

нет

Мультиплексный вход

нет

Выходы

Общее количество выходов

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,2

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

80…1200, (Мишень: 200 x 200 mm)

Слепая зона [mm]

Цилиндрический угол обзора [°]

14, (±2)

Макс. отклонение от 90° угла датчик/объект [°]

± 4

Точность/ погрешность

Температурная компенсация

да

Гистерезис [%]

< 1

Смещение точки переключения [%]

-5…5

Примечания о точности / отклонении

Указанные значения достигаются после разогрева в течение мин. 20 минут

Повторяемость

1 %

Разрешение [mm]

Условия эксплуатации

Температура окружающей среды [°C]

-20…70

Температура хранения [°C]

-30…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011	класс A

Виброустойчивость

EN 60068-2-6 Fc

(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

MTTF [годы]

237

Сертификат UL

Ta	-20…70 °C
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

57,5

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 60,5

Обозначение резьбы

M18 x 1

Материал

PBT (полибутилентерефталат), PA (полиамид), эпоксидная керамика

Момент затяжки [Nm]

Дисплеи / Элементы управления

Дисплей

Состояние выхода	1 x светодиод, жёлтый
эхо	1 x светодиод, зелёный

Принадлежности

Комплект поставки

крепежные гайки: 2, пластмасса

резиновые уплотнители: 2

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

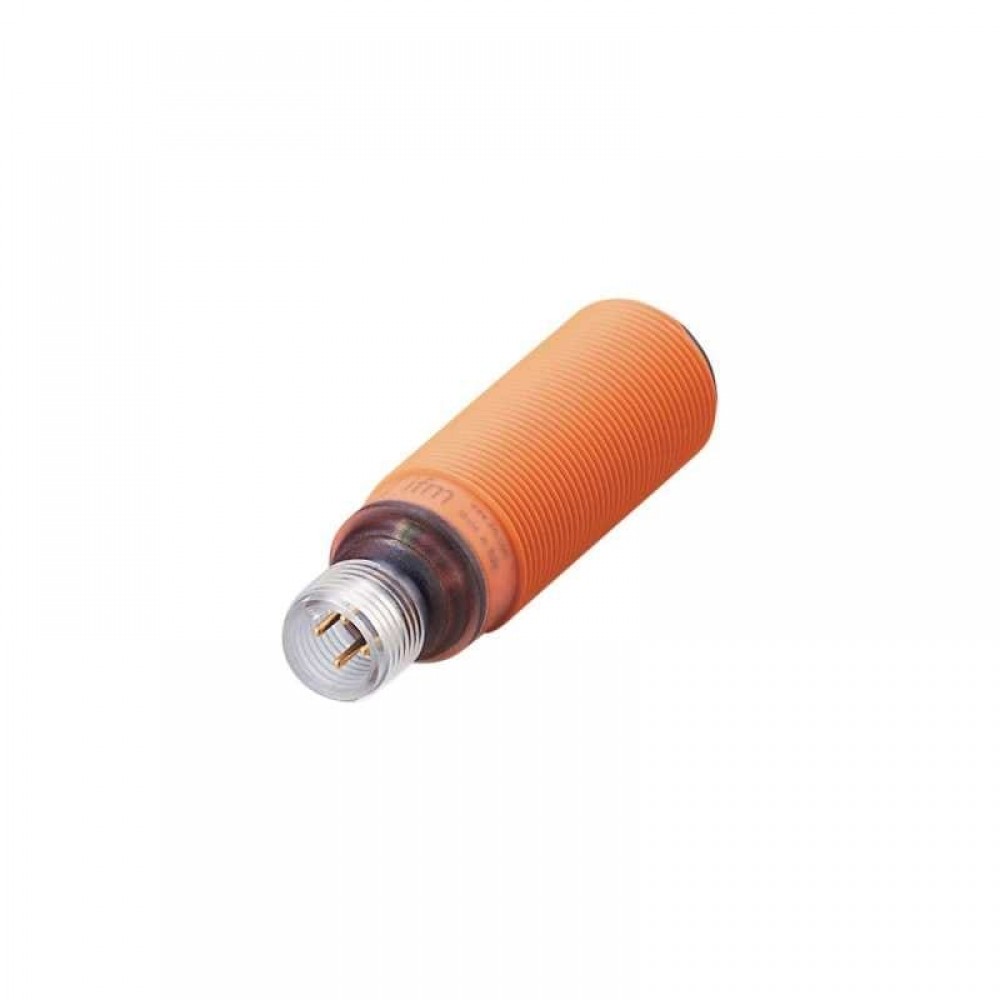

Разъем: 1 x M12

диаграммы и графики

1:	Расстояние
2:	Диапазон контроля
3:	график при включении / выключении
4:	Мишень 200 x 200 mm
5:	50% от объекта в зоне обнаружения
6:	Порог срабатывания выхода

UGT202-00 — 15.10.2020 —

Технические характеристики UGT202

Характеристики

Время задержки включения питания [s]: < 0,3
Вход синхронизации: Нет
Гистерезис [%]: < 1
Диапазон срабатывания [mm]: 80…1200, (Мишень: 200 x 200 mm)
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Количество входов и выходов: Количество цифровых выходов: 1
Количество цифровых выходов: 1
Корпус: Резьбовой корпус
Макс. отклонение от 90° угла датчик/объект [°]: ± 4
Макс. падение напряжения коммутационного выхода DC [V]: 2,2
Мультиплексный вход: Нет
Общее количество выходов: 1
Повторяемость: 1 %
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100

Потребление тока [mA]: < 35
Преобразователь частоты [kHz]: 200
Примечания о точности / отклонении: Указанные значения достигаются после разогрева в течение мин. 20 минут
Рабочее напряжение [V]: 10…30 DC, (‘supply class 2’ согласно cULus)
Размеры [mm]: M18 x 1 / L = 60,5
Разрешение [mm]: 3
Слепая зона [mm]: 80
Смещение точки переключения [%]: -5…5
Степень защиты: IP 67
Температура окружающей среды [°C]: -20…70
Температура хранения [°C]: -30…80
Температурная компенсация: Да
Функция выходного сигнала: Нормально открытый / нормально закрытый, (параметризуемый)
Цилиндрический угол обзора [°]: 14, (±2)
Частота переключения DC [Hz]: 3
ЭMC: -
Электрическое исполнение: PNP
