IFM Ультразвуковой датчик ugr500 — бесконтактное измерение
На промышленных предприятиях часто возникает необходимость определять расстояние до объекта, уровень жидкости или сыпучи...
Читать далее →
Артикул: UGR500
В наличии

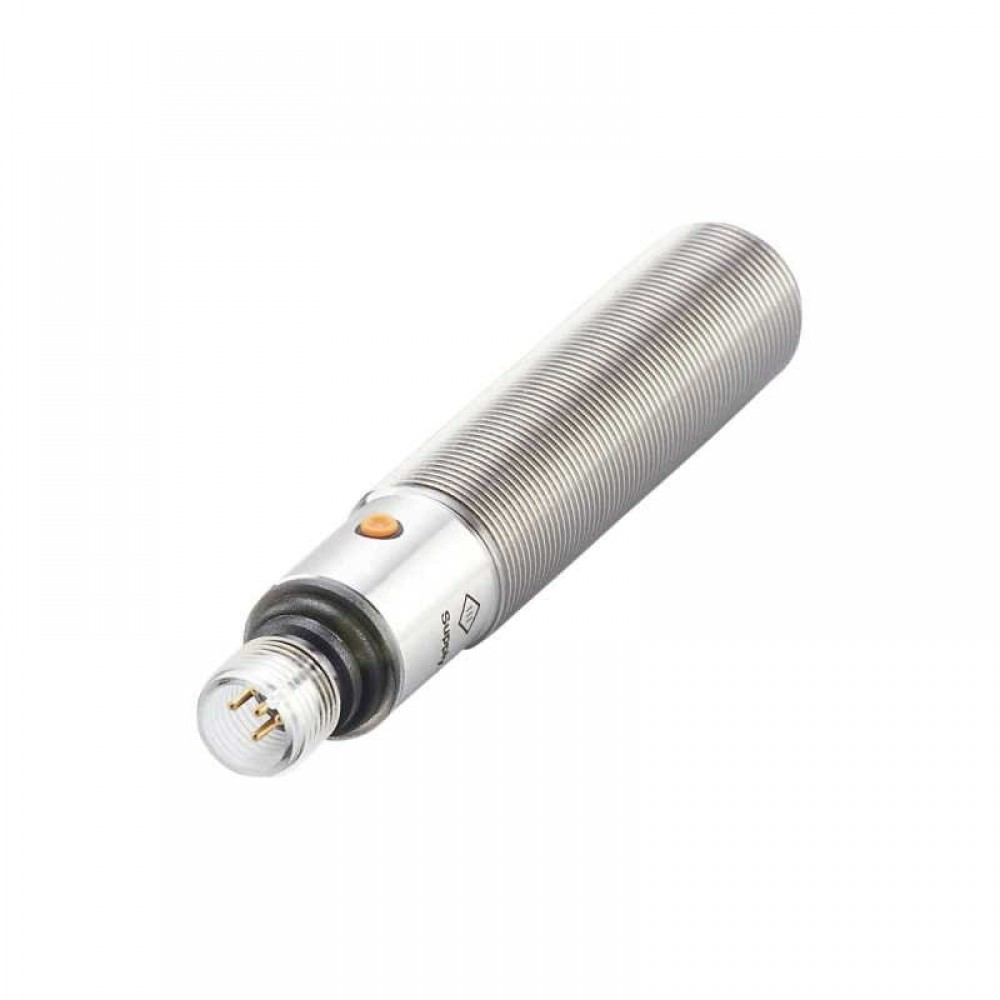

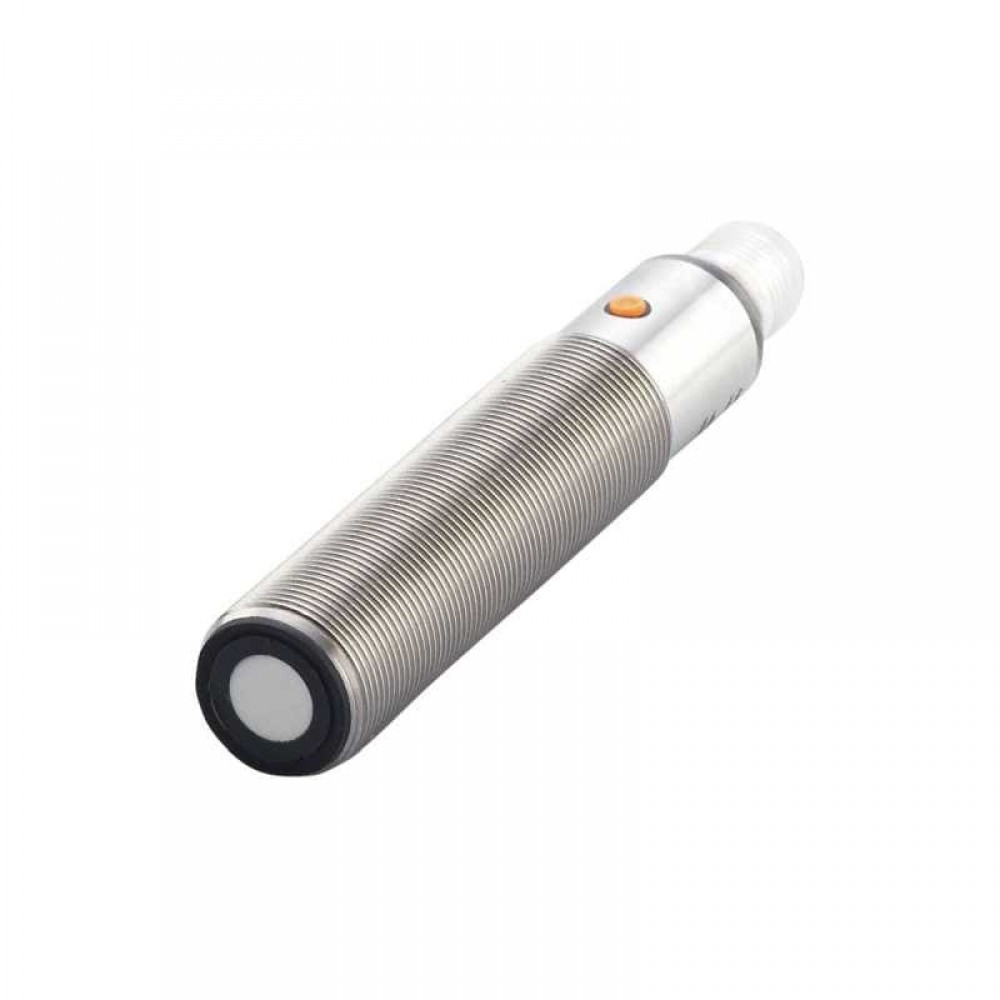

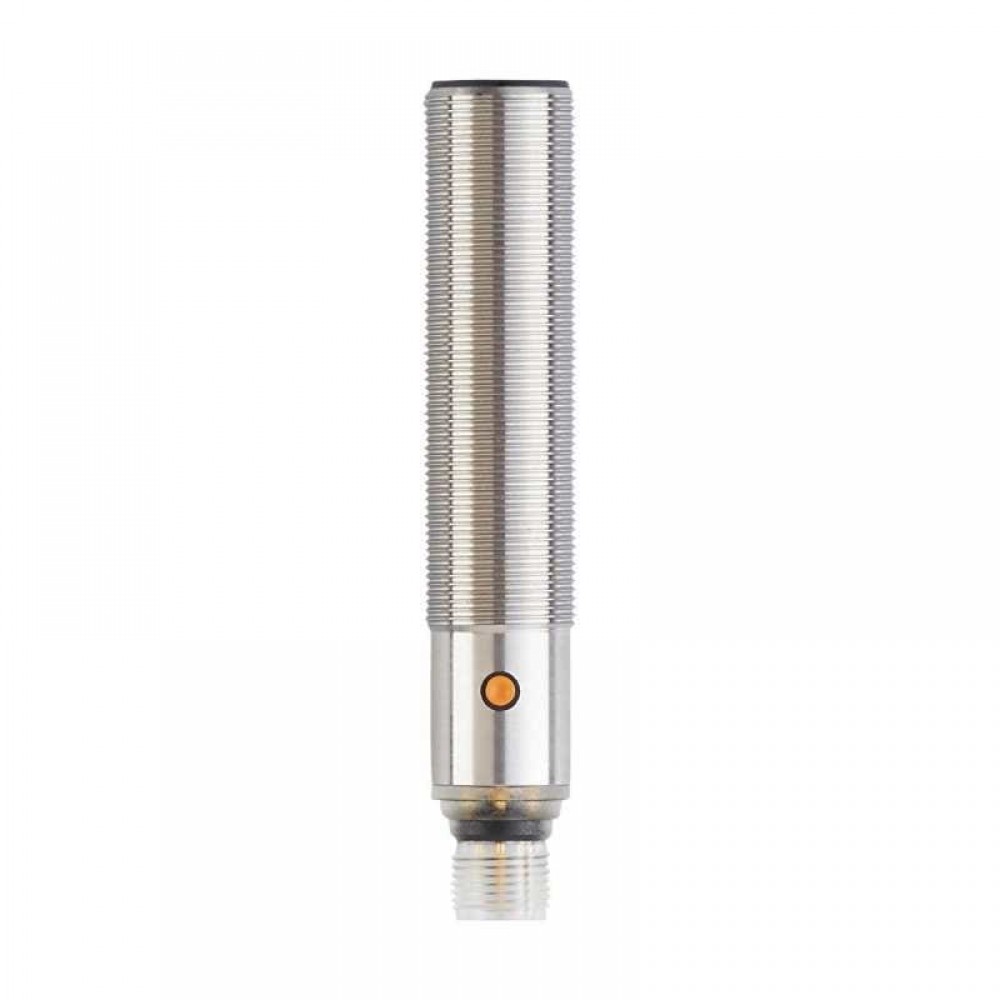

IFM Ультразвуковой датчик ugr500
40 969 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Ультразвуковой датчик ugr500
Артикул: UGR500
Категория: Ультразвуковые датчики
Технические характеристики UGR500
| Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Электрическое исполнение | PNP | ||||||||||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) | ||||||||||
| Диапазон срабатывания [mm] | 1600, (Мишень: 200 x 200 mm) | ||||||||||
| Коммуникационный интерфейс | IO-Link | ||||||||||
| Корпус | Резьбовой корпус | ||||||||||

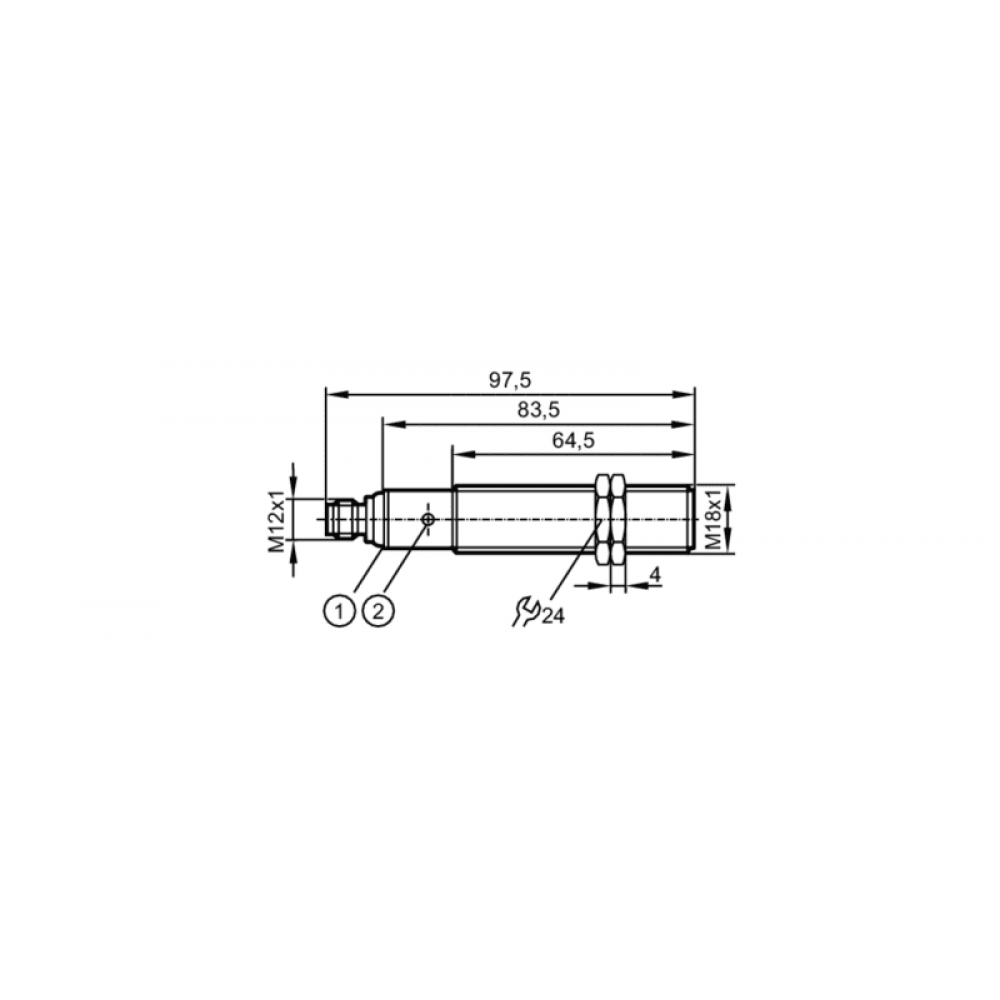

| Размеры [mm] | M18 x 1 / L = 97,5 | ||||||||||
| Электронные данные | |||||||||||
| Рабочее напряжение [V] | 10…30 DC, (‘supply class 2’ согласно cULus) | ||||||||||
| Потребление тока [mA] | 55 | ||||||||||
| Класс защиты | III | ||||||||||
| Защита от переполюсовки | да | ||||||||||
| Время задержки включения питания [s] | < 0,3 | ||||||||||
| Преобразователь частоты [kHz] | 230 | ||||||||||
| Входы/выходы | |||||||||||
| Количество входов и выходов | Количество цифровых выходов: 1 | ||||||||||
| Выходы | |||||||||||
| Общее количество выходов | 1 | ||||||||||
| Электрическое исполнение | PNP | ||||||||||
| Количество цифровых выходов | 1 | ||||||||||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) | ||||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2,2 | ||||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||||||||||
| Частота переключения DC [Hz] | 2 | ||||||||||
| Защита от короткого замыкания | да | ||||||||||
| Защита от перегрузок по току | да | ||||||||||
| Диапазон контроля | |||||||||||
| Диапазон срабатывания [mm] | 1600, (Мишень: 200 x 200 mm) | ||||||||||
| Цилиндрический угол обзора [°] | 15, (±2) | ||||||||||
| Точность/ погрешность | |||||||||||
| Температурная компенсация | да | ||||||||||
| Гистерезис [%] | < 2 | ||||||||||
| Смещение точки переключения [%] | -2…2 | ||||||||||
| Примечания о точности / отклонении | Указанные значения достигаются после разогрева в течение мин. 20 минут | ||||||||||
| Повторяемость | 1 % | ||||||||||
| Разрешение [mm] | 1 | ||||||||||
| Программное обеспечение / Программирование | |||||||||||
| Выбор параметров | гистерезис / окно, вторая точка переключения, Задержка включения и выключения, включения, Функция обучения, Режим срабатывания на свет / затемнение | ||||||||||
| Интерфейсы | |||||||||||
| Коммуникационный интерфейс | IO-Link | ||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||
| IO-Link проверка | 1.1 | ||||||||||
| Стандарт SDCI | IEC 61131-9 | ||||||||||
| Профили | Smart Sensor: Device Identification, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Process Data Variable, Device Diagnosis, Teach Channel | ||||||||||
| SIO режим | да | ||||||||||
| Нужный тип порта | A | ||||||||||
| Миним.время рабочего цикла [ms] | 3,2 | ||||||||||
| Рабочие данные IO-Link (циклические) |
| ||||||||||
| IO-Link функции (ациклические) | специфичный для приложения тег, счетчик часов работы | ||||||||||
| Поддерживаемые DeviceID |
| ||||||||||
| Примечание |
| ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -20…70 | ||||||||||
| Температура хранения [°C] | -30…80 | ||||||||||
| Степень защиты | IP 67 | ||||||||||
| Испытания / одобрения | |||||||||||
| ЭMC |
| ||||||||||
| Виброустойчивость |
| ||||||||||
| Ударопрочность |
| ||||||||||
| MTTF [годы] | 163 | ||||||||||
| Сертификат UL |
| ||||||||||
| Механические данные | |||||||||||
| Вес [g] | 101,5 | ||||||||||
| Корпус | Резьбовой корпус | ||||||||||
| Размеры [mm] | M18 x 1 / L = 97,5 | ||||||||||
| Обозначение резьбы | M18 x 1 | ||||||||||
| Материал | нерж. сталь (1.4404 / 316L), PA (полиамид), эпоксидная керамика | ||||||||||
| Момент затяжки [Nm] | 50 | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Дисплей |
| ||||||||||
| Функция обучения | да | ||||||||||
| Принадлежности | |||||||||||
| Комплект поставки |
| ||||||||||
| Примечания | |||||||||||
| Примечания |
| ||||||||||
| Упаковочная величина | 1 шт. | ||||||||||
| электрическое подключение | |||||||||||
| Соединение | Разъем: 1 x M12 | ||||||||||
| диаграммы и графики | |||||||||||
| Кривая отклика |
| ||||||||||
| UGR500-01 — 15.10.2020 — | |||||||||||
Технические характеристики UGR500
Характеристики
- IO-Link проверка
- 1.1
- SIO режим
- Да
- Время задержки включения питания [s]
- < 0,3
- Выбор параметров
- Гистерезис / окно, вторая точка переключения, Задержка включения и выключения, включения, Функция обучения, Режим срабатывания на свет / затемнение
- Гистерезис [%]
- < 2
- Диапазон срабатывания [mm]
- 1600, (Мишень: 200 x 200 mm)
- Защита от короткого замыкания
- Да
- Защита от перегрузок по току
- Да
- Защита от переполюсовки
- Да
- Класс защиты
- III
- Количество входов и выходов
- Количество цифровых выходов: 1
- Количество цифровых выходов
- 1
- Коммуникационный интерфейс
- IO-Link
- Корпус
- Резьбовой корпус
- Макс. падение напряжения коммутационного выхода DC [V]
- 2,2
- Миним.время рабочего цикла [ms]
- 3,2
- Нужный тип порта
- A
- Общее количество выходов
- 1
- Повторяемость
- 1 %
- Постоянный ток нагрузки коммутационного выхода DC [mA]
- 100
- Потребление тока [mA]
- 55
- Преобразователь частоты [kHz]
- 230
- Примечания о точности / отклонении
- Указанные значения достигаются после разогрева в течение мин. 20 минут
- Профили
- Smart Sensor: Device Identification, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Process Data Variable, Device Diagnosis, Teach Channel
- Рабочее напряжение [V]
- 10…30 DC, (‘supply class 2’ согласно cULus)
- Рабочие данные IO-Link (циклические)
- -
- Размеры [mm]
- M18 x 1 / L = 97,5
- Разрешение [mm]
- 1
- Смещение точки переключения [%]
- -2…2
- Способ передачи
- COM2 (38,4 kBaud)
- Стандарт SDCI
- IEC 61131-9
- Температурная компенсация
- Да
- Функция выходного сигнала
- Нормально открытый / нормально закрытый, (параметризуемый)
- Цилиндрический угол обзора [°]
- 15, (±2)
- Частота переключения DC [Hz]
- 2
- Электрическое исполнение
- PNP
