Артикул: OPU701

В наличии

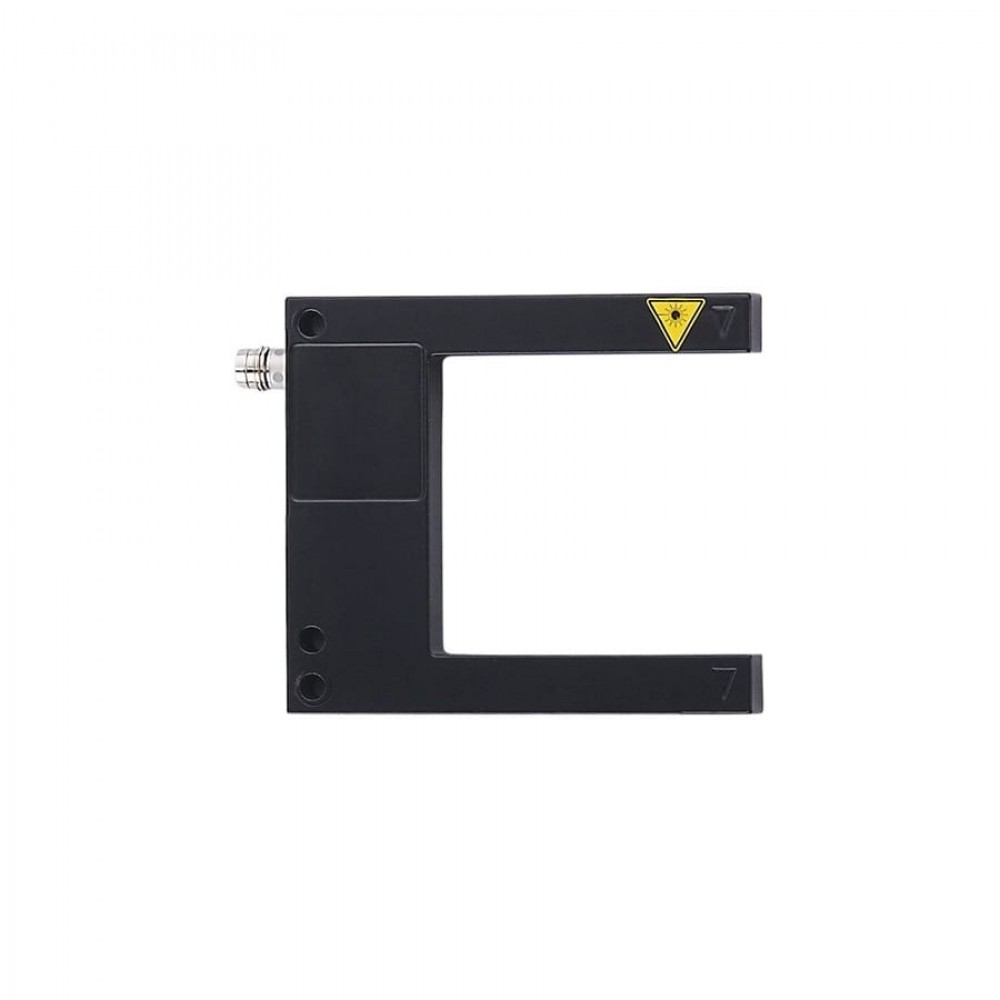

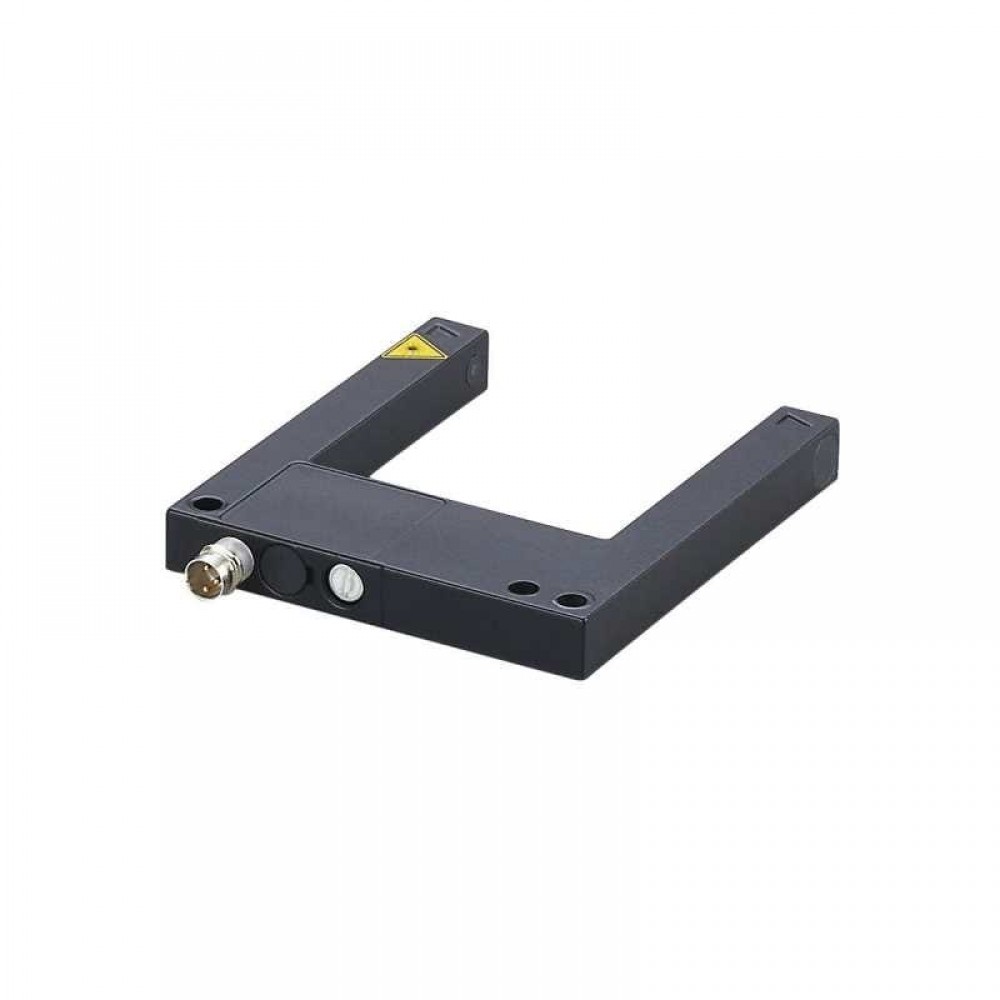

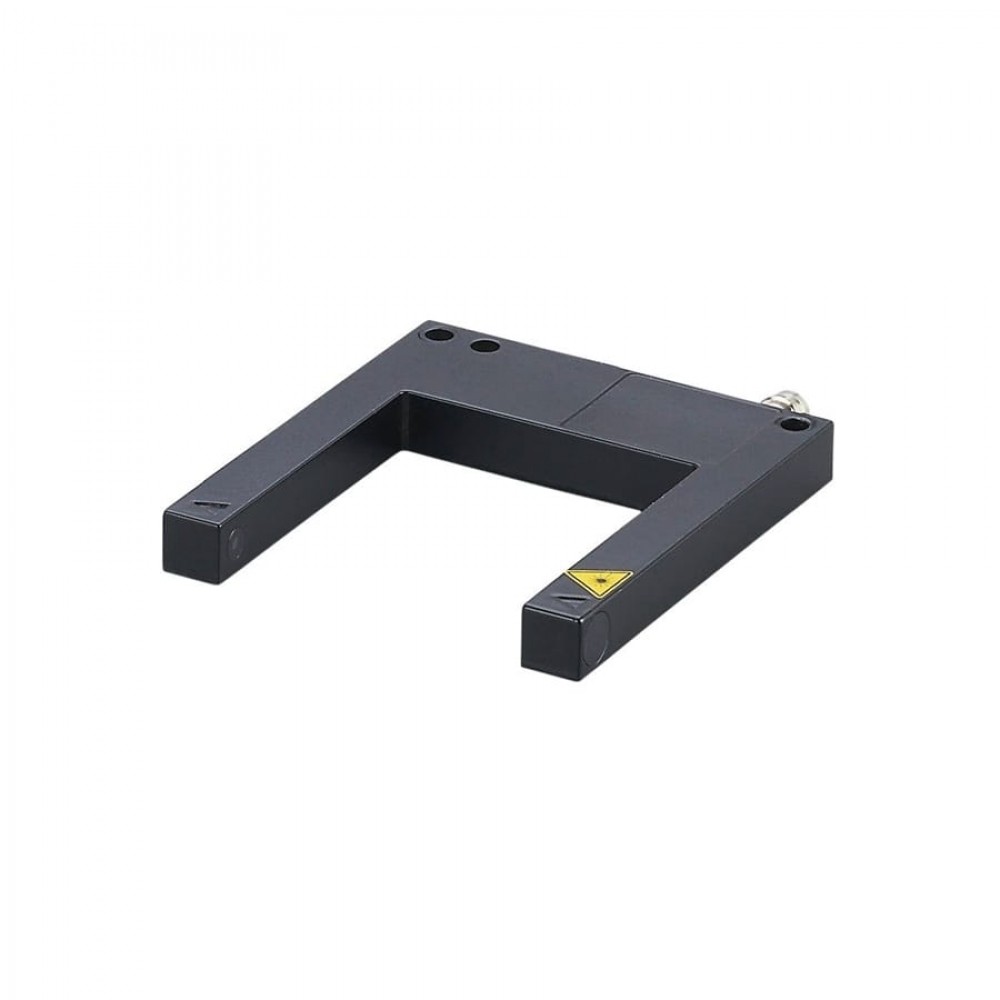

IFM Оптический вилочный датчик opu701

Name: IFM Оптический вилочный датчик opu701
Brand: IFM
SKU: OPU701
Price: 62783 RUB
Availability: InStock

62 783 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Оптический вилочный датчик opu701

Артикул: OPU701

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики OPU701

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Размеры [mm]

70 x 10 x 80

Приложение

Функциональный принцип

Однолучевой световой барьер

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Сопротивление изоляции [V]

500

Потребление тока [mA]

< 30

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

150

Тип света

красный свет

Длина волны [nm]

655

Выходы

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

Режим срабатывания на свет / затемнение, (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

5000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диаметр наименьшего обнаруживаемого объекта [mm]

0,05

Точность/ погрешность

Воспроизводимость [mm]

0,01

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

3,2

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	16
состоянием прибора	4
бинарная информация о переключении	1

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения, Min./Max. Signalspeicher, Режим работы

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1209

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Степень защиты

IP 67

Испытания / одобрения

ЭMC

DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение	10 V/m
DIN EN 61000-4-4 Burst	2 kV
DIN EN 61000-4-6 ВЧ проводимость	10 V
DIN EN 55011	класс A

Виброустойчивость

EN 60068-2-6 Fc

(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

548

Механические данные

Вес [g]

131

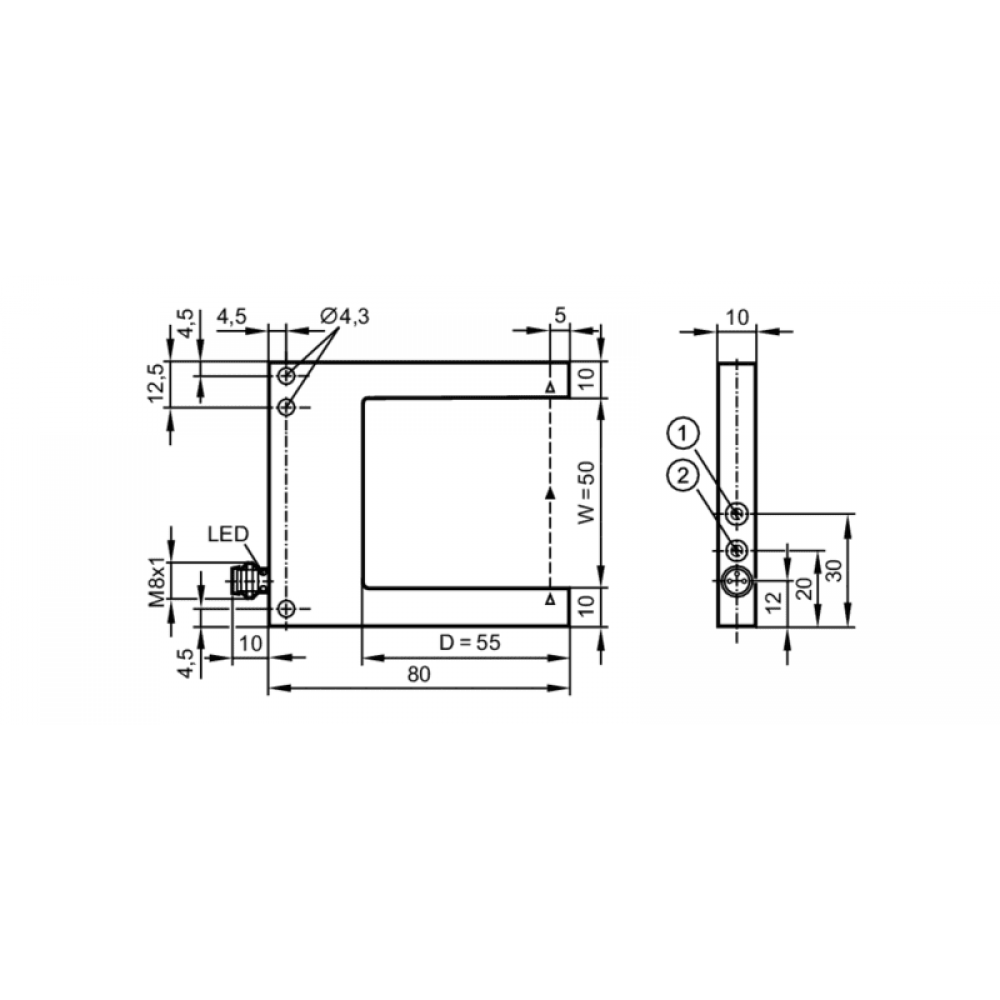

Размеры [mm]

70 x 10 x 80

Глубина щели D [mm]

Ширина щели W [mm]

Материал

корпус: отливка из цинка с порошковым покрытием, Оптика: стекло

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M8

Другие данные

рабочий режим можно настроить через IO-Link

	стандартный	высокое разрешение	Power	Speed
Разрешение	0,05 mm	0,03 mm	0,1 mm	0,05 mm
Воспроизводимость	0,01 mm	0,01 mm	0,015 mm	0,015 mm
Частота переключения	5000 Hz	2000 Hz	1000 Hz	10000 Hz

Воспроизводимость

3 σ

OPU701-02 — 12.11.2019 —

Технические характеристики OPU701

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Воспроизводимость [mm]: 0,01
Диаметр наименьшего обнаруживаемого объекта [mm]: 0,05
Длина волны [nm]: 655
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Лазерная защита класса: 1
Макс. время задержки при включении [ms]: 150
Макс. падение напряжения коммутационного выхода DC [V]: 1
Миним.время рабочего цикла [ms]: 3,2
Нужный тип порта: A

Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: < 30
Профили: Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable
Рабочее напряжение [V]: 10…30 DC, (‘supply class 2’ согласно cULus)
Рабочие данные IO-Link (циклические): -
Размеры [mm]: 70 x 10 x 80
Сопротивление изоляции [V]: 500
Способ передачи: COM2 (38,4 kBaud)
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функциональный принцип: Однолучевой световой барьер
Функция выходного сигнала: Режим срабатывания на свет / затемнение, (по выбору)
Частота переключения DC [Hz]: 5000
Электрическое исполнение: PNP/NPN, (параметризуемый)
