IFM Датчик диффузного отражения с функцией подавления заднего фона o6h704

Артикул: O6H704

Все товары IFM

IFM Датчик диффузного отражения с функцией подавления заднего фона o6h704

Name: IFM Датчик диффузного отражения с функцией подавления заднего фона o6h704
Brand: IFM
SKU: O6H704
Price: 32981 RUB
Availability: InStock

Товар в наличии

32 981 ₽

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание Датчик диффузного отражения с функцией подавления заднего фона o6h704

Артикул: O6H704

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики O6H704

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Корпус

Прямоугольный

Размеры [mm]

35,4 x 13 x 21

Приложение

Особенности

Подавление заднего фона

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

16, (24 V)

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

Режим срабатывания на свет / затемнение, (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон контроля

Диапазон [mm]

1…100, (белая бумага 200 x 200 mm)

Диапазон для белого объекта (90 % отражение) [mm]

1…100

Диапазон для серого объекта (18 % отражение) [mm]

8…100

Диапазон для черного объекта (6 % отражение) [mm]

12…100

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Доступно подавление заднего фона

да

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	32
состоянием прибора	4
бинарная информация о переключении	1

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов включения

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	526

Условия эксплуатации

Температура окружающей среды [°C]

-10…60

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

513

Механические данные

Вес [g]

33,9

Корпус

Прямоугольный

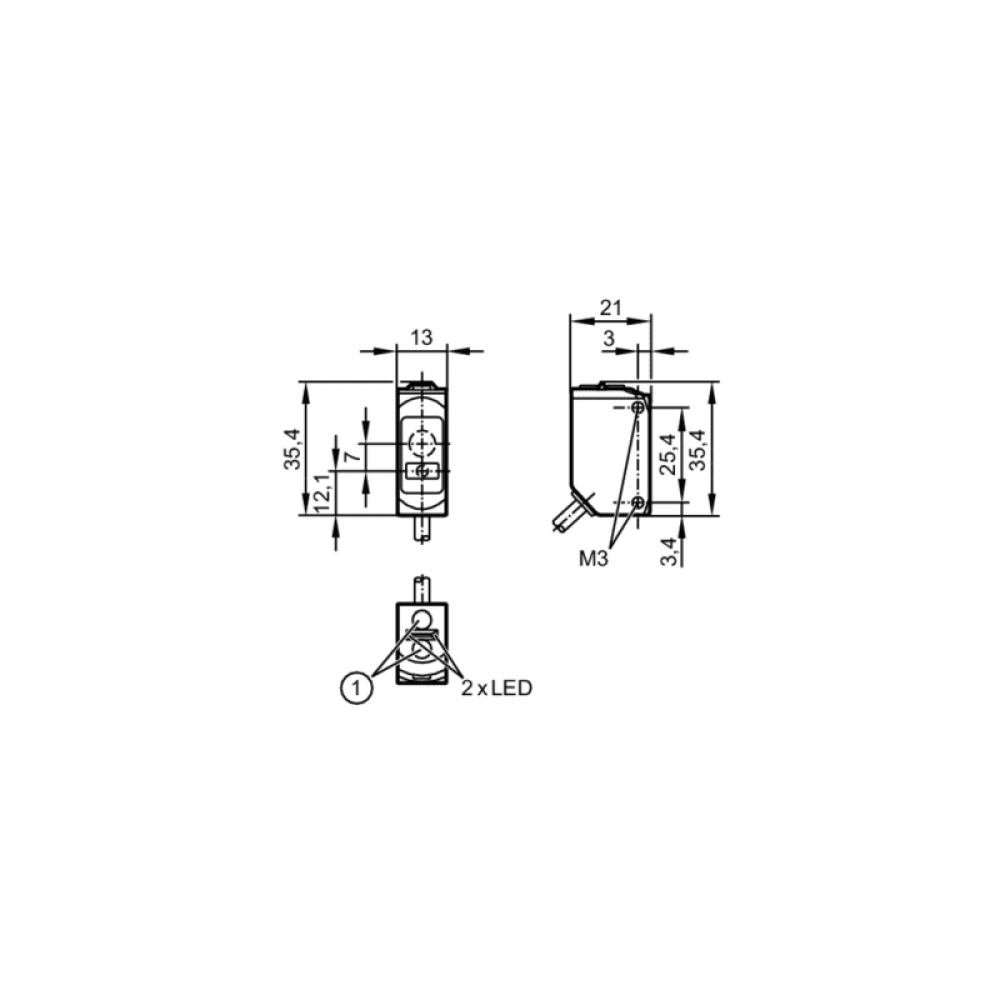

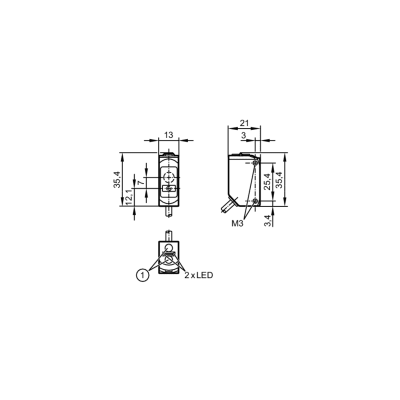

Размеры [mm]

35,4 x 13 x 21

Материал

корпус: ABS, PPSU, Уплотнение: EPDM

Материал линз

PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей

Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Кабель: 0,3 m, PUR (полиуретан), черный, Ø 3,7 mm, 3 x 0,25 mm²

Соединение

Разъем: 1 x M12

диаграммы и графики

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

Другие данные

Повторяемость: 6 σ

	Повторяемость измеряемых значений
Abstand	белый (отражение 90 %)	чёрный (6%…90% отражение)
20 mm	0,1 mm	0,5 mm
50 mm	0,2 mm	1,0 mm
100 mm	0,5 mm	2,0 mm

	Точность
Abstand	белый (отражение 90 %)	чёрный (6%…90% отражение)
20 mm	± 0,6 mm	± 0,9 mm
50 mm	± 1,5 mm	± 2,0 mm
100 mm	± 3,0 mm	± 4,0 mm

Значения при
Внешнее освещение на объекте	< 10 klx
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10
IO-Link — режим измерения

O6H704-00 — 08.10.2020 —

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Диапазон [mm]: 1…100, (белая бумага 200 x 200 mm)
Диапазон для белого объекта (90 % отражение) [mm]: 1…100
Диапазон для серого объекта (18 % отражение) [mm]: 8…100
Диапазон для черного объекта (6 % отражение) [mm]: 12…100
Длина волны [nm]: 650
Доступно подавление заднего фона: Да
Защита от короткого замыкания: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Корпус: Прямоугольный
Лазерная защита класса: 1
Макс. диаметр светового пятна [mm]: 2
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Миним.время рабочего цикла [ms]: 10
Настраиваемый диапазон: Да

Нужный тип порта: A
Особенности: Подавление заднего фона
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: 16, (24 V)
Профили: Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable
Рабочее напряжение [V]: 10…30 DC
Рабочие данные IO-Link (циклические): -
Размеры [mm]: 35,4 x 13 x 21
Размеры светового пятна по отношению к: При максимальном диапазоне
Способ передачи: COM2 (38,4 kBaud)
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функциональный принцип: Датчик диффузного отражения
Функция выходного сигнала: Режим срабатывания на свет / затемнение, (по выбору)
Частота переключения DC [Hz]: 1000
Электрическое исполнение: NPN
