Артикул: O1D300

В наличии

IFM Оптический датчик уровня o1d300

Name: IFM Оптический датчик уровня o1d300
Brand: IFM
SKU: O1D300
Price: 63355 RUB
Availability: InStock

63 355 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Оптический датчик уровня o1d300

Артикул: O1D300

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики O1D300

Характеристики

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Корпус

Прямоугольный

Размеры [mm]

59 x 42 x 52

Электронные данные

Рабочее напряжение [V]

18…30 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

< 150

Класс защиты

III

Защита от переполюсовки

да

Станд. срок службы [h]

50000

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (программируемый)

Макс. допустимая токовая нагрузка на каждый выход [mA]

200

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20, (IEC 61131-2)

Наиб.нагрузка [Ω]

250

Аналоговый выход по напряжению [V]

0…10, (IEC 61131-2)

Мин. сопротивление нагрузки [Ω]

5000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. ширина светового пятна [mm]

Макс. высота светового пятна [mm]

Размеры светового пятна по отношению к

10 m

Подавление заднего фона [m]

10…100

Диапазон измерения/настройки

Диапазон измерения [m]

0,2…10, (белая бумага 200 x 200 mm 90 % отражение)

Частота дискретизации [Hz]

1…33

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	813

Условия эксплуатации

Температура окружающей среды [°C]

-10…60

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
Мощность:	<= 4,0 mW
Длина волны:	650 nm
импульс:	1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

107

Механические данные

Вес [g]

325,5

Корпус

Прямоугольный

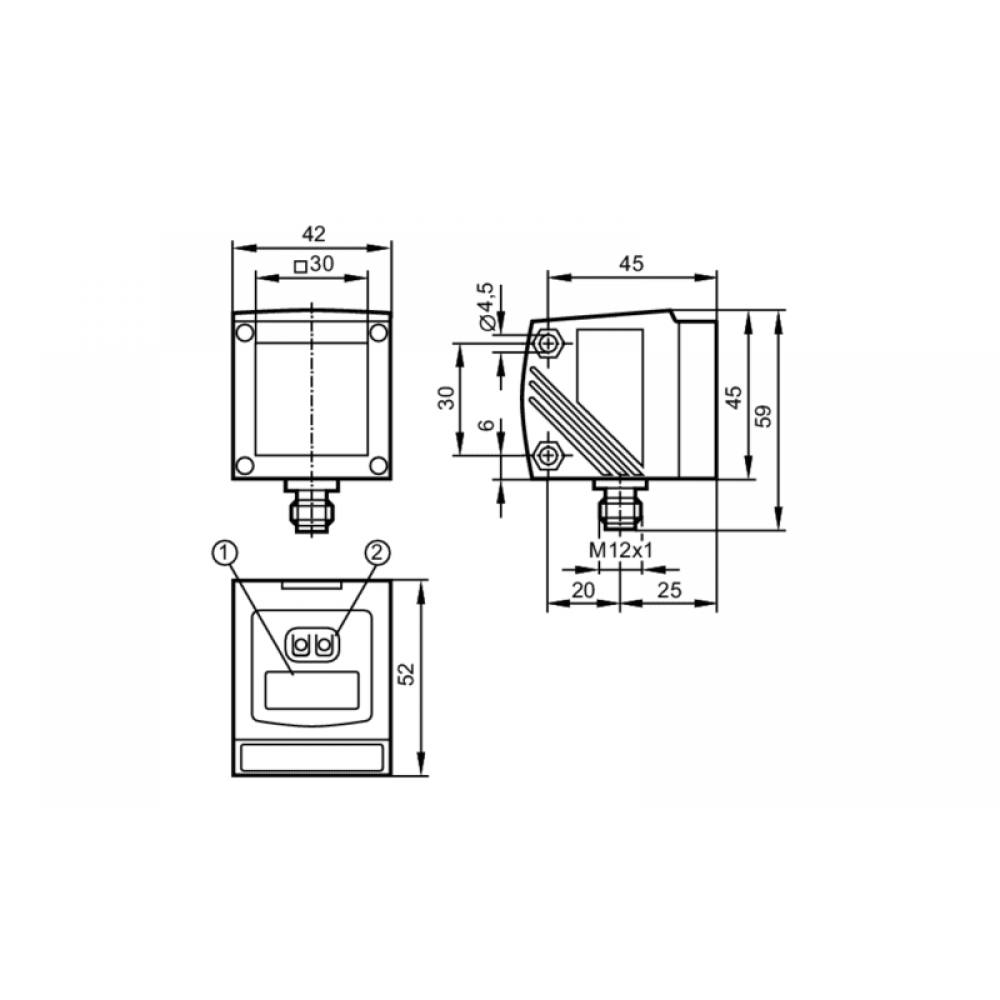

Размеры [mm]

59 x 42 x 52

Материал

корпус: отливка из цинка, фронтальная оптика: стекло, светодиодное окно: PC

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей

Состояние выхода	2 x светодиод, жёлтый
режим работы	светодиод, зелёный
расстояние, программирование	буквенно-цифровой дисплей, 4-значный

Принадлежности

Принадлежности (необязательные)

Защитный кожух, E21133

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

Другие данные

Параметр	Настройка параметров в пределах	Заводская настройка
Uni	cm, m, inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 [cm]	20,0…999,5	100,0
rP1 [cm]	20,0…999,5	80,0
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 [cm]	20,0…999,5	200,0
rP2 [cm]	20,0…999,5	180,0
ASP [cm]	20,0…999,5	0
AEP [cm]	20,0…999,5	979,5
dr1 [s]	0…0,1…5	0
dr2 [s]	0…0,1…5	0
FOU1	ON , OFF	OFF
FOU2	ON , OFF	OFF
dFO [s]	0…0,1…5	0
EMP [cm]	20,0…999,5	20,0
cMEd [cm]	20,0…999,5	—
dIS	ON , OFF	ON
mEAn [s]	OFF , 1…60	OFF
rATE [Hz]	1…33	15

Повторяемость / Точность

	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0…100,0 cm	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0…200,0 cm	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0…400,0 cm	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0…600,0 cm	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0…1000,0 cm	± 5,0 cm		± 6,5 cm

Частота дискретизации	15Hz
Внешнее освещение на объекте	< 40 klx

Повторяемость / Точность

	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0…200,0 cm	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0…400,0 cm	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0…600,0 cm	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0…1000,0 cm	± 6,0 cm		± 7,0 cm

Частота дискретизации	15Hz
Внешнее освещение на объекте	40…100 klx

Повторяемость / Точность

	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0…100,0 cm	± 0,4 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0…200,0 cm	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0…400,0 cm	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0…600,0 cm	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0…1000,0 cm	± 3,7 cm		± 4,7 cm

Частота дискретизации	1 Hz
Внешнее освещение на объекте	< 40 klx

Повторяемость / Точность

	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0…200,0 cm	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0…400,0 cm	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0…600,0 cm	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0…1000,0 cm	± 3,8 cm		± 4,8 cm

Частота дискретизации	1 Hz
Внешнее освещение на объекте	40…100 klx
Диапазон для черного объекта (6 % отражение)	<= 4000 mm
Значения при
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

O1D300-05 — 22.03.2012 —

Технические характеристики O1D300

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Аналоговые рабочие данные: 2
Аналоговый выход по напряжению [V]: 0…10, (IEC 61131-2)
Аналоговый выход по току [mA]: 4…20, (IEC 61131-2)
Бинарные рабочие данные: 2
Диапазон измерения [m]: 0,2…10, (белая бумага 200 x 200 mm 90 % отражение)
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Количество аналоговых выходов: 1
Количество входов и выходов: Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов: 2
Коммуникационный интерфейс: IO-Link
Корпус: Прямоугольный
Лазерная защита класса: 2
Макс. высота светового пятна [mm]: 15
Макс. допустимая токовая нагрузка на каждый выход [mA]: 200
Макс. ширина светового пятна [mm]: 15

Мин. сопротивление нагрузки [Ω]: 5000
Миним.время рабочего цикла [ms]: 6
Наиб.нагрузка [Ω]: 250
Нужный тип порта: A
Общее количество выходов: 2
Подавление заднего фона [m]: 10…100
Поддерживаемые DeviceID: -
Потребление тока [mA]: < 150
Профили: Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis
Рабочее напряжение [V]: 18…30 DC, (‘supply class 2’ согласно cULus)
Размеры [mm]: 59 x 42 x 52
Размеры светового пятна по отношению к: 10 m
Способ передачи: COM2 (38,4 kBaud)
Станд. срок службы [h]: 50000
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Функция выходного сигнала: Нормально открытый / нормально закрытый, (программируемый)
Частота дискретизации [Hz]: 1…33
Электрическое исполнение: PNP
