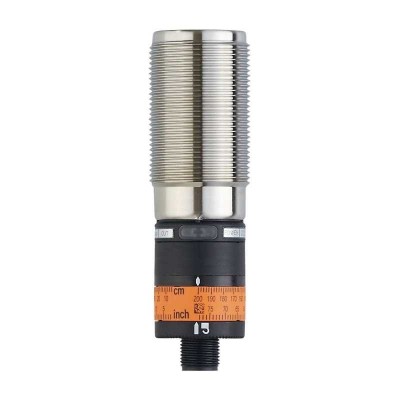

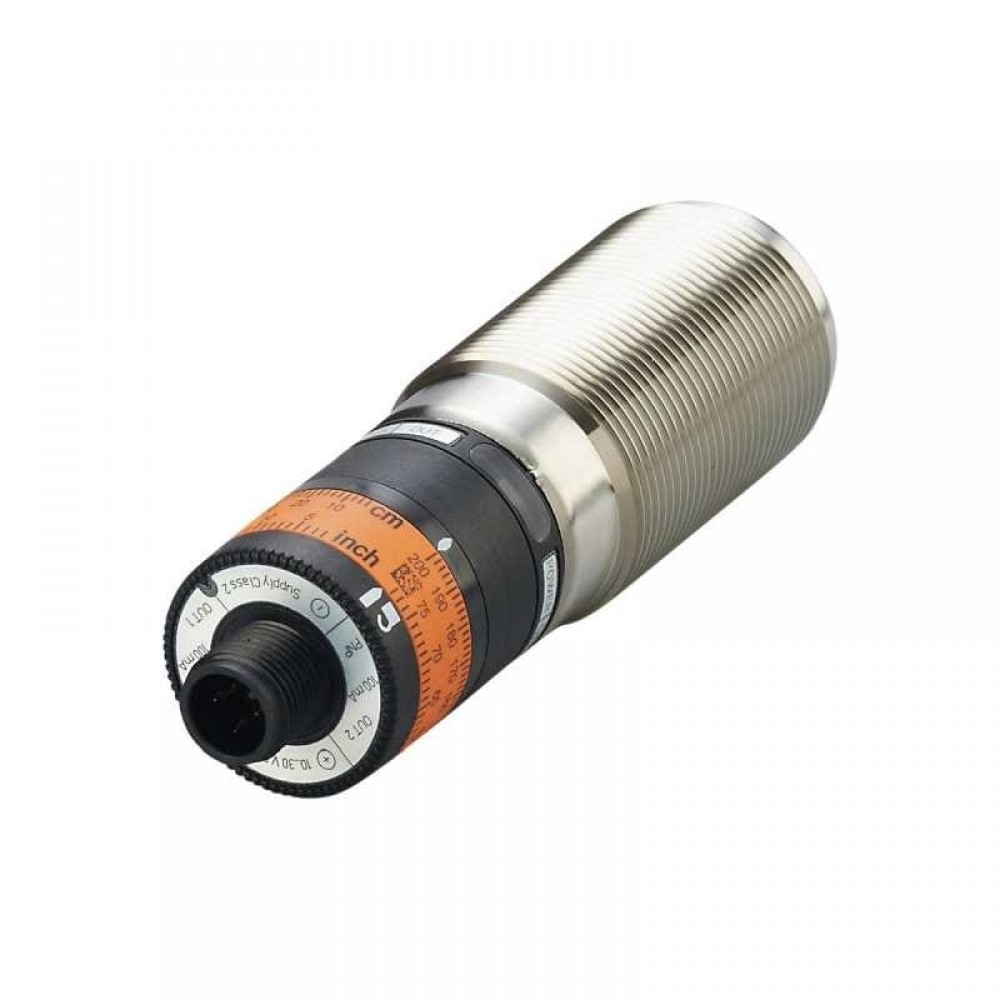

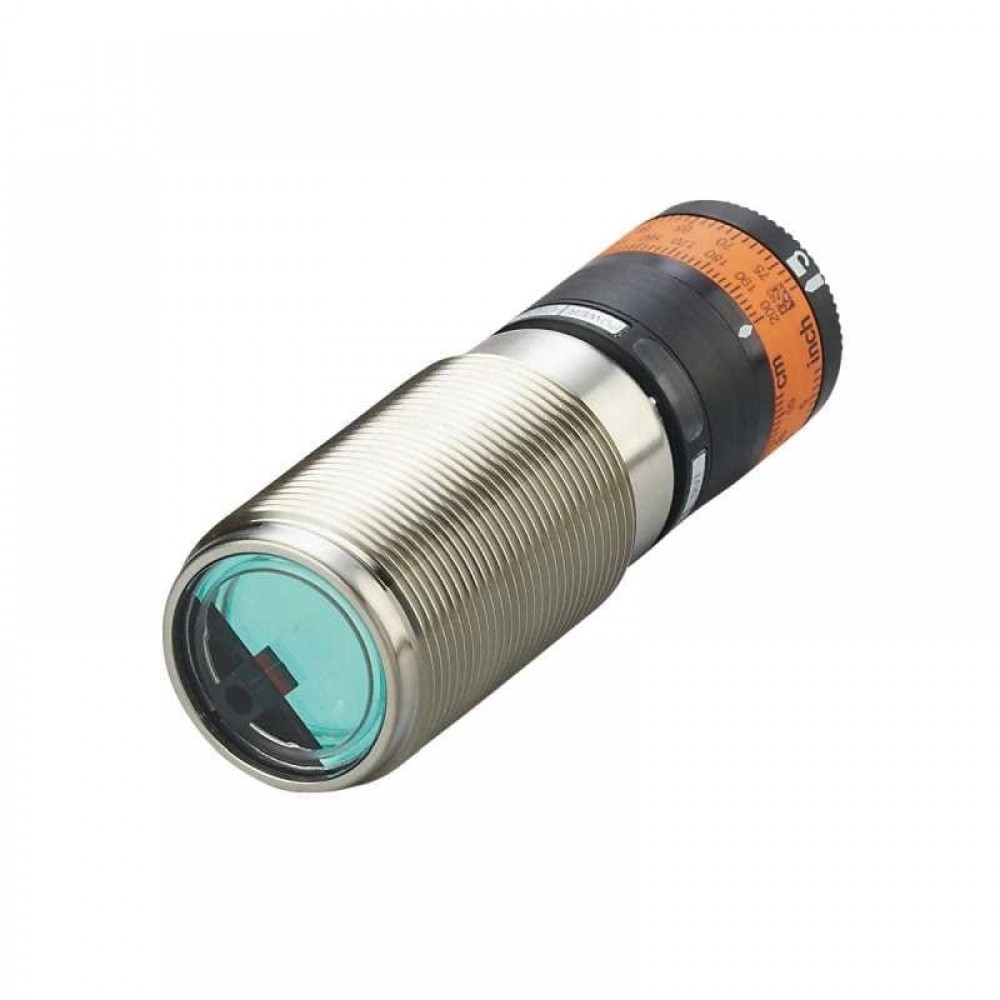

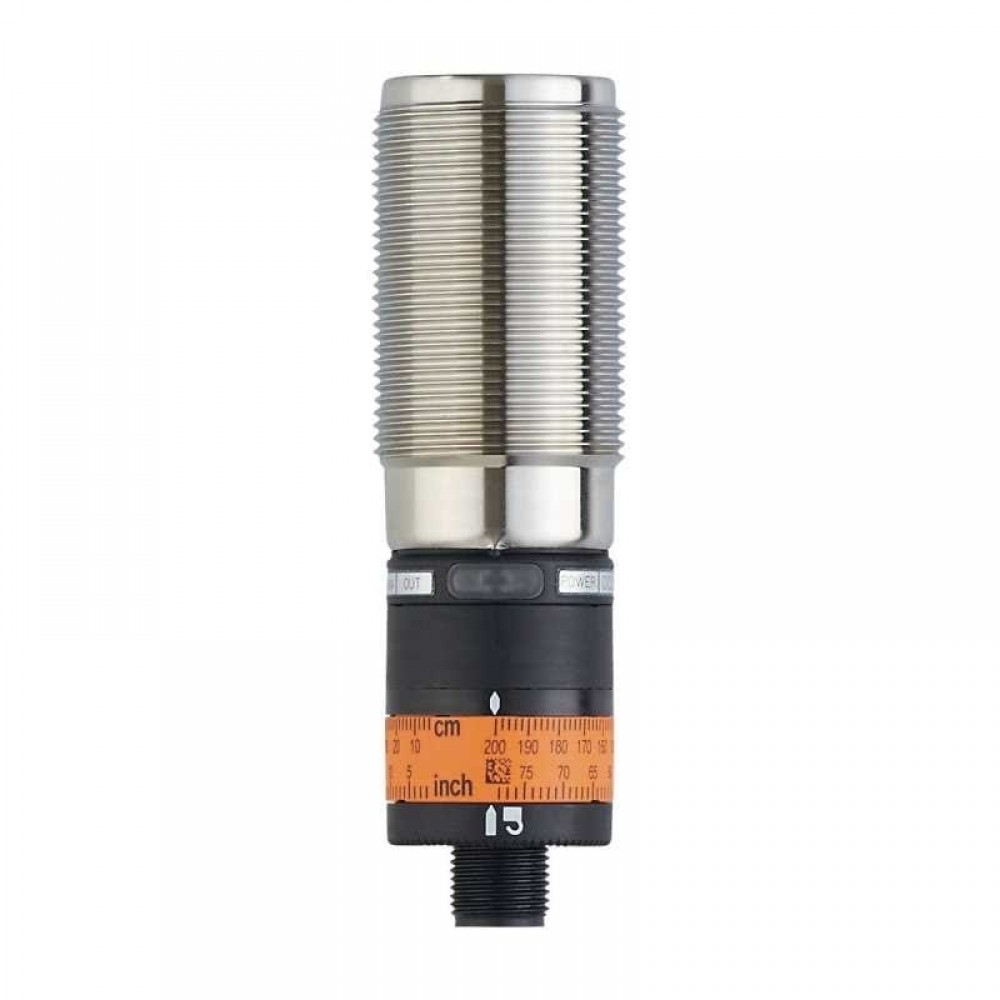

IFM Оптический датчик измерения расстояния oid251

Артикул: OID251

В наличии

IFM Оптический датчик измерения расстояния oid251

Name: IFM Оптический датчик измерения расстояния oid251
Brand: IFM
SKU: OID251
Price: 35066 RUB
Availability: InStock

35 066 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Оптический датчик измерения расстояния oid251

Артикул: OID251

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики OID251

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Размеры [mm]

M30 x 1,5 / L = 100

Приложение

Особенности

Подавление заднего фона

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

75, (24 V)

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Станд. срок службы [h]

50000

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (комплементарный)

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

2 m

Гистерезис диапазона обнаружения [%]

< 5

Примечание к гистерезису диапазона измерения

черный 6 % отражение

Доступно подавление заднего фона

да

Подавление заднего фона [m]

< 20

Диапазон измерения/настройки

Диапазон измерения [m]

0,03…2

Частота дискретизации [Hz]

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis

SIO режим

да

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

6,6

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	394

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Примечание к температуре окружающей среды

при ta < -10 °C необходим подогрев, лазер выключен

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

239

Механические данные

Вес [g]

206,5

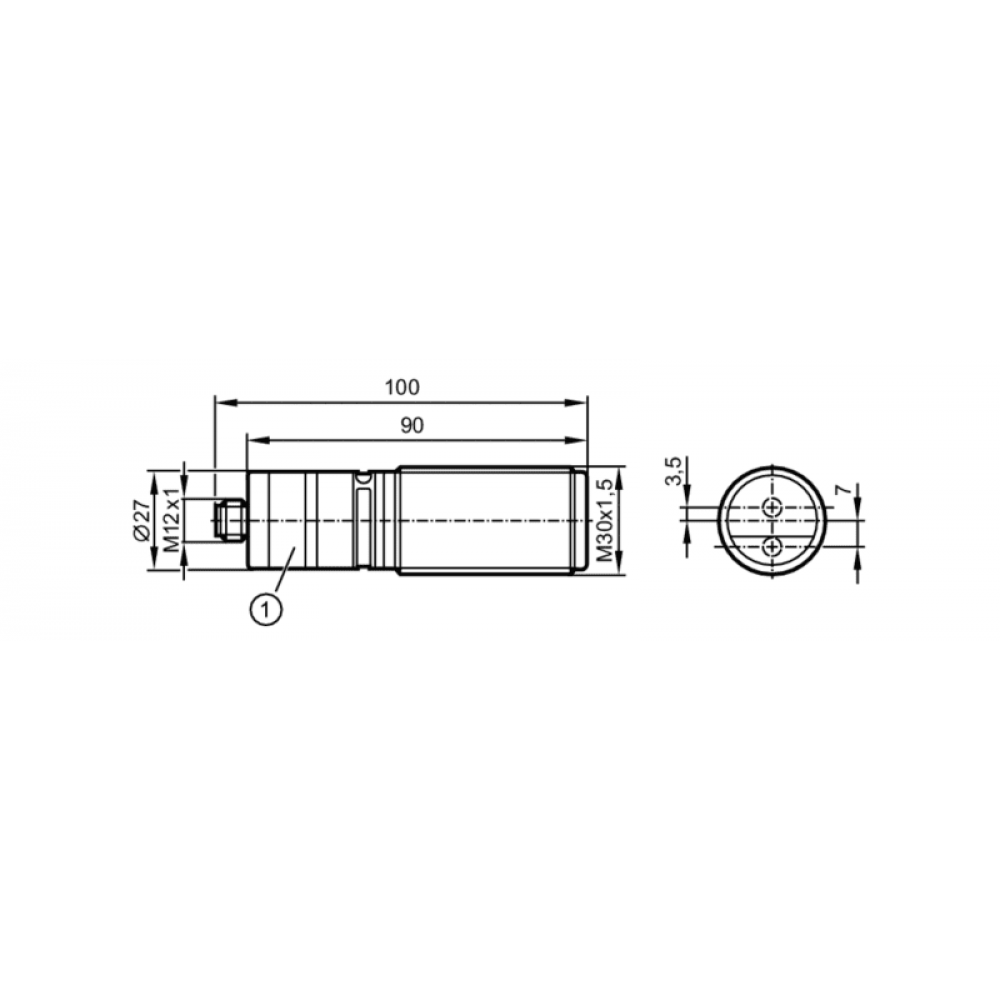

Размеры [mm]

M30 x 1,5 / L = 100

Обозначение резьбы

M30 x 1,5

Материал

корпус: нерж.сталь, фронтальная оптика: PMMA, светодиодное окно: PC, PBT (полибутилентерефталат), PC, FKM

Дисплеи / Элементы управления

Дисплей

Состояние выхода	светодиод, жёлтый
режим работы	светодиод, зелёный

Дисплей

Элементы управления

настроечное кольцо

Принадлежности

Комплект поставки

крепежные гайки: 2 x M30, нерж.сталь

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

график гистерезиса

x:	расстояние [mm]
y:	Гистерезис [mm]
1 =	объект черный 6 % отражение
2 =	объект белый 90 % отражение

OID251-00 — 27.10.2014 —

Технические характеристики OID251

Характеристики

Гистерезис диапазона обнаружения [%]: < 5
Длина волны [nm]: 650
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Количество входов и выходов: Количество цифровых выходов: 2
Количество цифровых выходов: 2
Коммуникационный интерфейс: IO-Link
Лазерная защита класса: 1
Макс. диаметр светового пятна [mm]: 5
Макс. допустимая токовая нагрузка на каждый выход [mA]: 100
Общее количество выходов: 2

Особенности: Подавление заднего фона
Потребление тока [mA]: 75, (24 V)
Примечание к гистерезису диапазона измерения: -
Рабочее напряжение [V]: 10…30 DC
Размеры [mm]: M30 x 1,5 / L = 100
Размеры светового пятна по отношению к: 2 m
Станд. срок службы [h]: 50000
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функция выходного сигнала: Нормально открытый / нормально закрытый, (комплементарный)
Частота переключения DC [Hz]: 11
Электрическое исполнение: PNP
