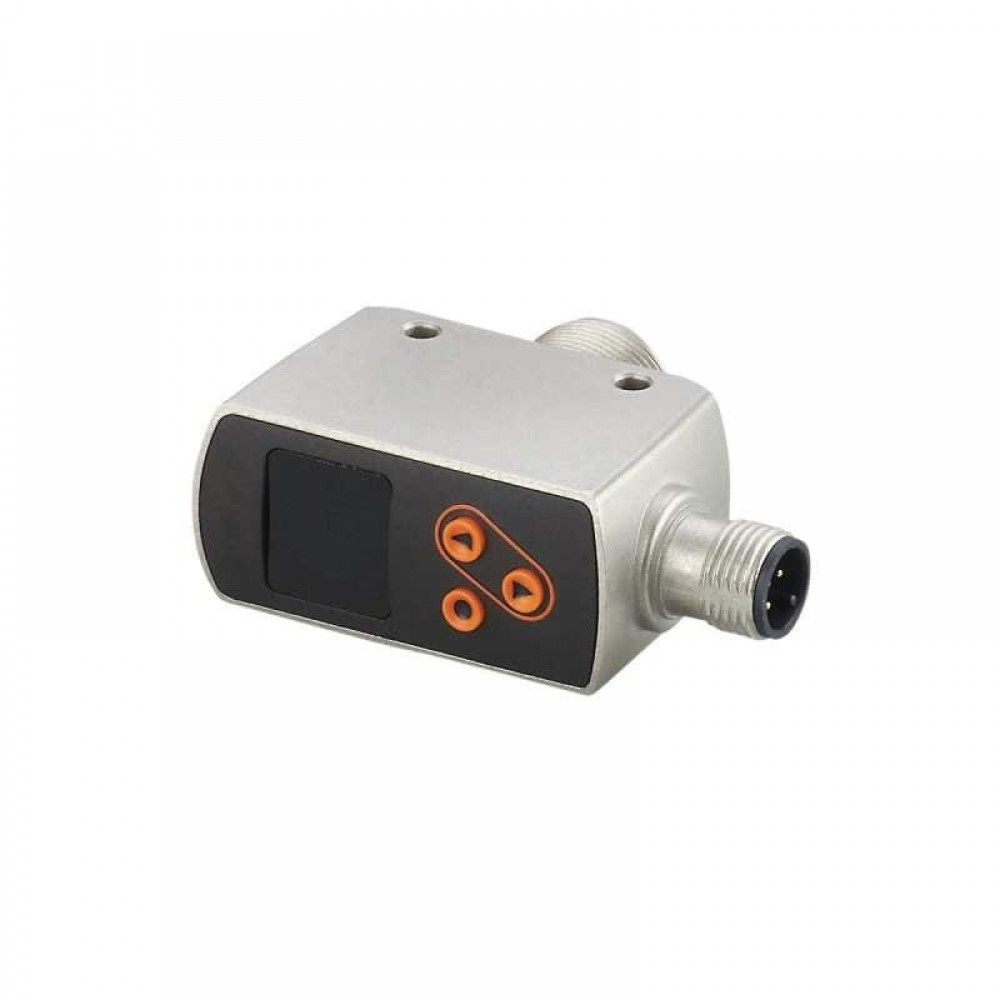

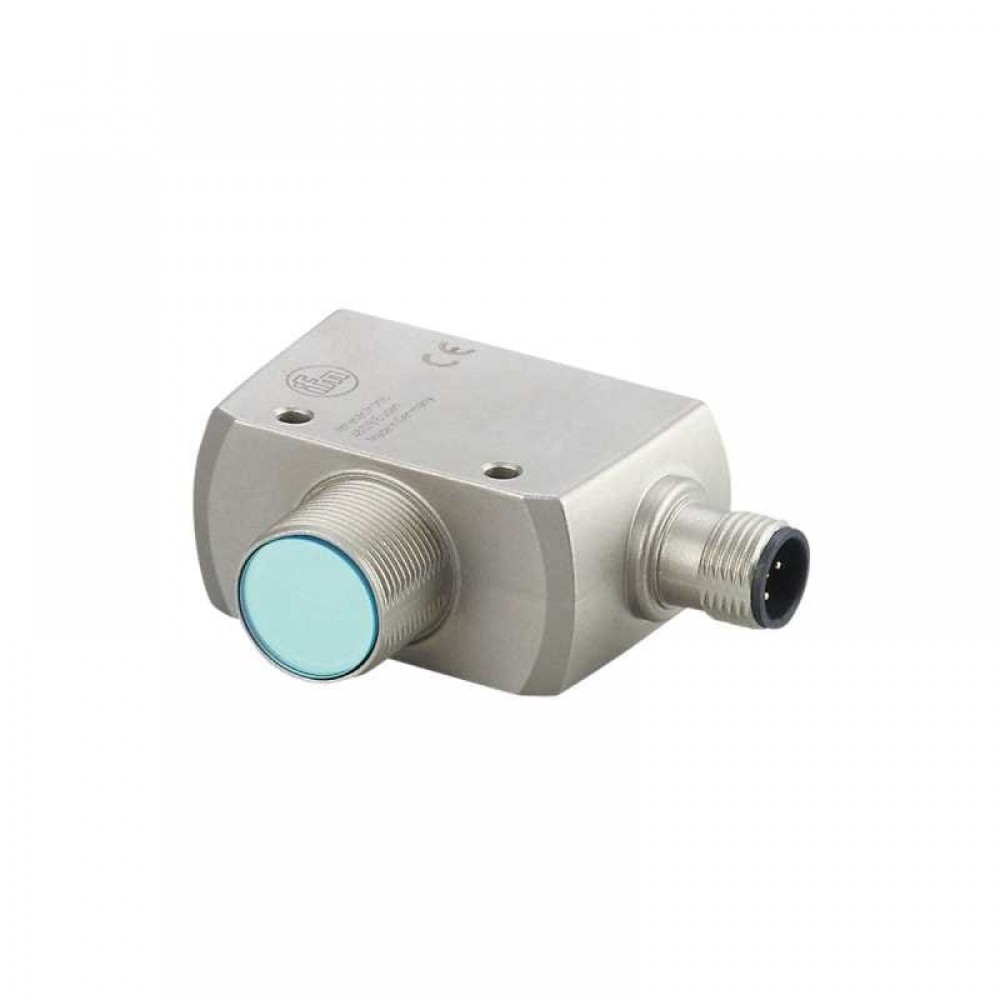

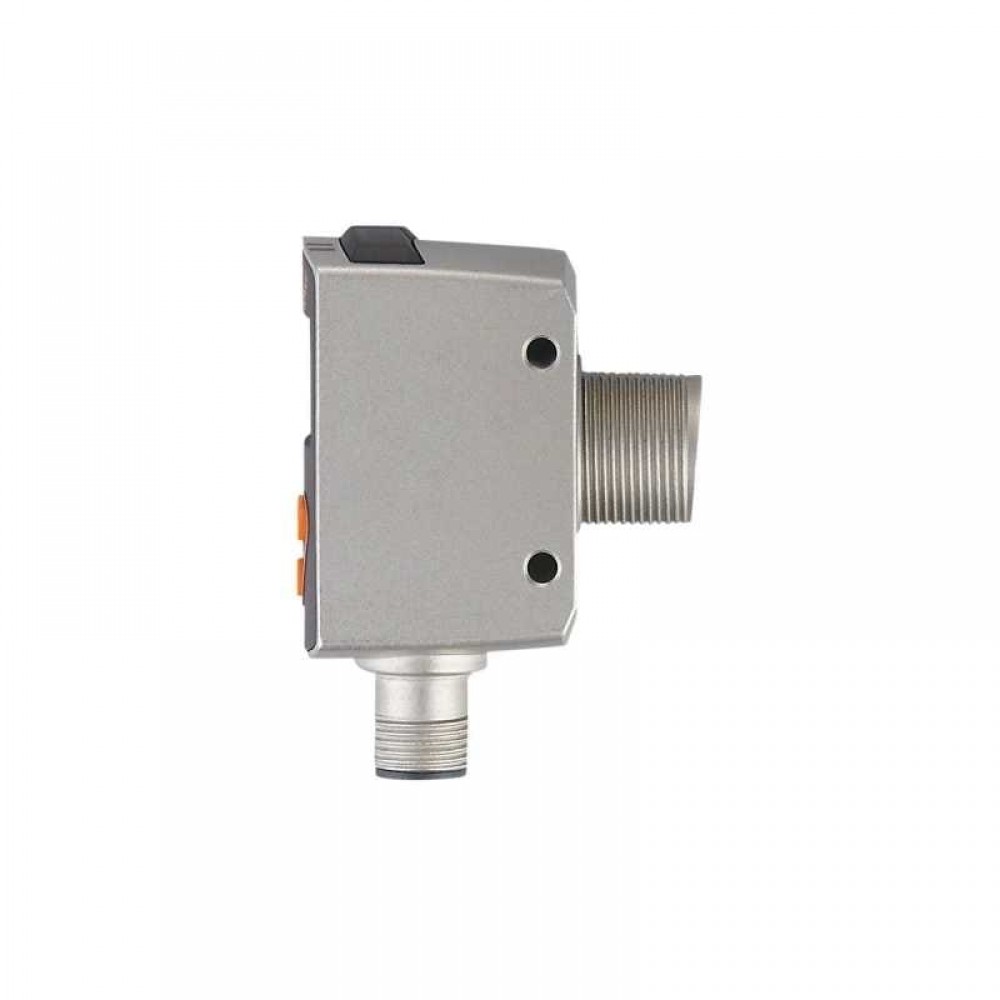

IFM Оптический датчик измерения расстояния ogd592

Артикул: OGD592

Все товары IFM

IFM Оптический датчик измерения расстояния ogd592

Name: IFM Оптический датчик измерения расстояния ogd592
Brand: IFM
SKU: OGD592
Price: 57216 RUB
Availability: InStock

Товар в наличии

57 216 ₽

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание Оптический датчик измерения расстояния ogd592

Артикул: OGD592

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики OGD592

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Размеры [mm]

61,7 x 22,5 x 45,2

Приложение

Приложение [m]

0,03…0,3

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

< 75

Потребление тока опорное напряжение [V]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Станд. срок службы [h]

50000

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x нормально открытый / нормально закрытый , (параметризуемый)

Постоянный ток нагрузки коммутационного выхода DC [mA]

100, (на каждый выход)

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. ширина светового пятна [mm]

Макс. высота светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Подавление заднего фона [m]

0,03…19,2

Диапазон измерения/настройки

Диапазон измерения [m]

0,025…0,3

Частота дискретизации [Hz]

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1012

Условия эксплуатации

Температура окружающей среды [°C]

-25…50

Примечание к температуре окружающей среды

При температуре окружающей среды < -10 °C необходимо время подогрева.

Лазер отключен.

Температура хранения [°C]

-30…80

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

181

Механические данные

Вес [g]

205

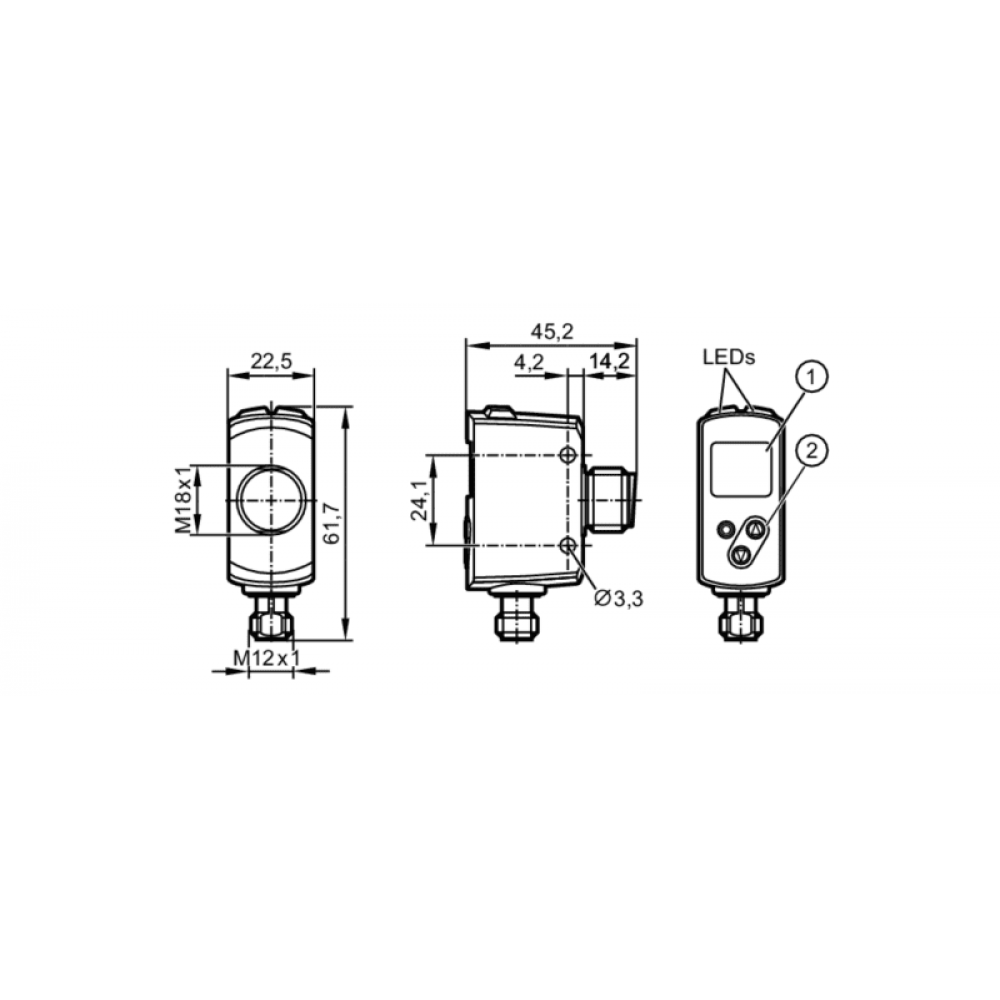

Размеры [mm]

61,7 x 22,5 x 45,2

Материал

Корпус: нерж. сталь (1.4404 / 316L), PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: стекло

Дисплеи / Элементы управления

Дисплей

Состояние выхода	2 x светодиод, жёлтый
	1 x буквенно-цифровой дисплей, 3-цифровой

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

график гистерезиса

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	задний фон (черный 6% отражение)
2 =	задний фон (белый 90 % отражение)

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

Другие данные

Параметр	Настройка параметров в пределах	Заводская настройка
Uni	mm, inch	mm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1 [mm]	30…300	300
nP1 [mm]	30…300	90
FP1 [mm]	30…300	110
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [mm]	30…300	30
nP2 [mm]	30…300	190
FP2 [mm]	30…300	210
dS1 [s]	0…0,1…5	0
dr1 [s]	0…0,1…5	0
dS2 [s]	0…0,1…5	0
dr2 [s]	0…0,1…5	0
dFo [s]	0…0,1…5	0,1
dIS	ON / OFF	ON

Повторяемость: 6 σ

	Повторяемость измеряемых значений
расстояние	белый (отражение 90 %)	чёрный (6%…90% отражение)
25…300 mm	2,0 mm	5,0 mm

Значения при
Внешнее освещение на объекте	< 10 klx
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

OGD592-00 —

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Аналоговые рабочие данные: 2
Бинарные рабочие данные: 2
Диапазон измерения [m]: 0,025…0,3
Длина волны [nm]: 650
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Лазерная защита класса: 1
Макс. высота светового пятна [mm]: 3
Макс. ширина светового пятна [mm]: 3
Миним.время рабочего цикла [ms]: 6
Нужный тип порта: A
Подавление заднего фона [m]: 0,03…19,2
Поддерживаемые DeviceID: -

Постоянный ток нагрузки коммутационного выхода DC [mA]: 100, (на каждый выход)
Потребление тока [mA]: < 75
Потребление тока опорное напряжение [V]: 24
Приложение [m]: 0,03…0,3
Профили: Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis
Рабочее напряжение [V]: 10…30 DC, (‘supply class 2’ согласно cULus)
Размеры [mm]: 61,7 x 22,5 x 45,2
Размеры светового пятна по отношению к: При максимальном диапазоне
Способ передачи: COM2 (38,4 kBaud)
Станд. срок службы [h]: 50000
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функция выходного сигнала: 2 x нормально открытый / нормально закрытый , (параметризуемый)
Частота дискретизации [Hz]: 33
Электрическое исполнение: PNP
