Описание Оптический датчик измерения расстояния ogd583

Артикул: OGD583

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики OGD583

Характеристики

Тип света

красный свет

Диапазон настройки расстояния [m]

0,085…1,5

Диапазон настройки отражательной способности объекта [%]

6…900, (отражательная способность, 6 % черная бумага, 100 % белая бумага)

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

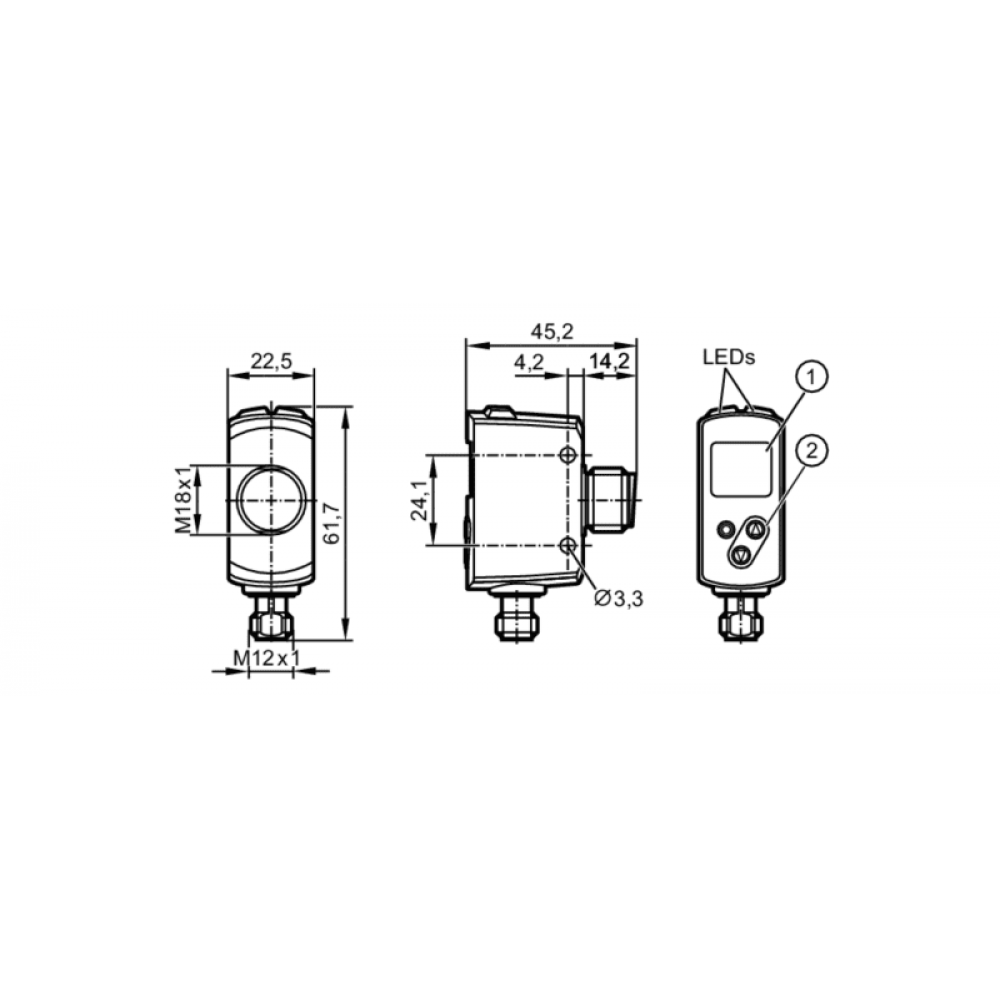

Размеры [mm]

61,7 x 22,5 x 45,2

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

< 75

Потребление тока опорное напряжение [V]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Станд. срок службы [h]

50000

Входы

Лазер вкл./выкл.

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x нормально открытый / нормально закрытый , (параметризуемый)

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Частота переключения DC [Hz]

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

< 1500

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Подавление заднего фона [m]

< 20

Диапазон измерения/настройки

Диапазон измерения [m]

0,08…1,5

Диапазон настройки расстояния [m]

0,085…1,5

Диапазон настройки отражательной способности объекта [%]

6…900, (отражательная способность, 6 % черная бумага, 100 % белая бумага)

Частота дискретизации [Hz]

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	2 x 16
состоянием прибора	4
бинарная информация о переключении	2

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	926

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Примечание к температуре окружающей среды

При температуре окружающей среды < -10 °C необходимо время подогрева.

Лазер отключен.

Температура хранения [°C]

-30…80

Степень защиты

IP 65, IP 67

Испытания / одобрения

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

217

Механические данные

Вес [g]

229,15

Размеры [mm]

61,7 x 22,5 x 45,2

Материал

Корпус: нерж. сталь (1.4404 / 316L), PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: PMMA

Дисплеи / Элементы управления

Дисплей

Состояние выхода	2 x светодиод, жёлтый
	1 x буквенно-цифровой дисплей, 3-цифровой

Элементы управления

3	программирующие кнопки

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

Другие данные

Параметр	Настройка параметров в пределах	Заводская настройка
Uni	cm	cm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1 [cm]	8,5…150	150
nP1 [cm]	8,5…150	20
FP1 [cm]	8,5…150	25
LG1	And,Or,Off	Off
dS1 [s]	0…0,1…5	0
dr1 [s]	0…0,1…5	0
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [%]	6…900	6
bP2 [%]	6…900	60
dP2 [%]	6…900	30
HyL	Lo/Hi	Lo
LG2	And,Or,Off	Off
dS2 [s]	0…0,1…5	0
dr2 [s]	0…0,1…5	0
dFO [s]	0…0,1…5	0,1
dIS	ON / OFF	ON

Повторяемость: 6 σ

	Повторяемость измеряемых значений
расстояние	белый (отражение 90 %)	чёрный (6%…90% отражение)
85 mm	12,0 mm	22,0 mm
750 mm	12,0 mm	22,0 mm
1500 mm	30,0 mm	90,0 mm

Значения при
Внешнее освещение на объекте	< 10 klx
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

OGD583-00 — 23.11.2020 —

Технические характеристики OGD583

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Входы: Лазер вкл./выкл.
Диапазон [mm]: < 1500
Диапазон измерения [m]: 0,08…1,5
Диапазон настройки отражательной способности объекта [%]: 6…900, (отражательная способность, 6 % черная бумага, 100 % белая бумага)
Диапазон настройки расстояния [m]: 0,085…1,5
Длина волны [nm]: 650
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Лазерная защита класса: 1
Макс. диаметр светового пятна [mm]: 5
Макс. допустимая токовая нагрузка на каждый выход [mA]: 100
Миним.время рабочего цикла [ms]: 5
Нужный тип порта: A

Подавление заднего фона [m]: < 20
Потребление тока [mA]: < 75
Потребление тока опорное напряжение [V]: 24
Профили: Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
Рабочее напряжение [V]: 10…30 DC
Рабочие данные IO-Link (циклические): -
Размеры [mm]: 61,7 x 22,5 x 45,2
Размеры светового пятна по отношению к: При максимальном диапазоне
Способ передачи: COM2 (38,4 kBaud)
Станд. срок службы [h]: 50000
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функция выходного сигнала: 2 x нормально открытый / нормально закрытый , (параметризуемый)
Частота дискретизации [Hz]: 33
Частота переключения DC [Hz]: 11
Электрическое исполнение: PNP
