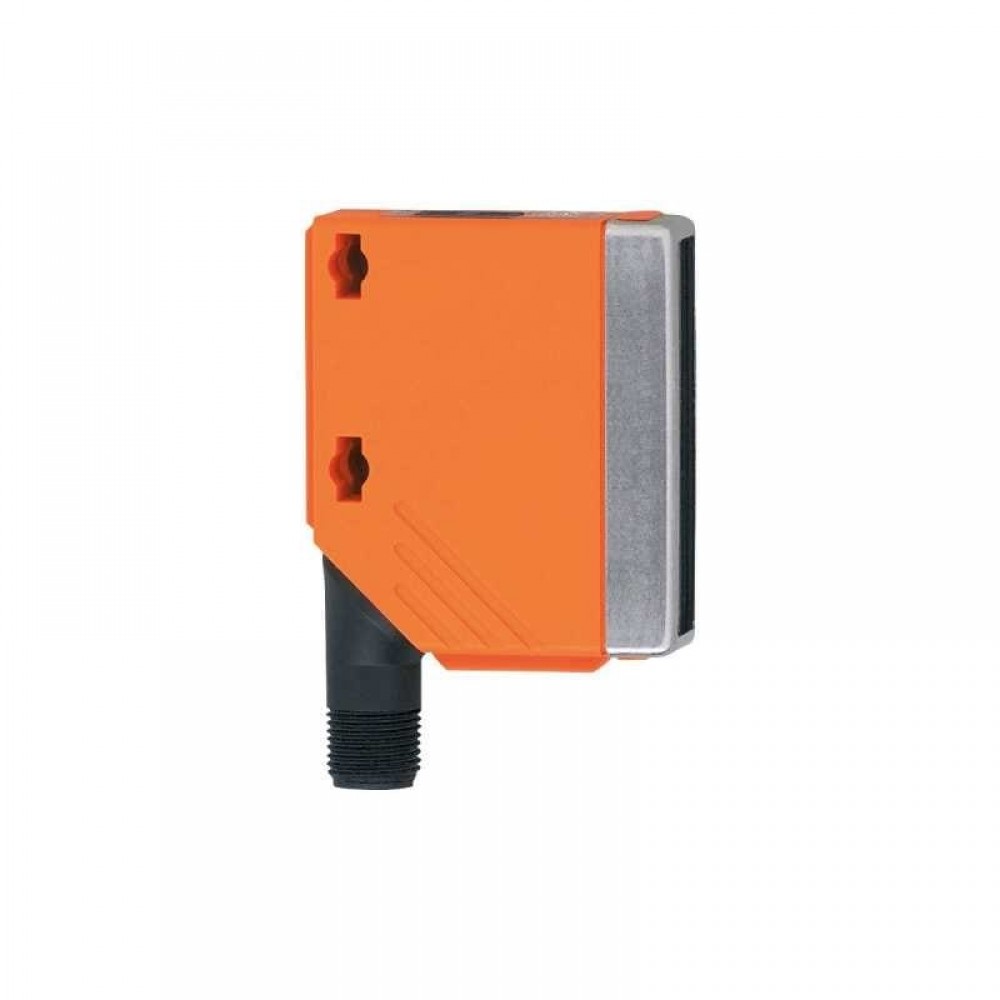

IFM Оптический датчик измерения расстояния o5d150

Артикул: O5D150

В наличии

IFM Оптический датчик измерения расстояния o5d150

Name: IFM Оптический датчик измерения расстояния o5d150
Brand: IFM
SKU: O5D150
Price: 34831 RUB
Availability: InStock

34 831 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Оптический датчик измерения расстояния o5d150

Артикул: O5D150

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики O5D150

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Лазерная защита класса

Корпус

Прямоугольный

Размеры [mm]

56 x 18,2 x 46,8

Приложение

Особенности

Подавление заднего фона

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Потребление тока [mA]

75, (24 V)

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

650

Станд. срок службы [h]

50000

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (комплементарный)

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

2 m

Гистерезис диапазона обнаружения [%]

< 4

Примечание к гистерезису диапазона измерения

черный 6 % отражение

Доступно подавление заднего фона

да

Подавление заднего фона [m]

< 20

Диапазон измерения/настройки

Диапазон измерения [m]

0,03…2

Частота дискретизации [Hz]

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis

SIO режим

да

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

6,6

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	372

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Примечание к температуре окружающей среды

при ta < -10 °C необходим подогрев, лазер выключен

Степень защиты

IP 65, IP 67

Макс. защищенность от внешней засветки [klx]

10, (на объекте)

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

151

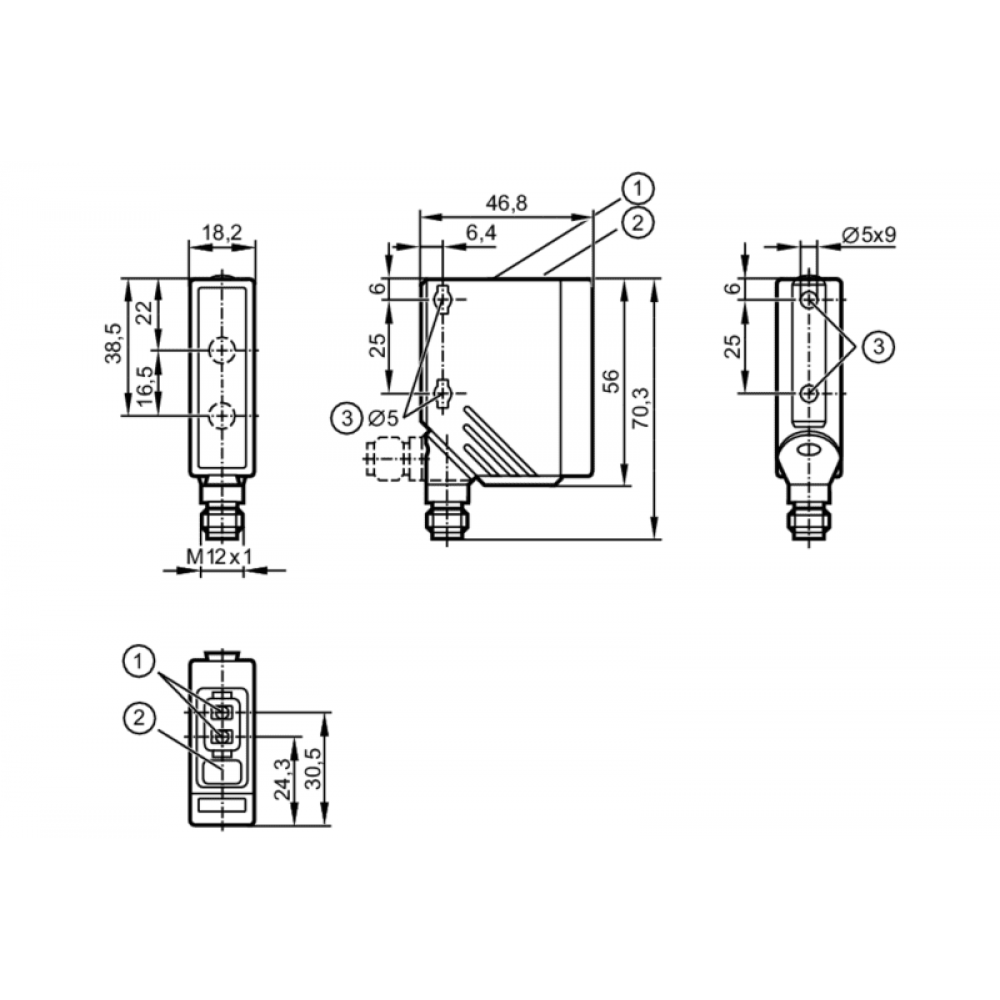

Механические данные

Вес [g]

84,5

Корпус

Прямоугольный

Размеры [mm]

56 x 18,2 x 46,8

Материал

корпус: PA (полиамид), Лицевая рама: нерж.сталь, интерфейс оператора: TPU, Оптика: PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей

Состояние выхода	светодиод, жёлтый Коммутационный выход PIN 4
режим работы	светодиод, зелёный
Дисплей	буквенно-цифровой дисплей, 3-цифровой

Дисплей

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

график гистерезиса

x:	расстояние [mm]
y:	Гистерезис [mm]
1 =	задний фон черный 6 % отражение
2 =	задний фон белый 90 % отражение

O5D150-01 — 25.02.2016 —

Технические характеристики O5D150

Характеристики

Гистерезис диапазона обнаружения [%]: < 4
Длина волны [nm]: 650
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Количество входов и выходов: Количество цифровых выходов: 2
Количество цифровых выходов: 2
Коммуникационный интерфейс: IO-Link
Корпус: Прямоугольный
Лазерная защита класса: 1
Макс. диаметр светового пятна [mm]: 5
Макс. допустимая токовая нагрузка на каждый выход [mA]: 100

Общее количество выходов: 2
Особенности: Подавление заднего фона
Потребление тока [mA]: 75, (24 V)
Примечание к гистерезису диапазона измерения: -
Рабочее напряжение [V]: 10…30 DC, (‘supply class 2’ согласно cULus)
Размеры [mm]: 56 x 18,2 x 46,8
Размеры светового пятна по отношению к: 2 m
Станд. срок службы [h]: 50000
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функция выходного сигнала: Нормально открытый / нормально закрытый, (комплементарный)
Частота переключения DC [Hz]: 11
Электрическое исполнение: PNP
