Артикул: MQ2005

В наличии

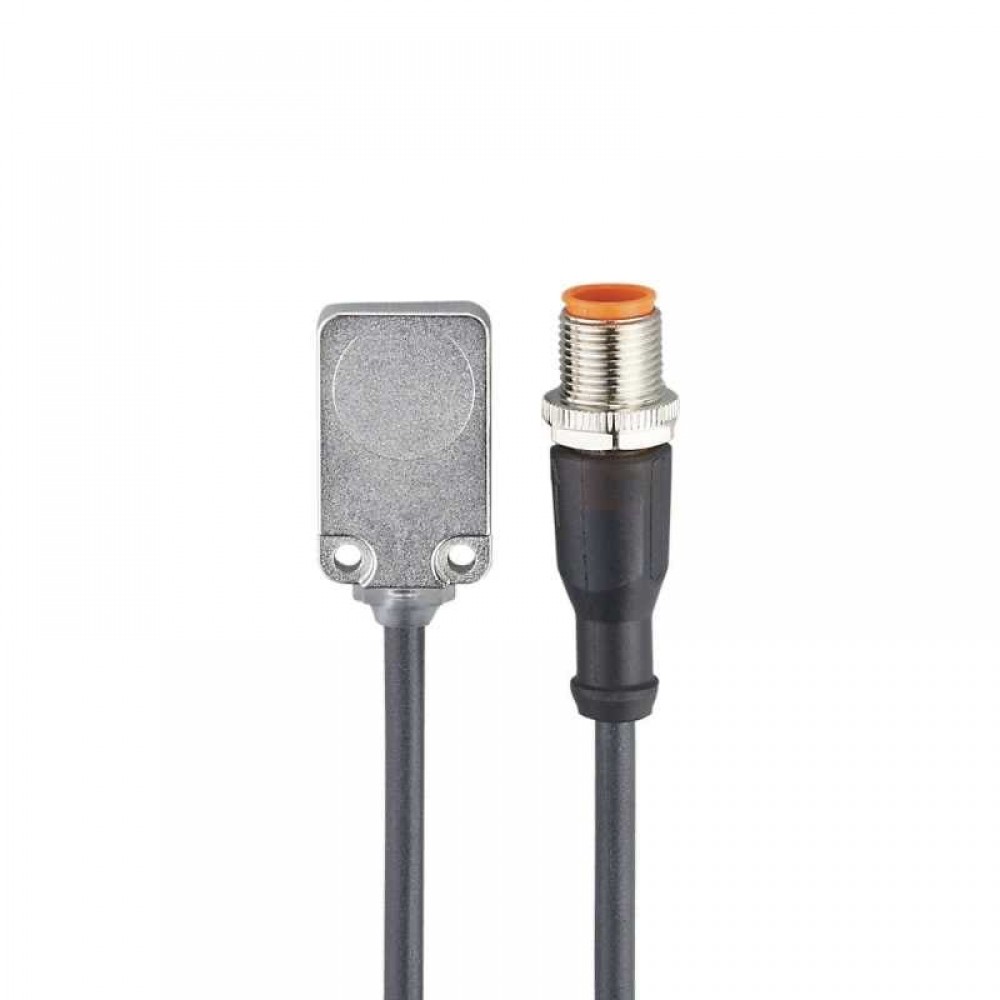

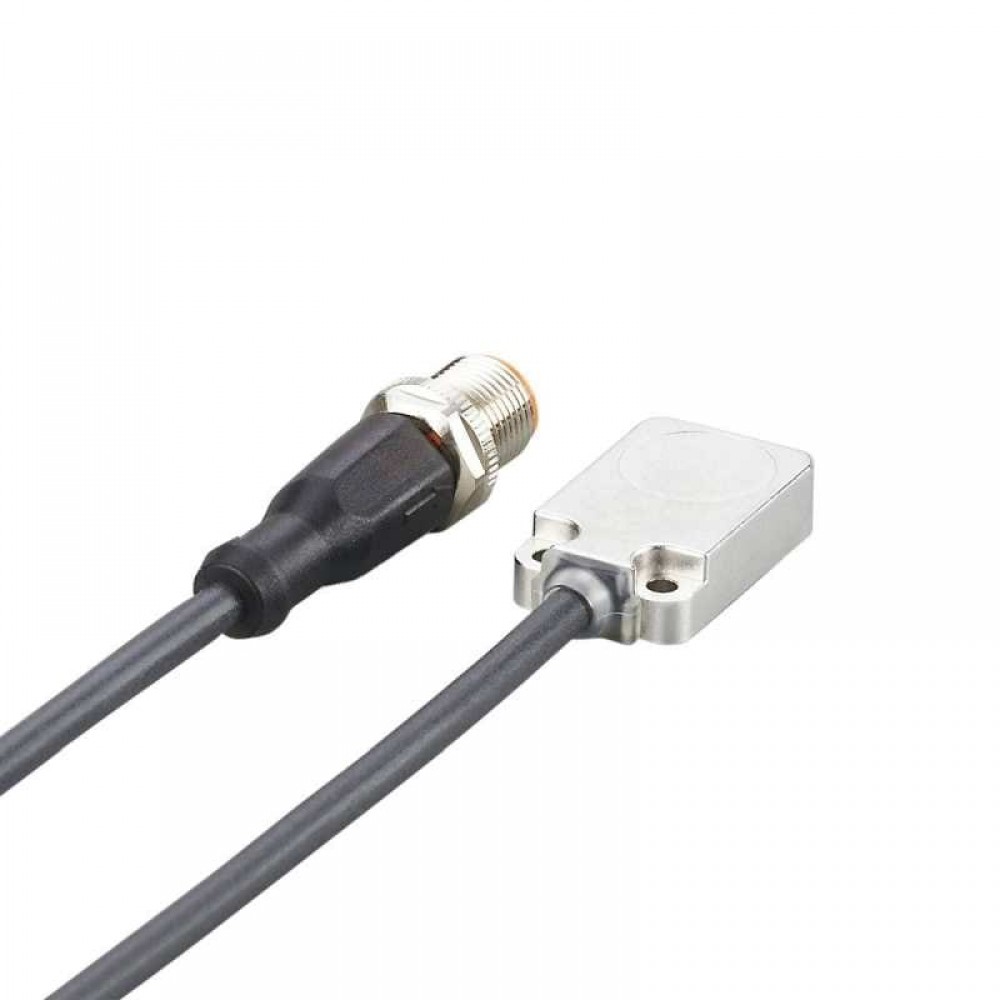

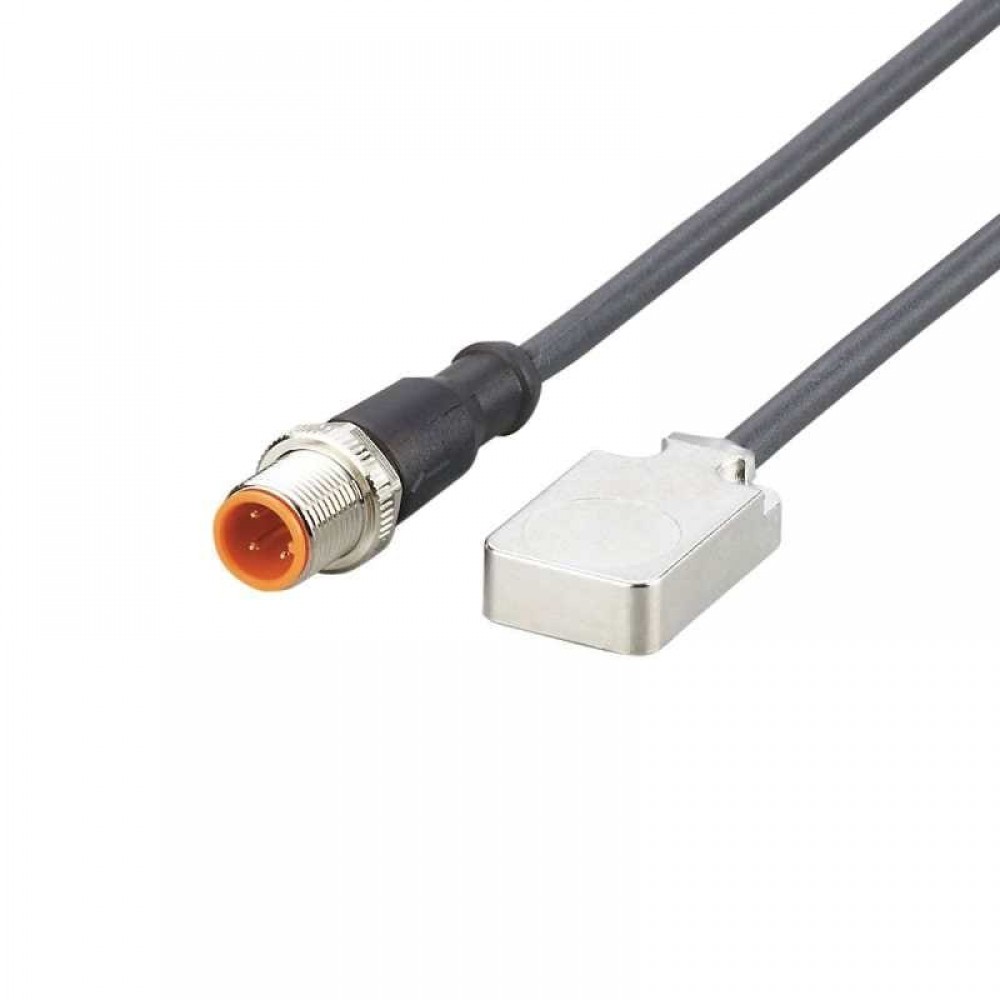

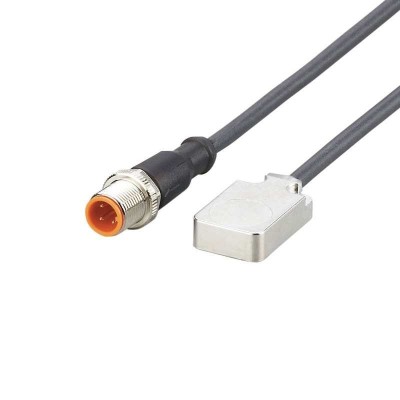

IFM Магнитный датчик mq2005

Name: IFM Магнитный датчик mq2005
Brand: IFM
SKU: MQ2005
Price: 14732 RUB
Availability: InStock

14 732 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Магнитный датчик mq2005

Артикул: MQ2005

Категория: Магнитные датчики

Технические характеристики MQ2005

Характеристики

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Диапазон срабатывания [mm]

Коммуникационный интерфейс

IO-Link

Корпус

Прямоугольный

Размеры [mm]

20 x 8 x 32

Приложение

Среда

только железный

Электронные данные

Рабочее напряжение [V]

10…30 DC

Номинальное напряжение изоляции [V]

Потребление тока [mA]

< 30

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

< 0,3

Выходы

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Макс. ток утечки [mA]

0,1

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Кратковременный ток нагрузки коммутационного выхода [mA]

100

Частота переключения DC [Hz]

300

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

5 ± 10 %

Рабочее расстояние срабатывания [mm]

0…4,05

Точность/ погрешность

Поправочный коэффициент

сталь: 1

Гистерезис [% от Sr]

< 10

Смещение точки переключения [% от Sr]

Воспроизводимость [% от Sr]

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, задержка выключения, включения, Автоматическое обучение

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Smart Sensor: Identification and diagnosis, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Teach Channel

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

9,6

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	16
состоянием прибора	4
бинарная информация о переключении	4

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	830

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Температура хранения [°C]

-30…85

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

MTTF [годы]

1976

Сертификат UL

Ta	-25…60 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	C010
Номер файла UL	E174191

Механические данные

Вес [g]

44,9

Корпус

Прямоугольный

Монтаж

установка заподлицо

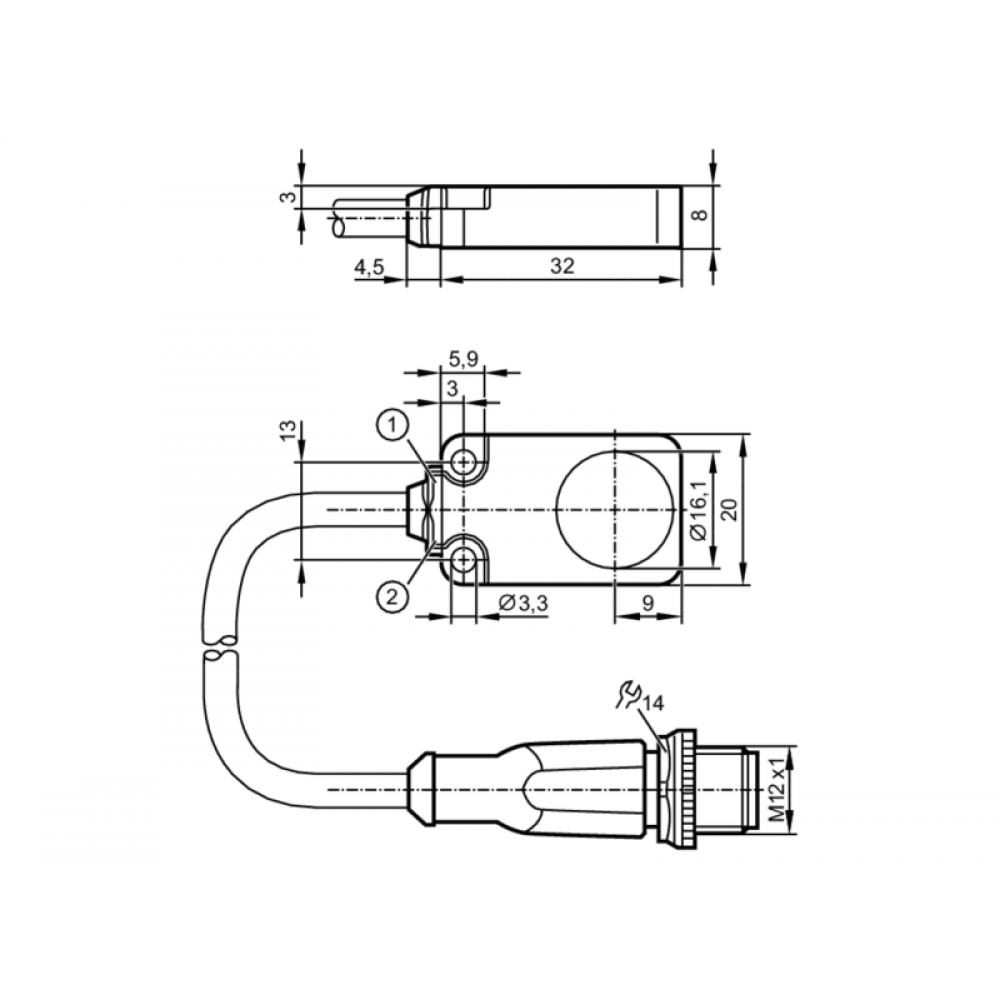

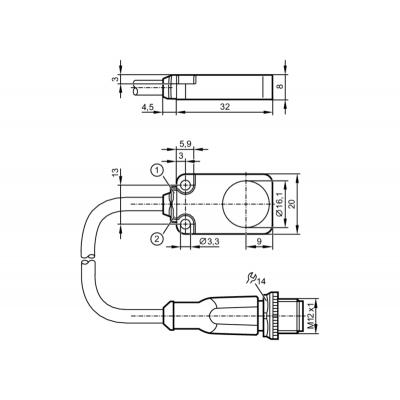

Размеры [mm]

20 x 8 x 32

Материал

отливка из цинка, светодиодное окно: TPU, герметичный: PUR (полиуретан)

Дисплеи / Элементы управления

Дисплей

Отображение работы	1 x светодиод, зелёный
Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 0,3 m, PUR (полиуретан), Ø 4,9 mm, огнезащитный (IEC 60332-2, UL: FT2)

Соединение

Разъем: 1 x M12, Блокировка: Гайка с накаткой, поворотный

MQ2005-00 — 05.03.2019 —

Технические характеристики MQ2005

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Воспроизводимость [% от Sr]: 10
Время задержки включения питания [s]: < 0,3
Выбор параметров: Гистерезис / окно, задержка выключения, включения, Автоматическое обучение
Гистерезис [% от Sr]: < 10
Диапазон срабатывания [mm]: 5
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Корпус: Прямоугольный
Кратковременный ток нагрузки коммутационного выхода [mA]: 100
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Макс. ток утечки [mA]: 0,1
Миним.время рабочего цикла [ms]: 9,6
Номинальное напряжение изоляции [V]: 60

Нужный тип порта: A
Поправочный коэффициент: Сталь: 1
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: < 30
Профили: Smart Sensor: Identification and diagnosis, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Teach Channel
Рабочее напряжение [V]: 10…30 DC
Рабочее расстояние срабатывания [mm]: 0…4,05
Рабочие данные IO-Link (циклические): -
Размеры [mm]: 20 x 8 x 32
Реальное расстояние срабатывания Sr [mm]: 5 ± 10 %
Смещение точки переключения [% от Sr]: 10
Способ передачи: COM2 (38,4 kBaud)
Среда: Только железный
Стандарт SDCI: IEC 61131-9 CDV
Тип защиты от короткого замыкания: Тактовый
Функция выходного сигнала: Нормально открытый / нормально закрытый, (параметризуемый)
Частота переключения DC [Hz]: 300
Электрическое исполнение: PNP/NPN, (параметризуемый)
