Артикул: MX5000

В наличии

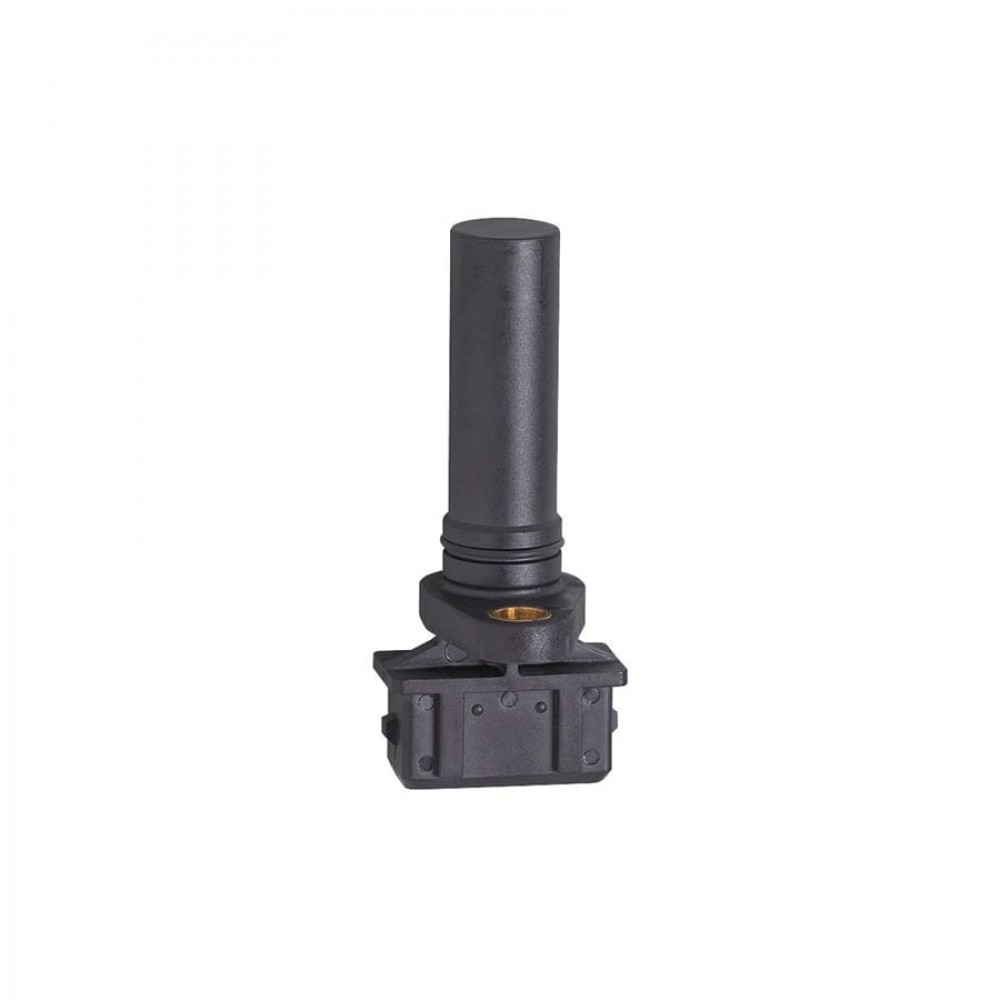

IFM Датчики скорости вращения mx5000

Name: IFM Датчики скорости вращения mx5000
Brand: IFM
SKU: MX5000
Price: 11890 RUB
Availability: InStock

11 890 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Датчики скорости вращения mx5000

Артикул: MX5000

Категория: Магнитные датчики

Технические характеристики MX5000

Характеристики

Электрическое исполнение

NPN

Диапазон срабатывания [mm]

1,7, (Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.)

Размеры [mm]

Ø 15 / L = 70

Электронные данные

Рабочее напряжение [V]

7…30 DC

Потребление тока [mA]

< 30

Класс защиты

III

Защита от переполюсовки

нет

Выходы

Электрическое исполнение

NPN

Постоянный ток нагрузки коммутационного выхода DC [mA]

Частота переключения DC [Hz]

2…15000

Защита от короткого замыкания

нет

Диапазон контроля

Диапазон срабатывания [mm]

Рабочее расстояние срабатывания [mm]

Условия эксплуатации

Температура окружающей среды [°C]

-32…140

Температура окружающей среды [°C]

125

Примечание к температуре окружающей среды

для области разъема

Степень защиты

IP 67, IP 69K, (разъем: IP 54)

Испытания / одобрения

ЭMC

EN 61000-4-2	4 kV CD / 8 kV AD
EN 61000-4-3	10 V/m
EN 61000-4-4	2 kV
EN 61000-4-6	10 V
EN 61000-4-8	30 A/m

Ударопрочность

DIN EN 60068-2-27

30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Тестирование солевым туманом

EN 60068/2-11

96 h 5 % NaCl bei 25 °C

MTTF [годы]

2247

Механические данные

Вес [g]

23,2

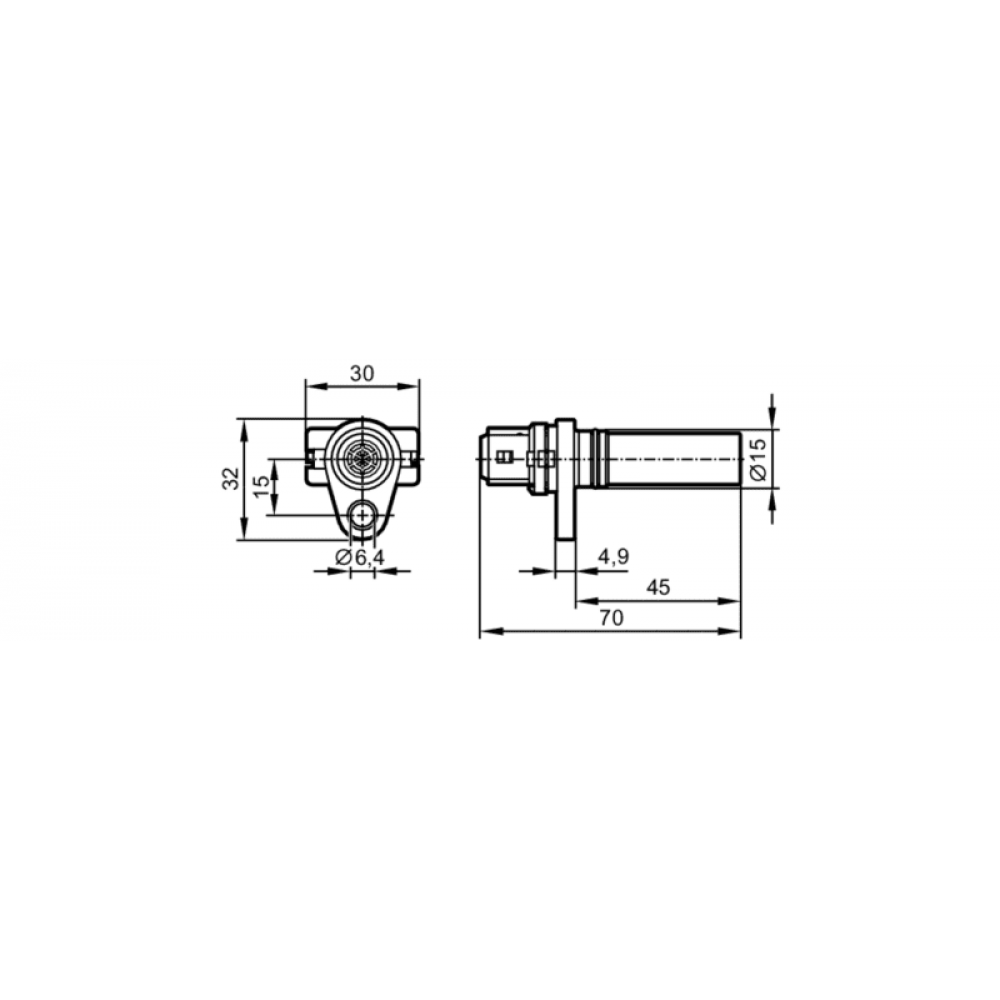

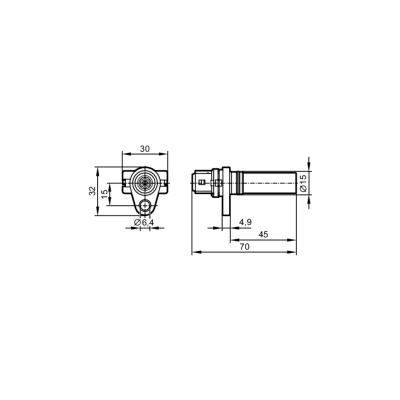

Размеры [mm]

Ø 15 / L = 70

Материал

Разъём: латунь, корпус: PA (полиамид), O-кольцо: FKM

Момент затяжки [Nm]

Модуль зубчатого колеса [mm]

1,25

Монтажная длина [mm]

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x AMP-Junior Timer (282 192-1)

диаграммы и графики

коммутационные сигналы

	фазовый сдвиг 90° +/- 20°
	соотношение импульс/пауза 50 % +/- 10 %
	Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.

MX5000-01 — 13.06.2014 —

Технические характеристики MX5000

Характеристики

Диапазон срабатывания [mm]: 1,7, (Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.)
Защита от короткого замыкания: Нет
Защита от переполюсовки: Нет
Класс защиты: III
Постоянный ток нагрузки коммутационного выхода DC [mA]: 50
Потребление тока [mA]: < 30
Примечание к температуре окружающей среды: -

Рабочее напряжение [V]: 7…30 DC
Рабочее расстояние срабатывания [mm]: 1
Размеры [mm]: Ø 15 / L = 70
Температура окружающей среды [°C]: 125
Частота переключения DC [Hz]: 2…15000
Электрическое исполнение: NPN
