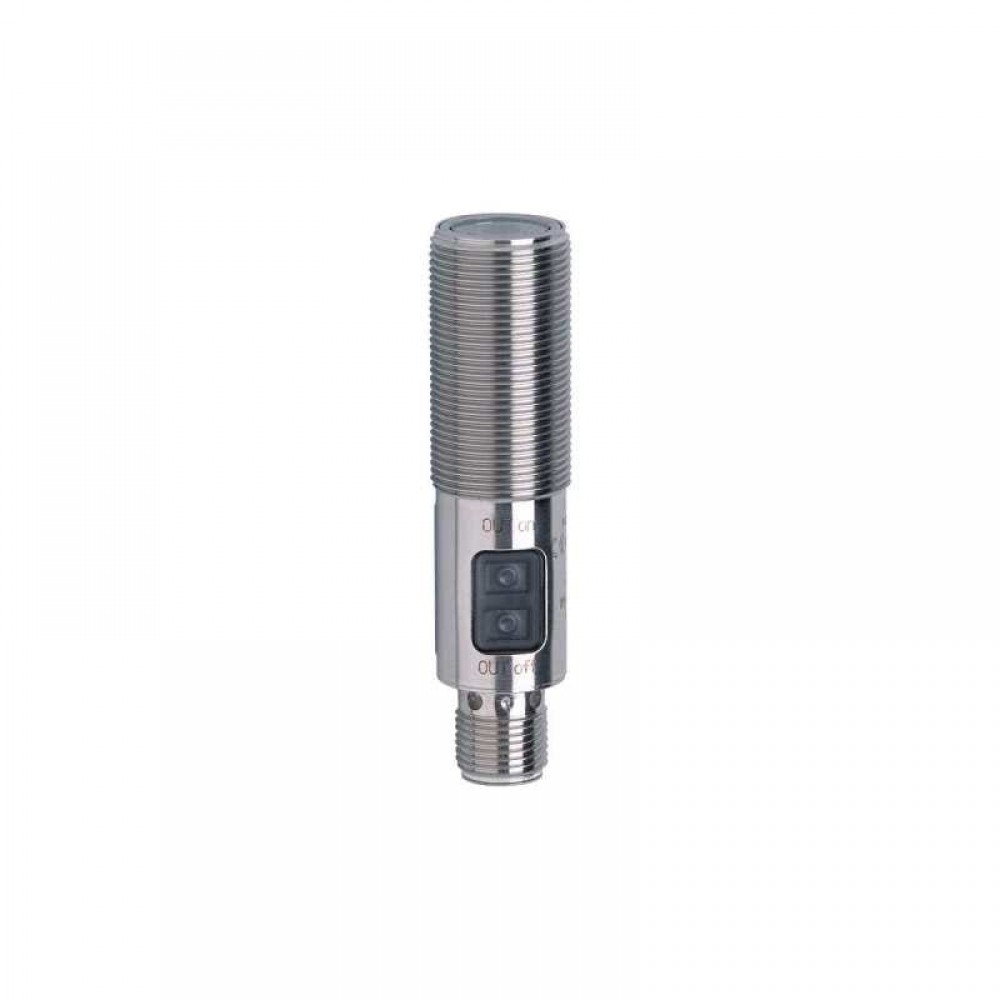

IFM Лазерный датчик диффузного отражения ogh700

Артикул: OGH700

В наличии

IFM Лазерный датчик диффузного отражения ogh700

Name: IFM Лазерный датчик диффузного отражения ogh700
Brand: IFM
SKU: OGH700
Price: 42903 RUB
Availability: InStock

42 903 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Лазерный датчик диффузного отражения ogh700

Артикул: OGH700

Категория: Фотоэлектрические датчики для специальных применений

Технические характеристики OGH700

Характеристики

Тип света

красный свет

Лазерная защита класса

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 72

Приложение

Особенности

Подавление заднего фона

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10…36 DC

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

655

Станд. срок службы [h]

50000

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение, (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

20…200, (белая бумага 200 x 200 mm 90 % отражение)

Диапазон для белого объекта (90 % отражение) [mm]

20…200

Диапазон для серого объекта (18 % отражение) [mm]

20…100

Диапазон для черного объекта (6 % отражение) [mm]

20…70

Настраиваемый диапазон

да

Диаметр наименьшего обнаруживаемого объекта [mm]

1,5

Макс. диаметр светового пятна [mm]

1,2

Доступно подавление заднего фона

да

Условия эксплуатации

Температура окружающей среды [°C]

-10…60

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

Лазерная защита класса

Примечание к лазерной защите

Внимание:	лазер
класс лазера:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.

MTTF [годы]

485

Механические данные

Вес [g]

62,3

Корпус

Резьбовой корпус

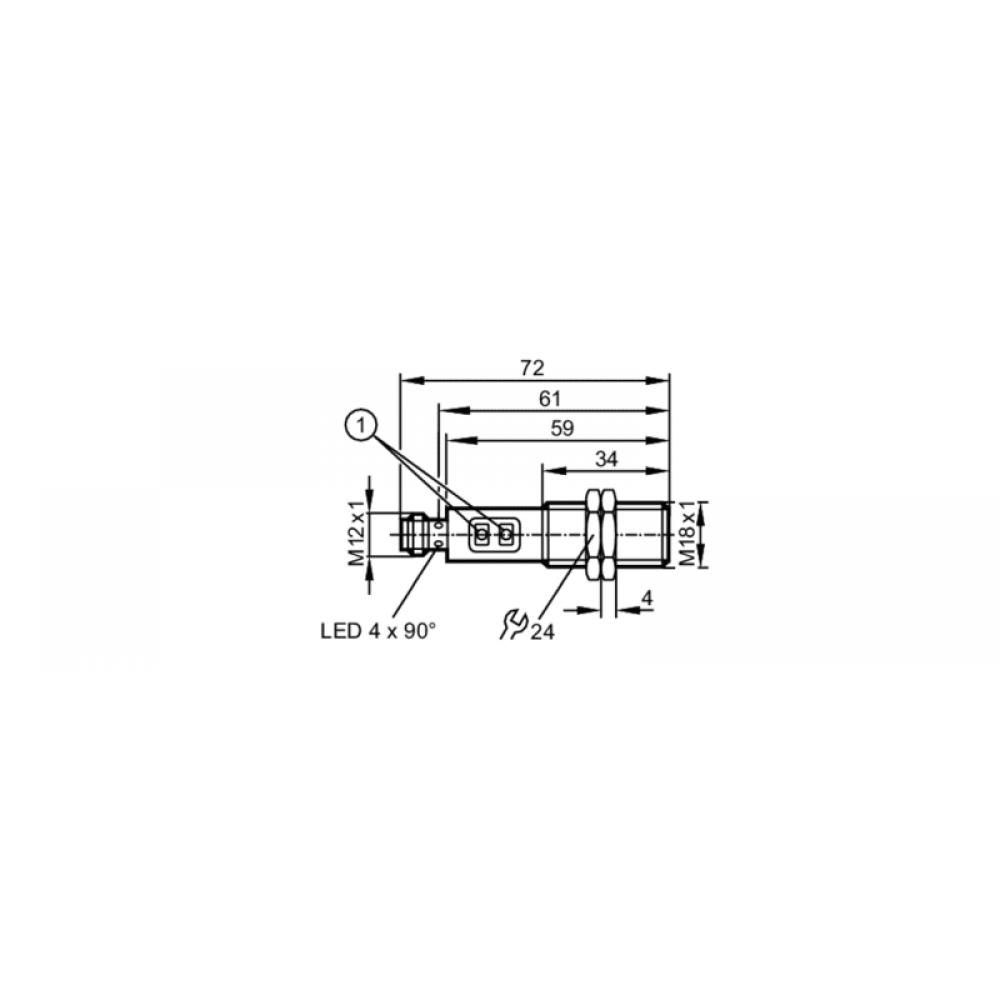

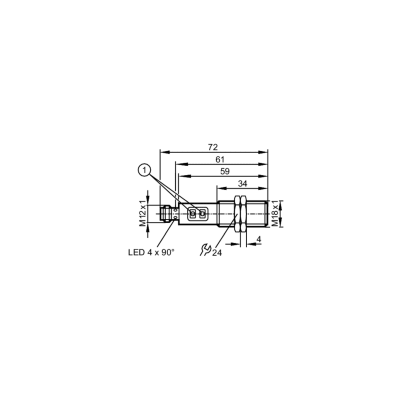

Размеры [mm]

M18 x 1 / L = 72

Обозначение резьбы

M18 x 1

Материал

нерж. сталь (1.4404 / 316L), PA (полиамид), LCP, EPDM, TPU

Материал линз

PMMA

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2 x

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

линия точности

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

OGH700-01 — 23.05.2011 —

Технические характеристики OGH700

Характеристики

Диаметр наименьшего обнаруживаемого объекта [mm]: 1,5
Диапазон [mm]: 20…200, (белая бумага 200 x 200 mm 90 % отражение)
Диапазон для белого объекта (90 % отражение) [mm]: 20…200
Диапазон для серого объекта (18 % отражение) [mm]: 20…100
Диапазон для черного объекта (6 % отражение) [mm]: 20…70
Длина волны [nm]: 655
Доступно подавление заднего фона: Да
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: II
Корпус: Резьбовой корпус
Лазерная защита класса: 1
Макс. диаметр светового пятна [mm]: 1,2
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Настраиваемый диапазон: Да

Особенности: Подавление заднего фона
Постоянный ток нагрузки коммутационного выхода DC [mA]: 200
Потребление тока [mA]: 15
Рабочее напряжение [V]: 10…36 DC
Размеры [mm]: M18 x 1 / L = 72
Станд. срок службы [h]: 50000
Степень защиты: IP 65, IP 67
Температура окружающей среды [°C]: -10…60
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функциональный принцип: Датчик диффузного отражения
Функция выходного сигнала: Режим срабатывания на свет / затемнение, (программируемый)
Частота переключения DC [Hz]: 1000
ЭMC: -
Электрическое исполнение: PNP
