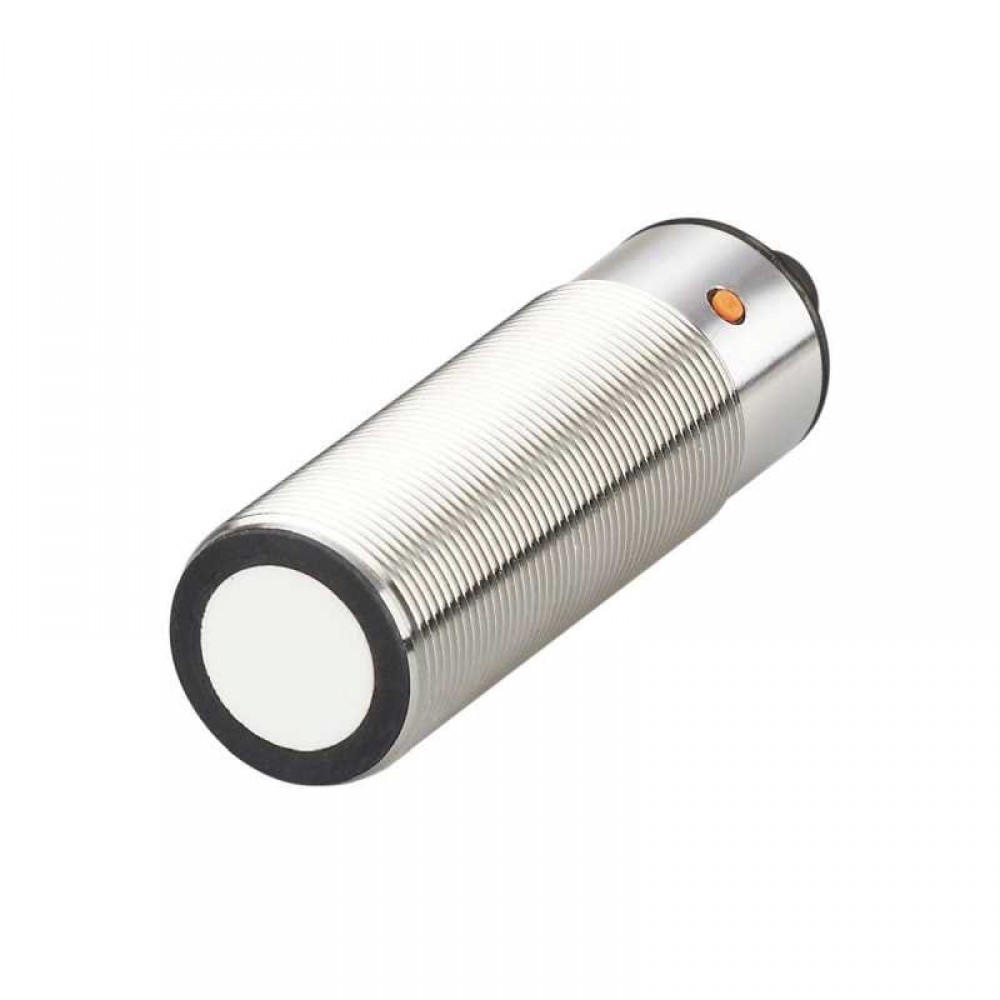

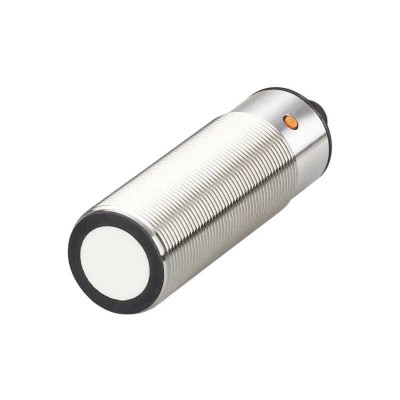

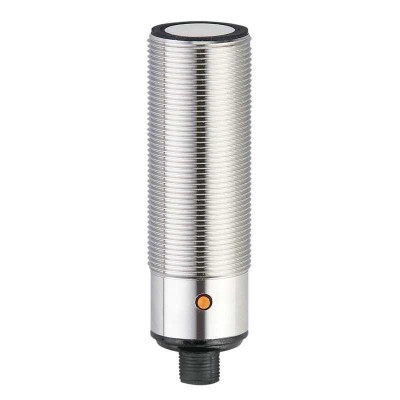

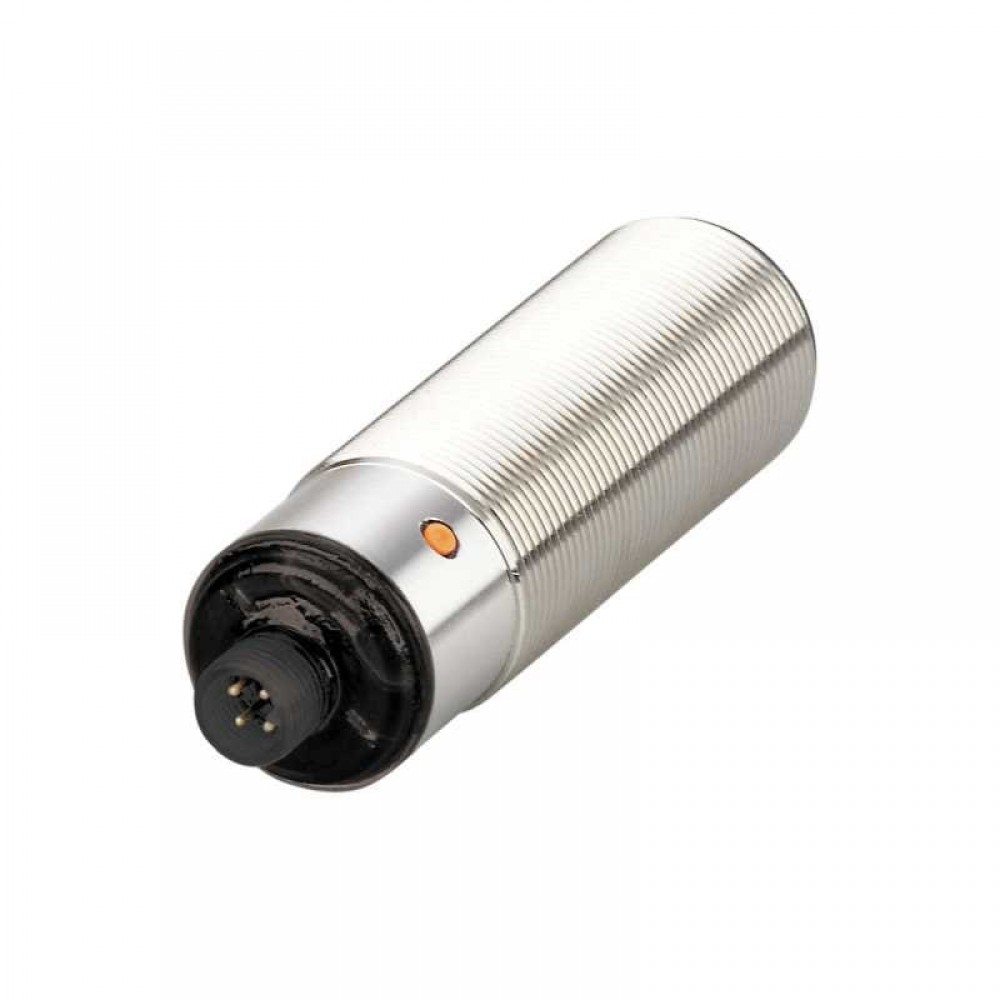

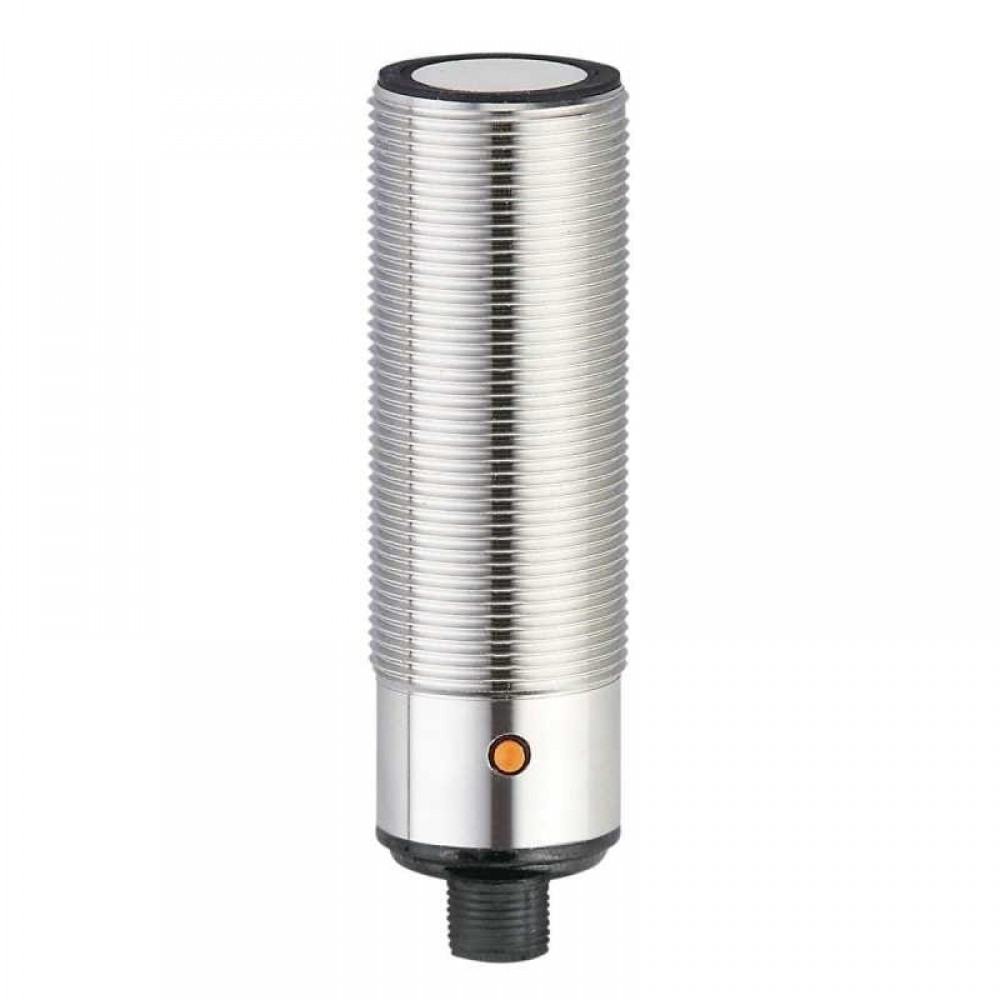

IFM Ультразвуковой датчик диффузного отражения uit509

Артикул: UIT509

В наличии

IFM Ультразвуковой датчик диффузного отражения uit509

Name: IFM Ультразвуковой датчик диффузного отражения uit509
Brand: IFM
SKU: UIT509
Price: 56762 RUB
Availability: InStock

56 762 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Ультразвуковой датчик диффузного отражения uit509

Артикул: UIT509

Категория: Емкостные датчики

Технические характеристики UIT509

Характеристики

Электрическое исполнение

NPN

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Диапазон срабатывания [mm]

250…3500, (Мишень: 200 x 200 mm)

Корпус

Резьбовой корпус

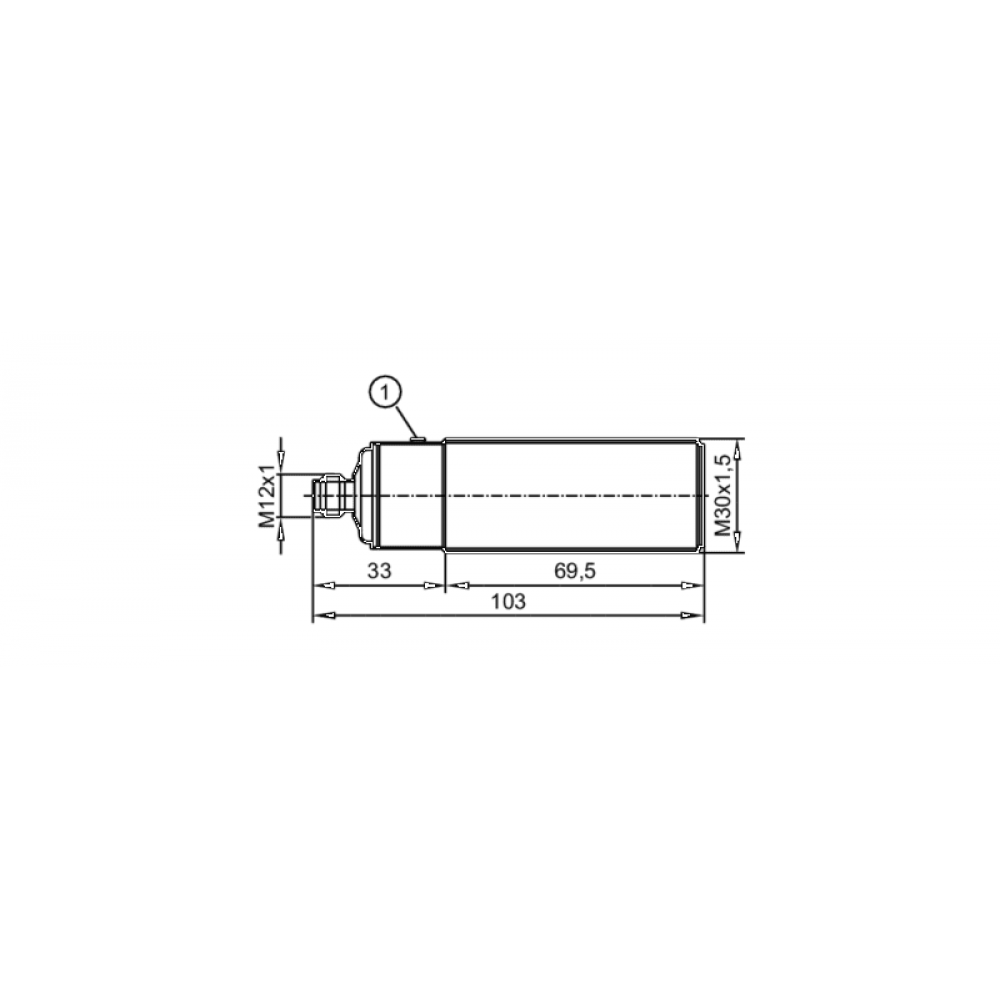

Размеры [mm]

M30 x 1,5 / L = 103

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

< 30

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

< 0,3

Преобразователь частоты [kHz]

112

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов

Электрическое исполнение

NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,2

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

250…3500, (Мишень: 200 x 200 mm)

Слепая зона [mm]

250

Цилиндрический угол обзора [°]

12, (±2)

Макс. отклонение от 90° угла датчик/объект [°]

± 4

Точность/ погрешность

Температурная компенсация

да

Гистерезис [%]

< 3

Смещение точки переключения [%]

-5…5

Примечания о точности / отклонении

Указанные значения достигаются после разогрева в течение мин. 20 минут

Повторяемость

1 %

Разрешение [mm]

Условия эксплуатации

Температура окружающей среды [°C]

-20…70

Температура хранения [°C]

-30…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011	класс A

Виброустойчивость

EN 60068-2-6 Fc

(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц

Ударопрочность

EN 60068-2-27 Ea

30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

MTTF [годы]

120

Сертификат UL

Ta	-20…70 °C
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

223,5

Корпус

Резьбовой корпус

Размеры [mm]

M30 x 1,5 / L = 103

Обозначение резьбы

M30 x 1,5

Материал

нерж. сталь (1.4404 / 316L), PA (полиамид), эпоксидная керамика

Момент затяжки [Nm]

100

Дисплеи / Элементы управления

Дисплей

Состояние выхода	2 x светодиод, жёлтый
эхо	1 x светодиод, зелёный

Функция обучения

да

Принадлежности

Комплект поставки

крепежные гайки: 2, нерж.сталь

Примечания

Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

1	Расстояние
2	Стандартный звуковой конус
3	Средний звуковой конус
4	Узкий звуковой конус

UIT509-00 — 15.10.2020 —

Технические характеристики UIT509

Характеристики

Время задержки включения питания [s]: < 0,3
Гистерезис [%]: < 3
Диапазон срабатывания [mm]: 250…3500, (Мишень: 200 x 200 mm)
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Количество входов и выходов: Количество цифровых выходов: 2
Количество цифровых выходов: 2
Корпус: Резьбовой корпус
Макс. отклонение от 90° угла датчик/объект [°]: ± 4
Макс. падение напряжения коммутационного выхода DC [V]: 2,2
Общее количество выходов: 2
Повторяемость: 1 %
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: < 30

Преобразователь частоты [kHz]: 112
Примечания о точности / отклонении: Указанные значения достигаются после разогрева в течение мин. 20 минут
Рабочее напряжение [V]: 10…30 DC
Размеры [mm]: M30 x 1,5 / L = 103
Разрешение [mm]: 3
Слепая зона [mm]: 250
Смещение точки переключения [%]: -5…5
Степень защиты: IP 67
Температура окружающей среды [°C]: -20…70
Температура хранения [°C]: -30…80
Температурная компенсация: Да
Функция выходного сигнала: Нормально открытый / нормально закрытый, (параметризуемый)
Цилиндрический угол обзора [°]: 12, (±2)
Частота переключения DC [Hz]: 1
ЭMC: -
Электрическое исполнение: NPN
