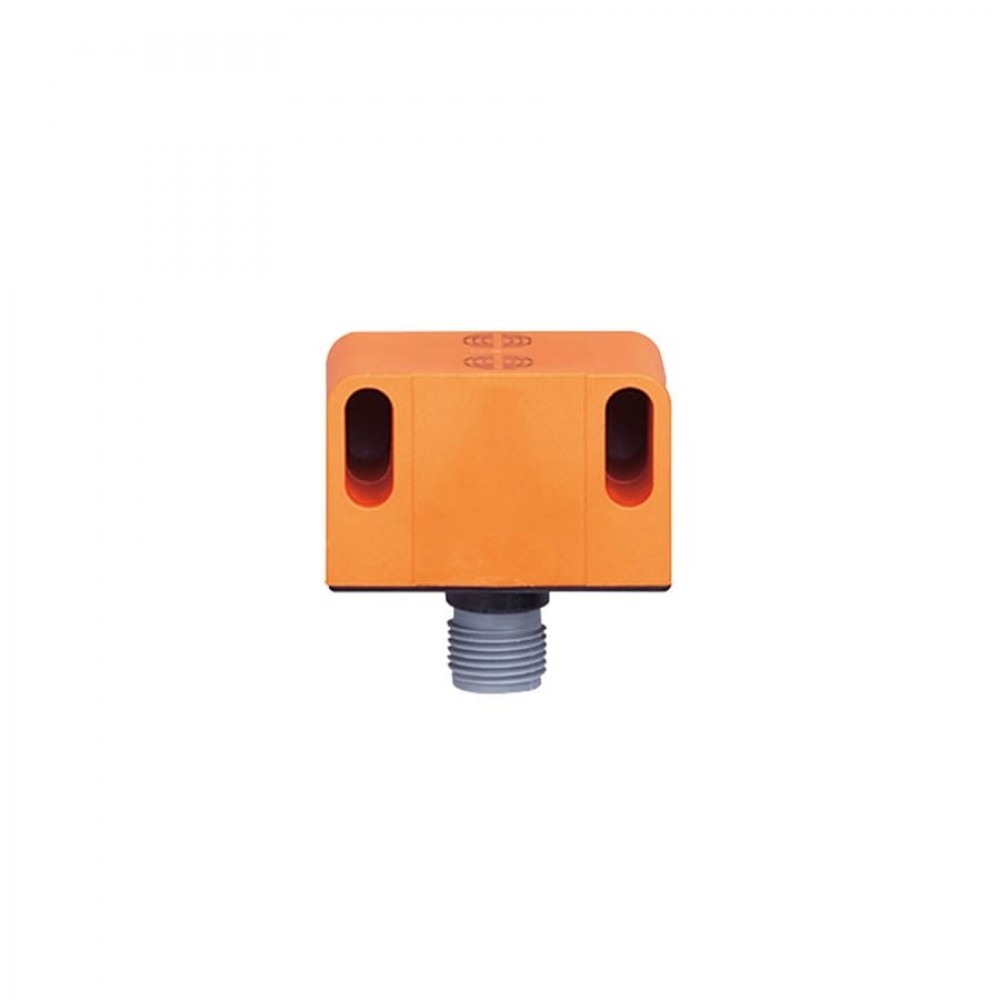

IFM Сдвоенный индуктивный датчик для вентильных приводов in5224

Артикул: IN5224

В наличии

IFM Сдвоенный индуктивный датчик для вентильных приводов in5224

Name: IFM Сдвоенный индуктивный датчик для вентильных приводов in5224
Brand: IFM
SKU: IN5224
Price: 23983 RUB
Availability: InStock

23 983 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Сдвоенный индуктивный датчик для вентильных приводов in5224

Артикул: IN5224

Категория: Обратная связь запорно-регулирующих приводов

Технические характеристики IN5224

Характеристики

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

2 x норм. открытых комм. выхода

Диапазон срабатывания [mm]

Корпус

Прямоугольный

Размеры [mm]

40 x 26 x 26

Приложение

Особенности

позолоченные контакты

Электронные данные

Рабочее напряжение [V]

10…36 DC

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

2 x норм. открытых комм. выхода

Макс. падение напряжения коммутационного выхода DC [V]

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

2 x 0,7

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

1300

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

4 ± 10 %

Рабочее расстояние срабатывания [mm]

0…3,25

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1…15

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-20…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2
EN 55011	класс B

MTTF [годы]

1229

Механические данные

Вес [g]

40,5

Корпус

Прямоугольный

Монтаж

незаподлицо

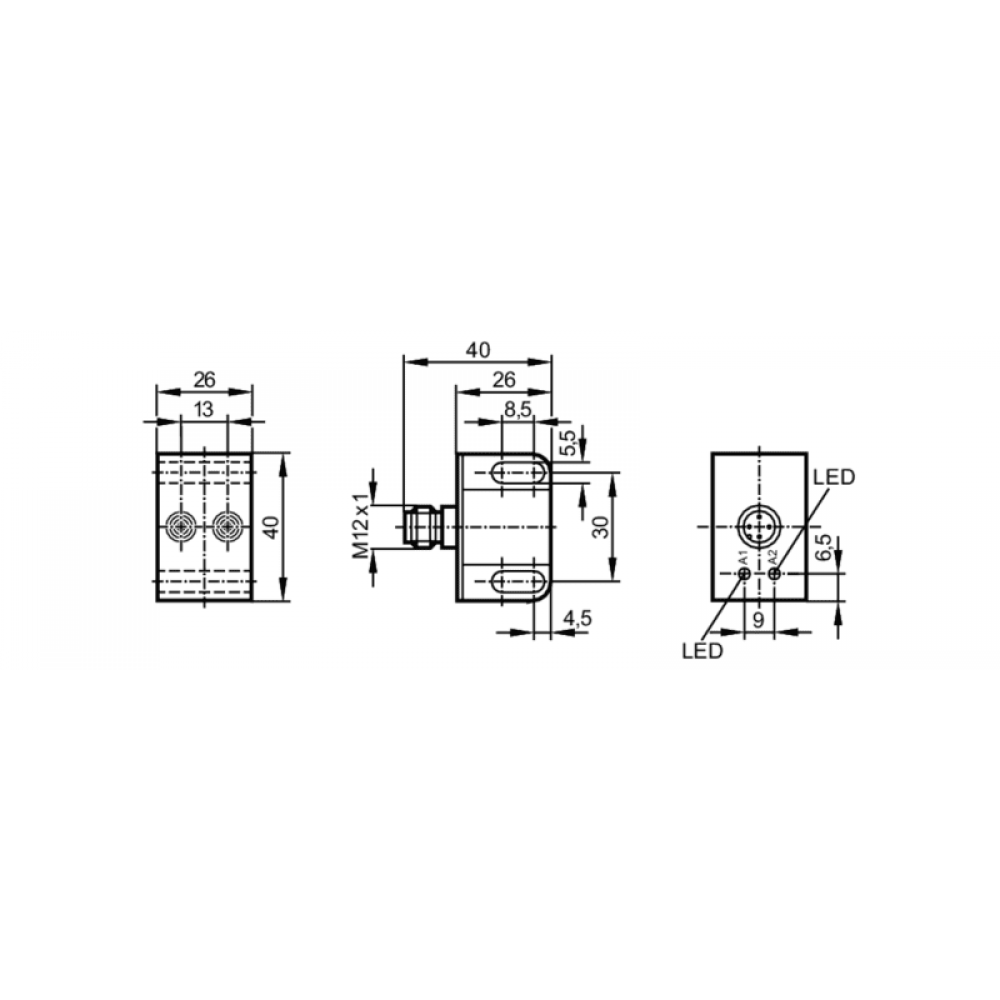

Размеры [mm]

40 x 26 x 26

Материал

PBT (полибутилентерефталат), PC

Момент затяжки [Nm]

0,6…1,5, (Накидная гайка)

Дисплеи / Элементы управления

Дисплей

Состояние выхода

2 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Разъем: 1 x M12, Контакты: позолоченый

IN5224-00 — 15.05.2014 —

Технические характеристики IN5224

Характеристики

Гистерезис [% от Sr]: 1…15
Диапазон срабатывания [mm]: 4
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: II
Корпус: Прямоугольный
Макс. падение напряжения коммутационного выхода DC [V]: 4
Макс. ток утечки [mA]: 2 x 0,7
Минимальная нагрузка по току [mA]: 4
Особенности: Позолоченные контакты
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Постоянный ток нагрузки коммутационного выхода DC [mA]: 250

Рабочее напряжение [V]: 10…36 DC
Рабочее расстояние срабатывания [mm]: 0…3,25
Размеры [mm]: 40 x 26 x 26
Реальное расстояние срабатывания Sr [mm]: 4 ± 10 %
Смещение точки переключения [% от Sr]: -10…10
Степень защиты: IP 67
Температура окружающей среды [°C]: -20…80
Тип защиты от короткого замыкания: Тактовый
Функция выходного сигнала: 2 x норм. открытых комм. выхода
Частота переключения DC [Hz]: 1300
ЭMC: -
Электрическое исполнение: PNP/NPN
