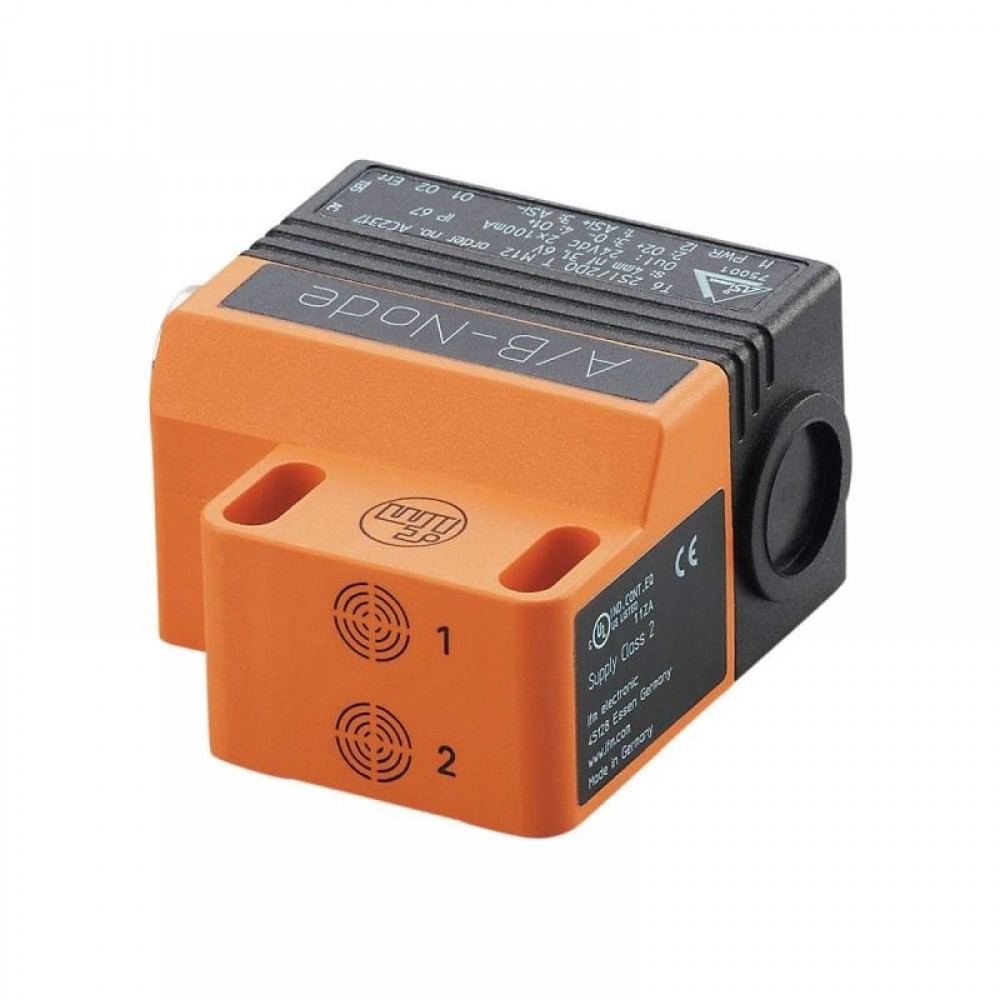

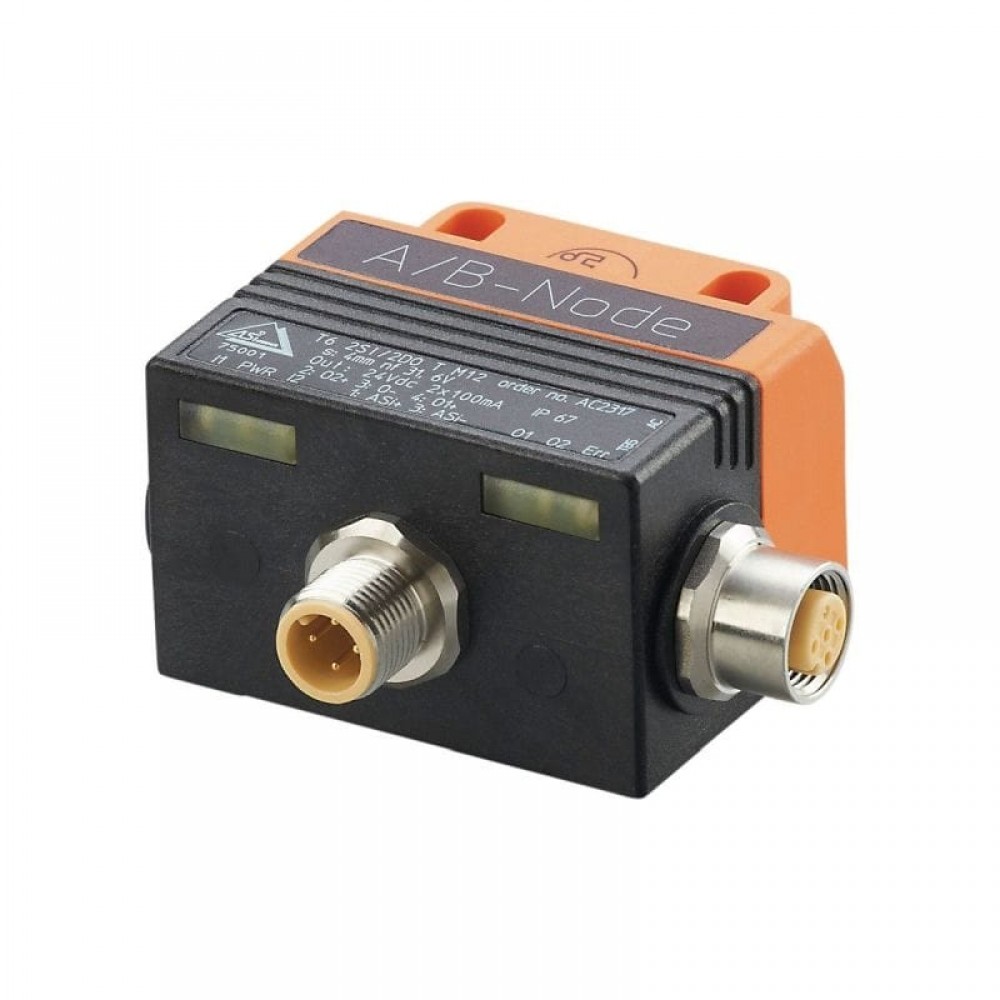

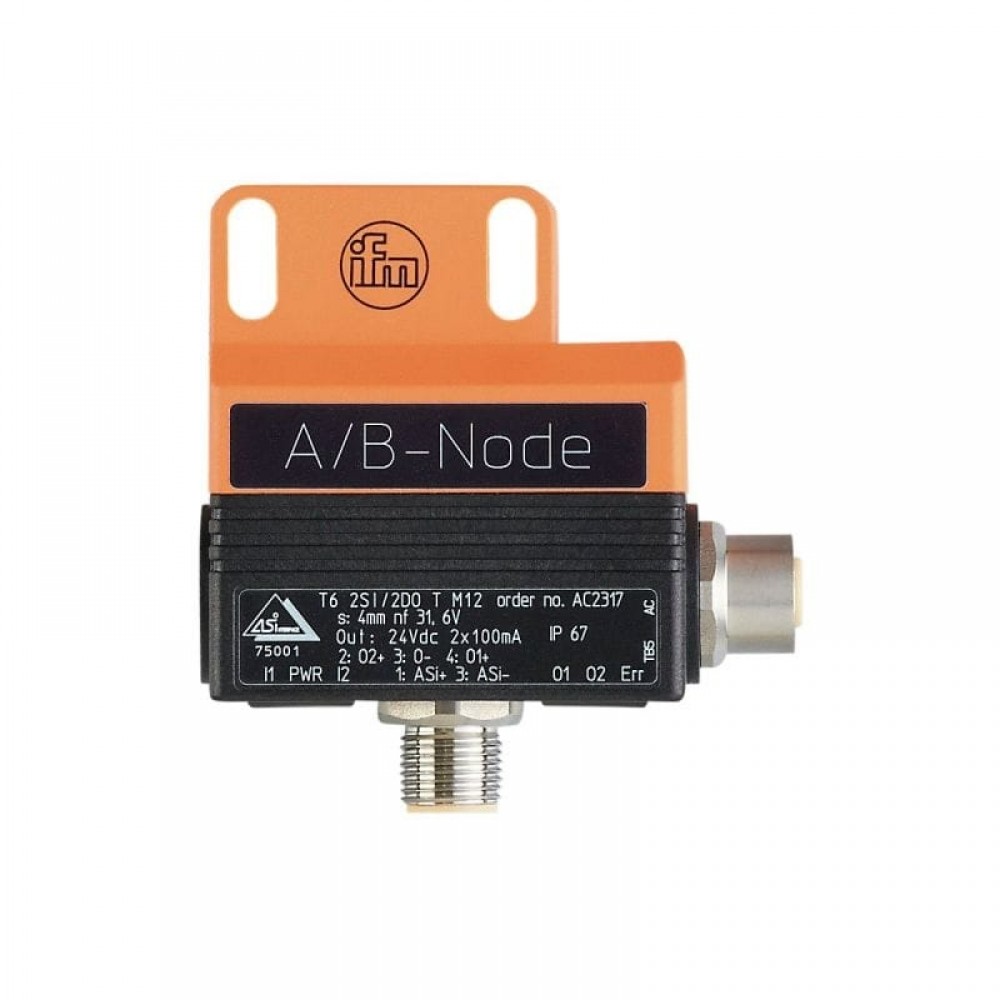

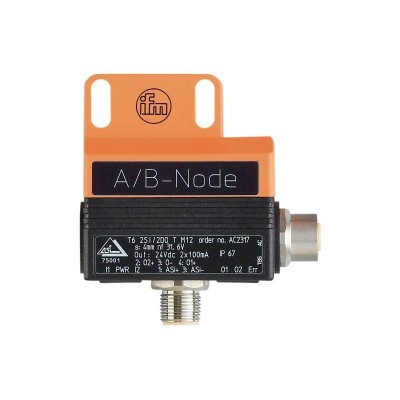

IFM Сдвоенный датчик as-i для пневматических четвертьоборотных приводов ac2317

Артикул: AC2317

В наличии

IFM Сдвоенный датчик as-i для пневматических четвертьоборотных приводов ac2317

Name: IFM Сдвоенный датчик as-i для пневматических четвертьоборотных приводов ac2317
Brand: IFM
SKU: AC2317
Price: 34309 RUB
Availability: InStock

34 309 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Сдвоенный датчик as-i для пневматических четвертьоборотных приводов ac2317

Артикул: AC2317

Категория: Обратная связь запорно-регулирующих приводов

Технические характеристики AC2317

Характеристики

Электрическое исполнение

AS-i

Функция выходного сигнала

PNP

Диапазон срабатывания [mm]

Размеры [mm]

55 x 60 x 35

Электронные данные

Рабочее напряжение [V]

26,5…31,6 DC, (‘supply class 2’ согласно cULus)

Общее потребление тока из AS-i [mA]

260

Встроенный ‘Watchdog’

да

Входы/выходы

Количество входов и выходов

Количество цифровых входов: 2, Количество цифровых выходов: 2

Входы

Количество цифровых входов

Входная цепь цифровых входов

PNP

Питание выходов датчика

AS-i

Напряжение питания [V]

20…30

Аналоговые входы защищены от короткого замыкания

нет

Выходы

Электрическое исполнение

AS-i

Количество цифровых выходов

Функция выходного сигнала

PNP

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Защита от короткого замыкания

да

Гальваническая развязка

нет

Коммутационные выходы питания актуатора

AS-i

Диапазон контроля

Диапазон срабатывания [mm]

Условия эксплуатации

Температура окружающей среды [°C]

-20…70

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 50295
EN 61000-6-2

MTTF [годы]

310

AS-i классификация

AS-i версия

2.1

Расширенный режим адресации

да

AS-i профиль

S-7.A.E

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

AS-i сертификат

75001

Механические данные

Вес [g]

178,5

Монтаж

незаподлицо

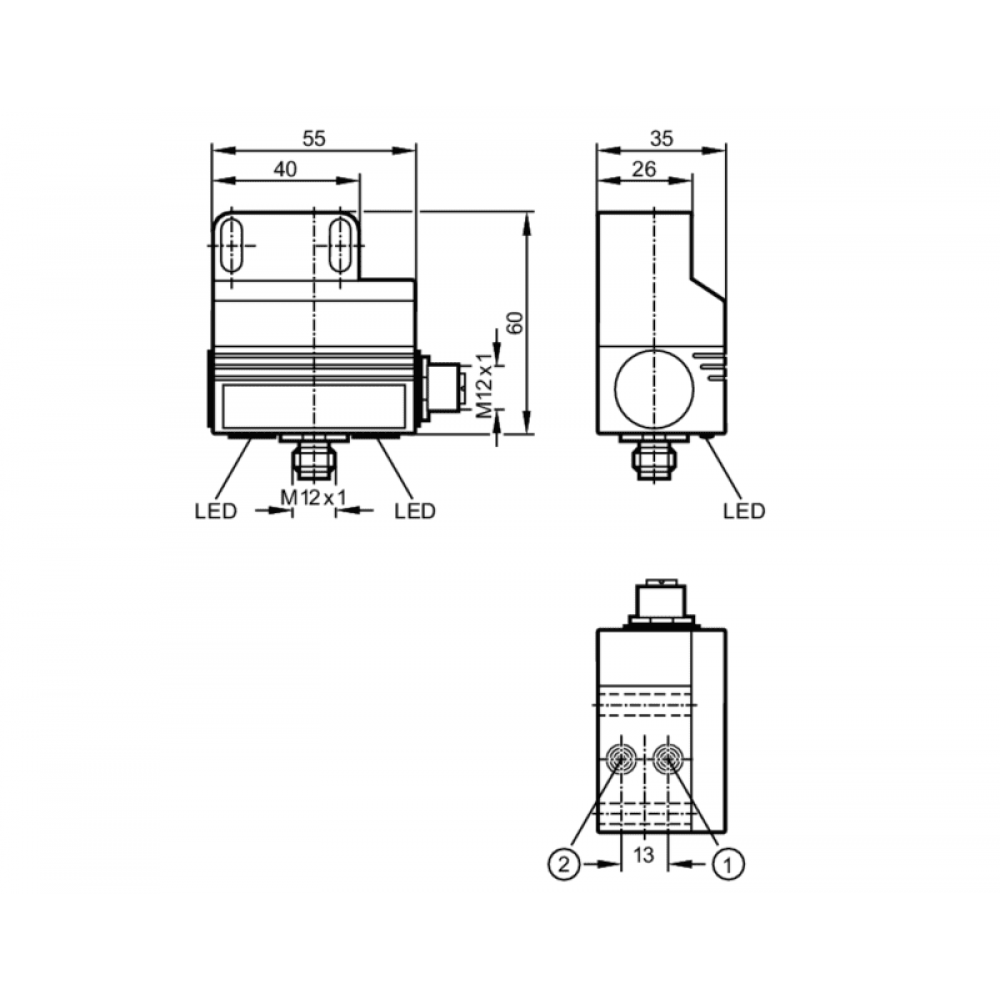

Размеры [mm]

55 x 60 x 35

Материал

PBT (полибутилентерефталат), PC

Дисплеи / Элементы управления

Дисплей

режим работы	1 x светодиод, зелёный
Функция	1 x светодиод, жёлтый
ошибка	1 x светодиод, красный

Принадлежности

Комплект поставки

Кронштейн для арматуры

винты головки разъема: 2 x M5 x 35

Шайбы: 2

Примечания

Выходы не должны устанавливаться одновременно, если ток превышает 100 мA.

*) Напряжение питания ‘supply class 2’ согласно cULus

Упаковочная величина

1 шт.

электрическое подключение — Разъём

Ausgänge

Разъем: 1 x M12, Литой корпус: нерж.сталь

электрическое подключение — разъем

Соединение

Разъем: 1 x M12, Литой корпус: нерж.сталь

AC2317-00 — 10.04.2017 —

Технические характеристики AC2317

Характеристики

Аналоговые входы защищены от короткого замыкания: Нет
Встроенный ‘Watchdog’: Да
Входная цепь цифровых входов: PNP
Гальваническая развязка: Нет
Диапазон срабатывания [mm]: 4
Защита от короткого замыкания: Да
Количество входов и выходов: Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество цифровых входов: 2
Количество цифровых выходов: 2
Коммутационные выходы питания актуатора: AS-i
Макс. допустимая токовая нагрузка на каждый выход [mA]: 100

Напряжение питания [V]: 20…30
Общее потребление тока из AS-i [mA]: 260
Питание выходов датчика: AS-i
Рабочее напряжение [V]: 26,5…31,6 DC, (‘supply class 2’ согласно cULus)
Размеры [mm]: 55 x 60 x 35
Степень защиты: IP 67
Температура окружающей среды [°C]: -20…70
Функция выходного сигнала: PNP
ЭMC: -
Электрическое исполнение: AS-i
