Артикул: NN5009
В наличии

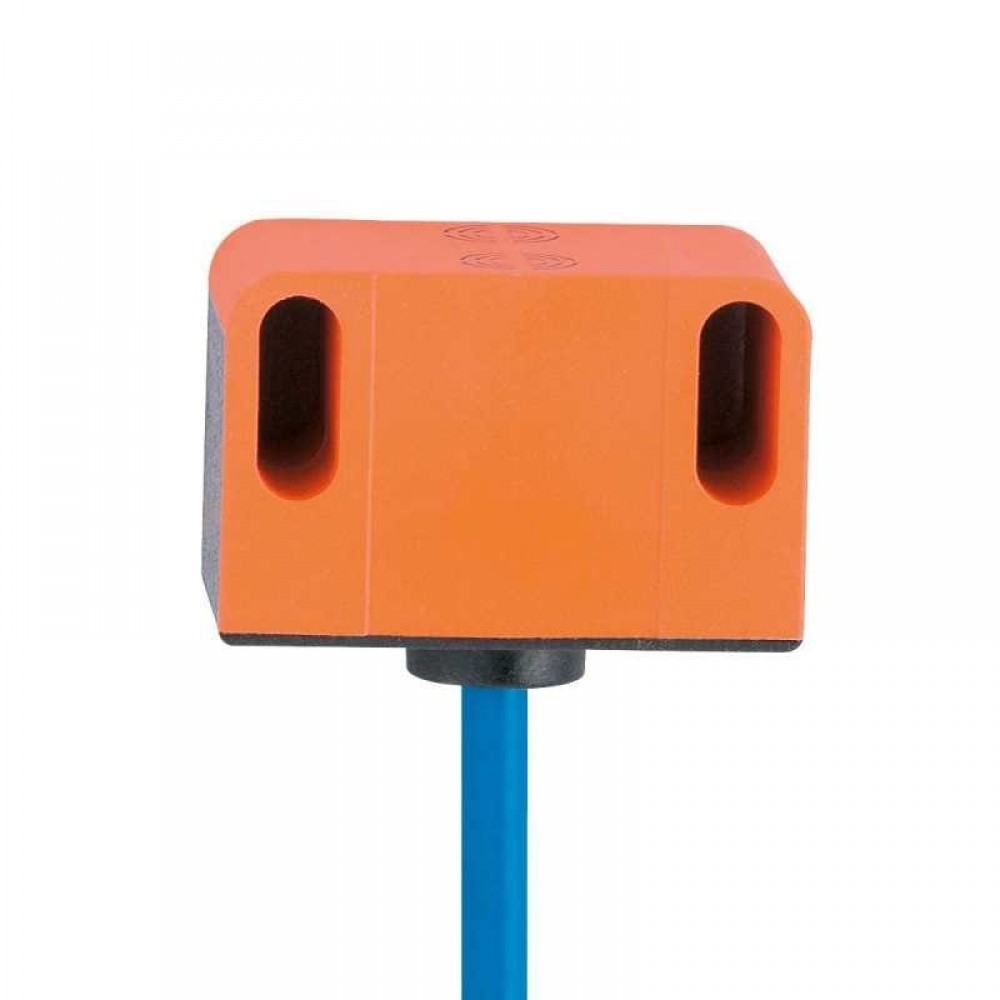

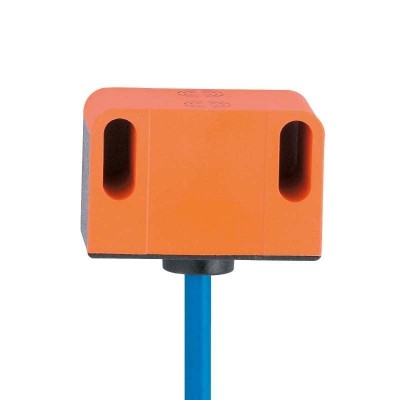

IFM Индуктивный сдвоенный датчик namur для вентильных приводов nn5009
17 356 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Индуктивный сдвоенный датчик namur для вентильных приводов nn5009
Артикул: NN5009
Категория: Обратная связь запорно-регулирующих приводов
Технические характеристики NN5009
| Характеристики | |||
|---|---|---|---|
| Электрическое исполнение | NAMUR | ||
| Функция выходного сигнала | 2 x NC | ||
| Диапазон срабатывания [mm] | 4 | ||
| Корпус | Прямоугольный | ||

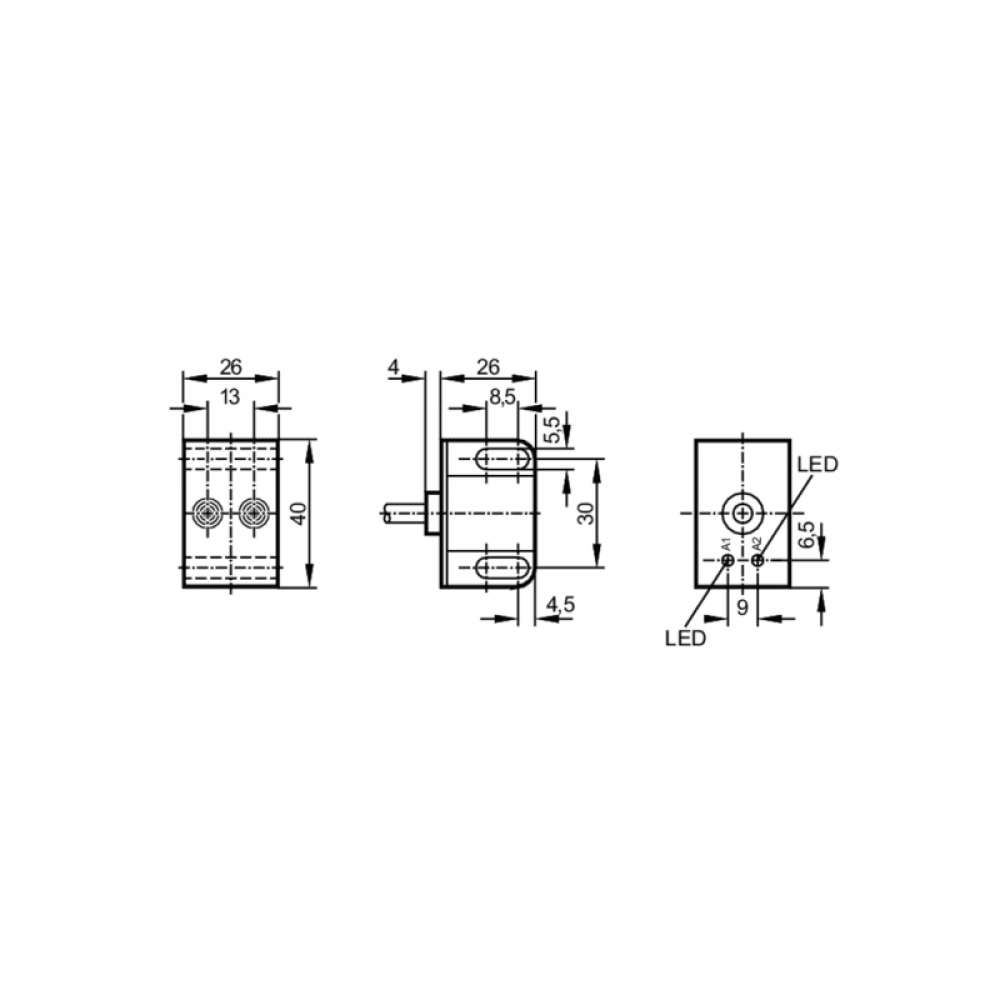

| Размеры [mm] | 40 x 26 x 26 | ||
| Электронные данные | |||
| Подключение к усилителю коммутационного сигнала | да | ||
| Коммутирующие усилители | подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW | ||
| Номинальное напряжение DC [V] | 8,2, (1kΩ) | ||
| Напряжение питания DC [V] | 7,5…15 | ||
| Потребление тока [mA] | 2,1) | ||
| Класс защиты | III | ||
| Выходы | |||
| Электрическое исполнение | NAMUR | ||
| Функция выходного сигнала | 2 x NC | ||
| Частота переключения DC [Hz] | 1800 | ||
| Диапазон контроля | |||
| Диапазон срабатывания [mm] | 4 | ||
| Реальное расстояние срабатывания Sr [mm] | 4 ± 10 % | ||
| Точность/ погрешность | |||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 | ||
| Гистерезис [% от Sr] | 1…15 | ||
| Смещение точки переключения [% от Sr] | -10…10 | ||
| Условия эксплуатации | |||
| Температура окружающей среды [°C] | -20…80 | ||
| Степень защиты | IP 67 | ||
| Испытания / одобрения | |||
| Разрешение | DMT 02 ATEX E028, BVS 04 ATEX E153, TIIS TC17612, IECEx BVS 06.0003 | ||
| Маркировка АТЕХ | II 1G Ex ia IIB T6 Ga Ta: -20…70°C | ||
| II 2G Ex ia IIC T6 Gb Ta: -20…70°C | |||
| II 1D Ex ia IIIC T 90°C Da Ta: -20…70°C | |||
| II 1G Ex ia IIB T5 Ga Ta: -20…80°C | |||
| II 2G Ex ia IIC T5 Gb Ta: -20…80°C | |||
| II 1D Ex ia IIIC T 100°C Da Ta: -20…80°C | |||
| ЭMC |
| ||
| Устойчивость к ударам/вибрации | 30 g (11 ms) / 10-55 Hz (1 mm) | ||
| MTTF [годы] | 1253 | ||
| Классификация безопасности | |||
| Макс. внутренняя емкость [nF] | 140, (для взрывобезопасной сети) | ||
| Макс. внутренняя индуктивность [µH] | 130, (для взрывобезопасной сети) | ||
| Механические данные | |||
| Вес [g] | 162,5 | ||
| Корпус | Прямоугольный | ||
| Монтаж | незаподлицо | ||
| Размеры [mm] | 40 x 26 x 26 | ||
| Материал | корпус: PBT (полибутилентерефталат), крышка: PC | ||
| Дисплеи / Элементы управления | |||
| Дисплей |
| ||
| Примечания | |||
| Упаковочная величина | 1 шт. | ||
| электрическое подключение | |||
| Соединение | Кабель: 2 m, силикон, 4 x 0,34 mm² | ||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — NN5009 — 25.11.2020 — | |||
Технические характеристики NN5009
Характеристики
- -
- II 1D Ex ia IIIC T 100°C Da Ta: -20…80°C
- Гистерезис [% от Sr]
- 1…15
- Диапазон срабатывания [mm]
- 4
- Класс защиты
- III
- Коммутирующие усилители
- Подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW
- Корпус
- Прямоугольный
- Маркировка АТЕХ
- II 1G Ex ia IIB T6 Ga Ta: -20…70°C
- Напряжение питания DC [V]
- 7,5…15
- Номинальное напряжение DC [V]
- 8,2, (1kΩ)
- Подключение к усилителю коммутационного сигнала
- Да
- Поправочный коэффициент
- Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
- Потребление тока [mA]
- 2,1)
- Размеры [mm]
- 40 x 26 x 26
- Разрешение
- DMT 02 ATEX E028, BVS 04 ATEX E153, TIIS TC17612, IECEx BVS 06.0003
- Реальное расстояние срабатывания Sr [mm]
- 4 ± 10 %
- Смещение точки переключения [% от Sr]
- -10…10
- Степень защиты
- IP 67
- Температура окружающей среды [°C]
- -20…80
- Функция выходного сигнала
- 2 x NC
- Частота переключения DC [Hz]
- 1800
- ЭMC
- -
- Электрическое исполнение
- NAMUR
