Артикул: IFM212

В наличии

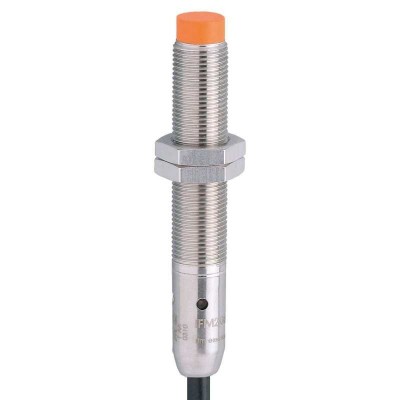

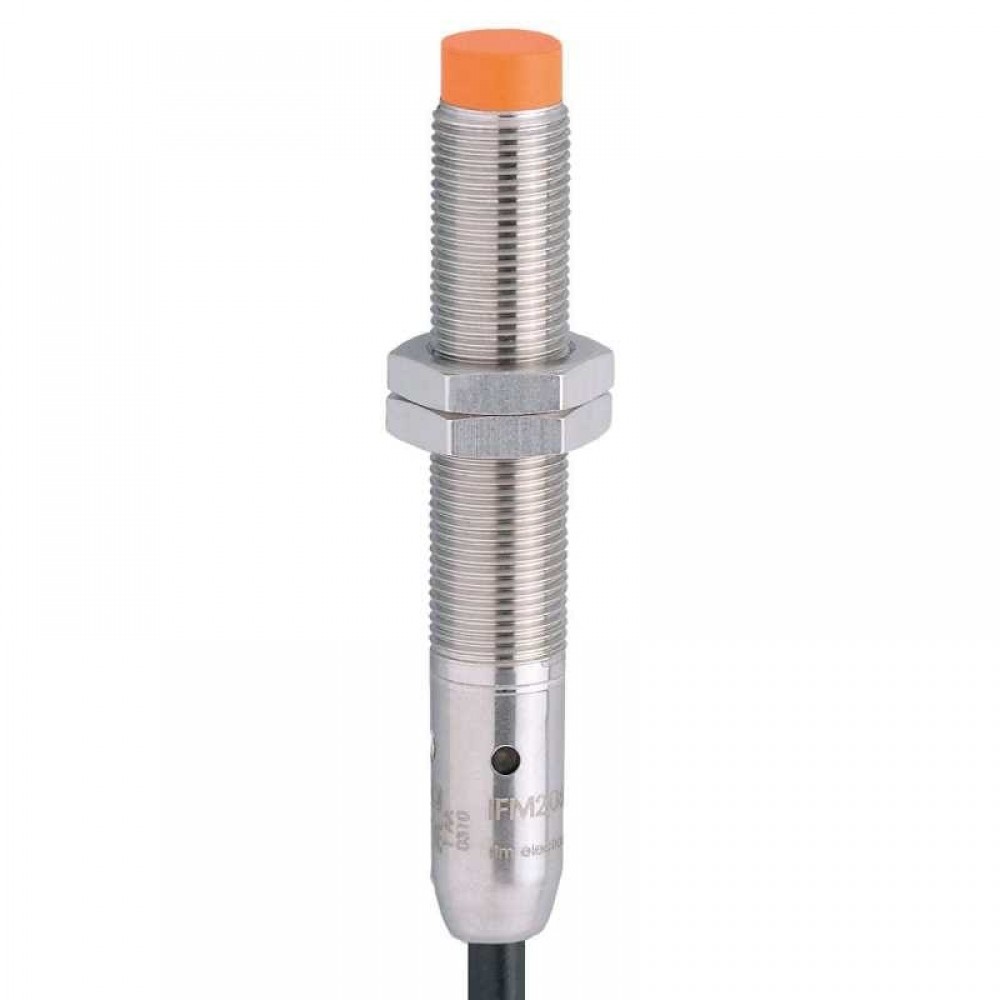

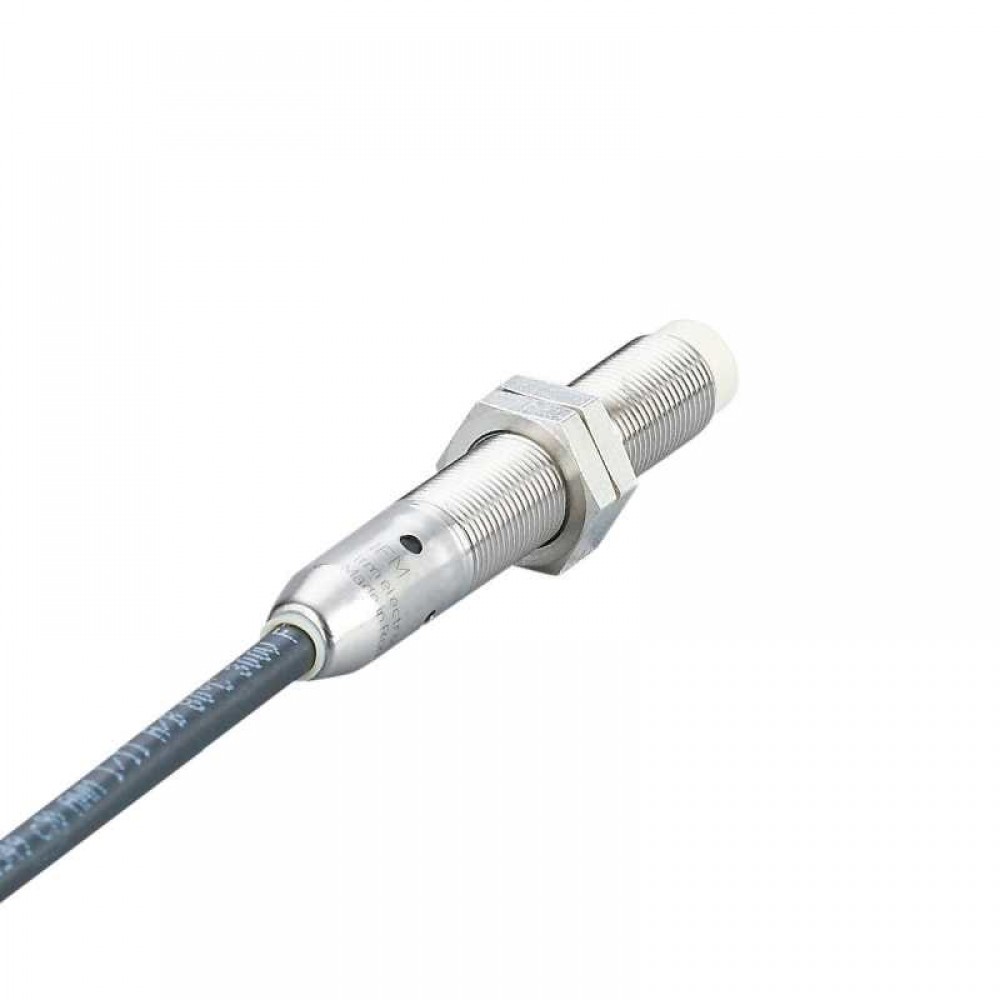

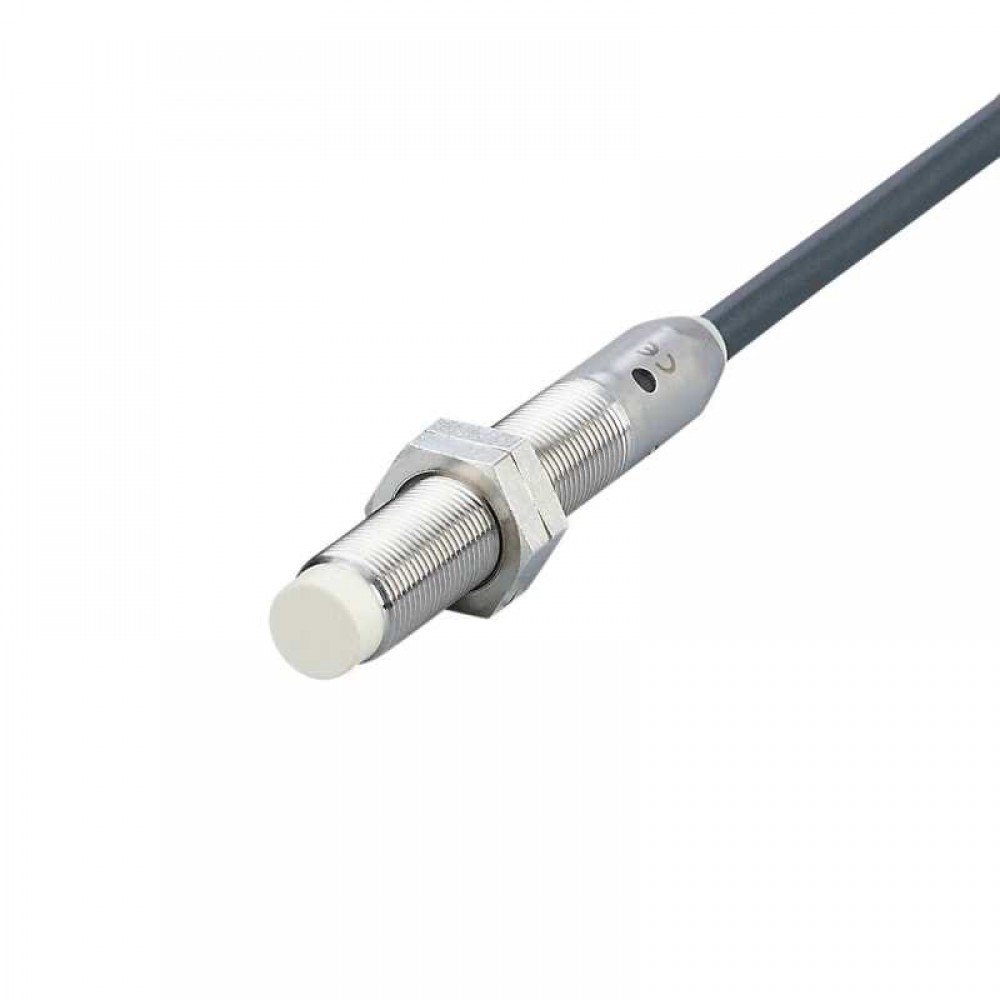

IFM Индуктивный датчик212

Name: IFM Индуктивный датчик212
Brand: IFM
SKU: IFM212
Price: 12748 RUB
Availability: InStock

12 748 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик212

Артикул: IFM212

Категория: Индуктивные датчики

Технические характеристики IFM212

Характеристики

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

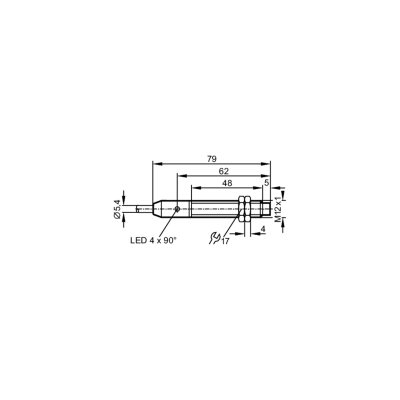

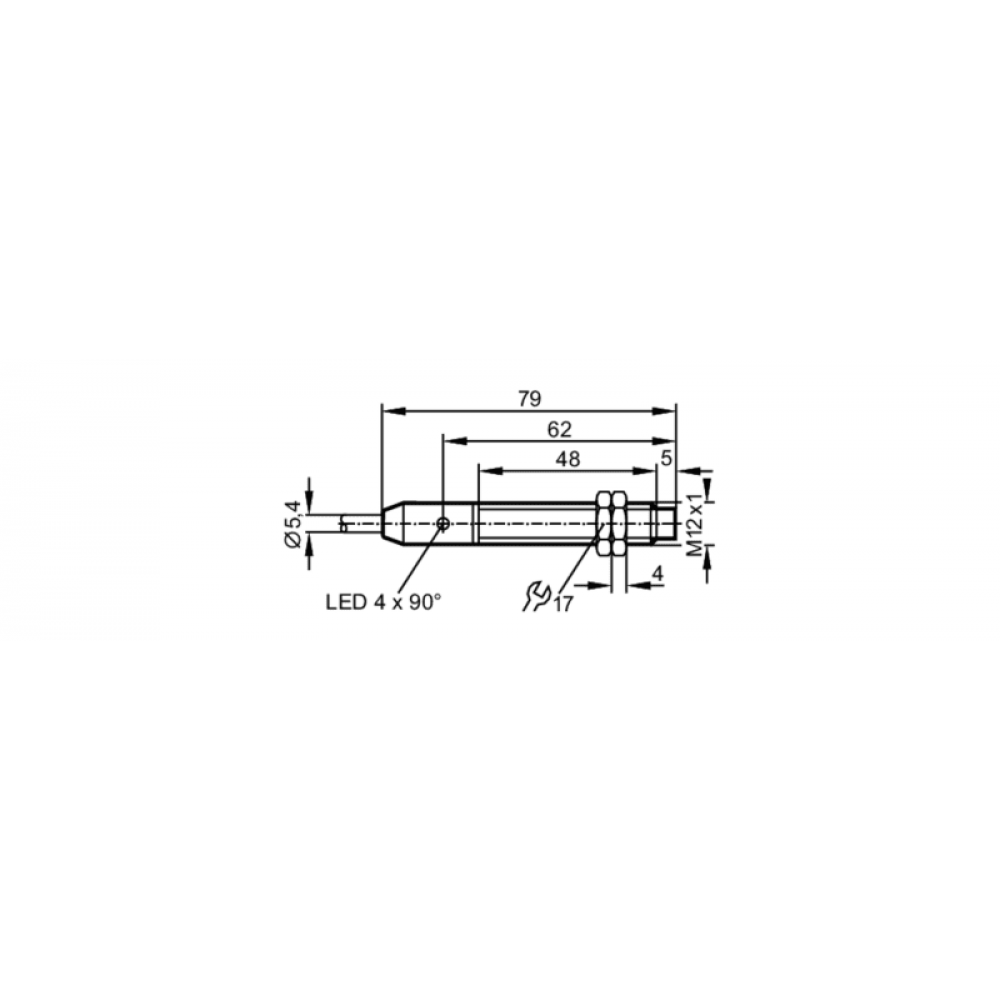

Размеры [mm]

M12 x 1 / L = 79

Приложение

Особенности

Увеличенное расстояние срабатывания

Применение

Применение в подвижной технике и сложных условиях

Электронные данные

Рабочее напряжение [V]

10…60 DC

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

0,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

300

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

7 ± 10 %

Рабочее расстояние срабатывания [mm]

0…5,67

Увеличенное расстояние срабатывания

да

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4

Гистерезис [% от Sr]

1…20

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Степень защиты

IP 67, IP 69K

Испытания / одобрения

ЭMC

Автотранспортное применение
Излучение шума и воздействие шума в соответствии с автотранспортными нормами 95/54/EC
устойчивость к воздействию шума в соответствии с DIN ISO 11452-2	100 V/m
кондуктивные помехи в соответствии с ISO 7637-2
импульс	1 2 3a 3b 4 5
Степень воздействия	IV IV IV IV IV IV
Критерий отказа	C C A A A C
EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV mains line to line
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc	20 г (10…3000 Hz) / -20…50 °C
	50 циклов качания частоты, 1 октава в минуту в 3 осях

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40…85 °C

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20…50 °C

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 = < 10 с, 50 циклов

Тестирование солевым туманом

EN 60068-2-52 Kb

Степень воздействия 5 (4 испытательных цикла)

MTTF [годы]

695

Механические данные

Вес [g]

349

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M12 x 1 / L = 79

Обозначение резьбы

M12 x 1

Материал

корпус: нерж.сталь, активная поверхность: PBT (полибутилентерефталат), светодиодное окно: PEI, крепежные гайки: латунь

Дисплеи / Элементы управления

Дисплей

Состояние выхода

4 x 90° светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 8 m, PUR (полиуретан), 2 x 0,5 mm²

IFM212-01 — 01.06.2017 —

Технические характеристики IFM212

Характеристики

Гистерезис [% от Sr]: 1…20
Диапазон срабатывания [mm]: 7
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: II
Корпус: Резьбовой корпус
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Макс. ток утечки [mA]: 0,5
Минимальная нагрузка по току [mA]: 2
Особенности: Увеличенное расстояние срабатывания
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4
Постоянный ток нагрузки коммутационного выхода DC [mA]: 200
Применение: Применение в подвижной технике и сложных условиях
