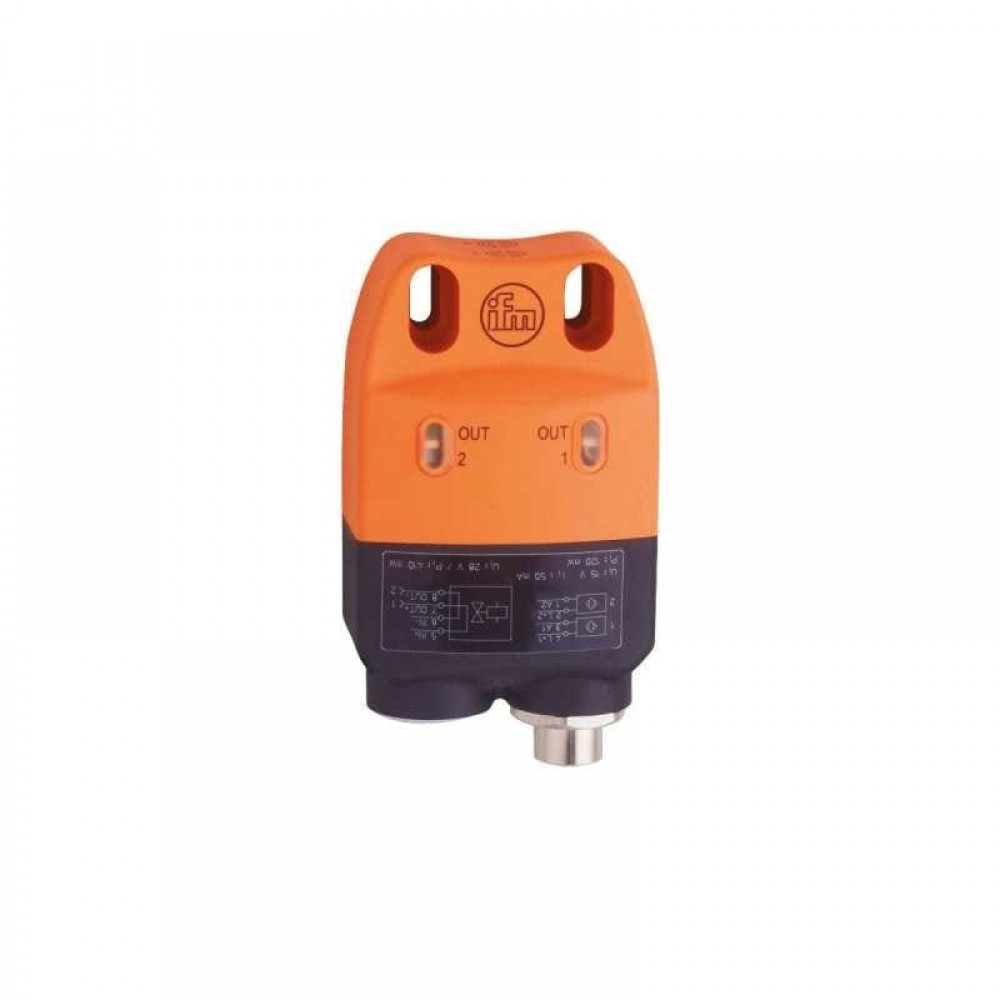

IFM Индуктивный датчик nn505a

Характеристики

-

II 1D Ex ia IIIB T135 °C Da Ta: -25…70 °C

Гистерезис [% от Sr]

1…15

Диапазон срабатывания [mm]

4

Защита от перегрузок по току

Да

Класс защиты

III

Коммутирующие усилители

Подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW

Корпус

Прямоугольный

Маркировка АТЕХ

II 1G Ex ia IIB T4 Ga Ta: -25…70 °C

Напряжение питания DC [V]

7,5…15, (при использовании вне взрывоопасной зоны)

Подключение к усилителю коммутационного сигнала

Да

Поправочный коэффициент

Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Потребление тока [mA]

2,1)

Проводка актуатора

Подключение к сертифицированным искробезопасным цепям электромагнитных клапанов с макс. значениями: U = 28 V / I = 250 mA / P = 750 mW (bis 40 °C) / P = 650 mW (bis 70 °C), (При использовании в газовой среде (группа II) разрешаются следующие максимальные значения: U = 28 V / P = 1,1 W, Эти значения не должны превышаться.)

Рабочее напряжение [V]

8,2 DC, (1kΩ)

Рабочее расстояние срабатывания [mm]

0…3,25

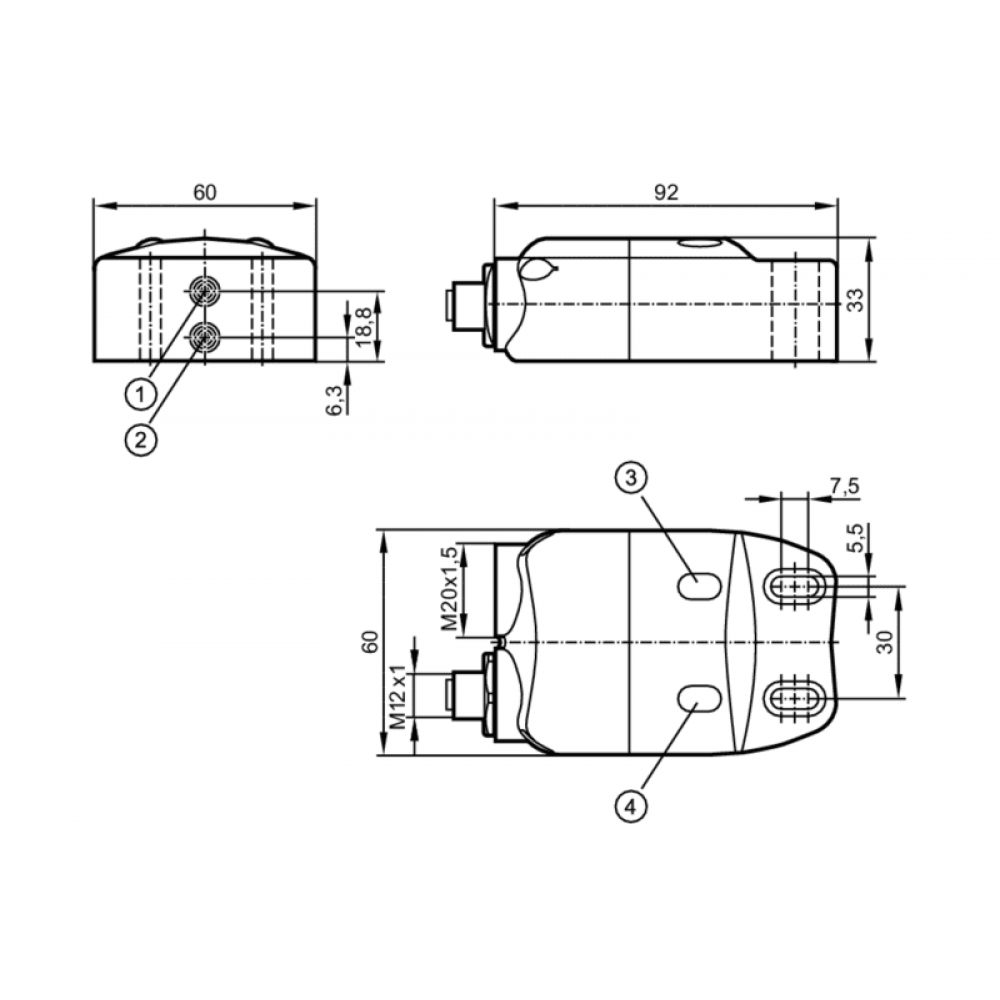

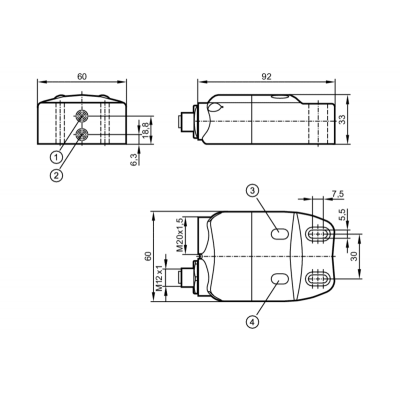

Размеры [mm]

33 x 60 x 92

Разрешение

BVS 14 ATEX E 005 X, IECEx BVS 14.0005X

Реальное расстояние срабатывания Sr [mm]

4 ± 10 %

Смещение точки переключения [% от Sr]

-10…10

Степень защиты

IP 65, IP 67

Температура окружающей среды [°C]

-25…70

Функция выходного сигнала

2 x NC

Частота переключения DC [Hz]

500

ЭMC

-

Электрическое исполнение

NAMUR
