Артикул: NF504A

В наличии

IFM Индуктивный датчик nf504a

Name: IFM Индуктивный датчик nf504a
Brand: IFM
SKU: NF504A
Price: 8358 RUB
Availability: InStock

8 358 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик nf504a

Артикул: NF504A

Категория: Индуктивные датчики

Технические характеристики NF504A

Характеристики

Функция выходного сигнала

Корпус

Резьбовой корпус

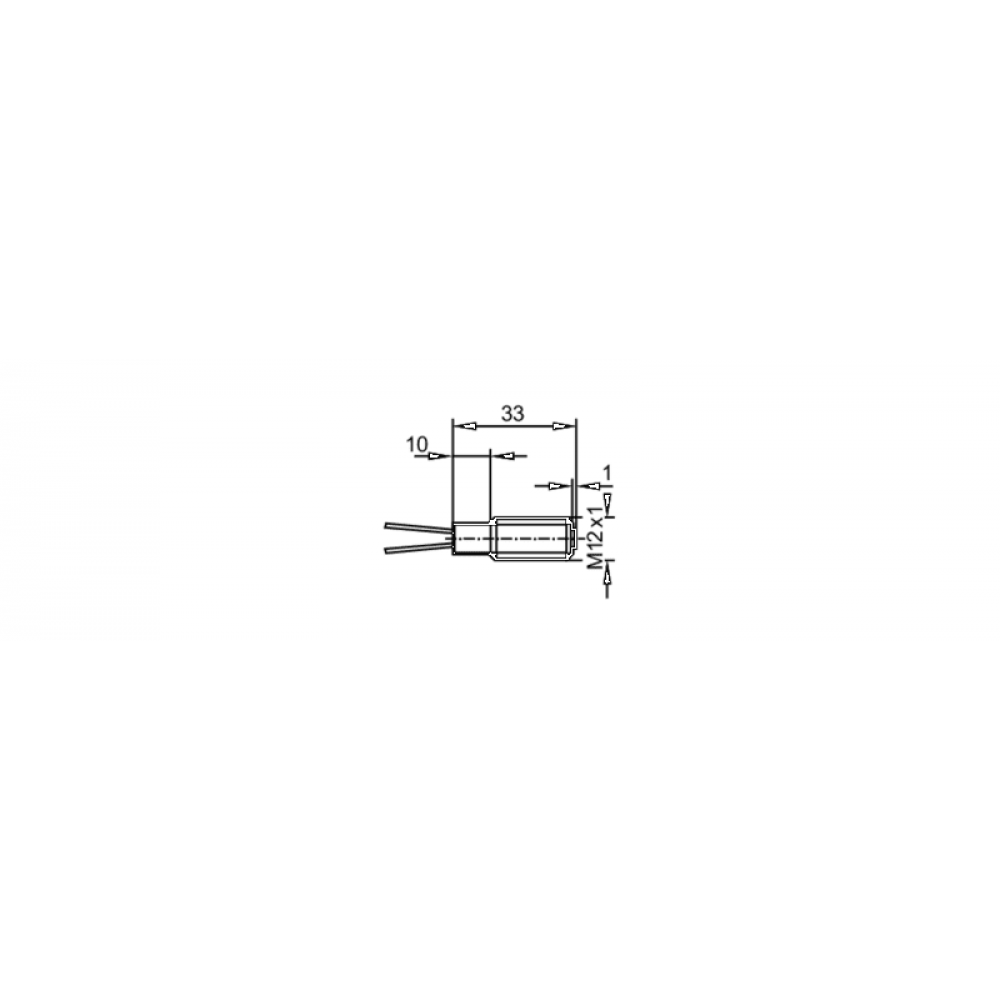

Размеры [mm]

M12 x 1 / L = 33

Приложение

Применение

Внешнее давление max. 100 bar

Установка

Установка в турбинном счетчике газа

Предел прочности по давлению [bar]

100

Электронные данные

Коммутирующие усилители

подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW

Номинальное напряжение DC [V]

8,2, (1kΩ)

Напряжение питания DC [V]

7,5…30, (при использовании вне взрывоопасной зоны)

Потребление тока [mA]

2,1)

Класс защиты

III

Выходы

Функция выходного сигнала

Постоянный ток нагрузки коммутационного выхода DC [mA]

30, (при использовании вне взрывоопасной зоны)

Частота переключения DC [Hz]

2500

Примечание к частоте переключения

на рабочем колесе турбины

Диапазон контроля

Рабочее расстояние срабатывания [mm]

0,05…0,5, (на рабочем колесе турбины)

Точность/ погрешность

Гистерезис [% от Sr]

1…15

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Степень защиты

IP 67

Испытания / одобрения

Разрешение

PTB 01 ATEX 2192, IECEx PTB 08.0058

Маркировка АТЕХ

II 1G Ex ia IIC T6 Ga Ta: -25…55 °C

II 1G Ex ia IIC T5 Ga Ta: -25…60 °C

II 1G Ex ia IIC T4 Ga Ta: -25…70 °C

Ex ia IIC T6 Ga Ta: -25…55 °C

Ex ia IIC T5 Ga Ta: -25…60 °C

Ex ia IIC T4 Ga Ta: -25…70 °C

ЭMC

EN 60947-5-6

Устойчивость к ударам/вибрации

30 g (11 ms) / 10-55 Hz (1 mm)

Классификация безопасности

Макс. внутренняя емкость [nF]

Макс. внутренняя индуктивность [µH]

100

Механические данные

Вес [g]

36,5

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M12 x 1 / L = 33

Обозначение резьбы

M12 x 1

Материал

латунь покрытая специальным слоем, активная поверхность: LCP

Примечания

Типовое испытание в соответствии с 2014/34/EU (ATEX) учитывает только атмосферные условия (0.8…1.1 бар).

При давлении вне этих рамок применение должно быть обосновано и согласовано пользователем.

Соблюдайте инструкции по эксплуатации и сертификат типовой проверки.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 0,5 m, PVC (поливинилхлорид), 2 x 0,14 mm²

ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — NF504A — 23.09.2019 —

Технические характеристики NF504A

Характеристики

Класс защиты: III
Коммутирующие усилители: Подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW
Корпус: Резьбовой корпус
Напряжение питания DC [V]: 7,5…30, (при использовании вне взрывоопасной зоны)
Номинальное напряжение DC [V]: 8,2, (1kΩ)
Постоянный ток нагрузки коммутационного выхода DC [mA]: 30, (при использовании вне взрывоопасной зоны)
Потребление тока [mA]: 2,1)

Предел прочности по давлению [bar]: 100
Применение: Внешнее давление max. 100 bar
Примечание к частоте переключения: -
Размеры [mm]: M12 x 1 / L = 33
Установка: Установка в турбинном счетчике газа
Функция выходного сигнала: NC
Частота переключения DC [Hz]: 2500
