Артикул: IV5004

В наличии

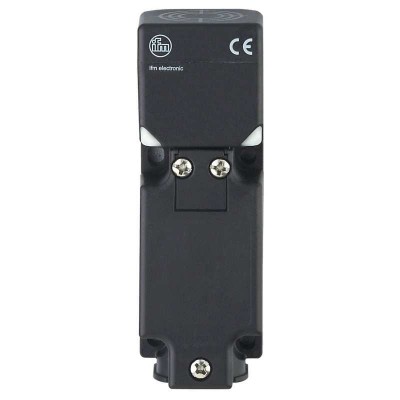

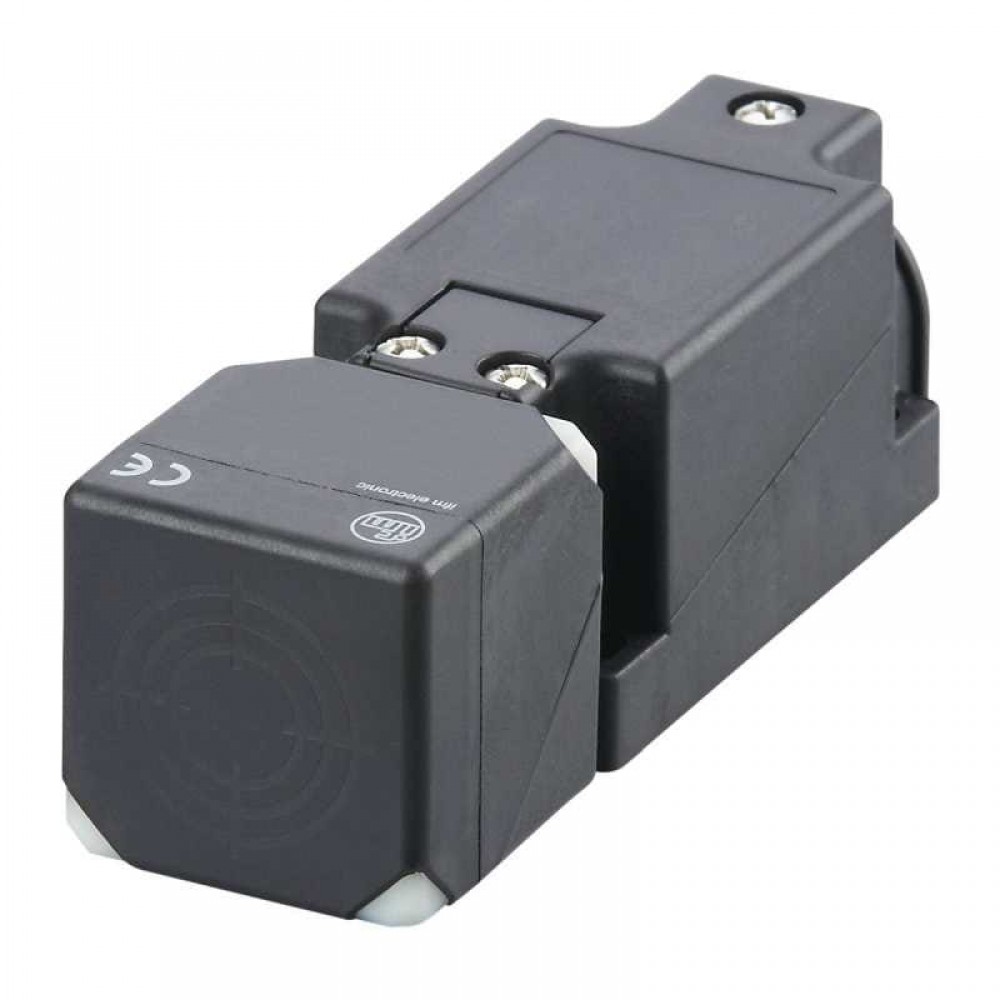

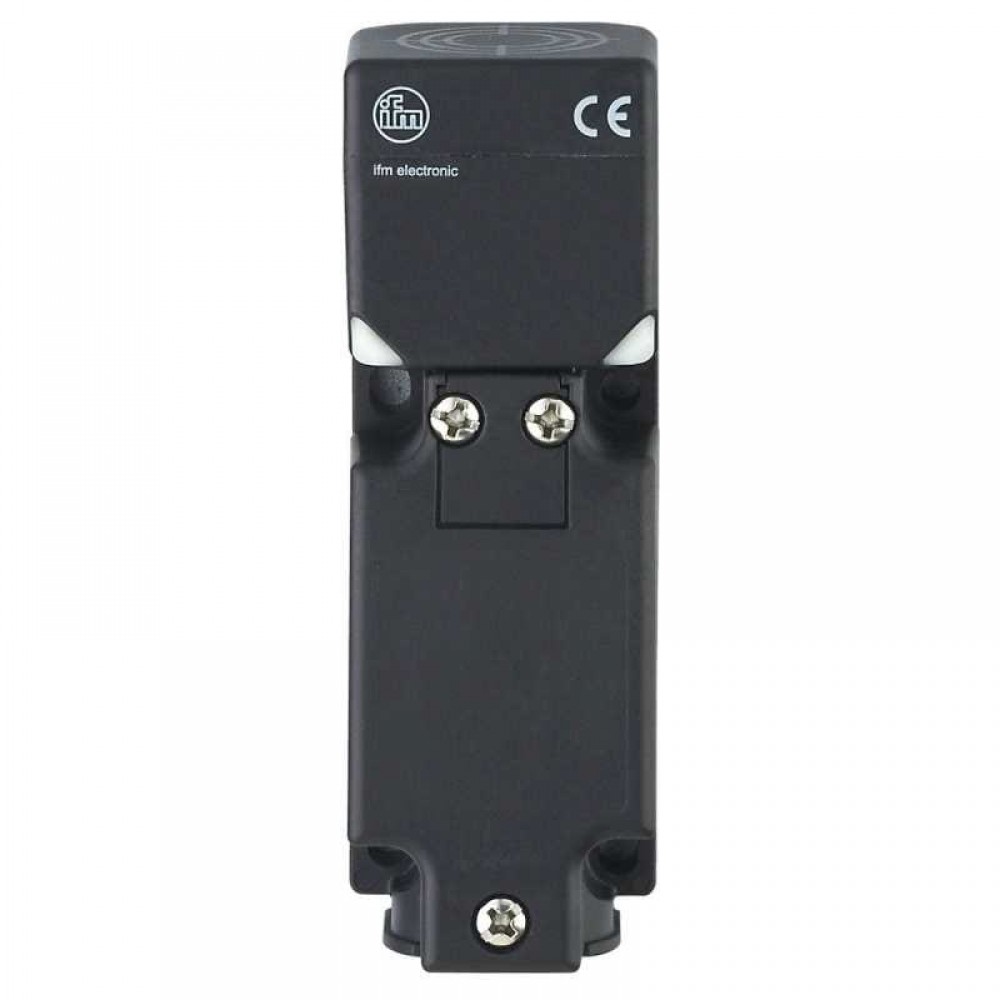

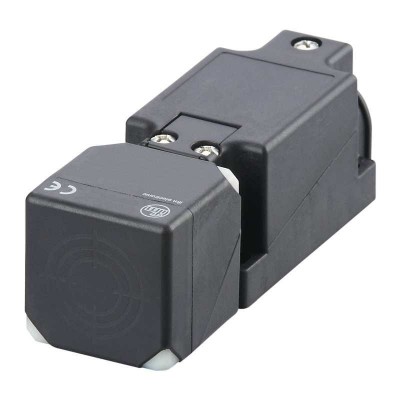

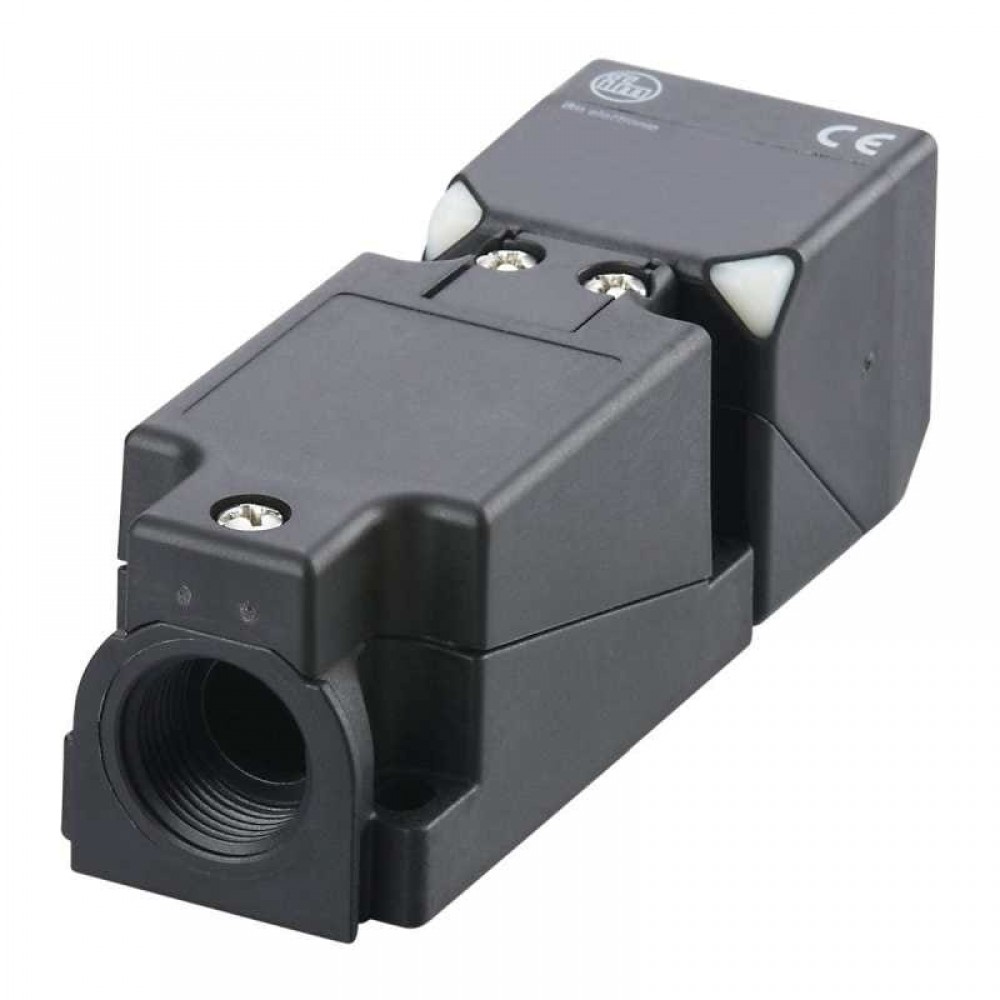

IFM Индуктивный датчик iv5004

Name: IFM Индуктивный датчик iv5004
Brand: IFM
SKU: IV5004
Price: 16263 RUB
Availability: InStock

16 263 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик iv5004

Артикул: IV5004

Категория: Индуктивные датчики

Технические характеристики IV5004

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

комплементарный

Диапазон срабатывания [mm]

Корпус

Прямоугольный

Размеры [mm]

40 x 40 x 118

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

20, (24 V)

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

комплементарный

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

400

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

20 ± 10 %

Рабочее расстояние срабатывания [mm]

0…16,2

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,3

Гистерезис [% от Sr]

1…10

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…85

Степень защиты

IP 68, IP 69K

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	8 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	15 V
EN 55011	класс B

Виброустойчивость

EN 60068-2-6 Fc

10 г (10…2000 Hz) / 10 циклов

Ударопрочность

EN 60068-2-27 Ea

30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 = < 10 с, 50 циклов

MTTF [годы]

652,2

Сертификат UL

Ta	0…40 °C
Enclosure type	Type 1
Номер файла UL	E174191

Механические данные

Вес [g]

250

Корпус

Прямоугольный

Монтаж

установка заподлицо

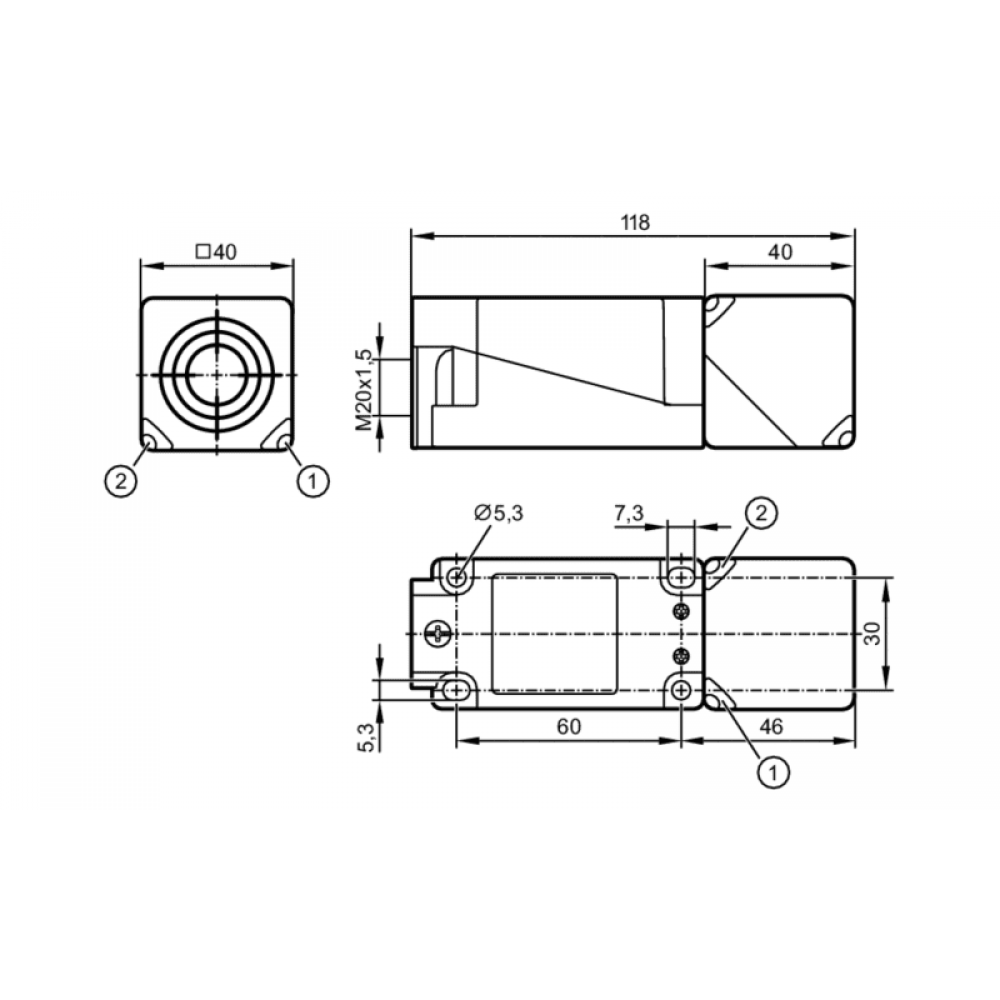

Размеры [mm]

40 x 40 x 118

Материал

PA 6.6, отливка из цинка покрыто эпоксидной смолой, активная поверхность: PA 6.6, светодиодное окно: PA (полиамид), винты: нерж.сталь нерж. сталь (1.4305/303)

Дисплеи / Элементы управления

Дисплей

Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

5 положений чувствительной поверхности на выбор

кабельный ввод (E11270), принадлежность

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: …2,5 mm², Кабельный ввод: M20 X 1,5

IV5004-01 — 06.10.2016 —

Технические характеристики IV5004

Характеристики

Гистерезис [% от Sr]: 1…10
Диапазон срабатывания [mm]: 20
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: II
Корпус: Прямоугольный
Макс. падение напряжения коммутационного выхода DC [V]: 2
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 200
Потребление тока [mA]: 20, (24 V)
Рабочее напряжение [V]: 10…30 DC
