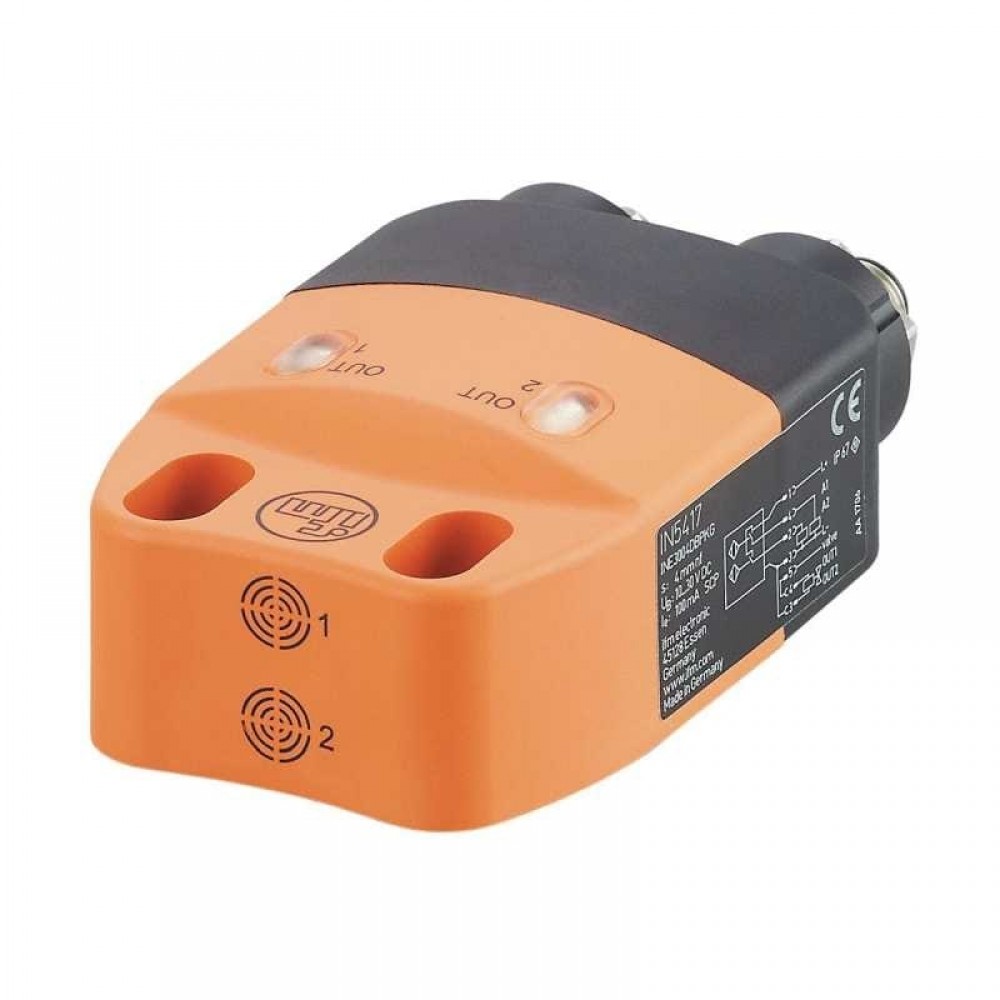

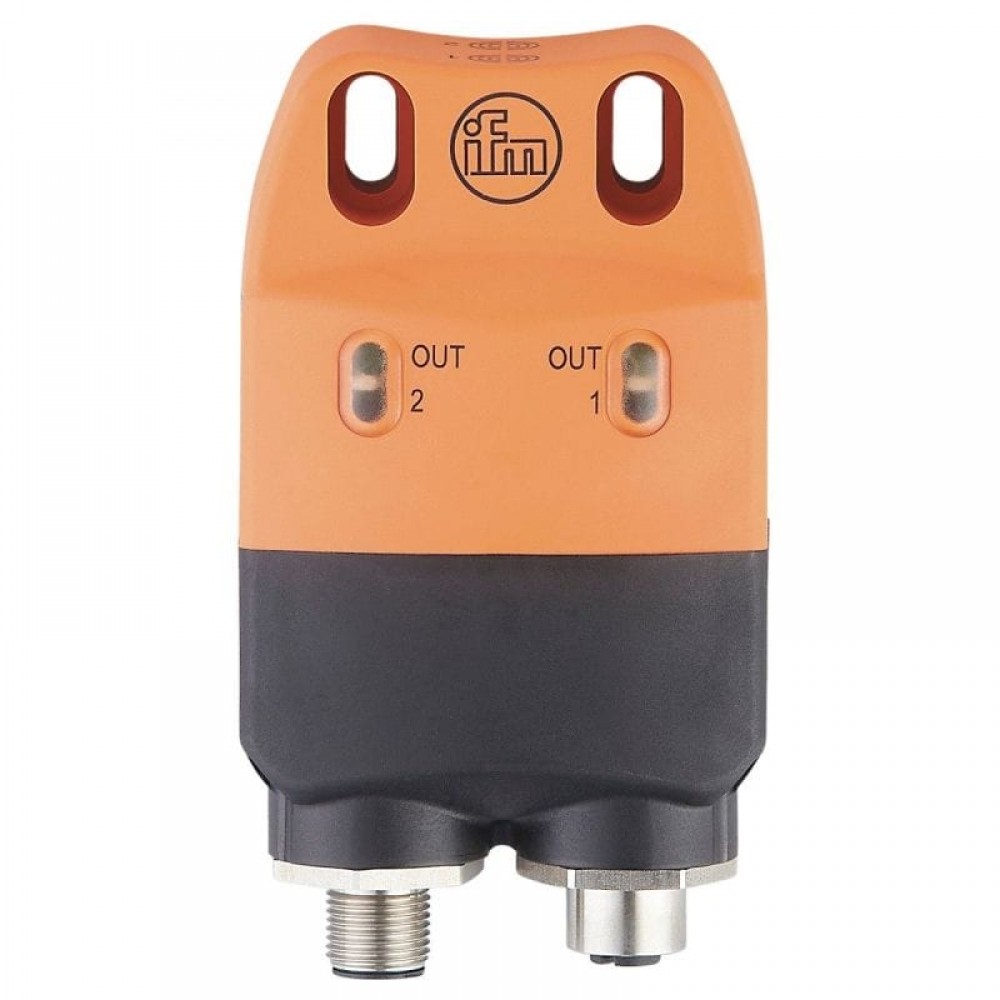

IFM Индуктивный датчик in5417

Name: IFM Индуктивный датчик in5417
Brand: IFM
SKU: IN5417
Price: 28557 RUB
Availability: InStock

28 557 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик in5417

Артикул: IN5417

Категория: Обратная связь запорно-регулирующих приводов

Технические характеристики IN5417

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

2 x норм. открытых комм. выхода

Диапазон срабатывания [mm]

Корпус

Прямоугольный

Размеры [mm]

33 x 60 x 92

Электронные данные

Рабочее напряжение [V]

10…30 DC, (по PELV)

Потребление тока [mA]

15, (подключен 1 выход (максимум))

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x норм. открытых комм. выхода

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

500

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Управление клапаном

24 (< 20 W)

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

4 ± 10 %

Рабочее расстояние срабатывания [mm]

0…3,25

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1…15

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2
EN 55011	класс B

Механические данные

Вес [g]

205,5

Корпус

Прямоугольный

Монтаж

незаподлицо

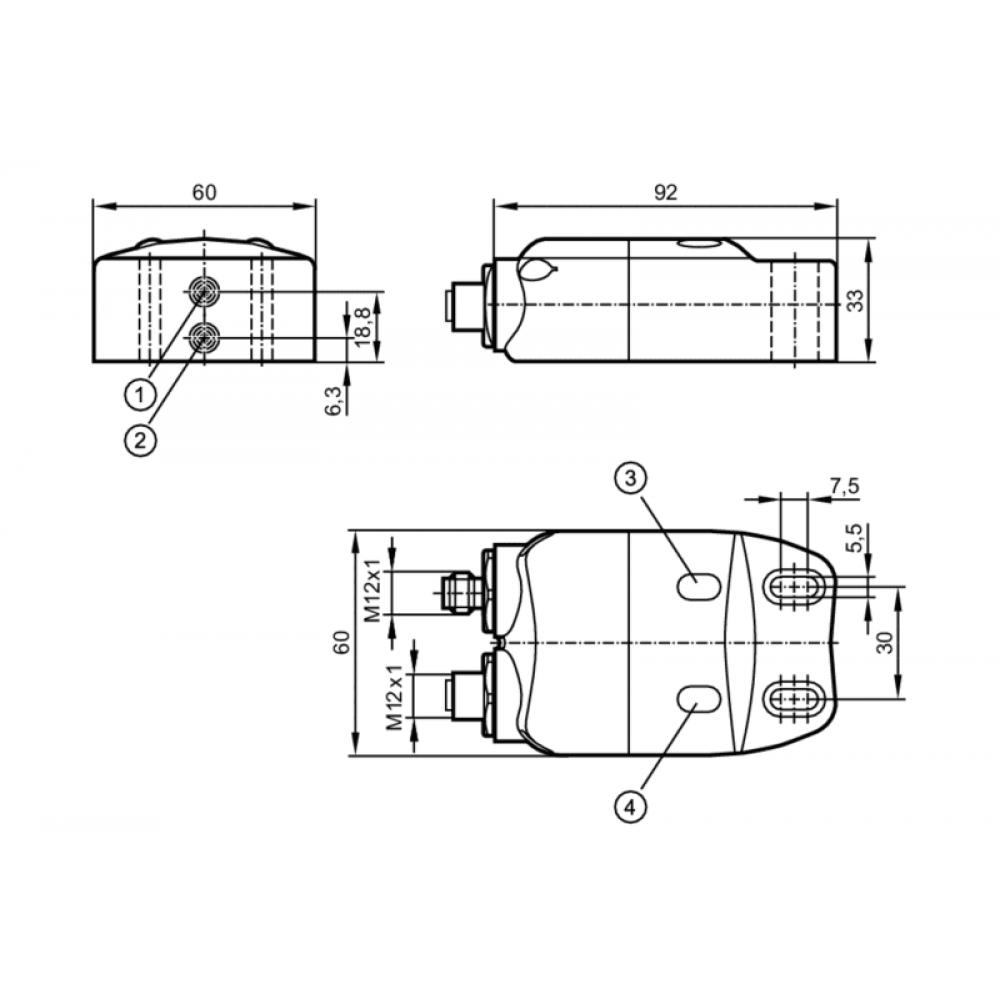

Размеры [mm]

33 x 60 x 92

Материал

корпус: PA (полиамид), винты: нерж.сталь, Шайба: нерж.сталь

Момент затяжки [Nm]

1,8, (Крепежный винт)

Дисплеи / Элементы управления

Дисплей

Состояние выхода

2 x светодиод, жёлтый

Принадлежности

Комплект поставки

Шайбы: 2

винт с цилиндрической головкой: 2 x M5 x 18

Примечания

Упаковочная величина

1 шт.

электрическое подключение — Разъём

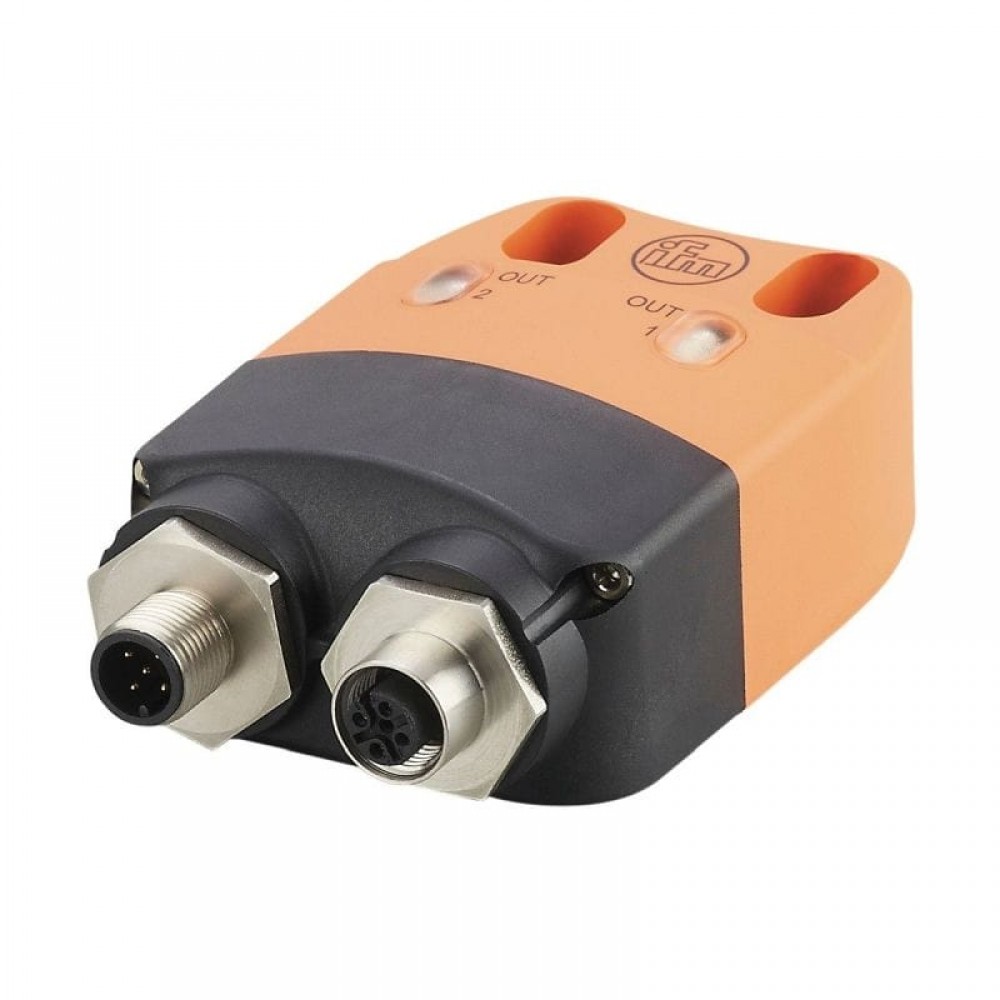

Разъем: 1 x M12

электрическое подключение — разъем

Соединение

Разъем: 1 x M12

IN5417-01 — 18.07.2017 —

Технические характеристики IN5417

Характеристики

Гистерезис [% от Sr]: 1…15
Диапазон срабатывания [mm]: 4
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Корпус: Прямоугольный
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: 15, (подключен 1 выход (максимум))
Рабочее напряжение [V]: 10…30 DC, (по PELV)

Рабочее расстояние срабатывания [mm]: 0…3,25
Размеры [mm]: 33 x 60 x 92
Реальное расстояние срабатывания Sr [mm]: 4 ± 10 %
Смещение точки переключения [% от Sr]: -10…10
Степень защиты: IP 67
Температура окружающей среды [°C]: -25…80
Тип защиты от короткого замыкания: Тактовый
Управление клапаном: 24 (< 20 W)
Функция выходного сигнала: 2 x норм. открытых комм. выхода
Частота переключения DC [Hz]: 500
ЭMC: -
Электрическое исполнение: PNP
