Артикул: IN0091

В наличии

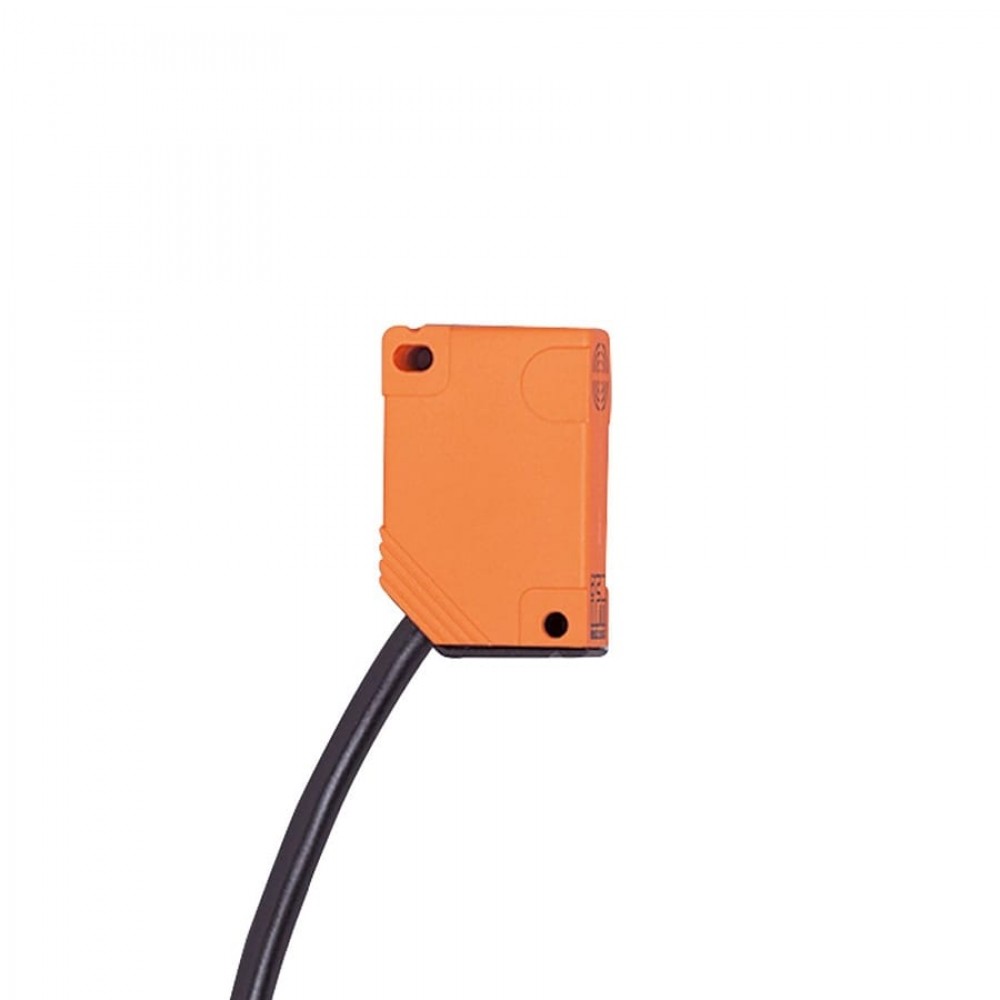

IFM Индуктивный датчик in0091

Name: IFM Индуктивный датчик in0091
Brand: IFM
SKU: IN0091

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик in0091

Артикул: IN0091

Категория: Индуктивные датчики

Технические характеристики IN0091

Характеристики

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Прямоугольный

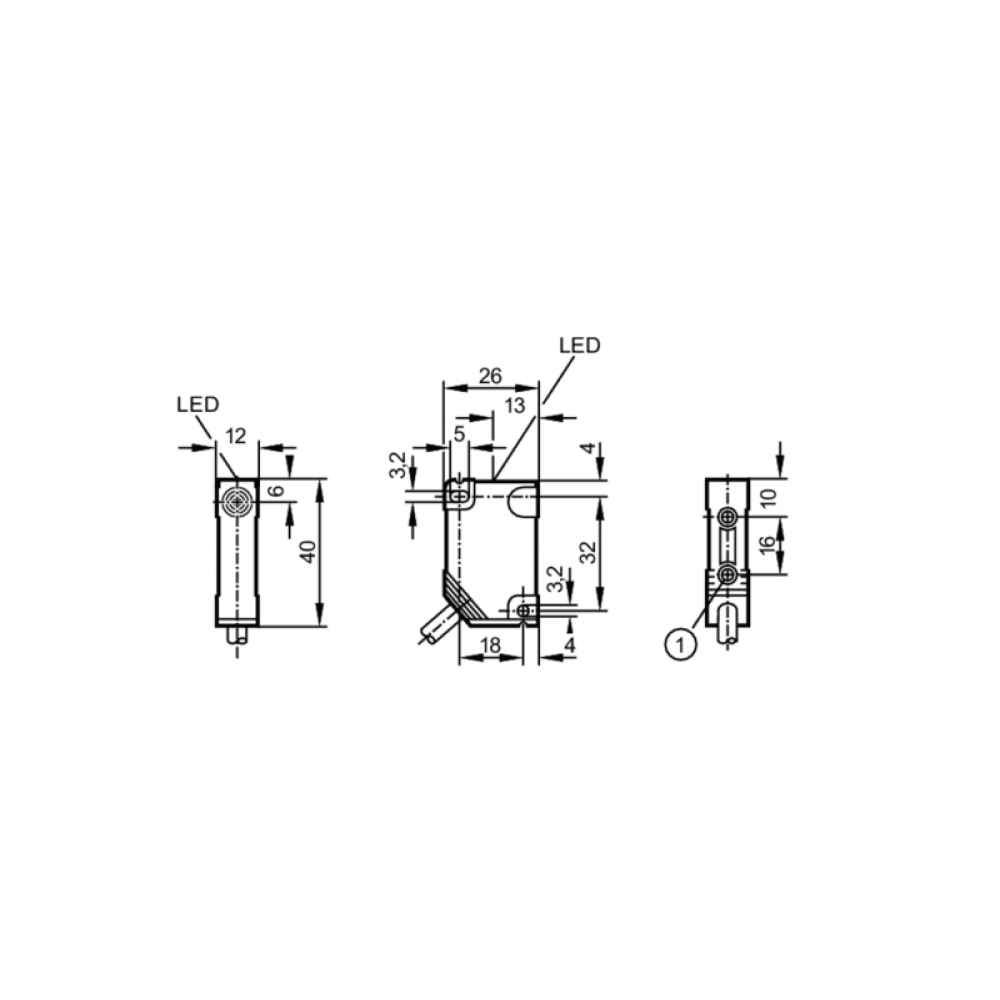

Размеры [mm]

40 x 12 x 26

Электронные данные

Рабочее напряжение [V]

20…250 AC/DC

Класс защиты

Защита от перепутывания полярности

да

Выходы

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

Макс. падение напряжения коммутационного выхода АС [V]

6,7

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

2,0 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)

Постоянный ток нагрузки коммутационного выхода АС [mA]

250, (350 (…50 °C))

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Кратковременный ток нагрузки коммутационного выхода [mA]

2200, (50 ms / 1 Hz)

Частота переключения АС [Hz]

Частота переключения DC [Hz]

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0…1,6

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,25 / алюминий: 0,2 / медь: 0,05

Гистерезис [% от Sr]

1…20

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	1 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011 излучение	класс B

MTTF [годы]

609

Механические данные

Корпус

Прямоугольный

Монтаж

установка заподлицо

Размеры [mm]

40 x 12 x 26

Материал

PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция

Примечания

Рекомендуем проверить прибор на функциональность после короткого замыкания.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR / PVC, 2 x 0,5 mm²

IN0091-00 — 13.01.2017 —

Технические характеристики IN0091

Характеристики

Гистерезис [% от Sr]: 1…20
Диапазон срабатывания [mm]: 2
Защита от короткого замыкания: Нет
Защита от перегрузок по току: Нет
Защита от перепутывания полярности: Да
Класс защиты: II
Корпус: Прямоугольный
Кратковременный ток нагрузки коммутационного выхода [mA]: 2200, (50 ms / 1 Hz)
Макс. падение напряжения коммутационного выхода DC [V]: 6
Макс. падение напряжения коммутационного выхода АС [V]: 6,7
Макс. ток утечки [mA]: 2,0 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
Минимальная нагрузка по току [mA]: 5
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,25 / алюминий: 0,2 / медь: 0,05
