Описание Индуктивный датчик im5138

Артикул: IM5138

Категория: Индуктивные датчики

Технические характеристики IM5138

Характеристики

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Прямоугольный

Размеры [mm]

40 x 40 x 54

Электронные данные

Рабочее напряжение [V]

10…36 DC

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

4,6

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

0,8

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

200

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

15 ± 10 %

Рабочее расстояние срабатывания [mm]

0…12,1

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1…15

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…70

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	8 kV CD / 6 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

1740

Механические данные

Вес [g]

161,7

Корпус

Прямоугольный

Чувствительная поверхность

5 положений по выбору

Монтаж

установка заподлицо

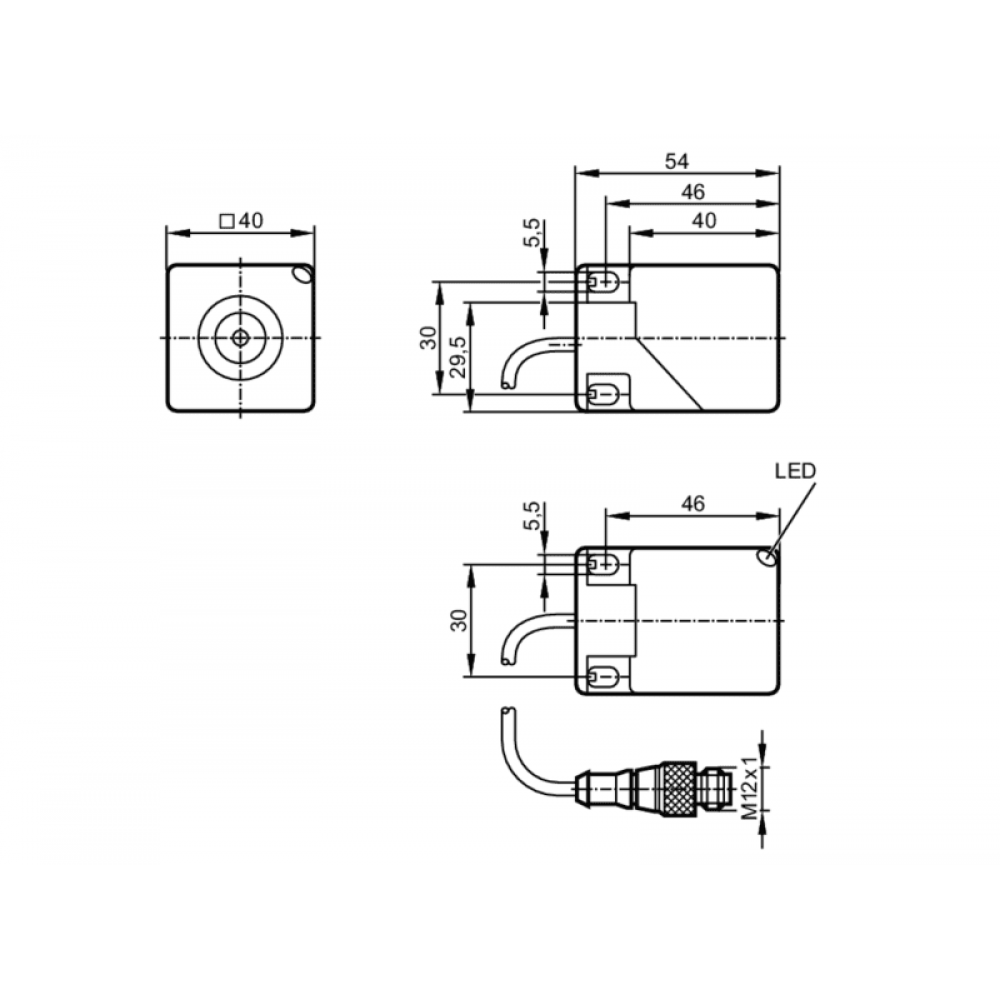

Размеры [mm]

40 x 40 x 54

Материал

PA (полиамид)

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Кабель: 0,8 m, PUR (полиуретан)

Разъем: 1 x M12, Блокировка: Гайка с накаткой, поворотный

IM5138-00 — 07.07.2006 —

Технические характеристики IM5138

Характеристики

Гистерезис [% от Sr]: 1…15
Диапазон срабатывания [mm]: 15
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: II
Корпус: Прямоугольный
Макс. падение напряжения коммутационного выхода DC [V]: 4,6
Макс. ток утечки [mA]: 0,8
Минимальная нагрузка по току [mA]: 2
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100

Рабочее напряжение [V]: 10…36 DC
Рабочее расстояние срабатывания [mm]: 0…12,1
Размеры [mm]: 40 x 40 x 54
Реальное расстояние срабатывания Sr [mm]: 15 ± 10 %
Смещение точки переключения [% от Sr]: -10…10
Степень защиты: IP 67
Температура окружающей среды [°C]: -25…70
Тип защиты от короткого замыкания: Тактовый
Функция выходного сигнала: NO
Частота переключения DC [Hz]: 200
ЭMC: -
Электрическое исполнение: PNP/NPN
