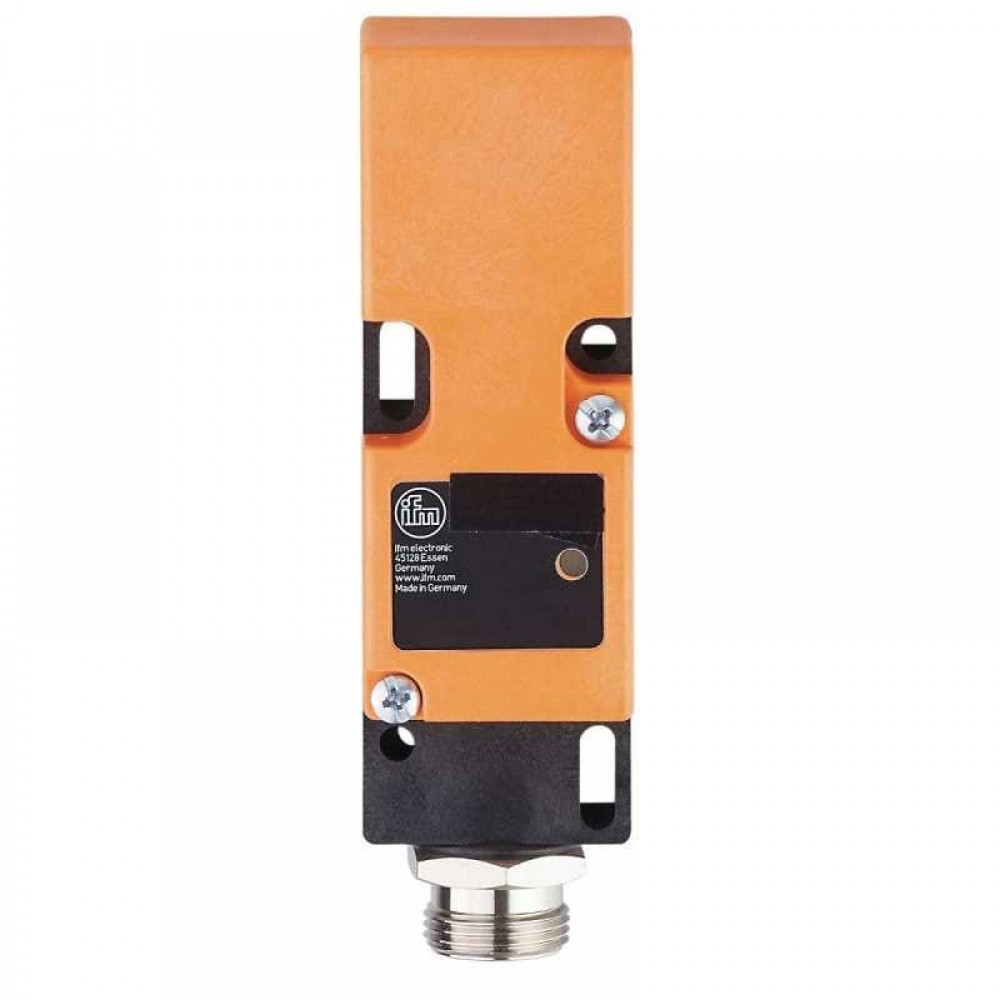

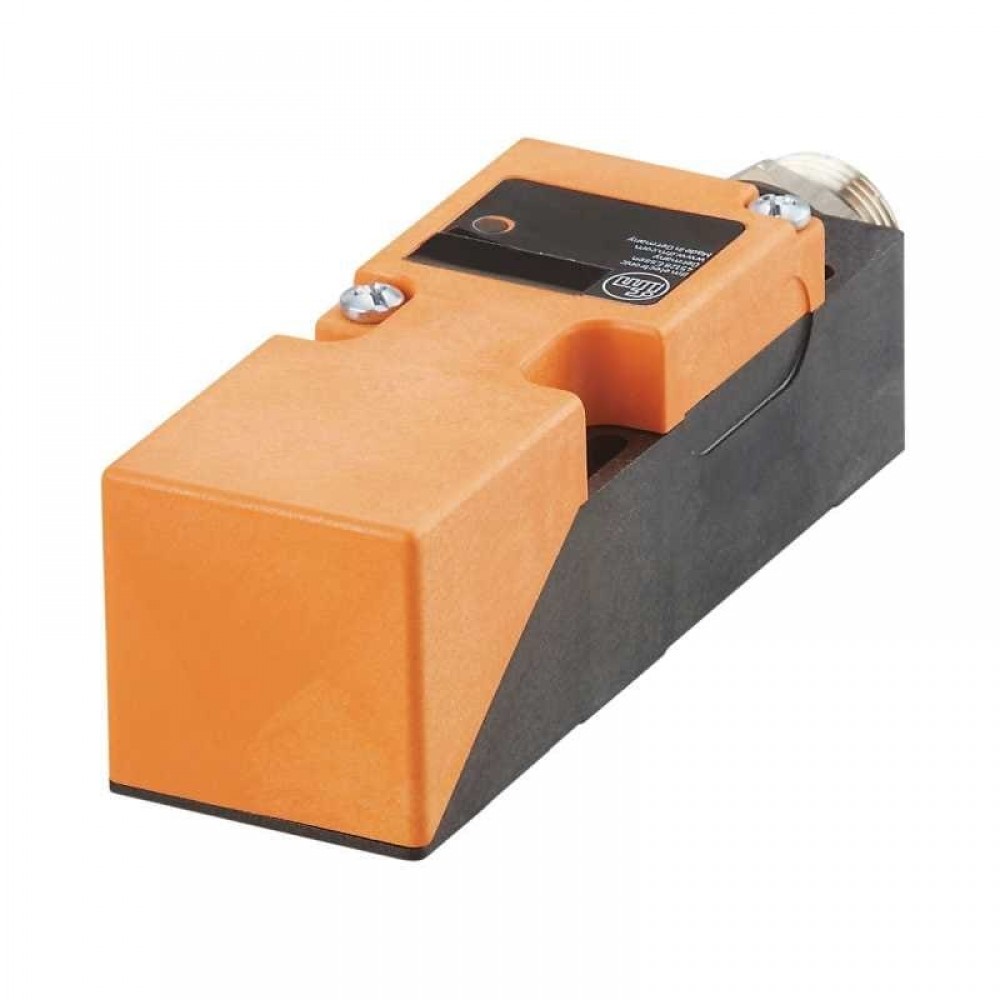

IFM Индуктивный датчик im3505

Name: IFM Индуктивный датчик im3505
Brand: IFM
SKU: IM3505

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик im3505

Артикул: IM3505

Категория: Индуктивные датчики

Технические характеристики IM3505

Характеристики

Функция выходного сигнала

нормально открытый / нормально закрытый, (по выбору)

Диапазон срабатывания [mm]

Корпус

Прямоугольный

Электронные данные

Частота АС [Hz]

47…63

Рабочее напряжение [V]

20…250 AC/DC

Класс защиты

Защита от переполюсовки

нет

Выходы

Функция выходного сигнала

нормально открытый / нормально закрытый, (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

Макс. падение напряжения коммутационного выхода АС [V]

6,5

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)

Постоянный ток нагрузки коммутационного выхода АС [mA]

250, (350 (…50 °C))

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Кратковременный ток нагрузки коммутационного выхода [mA]

2200, (20 ms / 0,5 Hz)

Частота переключения АС [Hz]

Частота переключения DC [Hz]

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

15 ± 10 %

Рабочее расстояние срабатывания [mm]

0…12,1

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1…15

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Степень защиты

IP 65

Испытания / одобрения

ЭMC

EN 60947-5-2
EN 55011	класс B

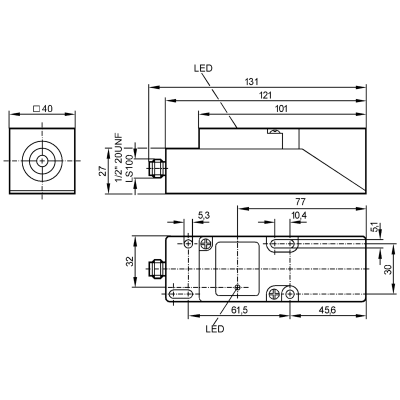

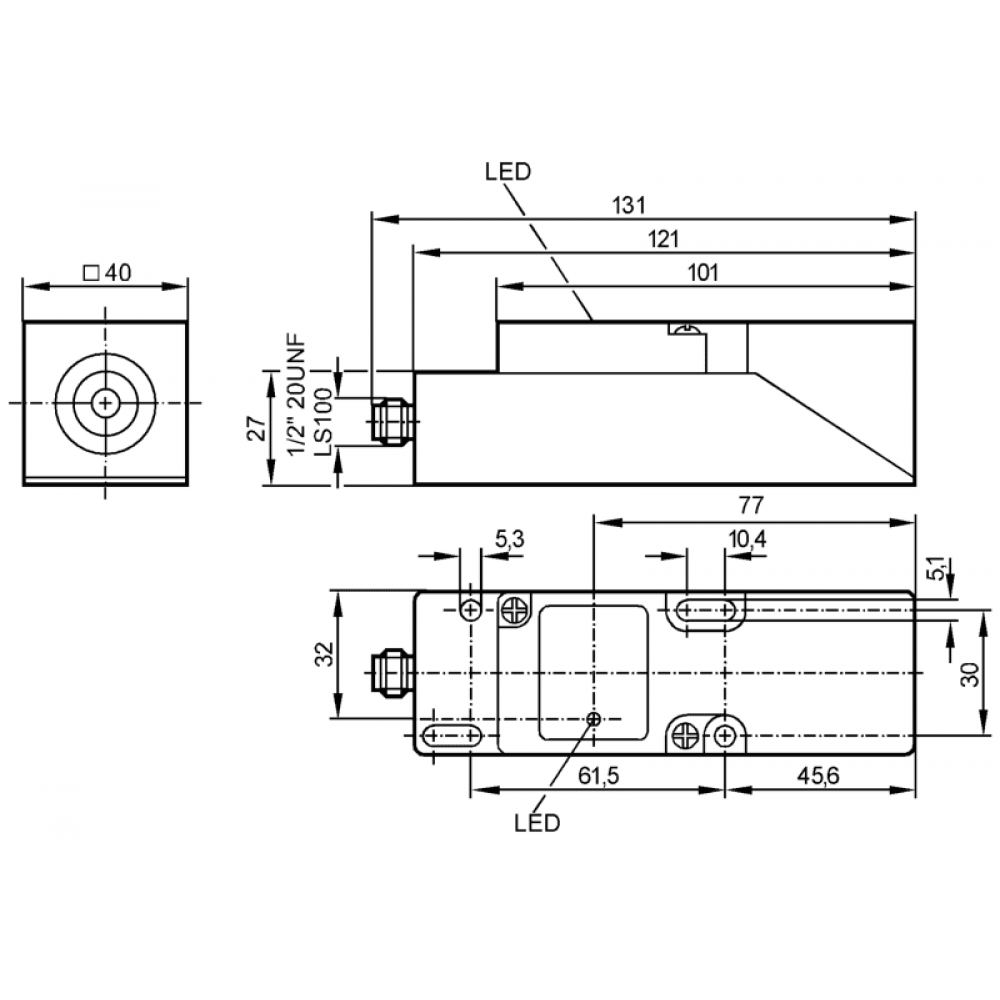

Механические данные

Вес [g]

208,652

Корпус

Прямоугольный

Монтаж

установка заподлицо

Материал

PPE

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, красный

Примечания

5 положений чувствительной поверхности на выбор

Упаковочная величина

1 шт.

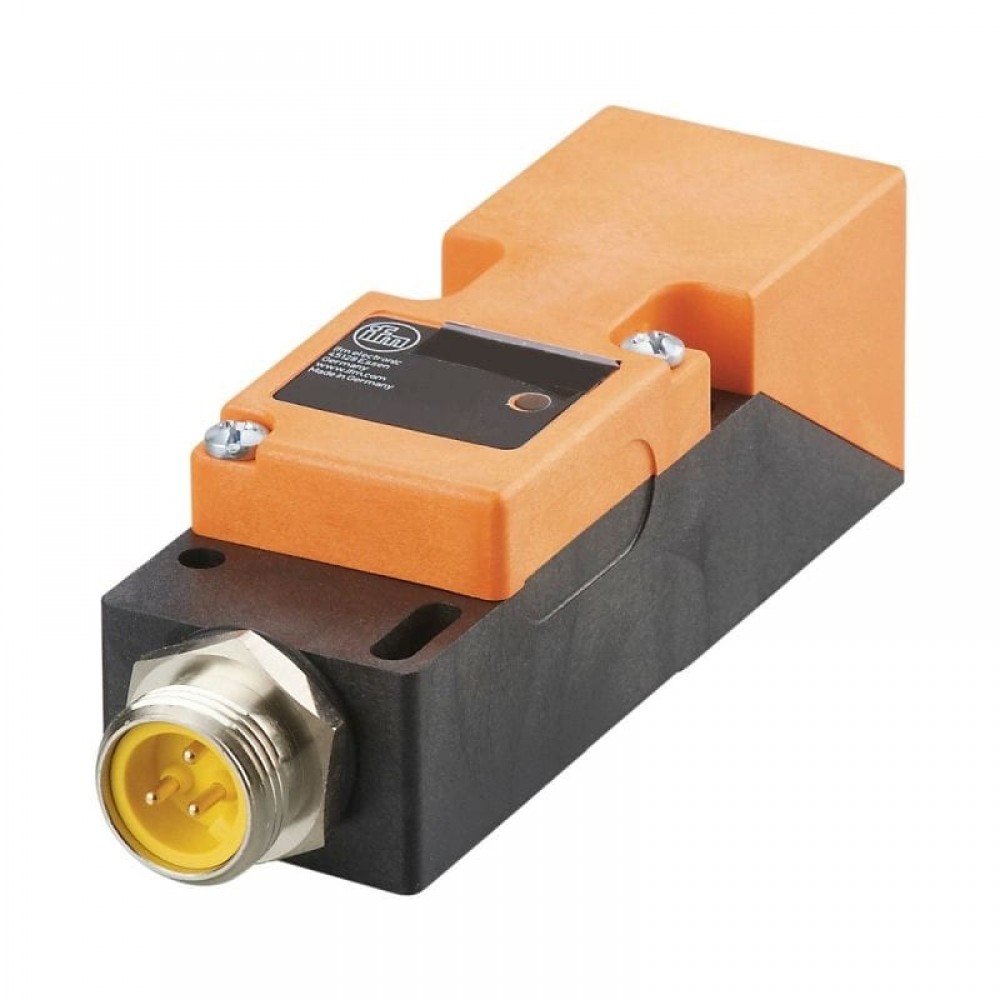

электрическое подключение — разъем

Разъем: 1 x 1/2′

IM3505-00 — 06.03.2003 —

Технические характеристики IM3505

Характеристики

Гистерезис [% от Sr]: 1…15
Диапазон срабатывания [mm]: 15
Защита от короткого замыкания: Нет
Защита от перегрузок по току: Нет
Защита от переполюсовки: Нет
Класс защиты: II
Корпус: Прямоугольный
Кратковременный ток нагрузки коммутационного выхода [mA]: 2200, (20 ms / 0,5 Hz)
Макс. падение напряжения коммутационного выхода DC [V]: 6
Макс. падение напряжения коммутационного выхода АС [V]: 6,5
Макс. ток утечки [mA]: 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
Минимальная нагрузка по току [mA]: 5
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Постоянный ток нагрузки коммутационного выхода АС [mA]: 250, (350 (…50 °C))
Рабочее напряжение [V]: 20…250 AC/DC
Рабочее расстояние срабатывания [mm]: 0…12,1
Реальное расстояние срабатывания Sr [mm]: 15 ± 10 %
Смещение точки переключения [% от Sr]: -10…10
Степень защиты: IP 65
Температура окружающей среды [°C]: -25…80
Функция выходного сигнала: Нормально открытый / нормально закрытый, (по выбору)
Частота АС [Hz]: 47…63
Частота переключения DC [Hz]: 55
Частота переключения АС [Hz]: 20
ЭMC: -
