Артикул: IGM203
В наличии

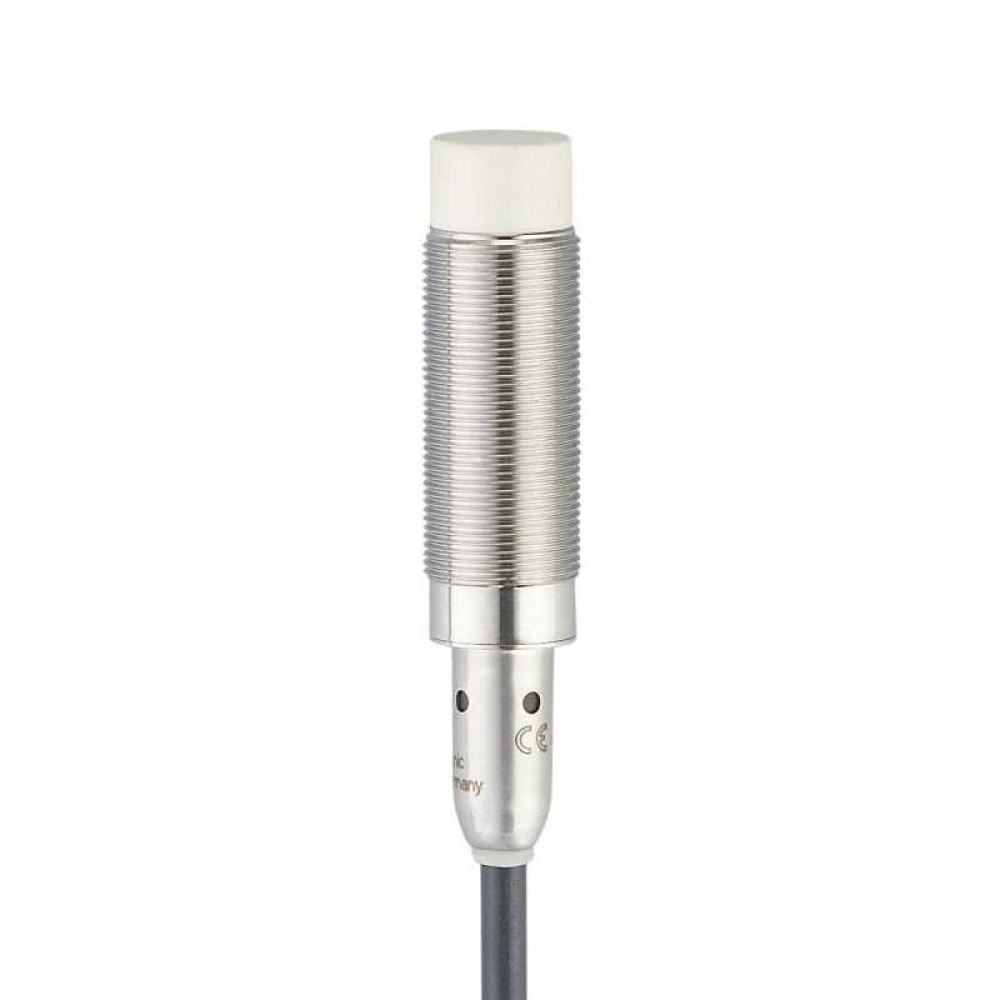

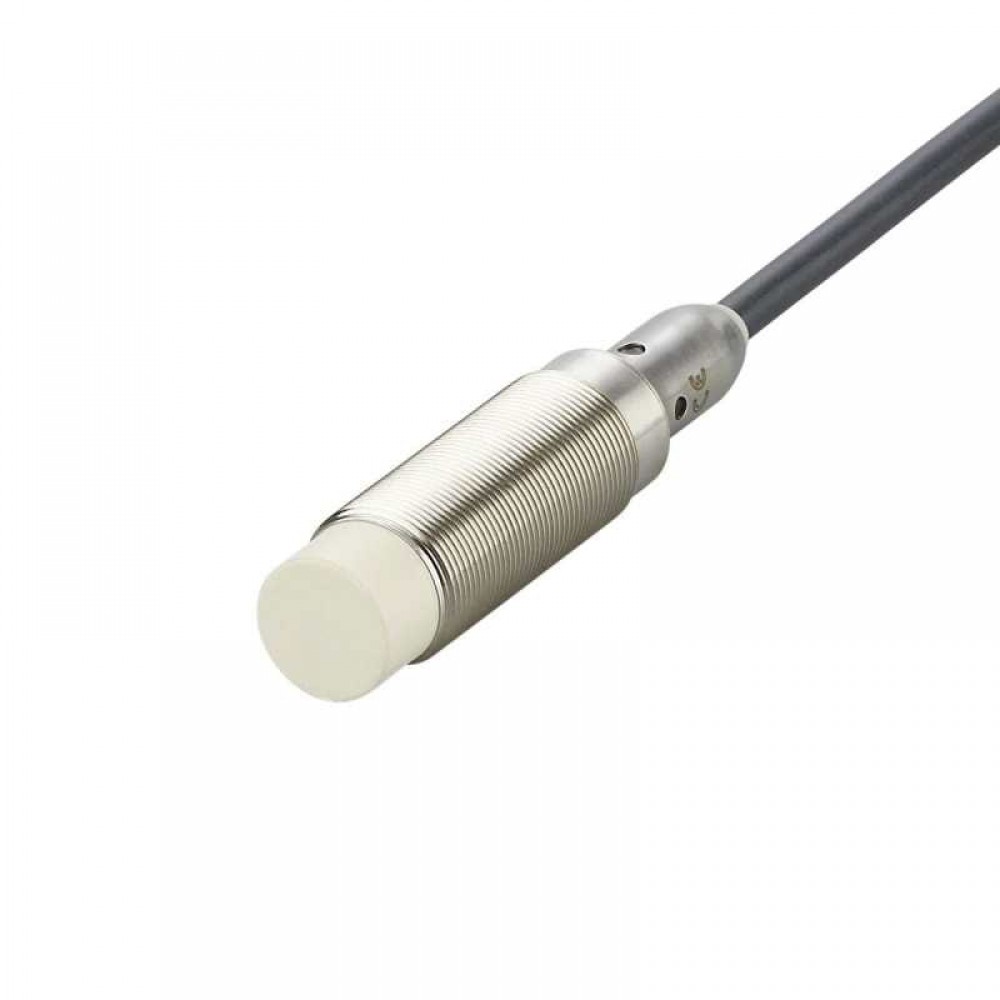

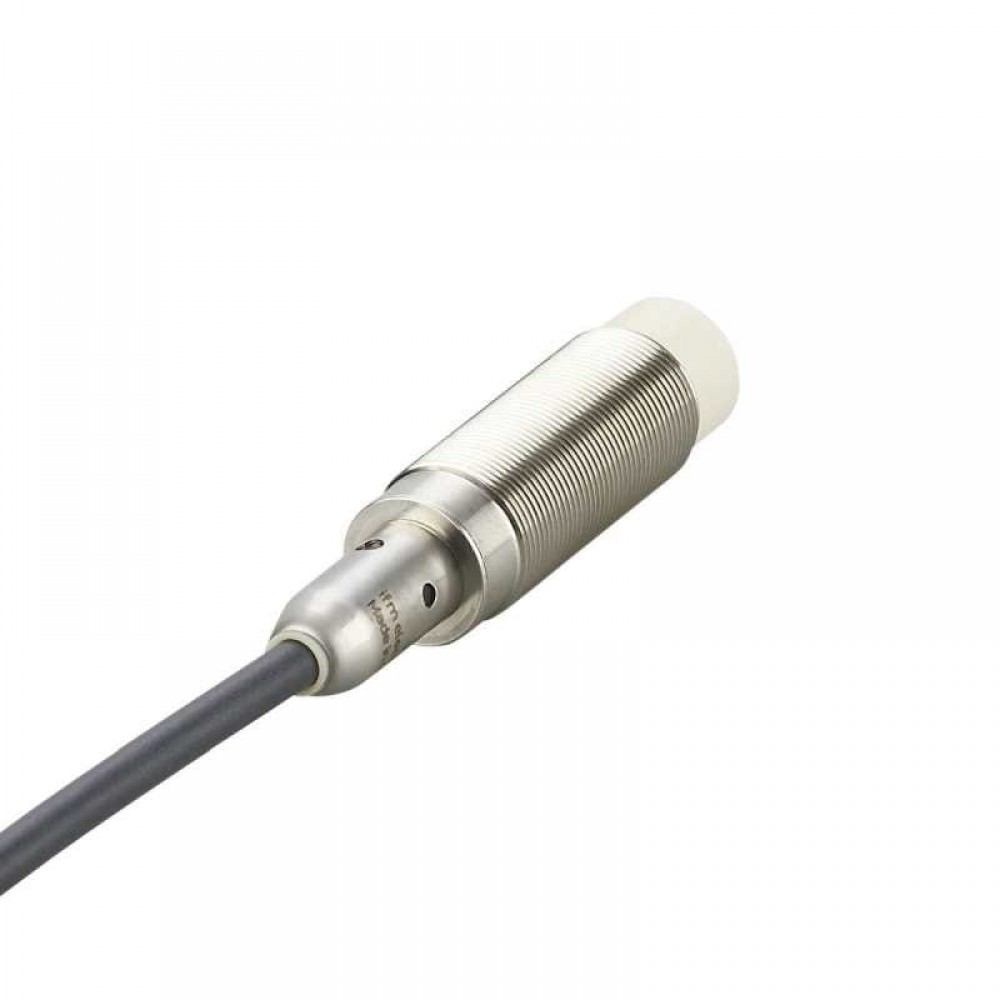

IFM Индуктивный датчик igm203
10 696 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Индуктивный датчик igm203
Артикул: IGM203
Категория: Индуктивные датчики
Технические характеристики IGM203
Общее описание
Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IGM203 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IGM203 — фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Для подвижной тежники, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IGM203 и артикул IGKC012-ASKG/M/6M/ZH
Ключевые особенности
Характеристики Электрическое исполнение PNP/NPN Функция выходного сигнала NO Диапазон срабатывания [mm] 12 Корпус Резьбовой корпус Размеры [mm] M18 x 1
| Характеристики | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электрическое исполнение | PNP/NPN | ||||||||||||||||||||||||||
| Функция выходного сигнала | NO | ||||||||||||||||||||||||||
| Диапазон срабатывания [mm] | 12 | ||||||||||||||||||||||||||
| Корпус | Резьбовой корпус | ||||||||||||||||||||||||||

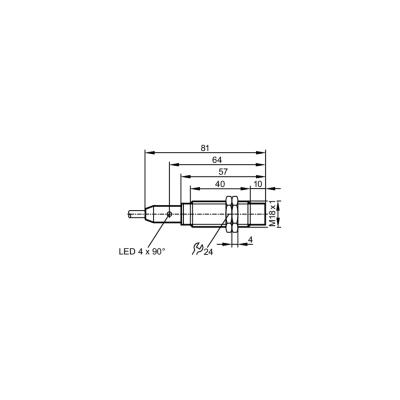

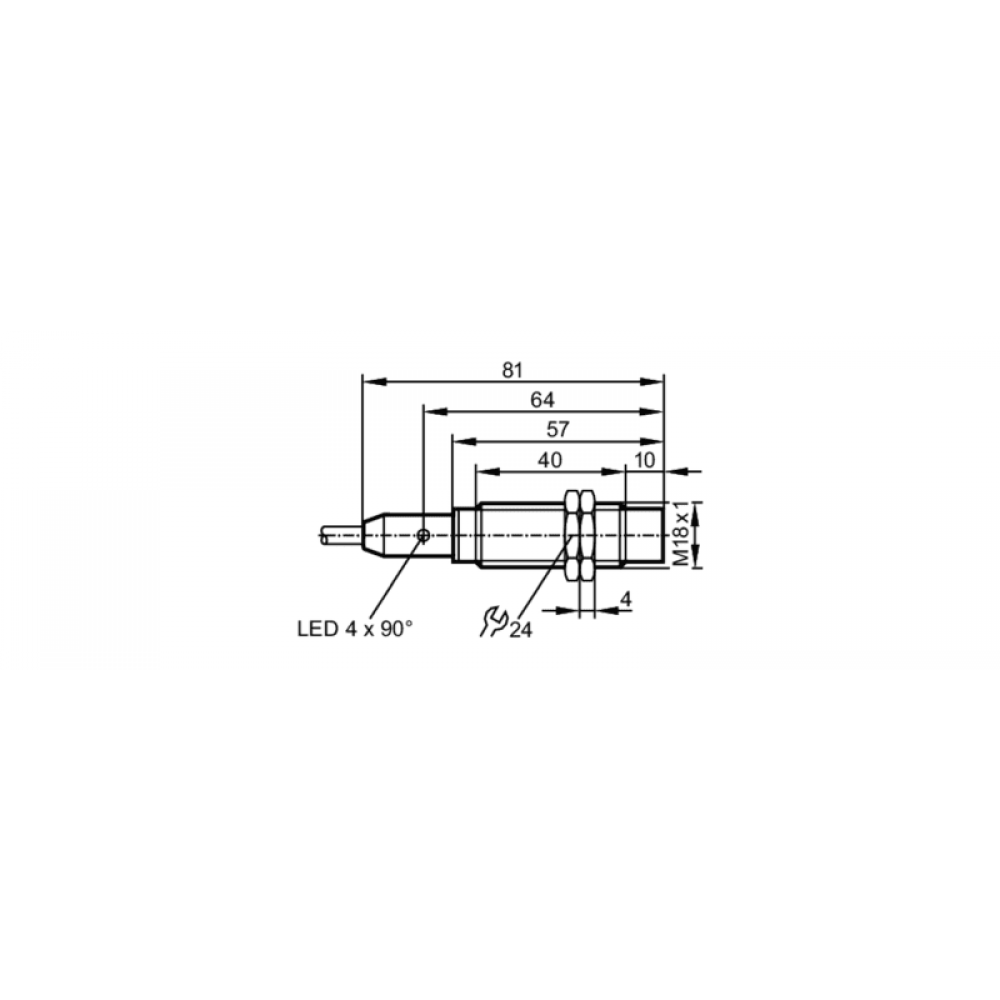

| Размеры [mm] | M18 x 1 / L = 81 | ||||||||||||||||||||||||||
| Приложение | |||||||||||||||||||||||||||
| Особенности | Увеличенное расстояние срабатывания | ||||||||||||||||||||||||||
| Применение | Применение в подвижной технике и сложных условиях | ||||||||||||||||||||||||||
| Электронные данные | |||||||||||||||||||||||||||
| Рабочее напряжение [V] | 10…36 DC | ||||||||||||||||||||||||||
| Потребление тока [mA] | < 10, (только при 3-х проводном подключении) | ||||||||||||||||||||||||||
| Класс защиты | II | ||||||||||||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||||||||||||
| Выходы | |||||||||||||||||||||||||||
| Электрическое исполнение | PNP/NPN | ||||||||||||||||||||||||||
| Функция выходного сигнала | NO | ||||||||||||||||||||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 | ||||||||||||||||||||||||||
| Минимальная нагрузка по току [mA] | 2, (только в 2-х проводной схеме) | ||||||||||||||||||||||||||
| Макс. ток утечки [mA] | 0,5, (только в 2-х проводной схеме) | ||||||||||||||||||||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||||||||||||||||||||||||||
| Частота переключения DC [Hz] | 200 | ||||||||||||||||||||||||||
| Защита от короткого замыкания | да | ||||||||||||||||||||||||||
| Тип защиты от короткого замыкания | тактовый | ||||||||||||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||||||||||||
| Диапазон контроля | |||||||||||||||||||||||||||
| Диапазон срабатывания [mm] | 12 | ||||||||||||||||||||||||||
| Реальное расстояние срабатывания Sr [mm] | 12 ± 10 % | ||||||||||||||||||||||||||
| Рабочее расстояние срабатывания [mm] | 0…9,72 | ||||||||||||||||||||||||||
| Увеличенное расстояние срабатывания | да | ||||||||||||||||||||||||||
| Точность/ погрешность | |||||||||||||||||||||||||||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,45 / медь: 0,35 | ||||||||||||||||||||||||||
| Гистерезис [% от Sr] | 1…20 | ||||||||||||||||||||||||||
| Смещение точки переключения [% от Sr] | -10…10 | ||||||||||||||||||||||||||
| Условия эксплуатации | |||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -40…85 | ||||||||||||||||||||||||||
| Степень защиты | IP 67, IP 69K | ||||||||||||||||||||||||||
| Испытания / одобрения | |||||||||||||||||||||||||||
| ЭMC |
| ||||||||||||||||||||||||||
| Виброустойчивость |
| ||||||||||||||||||||||||||
| Ударопрочность |
| ||||||||||||||||||||||||||
| Постоянная ударопрочность |
| ||||||||||||||||||||||||||
| Быстрые изменения температуры |
| ||||||||||||||||||||||||||
| Тестирование солевым туманом |
| ||||||||||||||||||||||||||
| MTTF [годы] | 1195 | ||||||||||||||||||||||||||
| Сертификат UL |
| ||||||||||||||||||||||||||
| Механические данные | |||||||||||||||||||||||||||
| Вес [g] | 307 | ||||||||||||||||||||||||||
| Корпус | Резьбовой корпус | ||||||||||||||||||||||||||
| Монтаж | незаподлицо | ||||||||||||||||||||||||||
| Размеры [mm] | M18 x 1 / L = 81 | ||||||||||||||||||||||||||
| Обозначение резьбы | M18 x 1 | ||||||||||||||||||||||||||
| Материал | корпус: нерж.сталь, активная поверхность: LCP натуральный, светодиодное окно: PEI, крепежные гайки: латунь | ||||||||||||||||||||||||||
| Дисплеи / Элементы управления | |||||||||||||||||||||||||||
| Дисплей |
| ||||||||||||||||||||||||||
| Принадлежности | |||||||||||||||||||||||||||
| Комплект поставки |
| ||||||||||||||||||||||||||
| Примечания | |||||||||||||||||||||||||||
| Упаковочная величина | 1 шт. | ||||||||||||||||||||||||||
| электрическое подключение | |||||||||||||||||||||||||||
| Соединение | Кабель: 6 m, PUR (полиуретан), Ø 5,4 mm, поведение сжигания в соответствии с ECE R118 рев. 2, 3 x 0,5 mm² | ||||||||||||||||||||||||||
| IGM203-03 — 31.08.2017 — | |||||||||||||||||||||||||||
Технические характеристики IGM203
Характеристики
- Гистерезис [% от Sr]
- 1…20
- Диапазон срабатывания [mm]
- 12
- Защита от короткого замыкания
- Да
- Защита от перегрузок по току
- Да
- Защита от переполюсовки
- Да
- Класс защиты
- II
- Корпус
- Резьбовой корпус
- Макс. падение напряжения коммутационного выхода DC [V]
- 2,5
- Макс. ток утечки [mA]
- 0,5, (только в 2-х проводной схеме)
- Минимальная нагрузка по току [mA]
- 2, (только в 2-х проводной схеме)
- Особенности
- Увеличенное расстояние срабатывания
- Поправочный коэффициент
- Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,45 / медь: 0,35
- Постоянный ток нагрузки коммутационного выхода DC [mA]
- 100
- Потребление тока [mA]
- < 10, (только при 3-х проводном подключении)
- Применение
- Применение в подвижной технике и сложных условиях
- Рабочее напряжение [V]
- 10…36 DC
- Рабочее расстояние срабатывания [mm]
- 0…9,72
- Размеры [mm]
- M18 x 1 / L = 81
- Реальное расстояние срабатывания Sr [mm]
- 12 ± 10 %
- Смещение точки переключения [% от Sr]
- -10…10
- Степень защиты
- IP 67, IP 69K
- Температура окружающей среды [°C]
- -40…85
- Тип защиты от короткого замыкания
- Тактовый
- Увеличенное расстояние срабатывания
- Да
- Функция выходного сигнала
- NO
- Частота переключения DC [Hz]
- 200
- ЭMC
- -
- Электрическое исполнение
- PNP/NPN
