Артикул: IG514A
В наличии

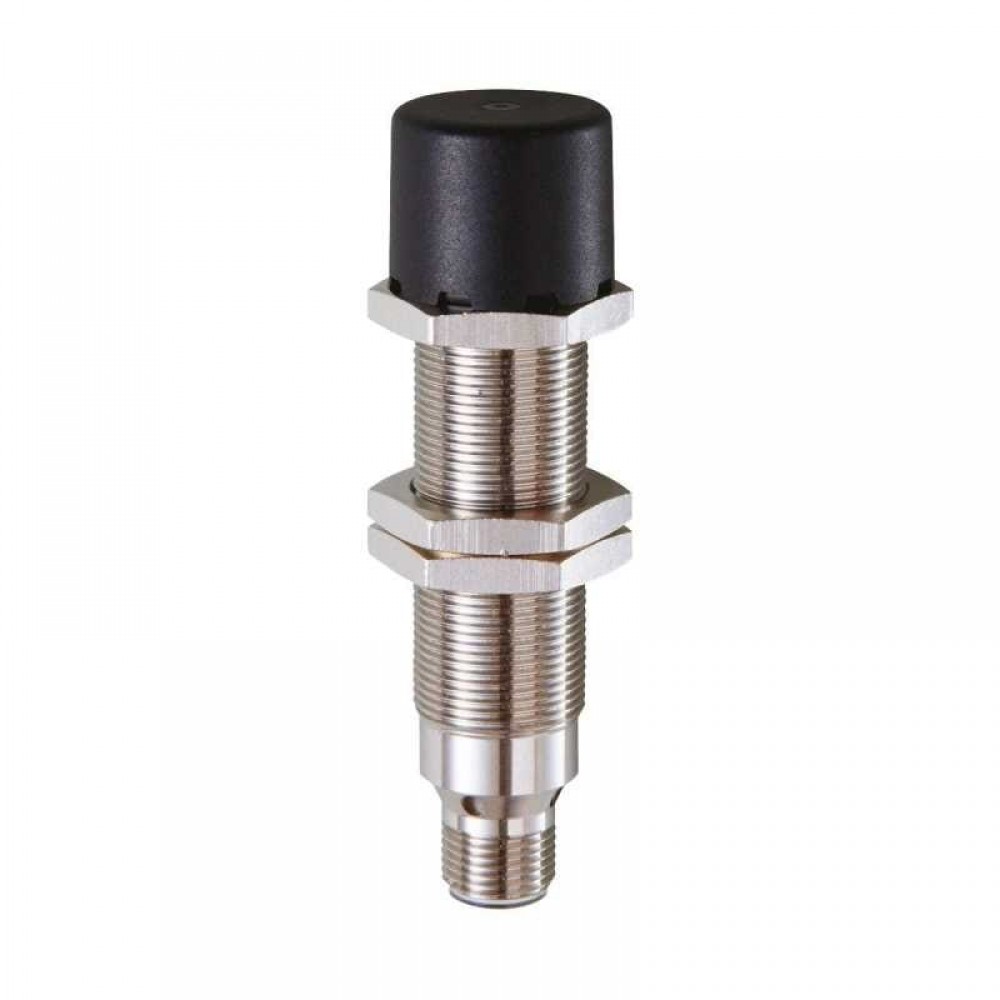

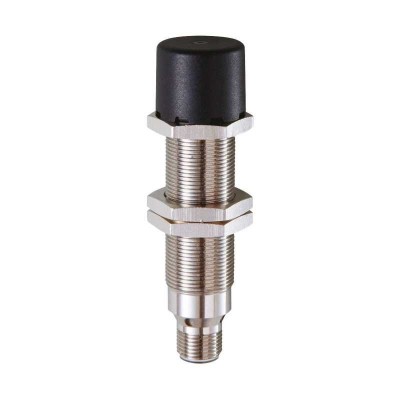

IFM Индуктивный датчик ig514a
16 532 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Индуктивный датчик ig514a
Артикул: IG514A
Категория: Индуктивные датчики
Технические характеристики IG514A
Общее описание
Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IG514A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IG514A — фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывобезопасные, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IG514A и артикул IGA4010-CPKG/V4A/US/3D
Ключевые особенности
- Для применения во взрывоопасной среде
- Дополнительная функция выходного сигнала Н.О./Н.З.
- Прямое подключение к устройству управления без коммутирующего усилителя
- С предустановленным защитным колпачком
- Прочный металлический корпус для применения в тяжелых условиях эксплуатации
| Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Электрическое исполнение | PNP | ||||||||||
| Функция выходного сигнала | комплементарный | ||||||||||
| Диапазон срабатывания [mm] | 10 | ||||||||||
| Корпус | Резьбовой корпус | ||||||||||

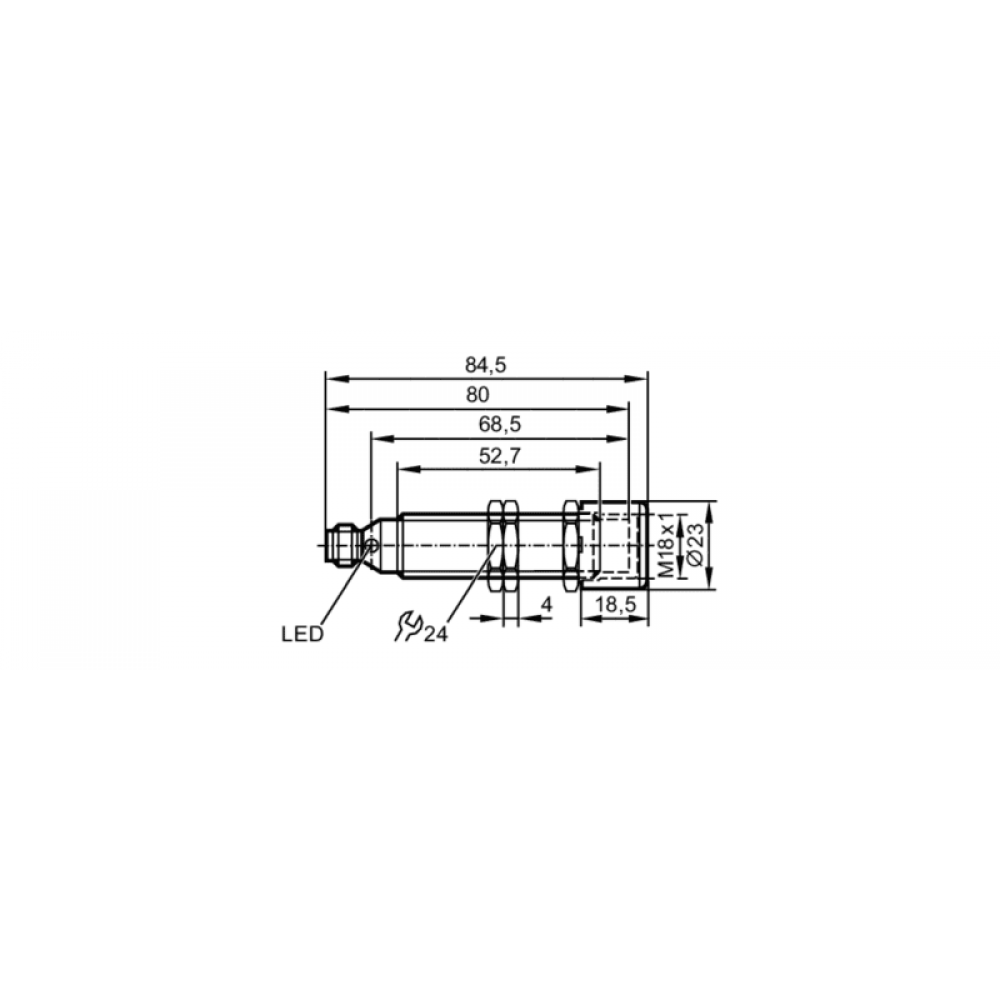

| Размеры [mm] | M18 x 1 / L = 80 | ||||||||||
| Приложение | |||||||||||
| Установка | использование во взрывоопасных зонах только с установленным защитным колпачком | ||||||||||
| Электронные данные | |||||||||||
| Рабочее напряжение [V] | 10…30 DC | ||||||||||
| Потребление тока [mA] | < 20 | ||||||||||
| Класс защиты | III | ||||||||||
| Защита от переполюсовки | да | ||||||||||
| Выходы | |||||||||||
| Электрическое исполнение | PNP | ||||||||||
| Функция выходного сигнала | комплементарный | ||||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 | ||||||||||
| Макс. ток утечки [mA] | 0,1 | ||||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||||||||||
| Частота переключения DC [Hz] | 300 | ||||||||||
| Защита от короткого замыкания | да | ||||||||||
| Тип защиты от короткого замыкания | тактовый | ||||||||||
| Защита от перегрузок по току | да | ||||||||||
| Диапазон контроля | |||||||||||
| Диапазон срабатывания [mm] | 10 | ||||||||||
| Реальное расстояние срабатывания Sr [mm] | 10 ± 10 % | ||||||||||
| Рабочее расстояние срабатывания [mm] | 0…8,1 | ||||||||||
| Точность/ погрешность | |||||||||||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 | ||||||||||
| Гистерезис [% от Sr] | 1…20 | ||||||||||
| Смещение точки переключения [% от Sr] | -15…15 | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -20…60 | ||||||||||
| Степень защиты | IP 67 | ||||||||||
| Испытания / одобрения | |||||||||||
| Маркировка АТЕХ | II 3D Ex tc IIIC T80°C Dc X | ||||||||||
| ЭMC |
| ||||||||||
| MTTF [годы] | 1326 | ||||||||||
| Механические данные | |||||||||||
| Вес [g] | 303,5 | ||||||||||
| Корпус | Резьбовой корпус | ||||||||||
| Монтаж | незаподлицо | ||||||||||
| Размеры [mm] | M18 x 1 / L = 80 | ||||||||||
| Обозначение резьбы | M18 x 1 | ||||||||||
| Материал | корпус: нерж. сталь (1.4404 / 316L), активная поверхность: PBT (полибутилентерефталат) оранжевый, крепежные гайки: нерж.сталь, Защитная крышка: PA (полиамид) | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Дисплей |
| ||||||||||
| Принадлежности | |||||||||||
| Комплект поставки |
| ||||||||||
| Примечания | |||||||||||
| Упаковочная величина | 1 шт. | ||||||||||
| электрическое подключение — разъем | |||||||||||
| Соединение | Разъем: 1 x M12 | ||||||||||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — IG514A — 25.11.2020 — | |||||||||||
Технические характеристики IG514A
Характеристики
- Гистерезис [% от Sr]
- 1…20
- Диапазон срабатывания [mm]
- 10
- Защита от короткого замыкания
- Да
- Защита от перегрузок по току
- Да
- Защита от переполюсовки
- Да
- Класс защиты
- III
- Корпус
- Резьбовой корпус
- Макс. падение напряжения коммутационного выхода DC [V]
- 2,5
- Макс. ток утечки [mA]
- 0,1
- Маркировка АТЕХ
- II 3D Ex tc IIIC T80°C Dc X
- Поправочный коэффициент
- Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
- Постоянный ток нагрузки коммутационного выхода DC [mA]
- 100
- Потребление тока [mA]
- < 20
- Рабочее напряжение [V]
- 10…30 DC
- Рабочее расстояние срабатывания [mm]
- 0…8,1
- Размеры [mm]
- M18 x 1 / L = 80
- Реальное расстояние срабатывания Sr [mm]
- 10 ± 10 %
- Смещение точки переключения [% от Sr]
- -15…15
- Степень защиты
- IP 67
- Температура окружающей среды [°C]
- -20…60
- Тип защиты от короткого замыкания
- Тактовый
- Установка
- Использование во взрывоопасных зонах только с установленным защитным колпачком
- Функция выходного сигнала
- Комплементарный
- Частота переключения DC [Hz]
- 300
- ЭMC
- -
- Электрическое исполнение
- PNP
