Артикул: IG0305
В наличии

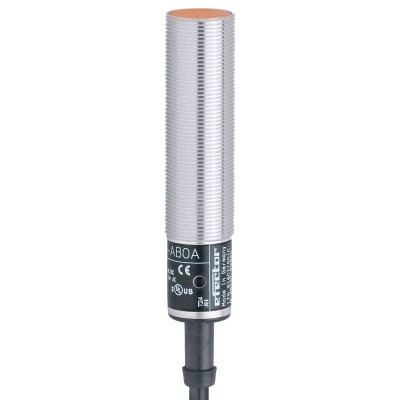

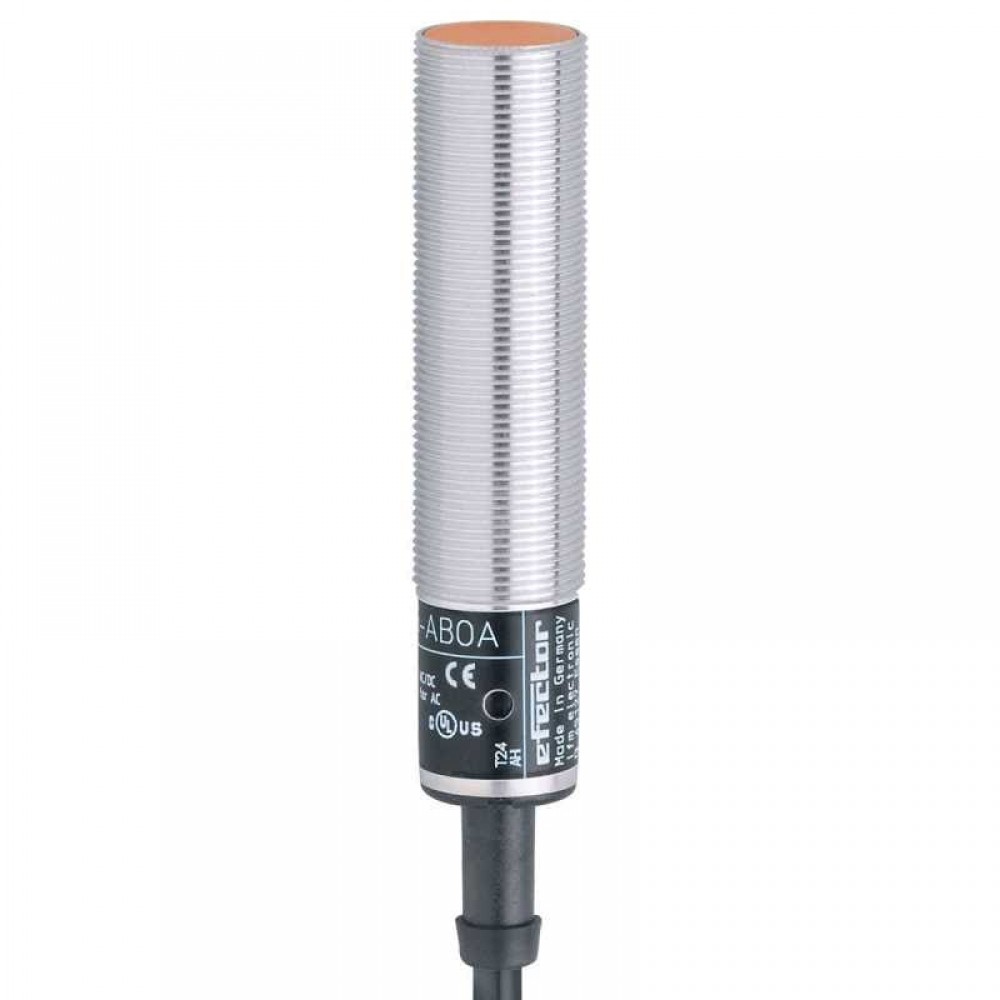

IFM Индуктивный датчик ig0305
19 072 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Индуктивный датчик ig0305
Артикул: IG0305
Категория: Индуктивные датчики
Технические характеристики IG0305
Общее описание
Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IG0305 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IG0305 — фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, AC/DC и АС датчики, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IG0305 и артикул IGA2005-ABOA/RT
Ключевые особенности
- С комбинированной ступенью AC/DC
- Двухпроводная технология
- Широкий диапазон рабочих температур
- Прочный металлический корпус для применения в тяжелых условиях эксплуатации
| Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Функция выходного сигнала | NO | ||||||||||
| Диапазон срабатывания [mm] | 5 | ||||||||||
| Корпус | Резьбовой корпус | ||||||||||

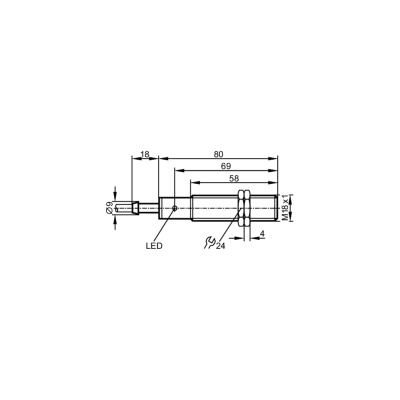

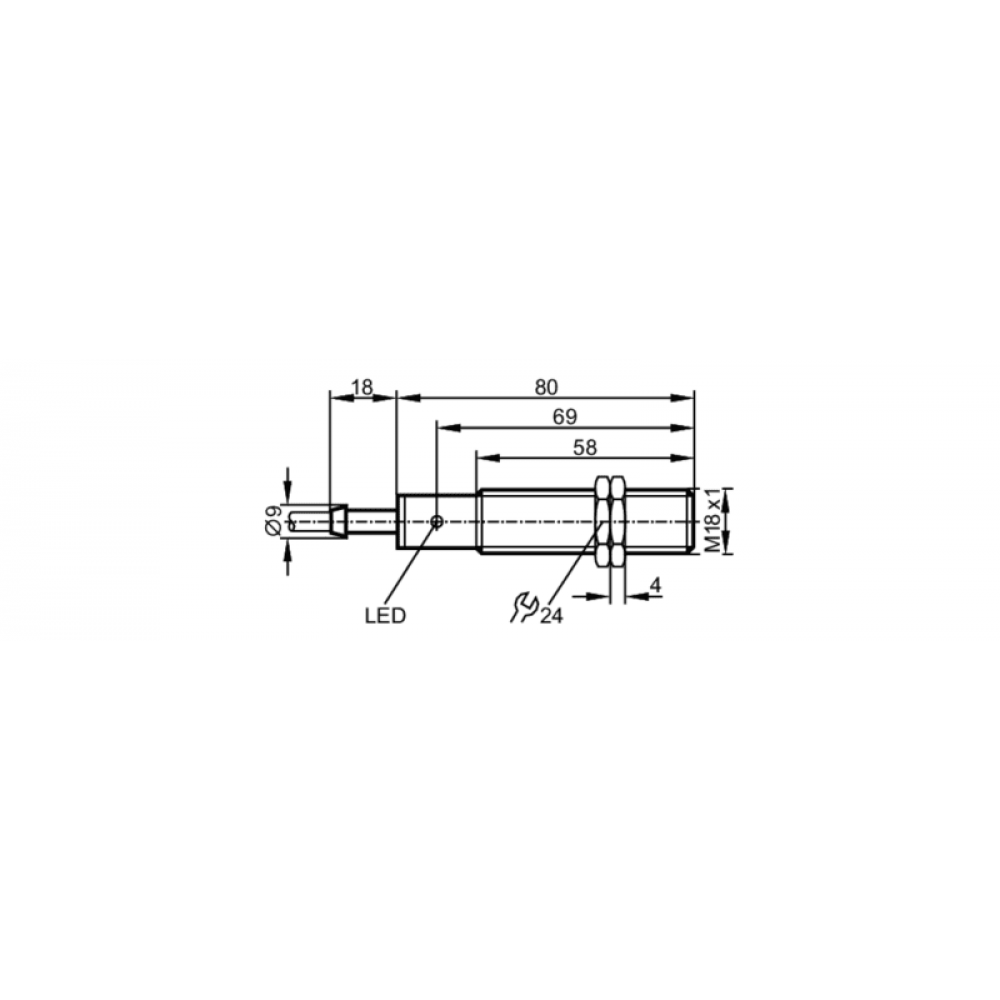

| Размеры [mm] | M18 x 1 / L = 80 | ||||||||||
| Электронные данные | |||||||||||
| Рабочее напряжение [V] | 20…250 AC/DC | ||||||||||
| Класс защиты | II | ||||||||||
| Защита от перепутывания полярности | нет | ||||||||||
| Выходы | |||||||||||
| Функция выходного сигнала | NO | ||||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 6 | ||||||||||
| Макс. падение напряжения коммутационного выхода АС [V] | 6,5 | ||||||||||
| Минимальная нагрузка по току [mA] | 5 | ||||||||||
| Макс. ток утечки [mA] | 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC) | ||||||||||
| Постоянный ток нагрузки коммутационного выхода АС [mA] | 250, (350 (…50 °C)) | ||||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||||||||||
| Кратковременный ток нагрузки коммутационного выхода [mA] | 2200, (20 ms / 0,5 Hz) | ||||||||||
| Частота переключения АС [Hz] | 25 | ||||||||||
| Частота переключения DC [Hz] | 50 | ||||||||||
| Защита от короткого замыкания | нет | ||||||||||
| Защита от перегрузок по току | нет | ||||||||||
| Диапазон контроля | |||||||||||
| Диапазон срабатывания [mm] | 5 | ||||||||||
| Реальное расстояние срабатывания Sr [mm] | 5 ± 10 % | ||||||||||
| Рабочее расстояние срабатывания [mm] | 0…4,05 | ||||||||||
| Точность/ погрешность | |||||||||||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 | ||||||||||
| Гистерезис [% от Sr] | 1…15 | ||||||||||
| Смещение точки переключения [% от Sr] | -10…10 | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -25…80 | ||||||||||
| Степень защиты | IP 67 | ||||||||||
| Испытания / одобрения | |||||||||||
| ЭMC |
| ||||||||||
| MTTF [годы] | 609 | ||||||||||
| Сертификат UL |
| ||||||||||
| Механические данные | |||||||||||
| Вес [g] | 154,8 | ||||||||||
| Корпус | Резьбовой корпус | ||||||||||
| Монтаж | установка заподлицо | ||||||||||
| Размеры [mm] | M18 x 1 / L = 80 | ||||||||||
| Обозначение резьбы | M18 x 1 | ||||||||||
| Материал | латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) натуральный, светодиодное окно: PBT (полибутилентерефталат) натуральный | ||||||||||
| Момент затяжки [Nm] | 23 | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Дисплей |
| ||||||||||
| Электрическое подключение | |||||||||||
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция | ||||||||||
| Принадлежности | |||||||||||
| Комплект поставки |
| ||||||||||
| Примечания | |||||||||||
| Примечания |
| ||||||||||
| Упаковочная величина | 1 шт. | ||||||||||
| электрическое подключение | |||||||||||
| Соединение | Кабель: 2 m, PVC (поливинилхлорид), 2 x 0,5 mm² | ||||||||||
| IG0305-01 — 03.01.2019 — | |||||||||||
Технические характеристики IG0305
Характеристики
- Гистерезис [% от Sr]
- 1…15
- Диапазон срабатывания [mm]
- 5
- Защита от короткого замыкания
- Нет
- Защита от перегрузок по току
- Нет
- Защита от перепутывания полярности
- Нет
- Класс защиты
- II
- Корпус
- Резьбовой корпус
- Кратковременный ток нагрузки коммутационного выхода [mA]
- 2200, (20 ms / 0,5 Hz)
- Макс. падение напряжения коммутационного выхода DC [V]
- 6
- Макс. падение напряжения коммутационного выхода АС [V]
- 6,5
- Макс. ток утечки [mA]
- 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
- Минимальная нагрузка по току [mA]
- 5
- Поправочный коэффициент
- Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
- Постоянный ток нагрузки коммутационного выхода DC [mA]
- 100
- Постоянный ток нагрузки коммутационного выхода АС [mA]
- 250, (350 (…50 °C))
- Рабочее напряжение [V]
- 20…250 AC/DC
- Рабочее расстояние срабатывания [mm]
- 0…4,05
- Размеры [mm]
- M18 x 1 / L = 80
- Реальное расстояние срабатывания Sr [mm]
- 5 ± 10 %
- Смещение точки переключения [% от Sr]
- -10…10
- Степень защиты
- IP 67
- Температура окружающей среды [°C]
- -25…80
- Функция выходного сигнала
- NO
- Частота переключения DC [Hz]
- 50
- Частота переключения АС [Hz]
- 25
- ЭMC
- -
