Артикул: IF5783

В наличии

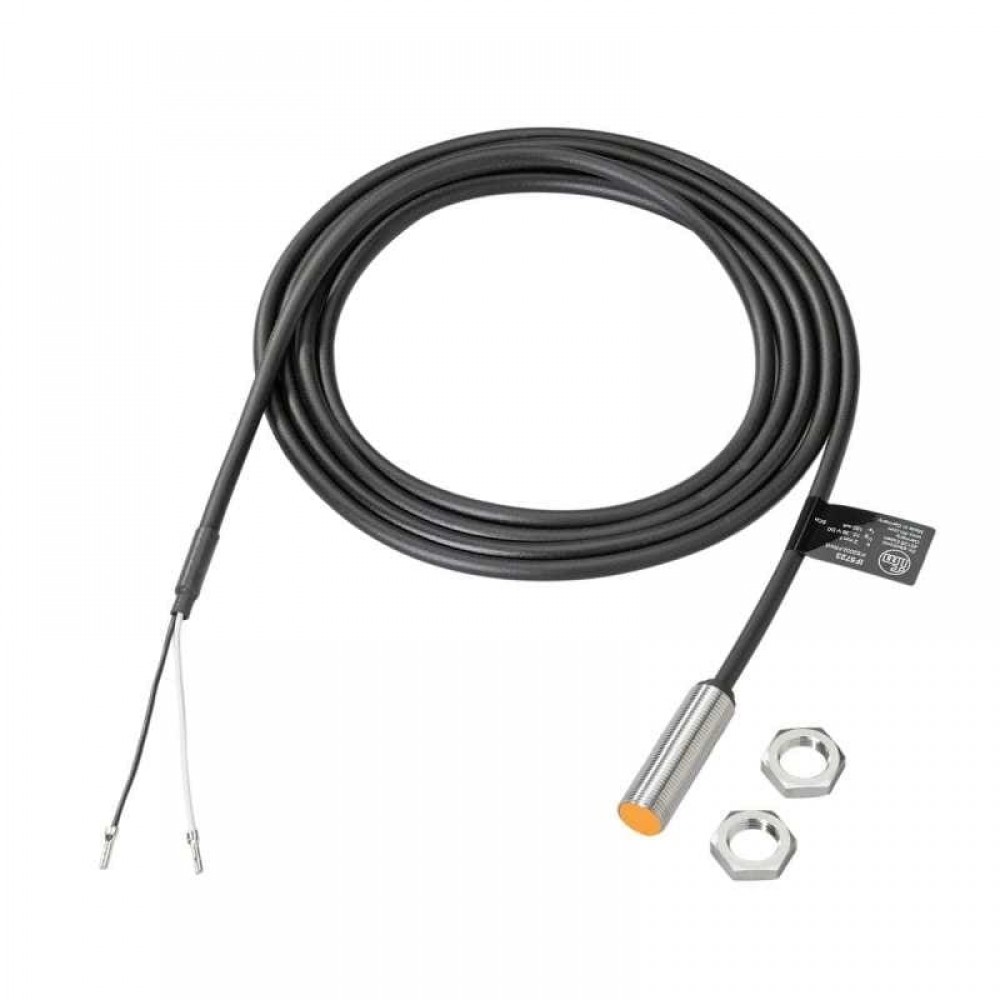

IFM Индуктивный датчик if5783

Name: IFM Индуктивный датчик if5783
Brand: IFM
SKU: IF5783

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик if5783

Артикул: IF5783

Категория: Индуктивные датчики

Технические характеристики IF5783

Характеристики

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

нормально открытый / нормально закрытый, (по выбору)

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M12 x 1 / L = 40

Электронные данные

Рабочее напряжение [V]

10…36 DC

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

нормально открытый / нормально закрытый, (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

4,6

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

0,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

150

Частота переключения DC [Hz]

1200

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0…1,6

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1…15

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 CD / 8 AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 60947-5-2
EN 55011	класс B

MTTF [годы]

2554

Механические данные

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

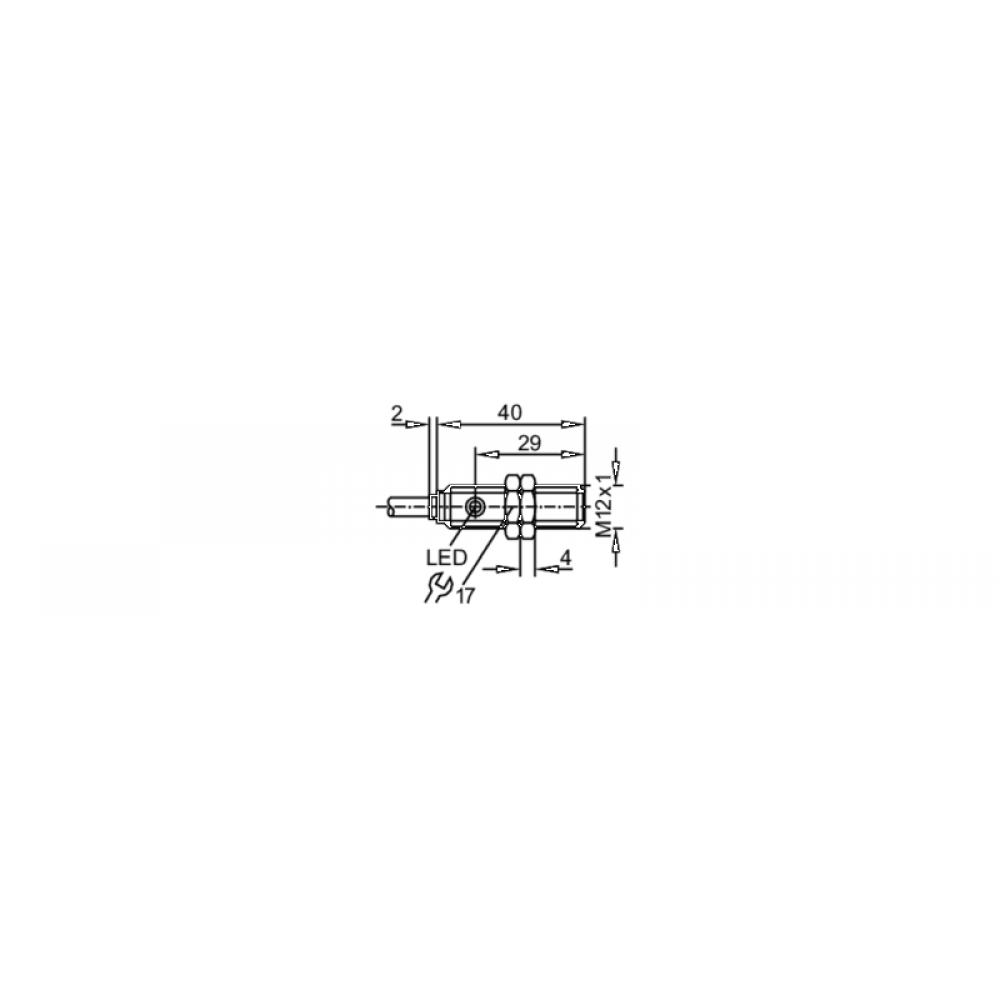

Размеры [mm]

M12 x 1 / L = 40

Обозначение резьбы

M12 x 1

Материал

латунь никелированн., PC

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 3 m, PUR / PVC, 2 x 0,34 mm²

IF5783-00 — 13.01.2017 —

Технические характеристики IF5783

Характеристики

Гистерезис [% от Sr]: 1…15
Диапазон срабатывания [mm]: 2
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Корпус: Резьбовой корпус
Макс. падение напряжения коммутационного выхода DC [V]: 4,6
Макс. ток утечки [mA]: 0,5
Минимальная нагрузка по току [mA]: 4
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Постоянный ток нагрузки коммутационного выхода DC [mA]: 150

Рабочее напряжение [V]: 10…36 DC
Рабочее расстояние срабатывания [mm]: 0…1,6
Размеры [mm]: M12 x 1 / L = 40
Реальное расстояние срабатывания Sr [mm]: 2 ± 10 %
Смещение точки переключения [% от Sr]: -10…10
Степень защиты: IP 67
Температура окружающей среды [°C]: -25…80
Тип защиты от короткого замыкания: Тактовый
Функция выходного сигнала: Нормально открытый / нормально закрытый, (по выбору)
Частота переключения DC [Hz]: 1200
ЭMC: -
Электрическое исполнение: PNP/NPN
