Артикул: IF5514

В наличии

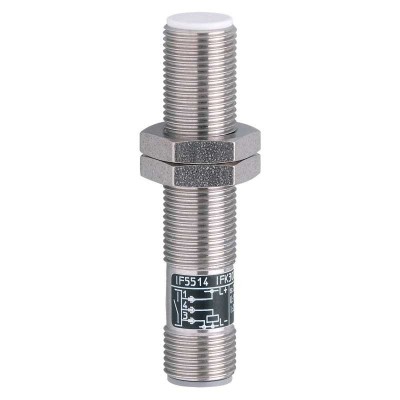

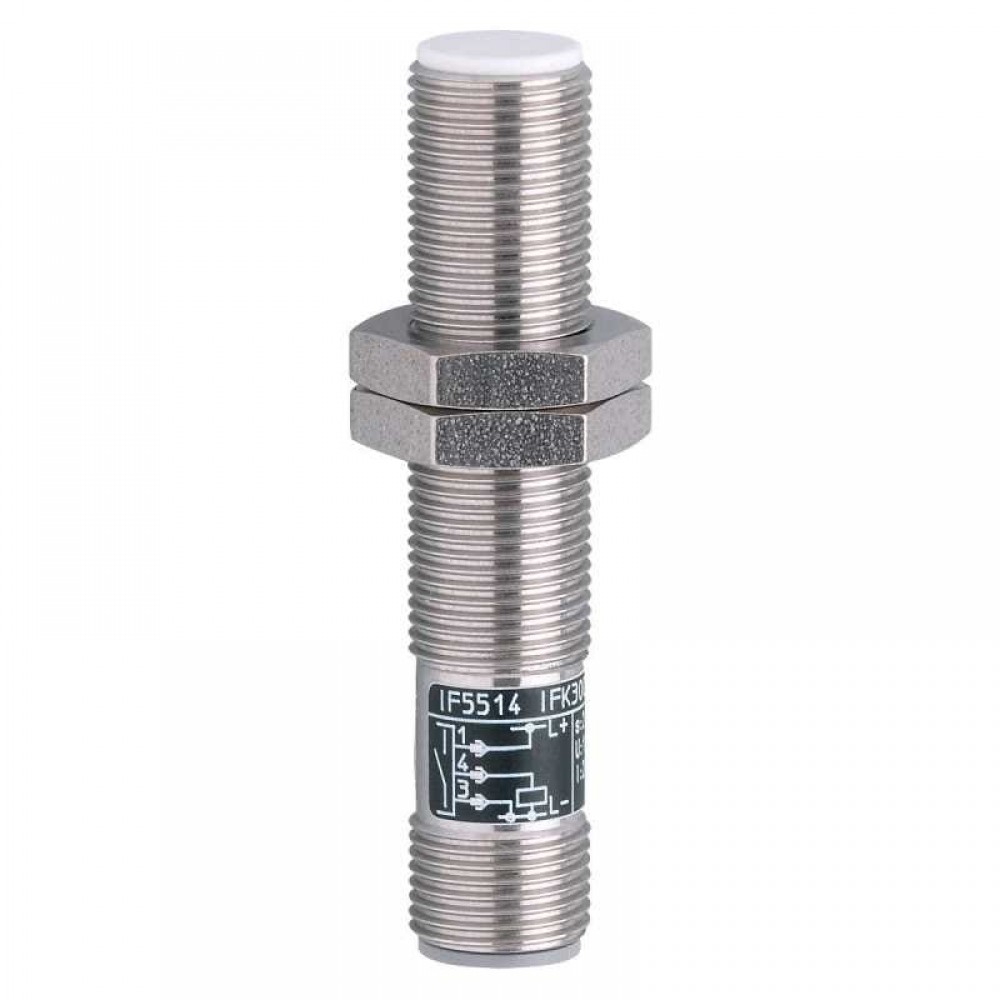

IFM Индуктивный датчик if5514

Name: IFM Индуктивный датчик if5514
Brand: IFM
SKU: IF5514
Price: 11302 RUB
Availability: InStock

11 302 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик if5514

Артикул: IF5514

Категория: Индуктивные датчики

Технические характеристики IF5514

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M12 x 1 / L = 59

Приложение

Особенности

позолоченные контакты

Электронные данные

Рабочее напряжение [V]

10…36 DC

Макс. потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Кратковременный ток нагрузки коммутационного выхода [mA]

200

Частота переключения DC [Hz]

200

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0…1,62

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1…15

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011	класс B

MTTF [годы]

2002

Механические данные

Вес [g]

28,2

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

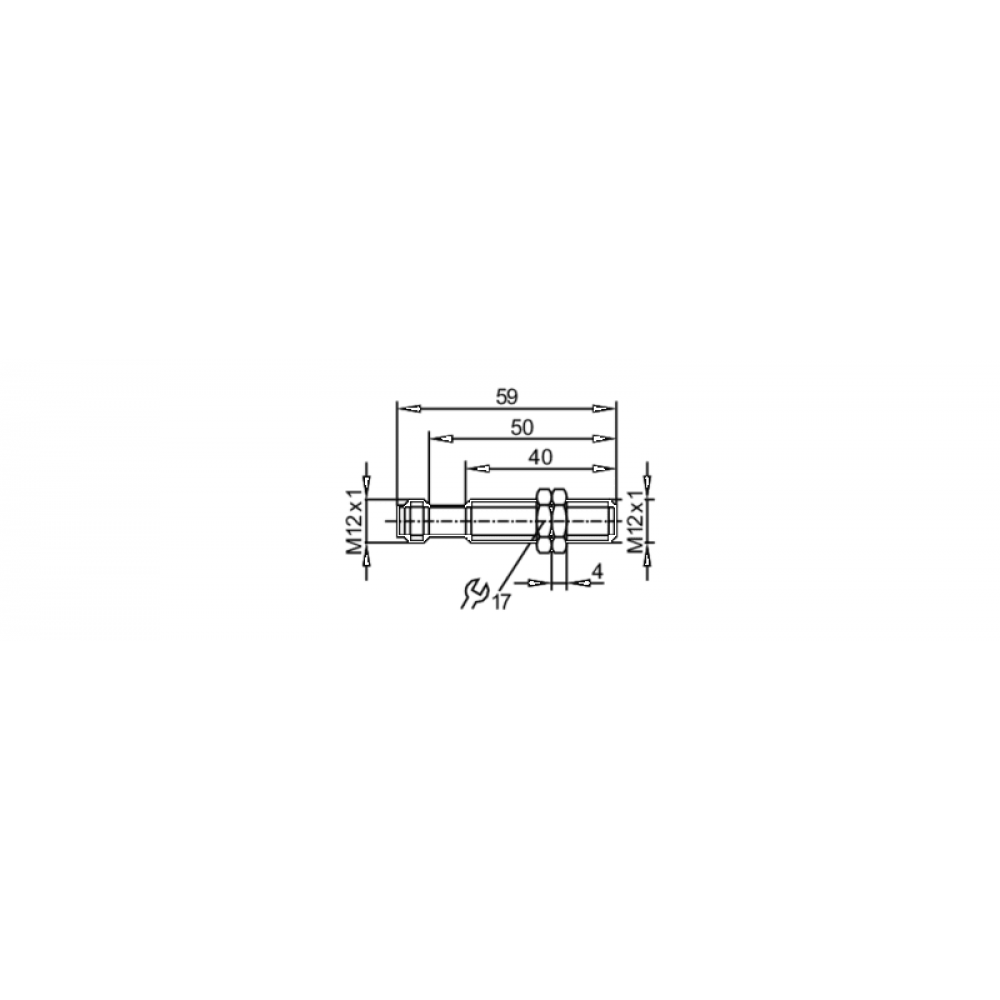

Размеры [mm]

M12 x 1 / L = 59

Обозначение резьбы

M12 x 1

Материал

нерж. сталь (1.4571/316Ti), активная поверхность: PBT (полибутилентерефталат)

Момент затяжки [Nm]

Принадлежности

Комплект поставки

крепежные гайки: 2, нерж.сталь

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M12, Контакты: позолоченый

диаграммы и графики

Установка

IF5514-01 — 15.05.2019 —

Технические характеристики IF5514

Характеристики

Гистерезис [% от Sr]: 1…15
Диапазон срабатывания [mm]: 2
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: II
Корпус: Резьбовой корпус
Кратковременный ток нагрузки коммутационного выхода [mA]: 200
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Макс. потребление тока [mA]: 15
Особенности: Позолоченные контакты
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Постоянный ток нагрузки коммутационного выхода DC [mA]: 200
Рабочее напряжение [V]: 10…36 DC
Рабочее расстояние срабатывания [mm]: 0…1,62
Размеры [mm]: M12 x 1 / L = 59
Реальное расстояние срабатывания Sr [mm]: 2 ± 10 %
Смещение точки переключения [% от Sr]: -10…10
Степень защиты: IP 67
Температура окружающей среды [°C]: -25…80
Функция выходного сигнала: NO
Частота переключения DC [Hz]: 200
ЭMC: -
Электрическое исполнение: PNP
