Артикул: IF0301
В наличии

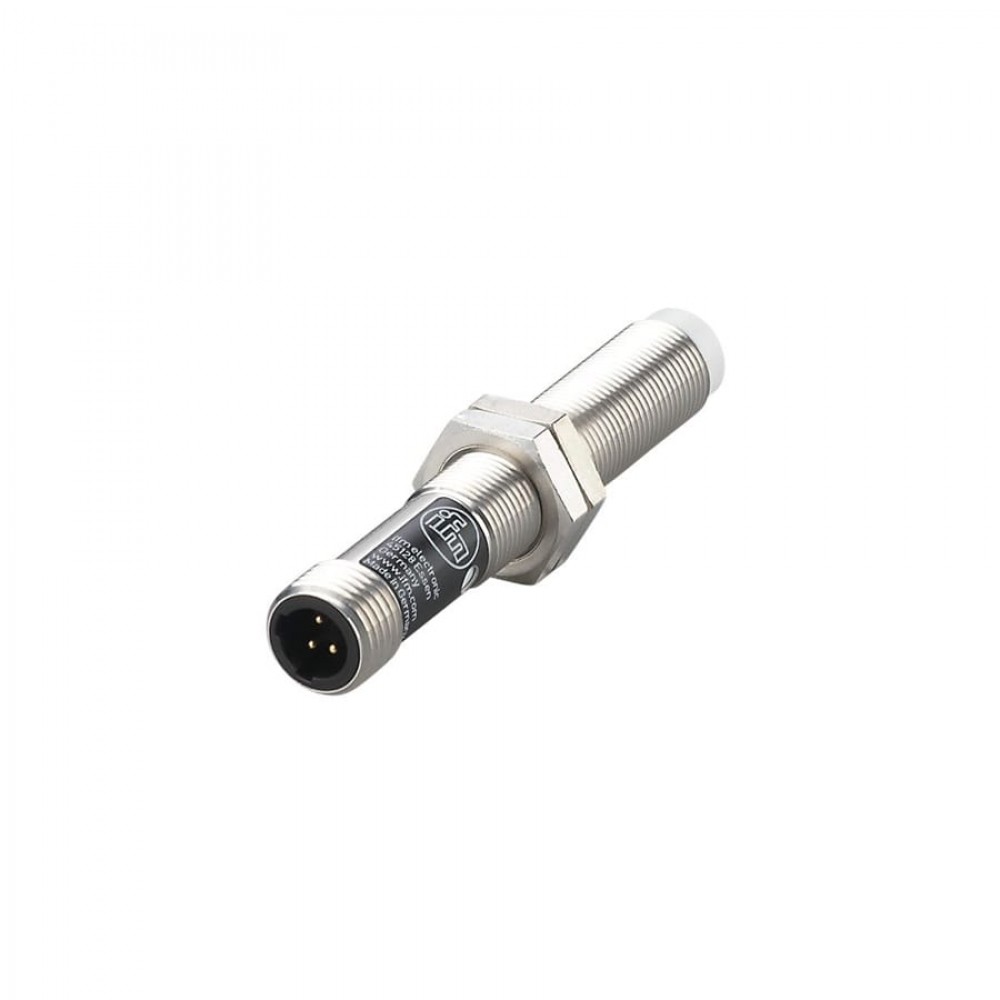

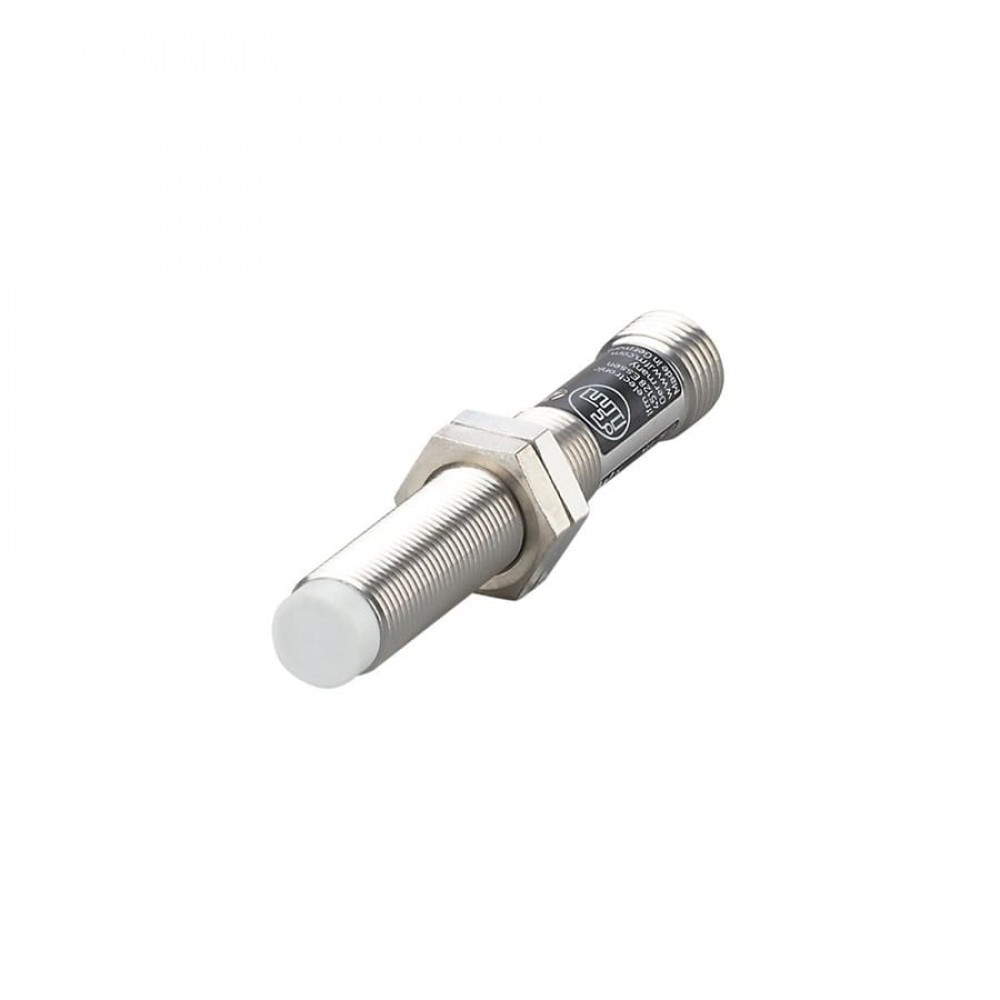

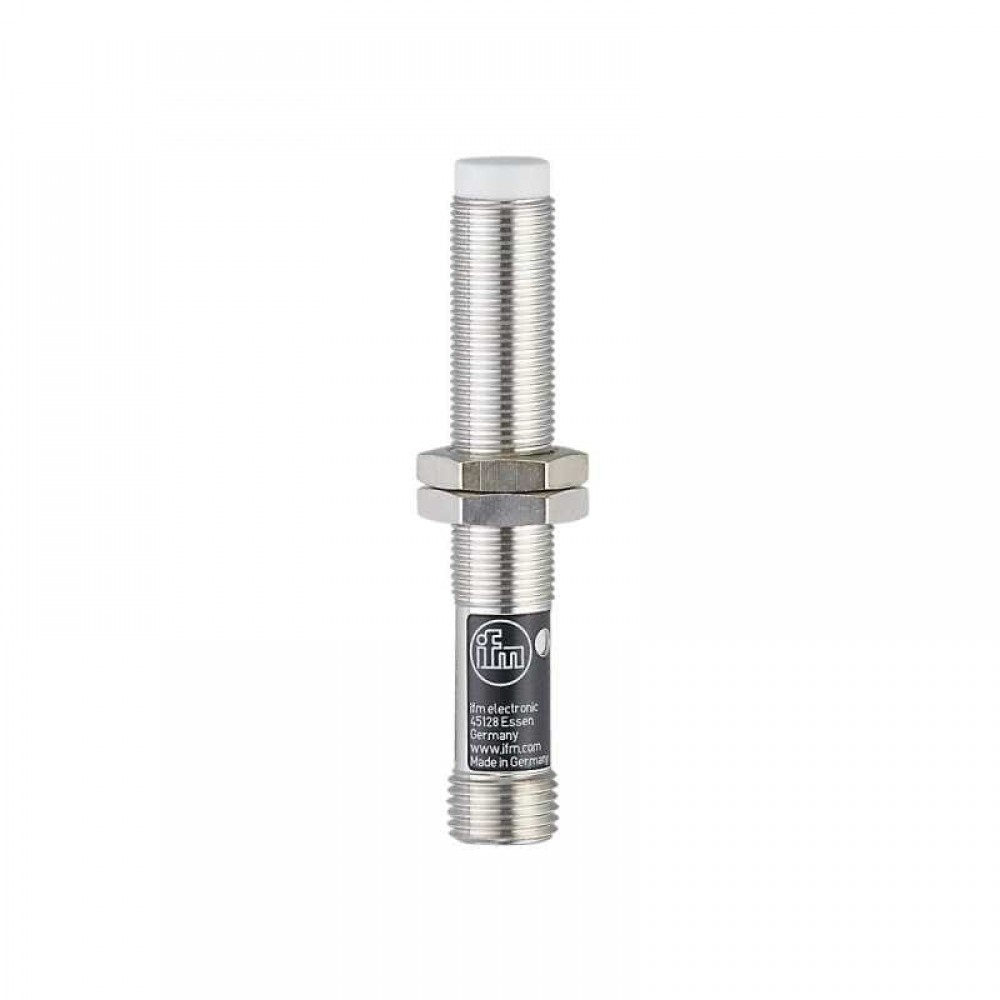

IFM Индуктивный датчик if0301
17 154 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Индуктивный датчик if0301
Артикул: IF0301
Категория: Индуктивные датчики
Технические характеристики IF0301
| Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Функция выходного сигнала | NO | ||||||||||
| Диапазон срабатывания [mm] | 4 | ||||||||||
| Корпус | Резьбовой корпус | ||||||||||

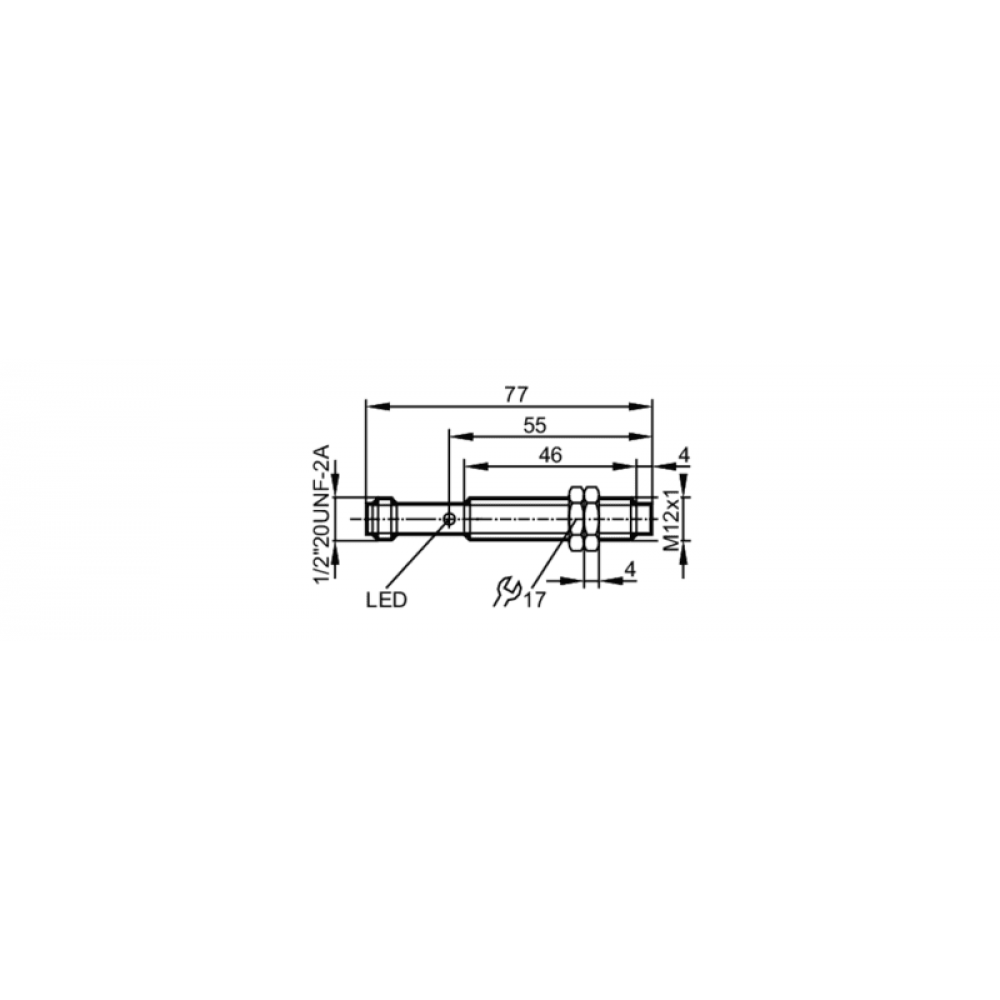

| Размеры [mm] | M12 x 1 / L = 77 | ||||||||||
| Электронные данные | |||||||||||
| Частота АС [Hz] | 45…65 | ||||||||||
| Рабочее напряжение [V] | 20…250 AC | ||||||||||
| Класс защиты | I | ||||||||||
| Защита от перепутывания полярности | нет | ||||||||||
| Выходы | |||||||||||
| Функция выходного сигнала | NO | ||||||||||
| Макс. падение напряжения коммутационного выхода АС [V] | 8,5 | ||||||||||
| Минимальная нагрузка по току [mA] | 8 | ||||||||||
| Макс. ток утечки [mA] | 2 | ||||||||||
| Постоянный ток нагрузки коммутационного выхода АС [mA] | 200, (250 (…50 °C)) | ||||||||||
| Кратковременный ток нагрузки коммутационного выхода [mA] | 900, (20 ms / 0,5 Hz) | ||||||||||
| Частота переключения АС [Hz] | 25 | ||||||||||
| Защита от короткого замыкания | нет | ||||||||||
| Защита от перегрузок по току | нет | ||||||||||
| Диапазон контроля | |||||||||||
| Диапазон срабатывания [mm] | 4 | ||||||||||
| Реальное расстояние срабатывания Sr [mm] | 4 ± 10 % | ||||||||||
| Рабочее расстояние срабатывания [mm] | 0…3,24 | ||||||||||
| Точность/ погрешность | |||||||||||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3 | ||||||||||
| Гистерезис [% от Sr] | 3…15 | ||||||||||
| Смещение точки переключения [% от Sr] | -10…10 | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -25…80 | ||||||||||
| Степень защиты | IP 67 | ||||||||||
| Испытания / одобрения | |||||||||||
| ЭMC |
| ||||||||||
| MTTF [годы] | 932 | ||||||||||
| Механические данные | |||||||||||
| Вес [g] | 34,6 | ||||||||||
| Корпус | Резьбовой корпус | ||||||||||
| Монтаж | незаподлицо | ||||||||||
| Размеры [mm] | M12 x 1 / L = 77 | ||||||||||
| Обозначение резьбы | M12 x 1 | ||||||||||
| Материал | Корпус: латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) натуральный, гайки: латунь покрыт белой бронзой, светодиод-Fenster: PBT (полибутилентерефталат) натуральный | ||||||||||
| Момент затяжки [Nm] | A = 3 mm: 3,5 Nm, B: 7 Nm | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Дисплей |
| ||||||||||
| Электрическое подключение | |||||||||||
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция | ||||||||||
| Принадлежности | |||||||||||
| Комплект поставки |
| ||||||||||
| Примечания | |||||||||||
| Примечания |
| ||||||||||
| Упаковочная величина | 1 шт. | ||||||||||
| электрическое подключение — разъем | |||||||||||
| Соединение | Разъем: 1 x 1/2′ | ||||||||||
| диаграммы и графики | |||||||||||
| Установка | |||||||||||
| IF0301-02 — 17.05.2019 — | |||||||||||
Технические характеристики IF0301
Характеристики
- Гистерезис [% от Sr]
- 3…15
- Диапазон срабатывания [mm]
- 4
- Защита от короткого замыкания
- Нет
- Защита от перегрузок по току
- Нет
- Защита от перепутывания полярности
- Нет
- Класс защиты
- I
- Корпус
- Резьбовой корпус
- Кратковременный ток нагрузки коммутационного выхода [mA]
- 900, (20 ms / 0,5 Hz)
- Макс. падение напряжения коммутационного выхода АС [V]
- 8,5
- Макс. ток утечки [mA]
- 2
- Минимальная нагрузка по току [mA]
- 8
- Поправочный коэффициент
- Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
- Постоянный ток нагрузки коммутационного выхода АС [mA]
- 200, (250 (…50 °C))
- Рабочее напряжение [V]
- 20…250 AC
- Рабочее расстояние срабатывания [mm]
- 0…3,24
- Размеры [mm]
- M12 x 1 / L = 77
- Реальное расстояние срабатывания Sr [mm]
- 4 ± 10 %
- Смещение точки переключения [% от Sr]
- -10…10
- Степень защиты
- IP 67
- Температура окружающей среды [°C]
- -25…80
- Функция выходного сигнала
- NO
- Частота АС [Hz]
- 45…65
- Частота переключения АС [Hz]
- 25
- ЭMC
- -
