Артикул: IE5422

В наличии

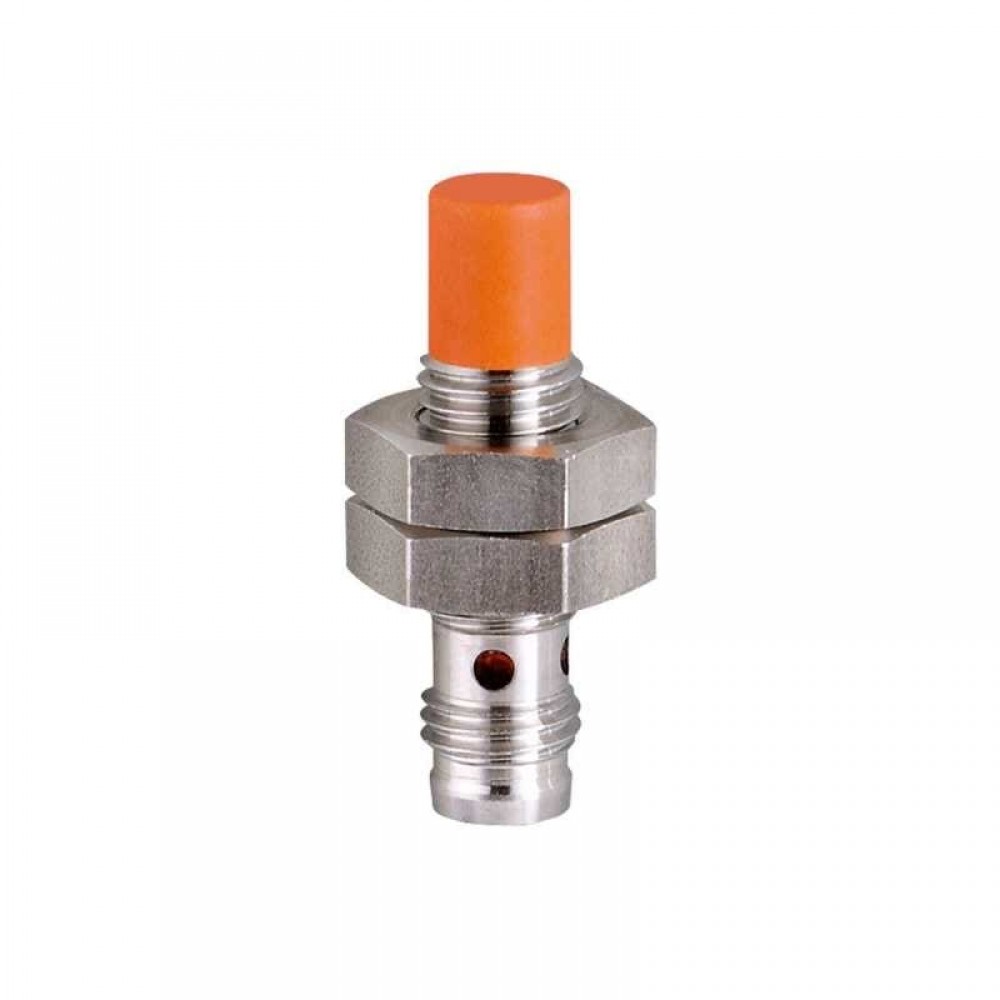

IFM Индуктивный датчик ie5422

Name: IFM Индуктивный датчик ie5422
Brand: IFM
SKU: IE5422
Price: 11352 RUB
Availability: InStock

11 352 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик ie5422

Артикул: IE5422

Категория: Индуктивные датчики

Технические характеристики IE5422

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M8 x 1 / L = 30,5

Электронные данные

Рабочее напряжение [V]

10…30 DC, (по PELV)

Потребление тока [mA]

15, (24 V)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

800

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

4 ± 10 %

Рабочее расстояние срабатывания [mm]

0…3,25

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1…20

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-20…70

Степень защиты

IP 65, IP 67, (с должным образом прикрученным разъемом ifm)

Испытания / одобрения

ЭMC

EN 55011 излучение	класс B
EN 60947-5-2
EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V

MTTF [годы]

1443

Сертификат UL

Ta	-20…70 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

Корпус

Резьбовой корпус

Монтаж

незаподлицо

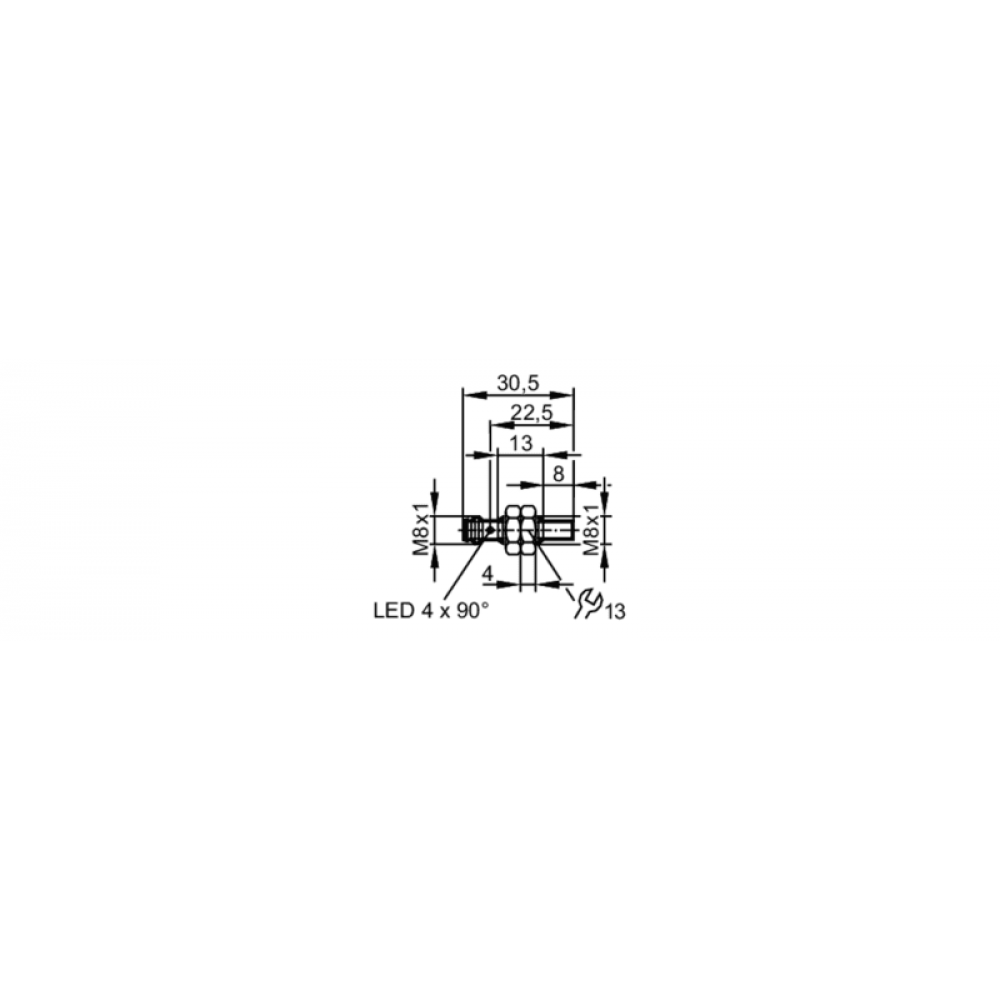

Размеры [mm]

M8 x 1 / L = 30,5

Обозначение резьбы

M8 x 1

Материал

корпус: нерж.сталь, крышка: LCP оранжевый, крепежные гайки: нерж.сталь

Момент затяжки [Nm]

A = 5 mm: ≤ 2 Nm, B: ≤ 6 Nm

Дисплеи / Элементы управления

Дисплей

Состояние выхода

4 x 90° светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M8

диаграммы и графики

Установка

IE5422-01 — 13.06.2013 —

Технические характеристики IE5422

Характеристики

Гистерезис [% от Sr]: 1…20
Диапазон срабатывания [mm]: 4
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Корпус: Резьбовой корпус
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: 15, (24 V)
Рабочее напряжение [V]: 10…30 DC, (по PELV)
