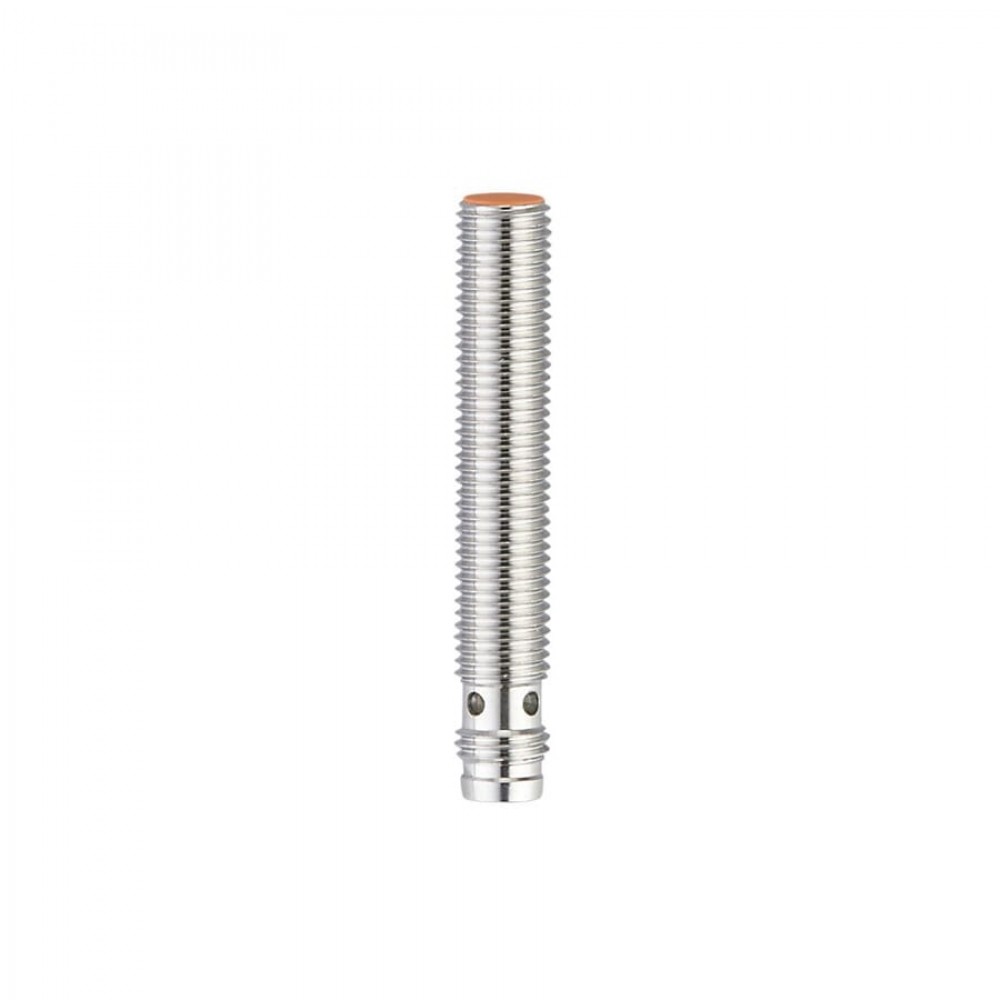

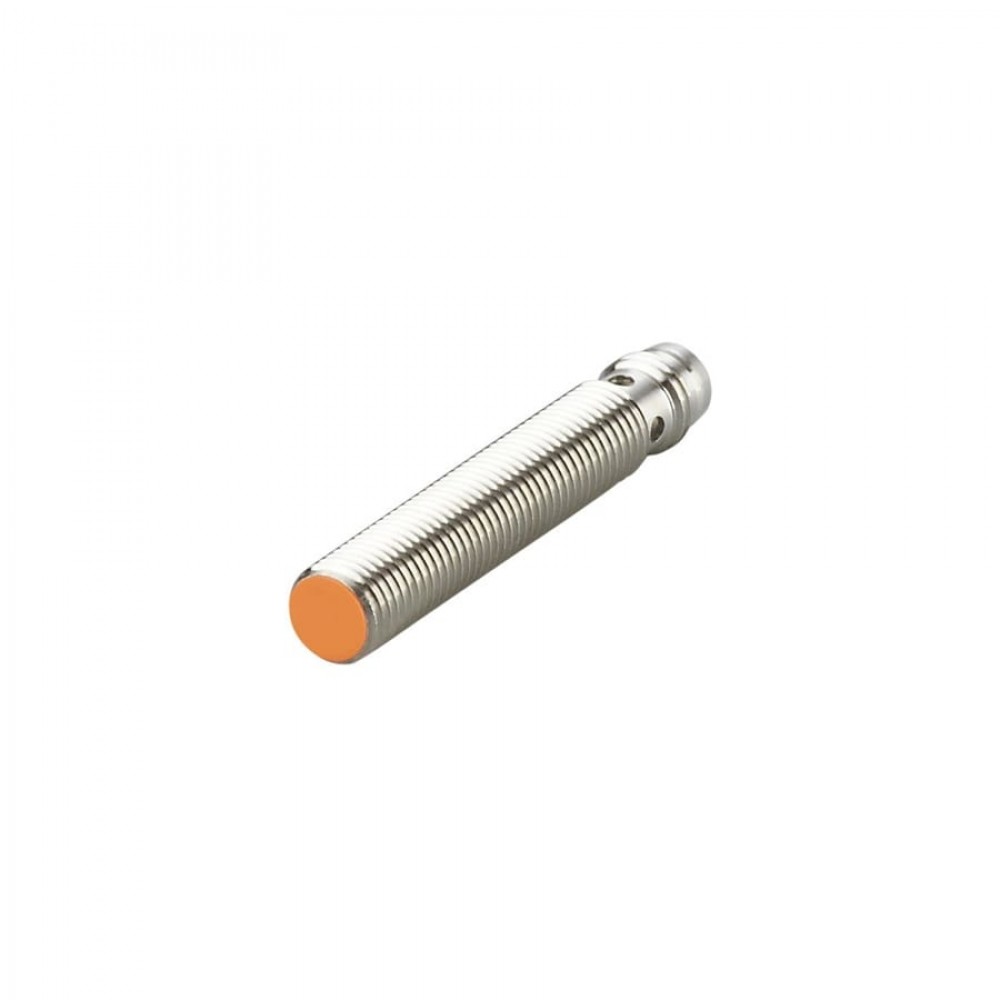

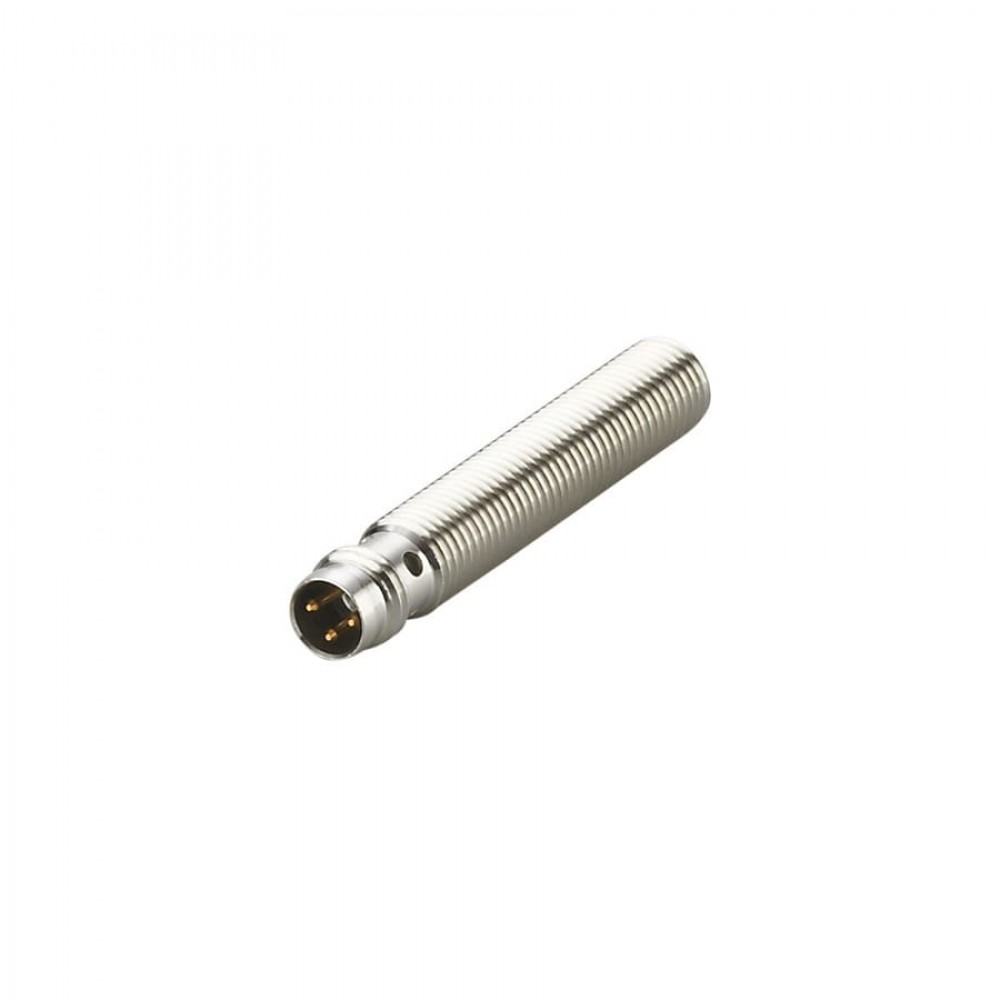

IFM Индуктивный датчик ie5394

Name: IFM Индуктивный датчик ie5394
Brand: IFM
SKU: IE5394
Price: 11688 RUB
Availability: InStock

11 688 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик ie5394

Артикул: IE5394

Категория: Индуктивные датчики

Технические характеристики IE5394

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M8 x 1 / L = 50

Электронные данные

Рабочее напряжение [V]

10…36 DC

Потребление тока [mA]

< 15

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

800

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0…1,62

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1…20

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…70

Степень защиты

IP 65, (с должным образом прикрученным разъемом ifm: IP 67)

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

2439

Сертификат UL

Ta	-25…70 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

19,5

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

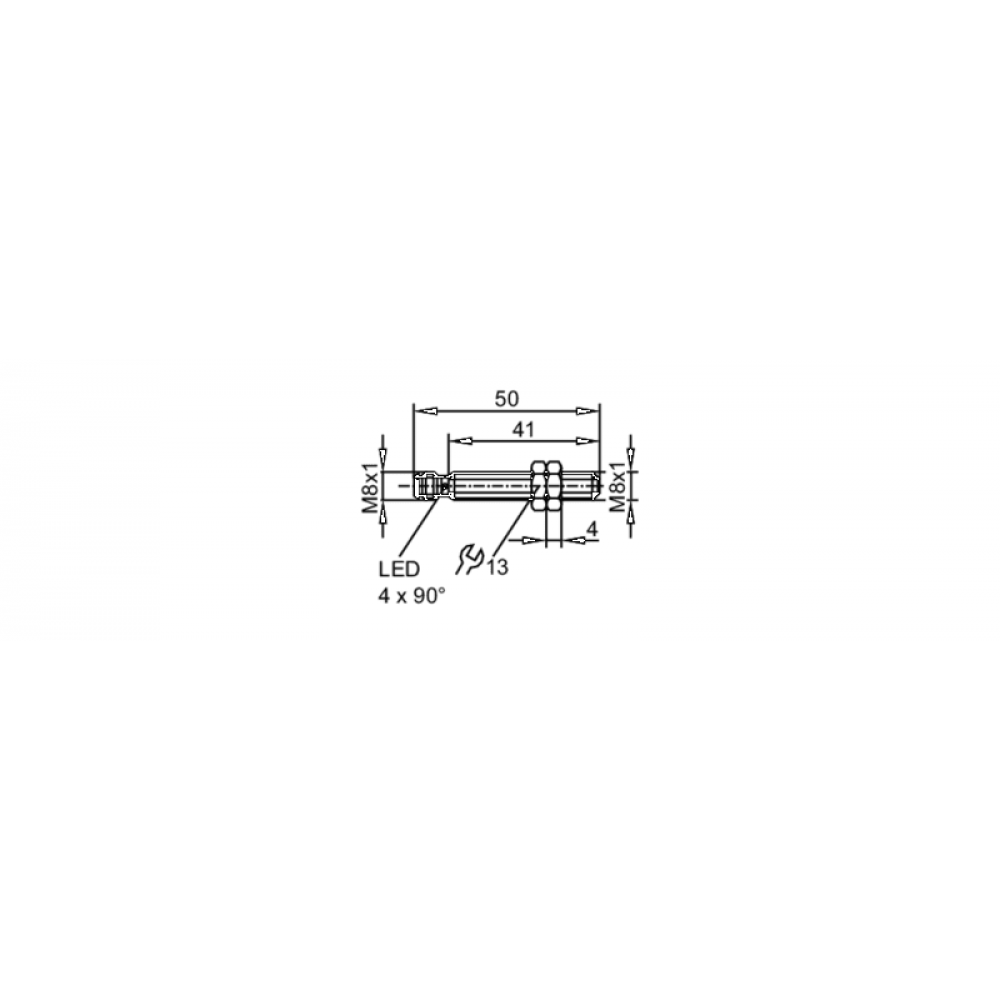

Размеры [mm]

M8 x 1 / L = 50

Обозначение резьбы

M8 x 1

Материал

корпус: нерж. сталь (1.4404 / 316L), крышка: LCP

Момент затяжки [Nm]

A = 5 mm: 7 Nm, B: 9 Nm

Дисплеи / Элементы управления

Дисплей

Состояние выхода

4 x 90° светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

пружинная шайба: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M8

диаграммы и графики

Установка

IE5394-01 — 30.01.2019 —

Технические характеристики IE5394

Характеристики

Гистерезис [% от Sr]: 1…20
Диапазон срабатывания [mm]: 2
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Корпус: Резьбовой корпус
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 200
Потребление тока [mA]: < 15
Рабочее напряжение [V]: 10…36 DC
