Артикул: IE5356

В наличии

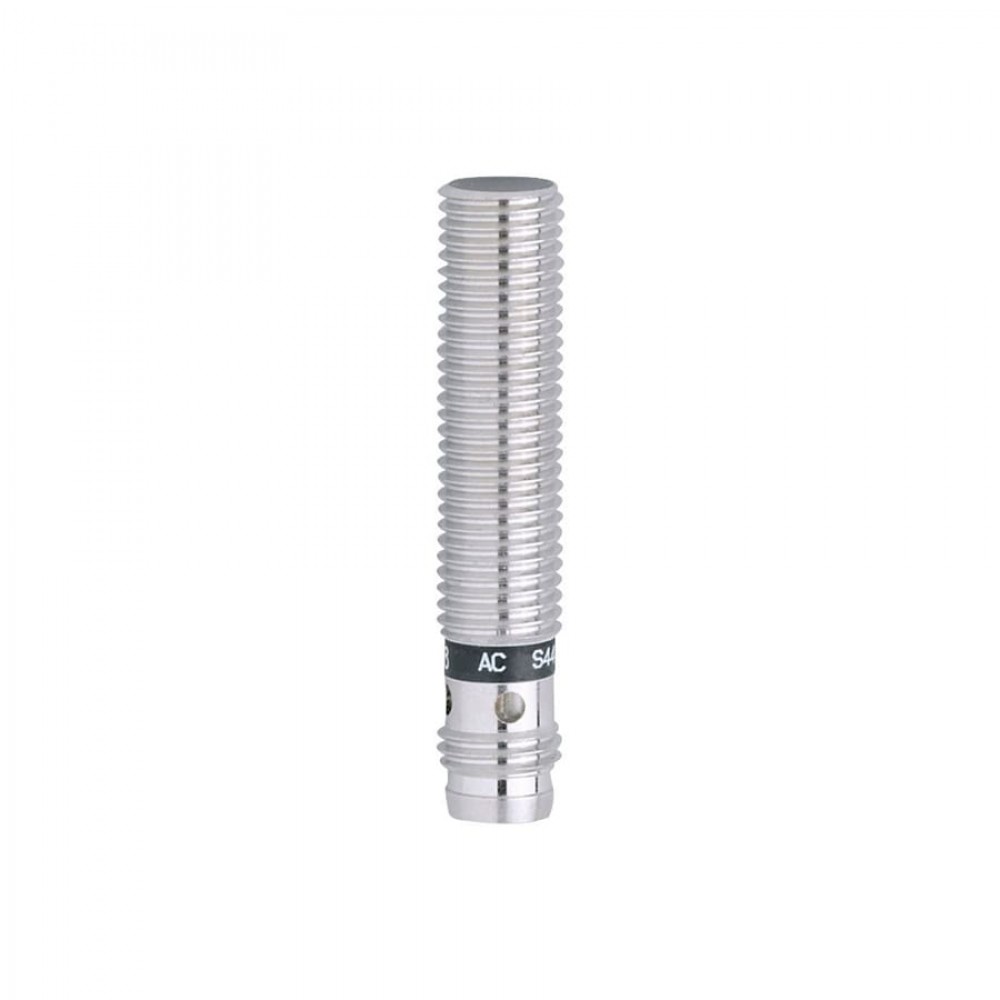

IFM Индуктивный датчик ie5356

Name: IFM Индуктивный датчик ie5356
Brand: IFM
SKU: IE5356
Price: 10124 RUB
Availability: InStock

10 124 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик ie5356

Артикул: IE5356

Категория: Индуктивные датчики

Технические характеристики IE5356

Характеристики

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M8 x 1 / L = 40

Электронные данные

Рабочее напряжение [V]

10…30 DC

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

3,5

Минимальная нагрузка по току [mA]

2, (только в 2-х проводной схеме)

Макс. ток утечки [mA]

0,5, (только в 2-х проводной схеме)

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

800

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0…1,62

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1…10

Смещение точки переключения [mm]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Степень защиты

IP 67, (с должным образом прикрученным разъемом ifm)

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

1864

Сертификат UL

Ta	0…60 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	A017
Номер файла UL	E174191

Механические данные

Вес [g]

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

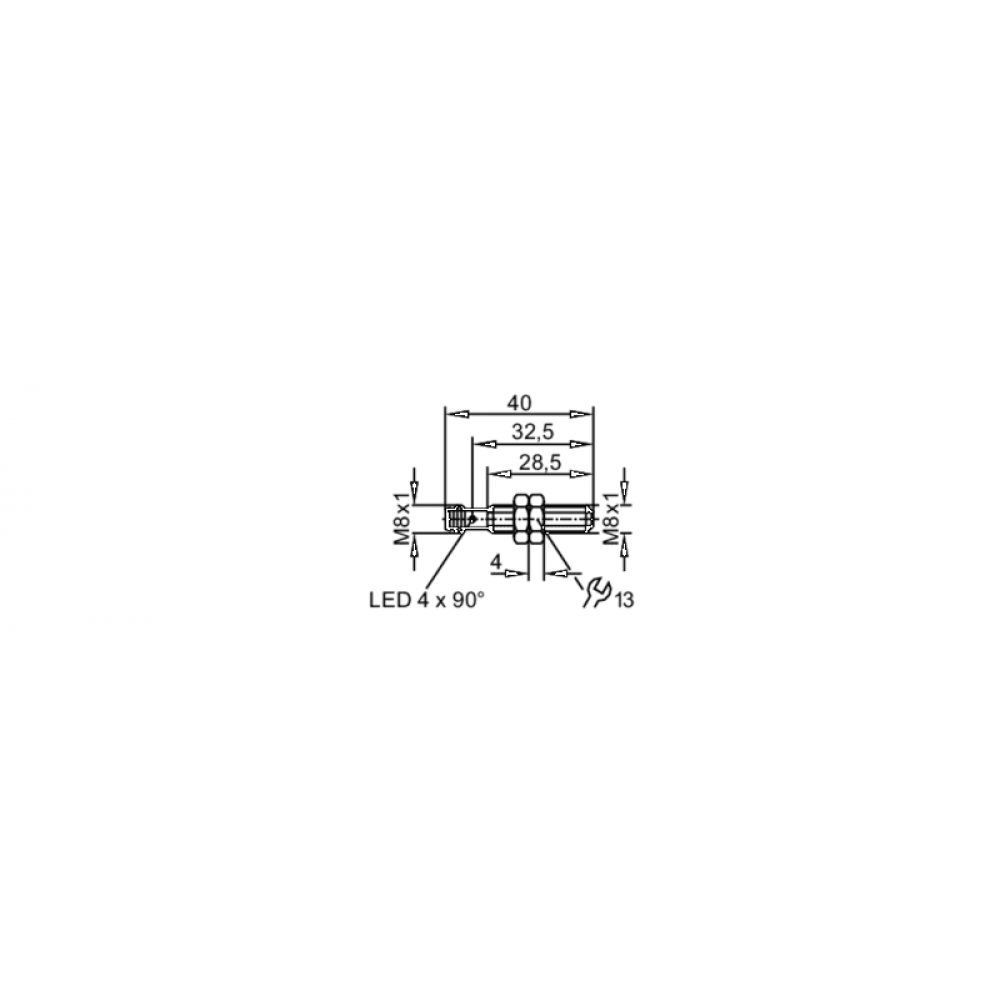

Размеры [mm]

M8 x 1 / L = 40

Обозначение резьбы

M8 x 1

Материал

латунь покрыт белой бронзой, Чувствительная поверхность: LCP оранжевый, светодиодное окно: PPSU, крепежные гайки: латунь покрыт белой бронзой

Момент затяжки [Nm]

A = 5 mm: 1,5 Nm, B = 2 Nm

Дисплеи / Элементы управления

Дисплей

Состояние выхода

4 светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Разъем: 1 x M8

диаграммы и графики

Установка

IE5356-02 — 30.09.2020 —

Технические характеристики IE5356

Характеристики

Гистерезис [% от Sr]: 1…10
Диапазон срабатывания [mm]: 2
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Корпус: Резьбовой корпус
Макс. падение напряжения коммутационного выхода DC [V]: 3,5
Макс. ток утечки [mA]: 0,5, (только в 2-х проводной схеме)
Минимальная нагрузка по току [mA]: 2, (только в 2-х проводной схеме)
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100

Рабочее напряжение [V]: 10…30 DC
Рабочее расстояние срабатывания [mm]: 0…1,62
Размеры [mm]: M8 x 1 / L = 40
Реальное расстояние срабатывания Sr [mm]: 2 ± 10 %
Смещение точки переключения [mm]: -10…10
Степень защиты: IP 67, (с должным образом прикрученным разъемом ifm)
Температура окружающей среды [°C]: 0…60
Функция выходного сигнала: NO
Частота переключения DC [Hz]: 800
ЭMC: -
Электрическое исполнение: PNP/NPN
