Артикул: IE5336

В наличии

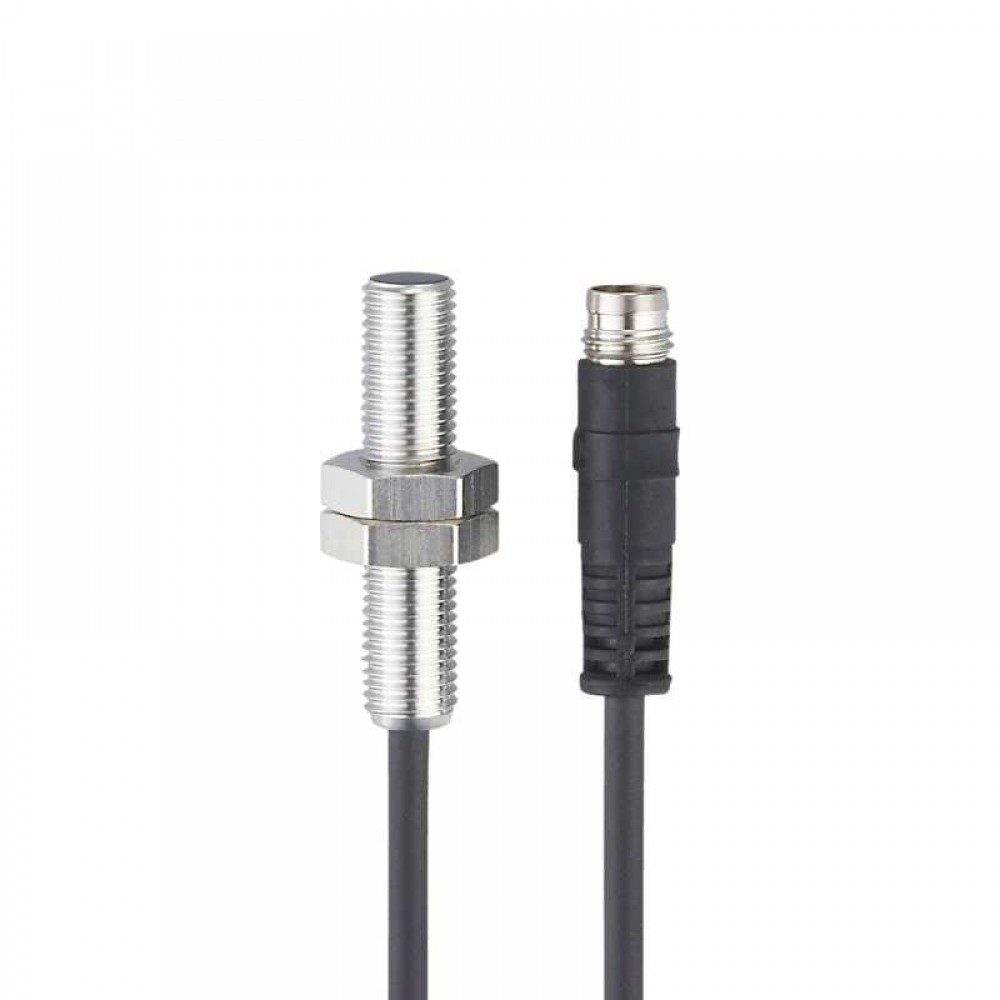

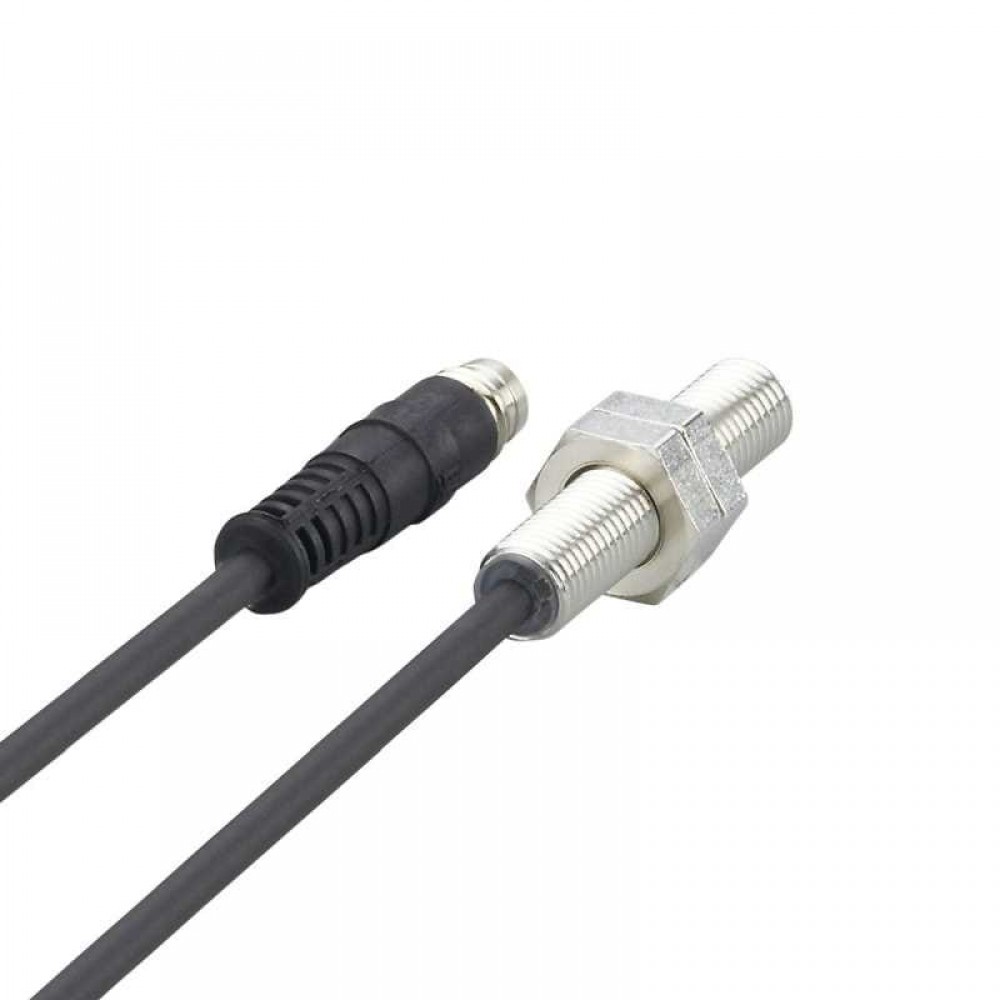

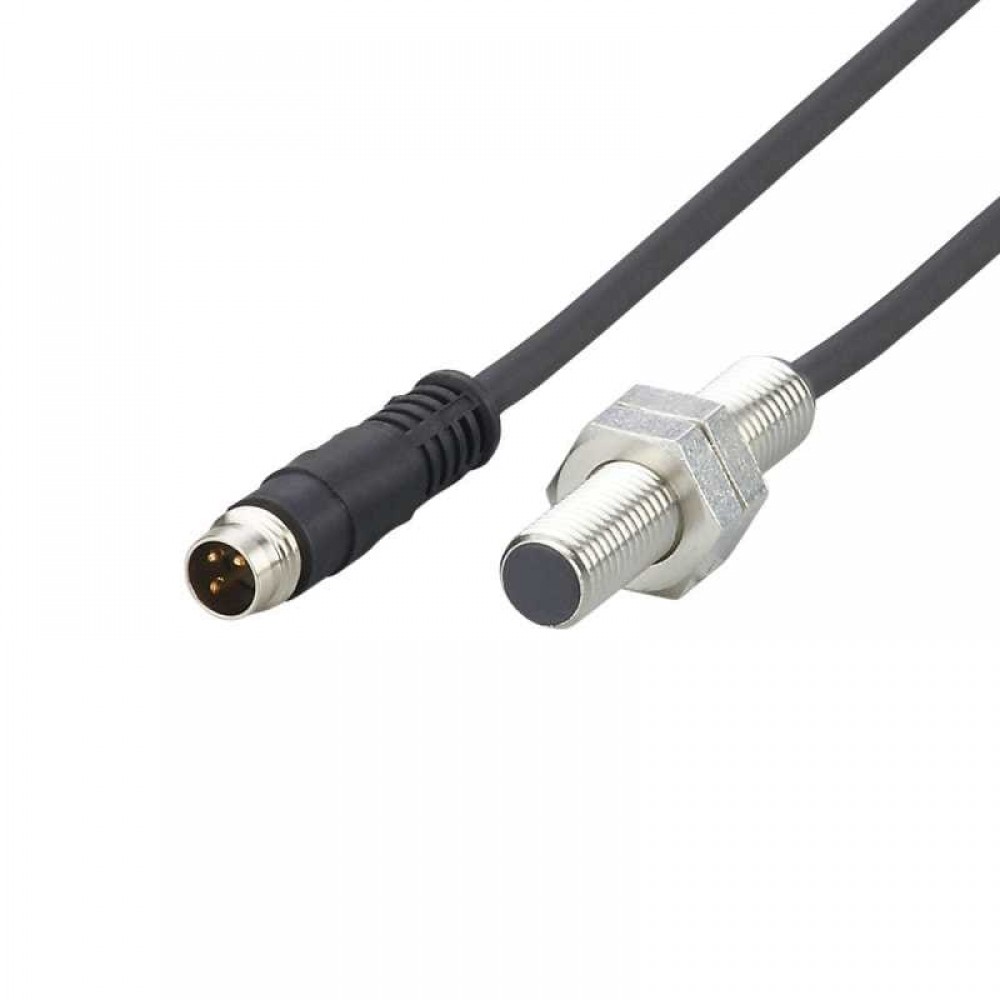

IFM Индуктивный датчик ie5336

Name: IFM Индуктивный датчик ie5336
Brand: IFM
SKU: IE5336
Price: 14110 RUB
Availability: InStock

14 110 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик ie5336

Артикул: IE5336

Категория: Индуктивные датчики

Технические характеристики IE5336

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

Диапазон срабатывания [mm]

Корпус

Резьбовой корпус

Размеры [mm]

M8 x 1

Электронные данные

Рабочее напряжение [V]

10…36 DC

Потребление тока [mA]

15, (24 V)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Кратковременный ток нагрузки коммутационного выхода [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0…1,62

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1…15

Смещение точки переключения [% от Sr]

-10…10

Условия эксплуатации

Температура окружающей среды [°C]

-25…70

Степень защиты

IP 65, (с должным образом прикрученным разъемом ifm: IP 67)

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011	класс B

MTTF [годы]

2804

Сертификат UL

Ta	-25…70 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

23,5

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M8 x 1

Обозначение резьбы

M8 x 1

Материал

латунь покрыт белой бронзой, LCP

Момент затяжки [Nm]

A = 5 mm: 1 Nm, B: 2 Nm

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, красный

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Кабель: 0,185 m, PUR (полиуретан), 3 x 0,14 mm²

Соединение

Разъем: 1 x M8, Блокировка: защелка

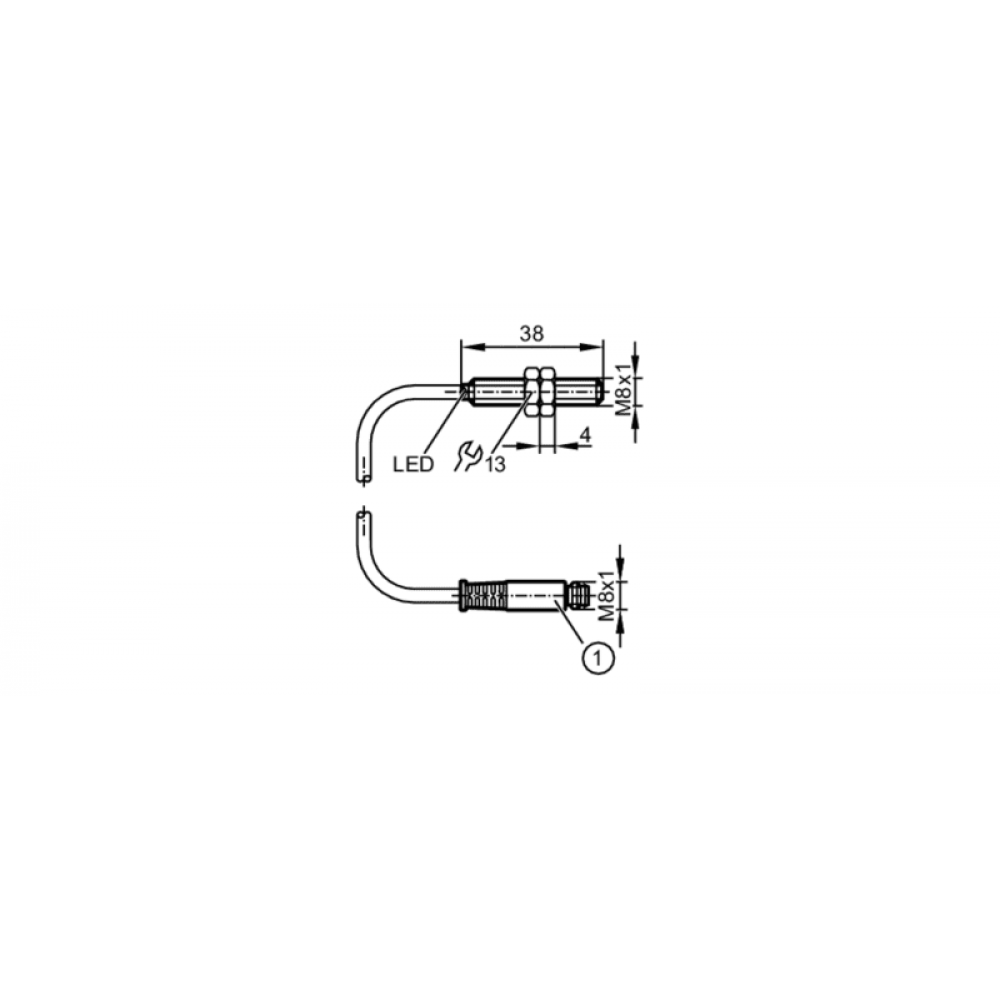

диаграммы и графики

Установка

IE5336-01 — 08.04.2019 —

Технические характеристики IE5336

Характеристики

Гистерезис [% от Sr]: 1…15
Диапазон срабатывания [mm]: 2
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: III
Корпус: Резьбовой корпус
Кратковременный ток нагрузки коммутационного выхода [mA]: 200
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 200
Потребление тока [mA]: 15, (24 V)

Рабочее напряжение [V]: 10…36 DC
Рабочее расстояние срабатывания [mm]: 0…1,62
Размеры [mm]: M8 x 1
Реальное расстояние срабатывания Sr [mm]: 2 ± 10 %
Смещение точки переключения [% от Sr]: -10…10
Степень защиты: IP 65, (с должным образом прикрученным разъемом ifm: IP 67)
Температура окружающей среды [°C]: -25…70
Функция выходного сигнала: NO
Частота переключения DC [Hz]: 1000
ЭMC: -
Электрическое исполнение: PNP
