Артикул: IA3500
В наличии
IFM Индуктивный датчик ia3500
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Индуктивный датчик ia3500
Артикул: IA3500
Категория: Индуктивные датчики
Технические характеристики IA3500
| Характеристики | |||
|---|---|---|---|
| Функция выходного сигнала | нормально открытый / нормально закрытый, (по выбору) | ||
| Диапазон срабатывания [mm] | 10 | ||
| Корпус | Цилиндрический | ||

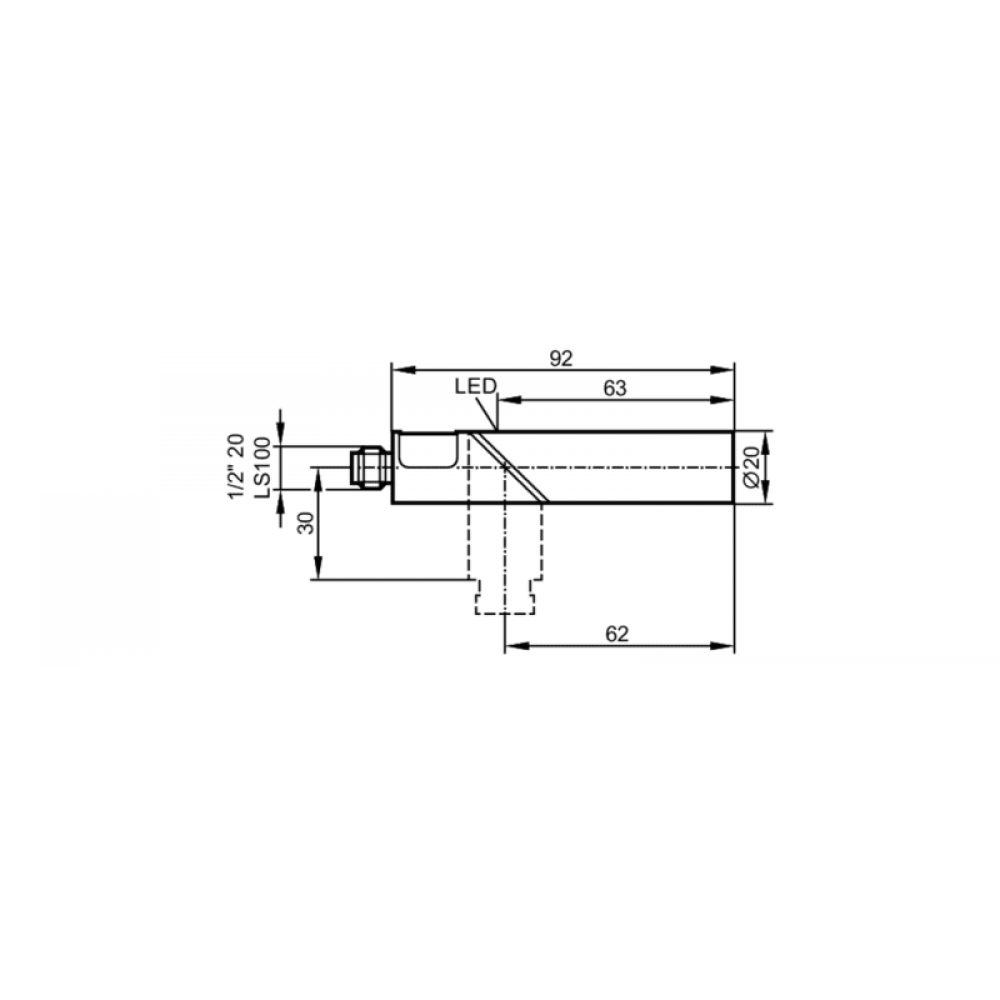

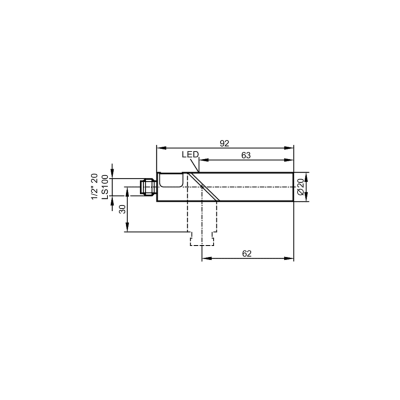

| Размеры [mm] | Ø 20 / L = 92 | ||
| Электронные данные | |||
| Рабочее напряжение [V] | 20…250 AC/DC | ||
| Класс защиты | II | ||
| Защита от переполюсовки | нет | ||
| Выходы | |||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (по выбору) | ||
| Макс. падение напряжения коммутационного выхода DC [V] | 6 | ||
| Макс. падение напряжения коммутационного выхода АС [V] | 6,5 | ||
| Минимальная нагрузка по току [mA] | 5 | ||
| Макс. ток утечки [mA] | 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC) | ||
| Постоянный ток нагрузки коммутационного выхода АС [mA] | 250, (350 (…50 °C)) | ||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||
| Кратковременный ток нагрузки коммутационного выхода [mA] | 2200, (20 ms / 0,5 Hz) | ||
| Частота переключения АС [Hz] | 25 | ||
| Частота переключения DC [Hz] | 70 | ||
| Защита от короткого замыкания | нет | ||
| Защита от перегрузок по току | нет | ||
| Диапазон контроля | |||
| Диапазон срабатывания [mm] | 10 | ||
| Реальное расстояние срабатывания Sr [mm] | 10 ± 10 % | ||
| Рабочее расстояние срабатывания [mm] | 0…8,1 | ||
| Точность/ погрешность | |||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 | ||
| Гистерезис [% от Sr] | 1…15 | ||
| Смещение точки переключения [% от Sr] | -10…10 | ||
| Условия эксплуатации | |||
| Температура окружающей среды [°C] | -25…80 | ||
| Степень защиты | IP 65 | ||
| Испытания / одобрения | |||
| ЭMC |
| ||
| Механические данные | |||
| Вес [g] | 99,79 | ||
| Корпус | Цилиндрический | ||
| Монтаж | незаподлицо | ||
| Размеры [mm] | Ø 20 / L = 92 | ||
| Материал | PBT (полибутилентерефталат), светодиодное окно: PC | ||
| Дисплеи / Элементы управления | |||
| Дисплей |
| ||
| Принадлежности | |||
| Принадлежности (поставляются в комплекте) |
| ||
| Примечания | |||
| Упаковочная величина | 1 шт. | ||
| электрическое подключение — разъем | |||
| Соединение | Разъем: 1 x 1/2′ | ||
| IA3500-00 — 29.08.2005 — | |||
Технические характеристики IA3500
Характеристики
- Гистерезис [% от Sr]
- 1…15
- Диапазон срабатывания [mm]
- 10
- Защита от короткого замыкания
- Нет
- Защита от перегрузок по току
- Нет
- Защита от переполюсовки
- Нет
- Класс защиты
- II
- Корпус
- Цилиндрический
- Кратковременный ток нагрузки коммутационного выхода [mA]
- 2200, (20 ms / 0,5 Hz)
- Макс. падение напряжения коммутационного выхода DC [V]
- 6
- Макс. падение напряжения коммутационного выхода АС [V]
- 6,5
- Макс. ток утечки [mA]
- 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
- Минимальная нагрузка по току [mA]
- 5
- Поправочный коэффициент
- Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
- Постоянный ток нагрузки коммутационного выхода DC [mA]
- 100
- Постоянный ток нагрузки коммутационного выхода АС [mA]
- 250, (350 (…50 °C))
- Рабочее напряжение [V]
- 20…250 AC/DC
- Рабочее расстояние срабатывания [mm]
- 0…8,1
- Размеры [mm]
- Ø 20 / L = 92
- Реальное расстояние срабатывания Sr [mm]
- 10 ± 10 %
- Смещение точки переключения [% от Sr]
- -10…10
- Степень защиты
- IP 65
- Температура окружающей среды [°C]
- -25…80
- Функция выходного сигнала
- Нормально открытый / нормально закрытый, (по выбору)
- Частота переключения DC [Hz]
- 70
- Частота переключения АС [Hz]
- 25
- ЭMC
- -
