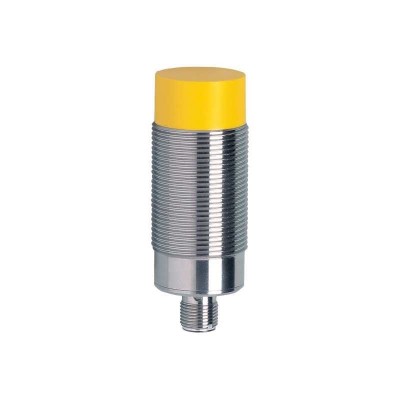

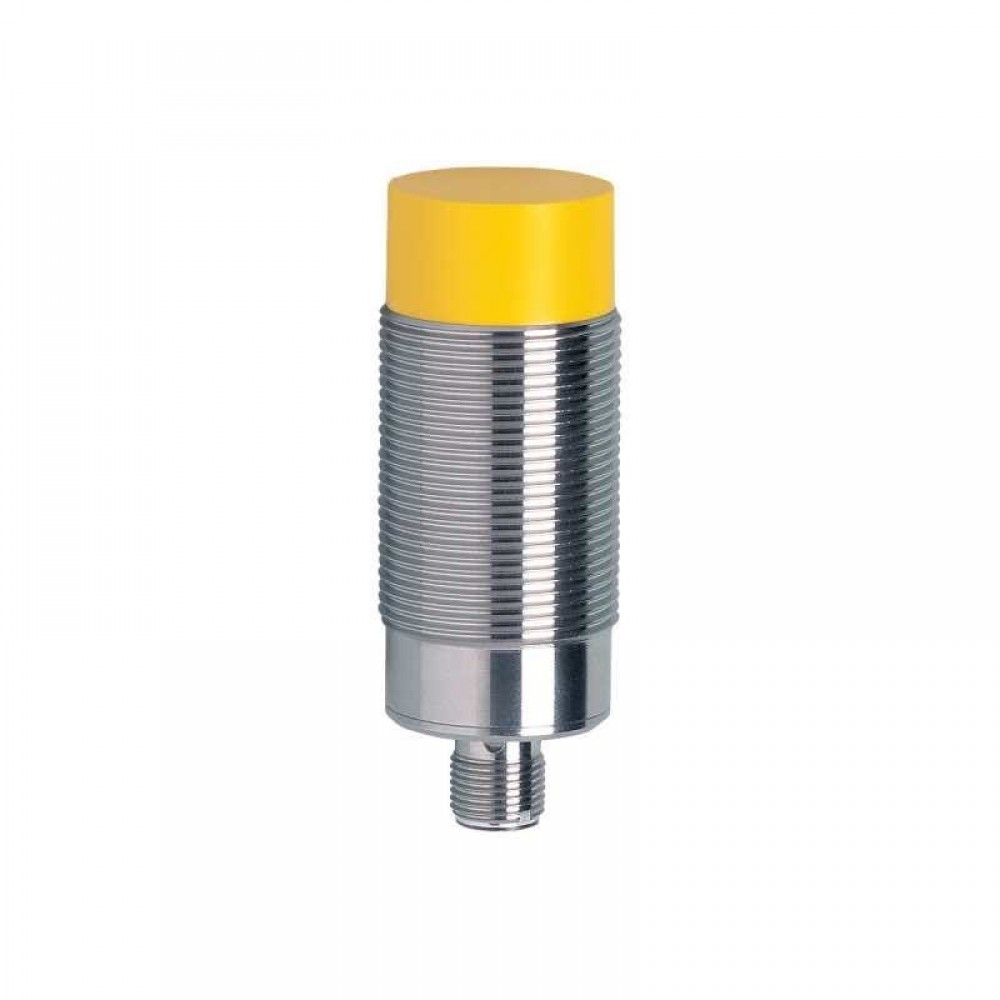

IFM Индуктивный датчик безопасности gi701s

Артикул: GI701S

В наличии

IFM Индуктивный датчик безопасности gi701s

Name: IFM Индуктивный датчик безопасности gi701s
Brand: IFM
SKU: GI701S
Price: 45107 RUB
Availability: InStock

45 107 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный датчик безопасности gi701s

Артикул: GI701S

Категория: Индуктивные датчики

Технические характеристики GI701S

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

2 x OSSD (A1 и A2)

Зона обнаружения мишени [mm]

6…12

Корпус

Резьбовой корпус

Размеры [mm]

M30 x 1,5 / L = 80

Приложение

Особенности

позолоченные контакты

Режим работы

непрерывная эксплуатация (не требует технического обслуживания)

Применение

промышленного применения

Электронные данные

Рабочее напряжение [V]

19,2…30 DC

Номинальное напряжение изоляции [V]

Потребление тока [mA]

< 30

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

5000

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x OSSD (A1 и A2)

Макс. падение напряжения коммутационного выхода DC [V]

2,5, (100 mA)

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Выходные данные

Интерфейс типа С, класс 0

Выходное напряжение при 24 В

совместим с входами Тип 1, 2, 3 по EN 61131-2

Защита от короткого замыкания

да

Макс. емкостная нагрузка CL_max [nF]

Диапазон контроля

Зона обнаружения мишени [mm]

6…12

Безопасное выключение на расстоянии s(ar) [mm]

Время реакции

Задержка времени по требованиям безопасности [ms]

Время отклика при приближении к зоне срабатывания [ms]

200

Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]

100

Условия эксплуатации

Применение

Класс C согласно EN 60654-1 водонепроницаемое исполнение

Температура окружающей среды [°C]

-25…70

Примечание к температуре окружающей среды

срок эксплуатации ≤ 87600 h

Температура окружающей среды [°C]

10…40

Примечание к температуре окружающей среды

срок эксплуатации ≤ 175200 h

Скорость изменения температуры [K/min]

0,5

Макс. допустимая относительная влажность воздуха [%]

кратковременно: 5…95 %, постоянный: 5…70 %

Давление воздуха [kPa]

80…106

Макс. высота над уровнем моря [m]

2000

Ионизирующее излучение

не допускается

Солевой туман

нет

Степень защиты

IP 68, IP 69K

Испытания / одобрения

ЭMC

IEC 60947-5-2
IEC 60947-5-3
EN 61000-4-2 ESD	6 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	20 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 61000-4-8	30 A/m
EN 55011	класс B

Ударопрочность

IEC 60947-5-2

Вибропрочность

IEC 60947-5-2

Сертификат UL

Ta	-25…70 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Номер файла UL	E174191

Классификация безопасности

ISO 13849-1

Категория 3, PL e

IEC 61508

SIL 3

IEC 62061

SIL cl 3

Срок службы TM (Mission Time) [h]

≤ 175200

Срок службы ТМ (дополнительная показание)

20 лет

Надёжность системы обеспечения безопасности PFHD [1/h]

1E-08

Механические данные

Вес [g]

259,5

Корпус

Резьбовой корпус

Монтаж

незаподлицо

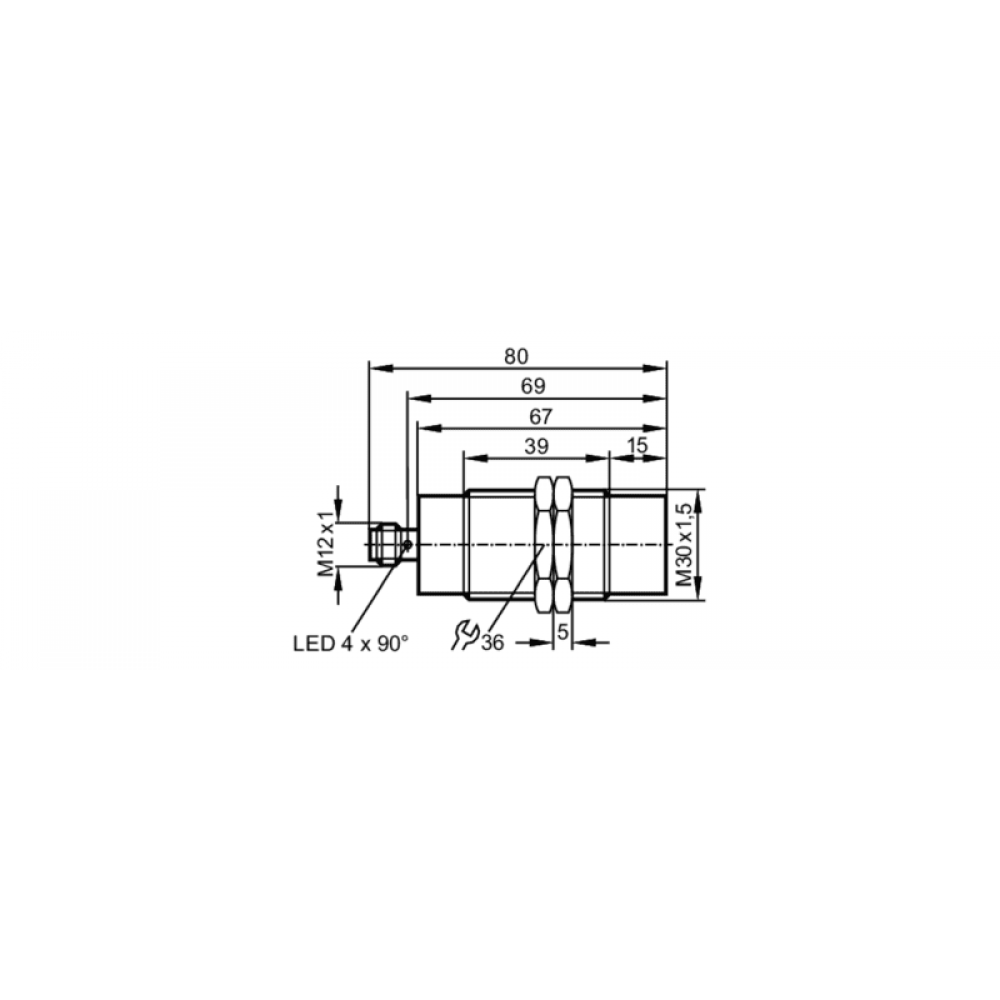

Размеры [mm]

M30 x 1,5 / L = 80

Обозначение резьбы

M30 x 1,5

Материал

нерж. сталь (1.4404 / 316L), PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей

режим работы	1 x светодиод, зелёный
Сигнал	1 x светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне.

(FE360 = ST37K) 45x45x1 mm

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M12, Контакты: позолоченый

ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — GI701S — 12.12.2017 —

Технические характеристики GI701S

Характеристики

Безопасное выключение на расстоянии s(ar) [mm]: 30
Время отклика при приближении к зоне срабатывания [ms]: 200
Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]: 100
Выходное напряжение при 24 В: Совместим с входами Тип 1, 2, 3 по EN 61131-2
Выходные данные: Интерфейс типа С, класс 0
Задержка времени по требованиям безопасности [ms]: 50
Защита от короткого замыкания: Да
Защита от переполюсовки: Да
Зона обнаружения мишени [mm]: 6…12
Класс защиты: III
Корпус: Резьбовой корпус
Макс. время задержки при включении [ms]: 5000
Макс. емкостная нагрузка CL_max [nF]: 20

Макс. падение напряжения коммутационного выхода DC [V]: 2,5, (100 mA)
Номинальное напряжение изоляции [V]: 30
Особенности: Позолоченные контакты
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: < 30
Применение: Класс C согласно EN 60654-1 водонепроницаемое исполнение
Примечание к температуре окружающей среды: -
Рабочее напряжение [V]: 19,2…30 DC
Размеры [mm]: M30 x 1,5 / L = 80
Режим работы: Непрерывная эксплуатация (не требует технического обслуживания)
Температура окружающей среды [°C]: -25…70
Функция выходного сигнала: 2 x OSSD (A1 и A2)
Электрическое исполнение: PNP
