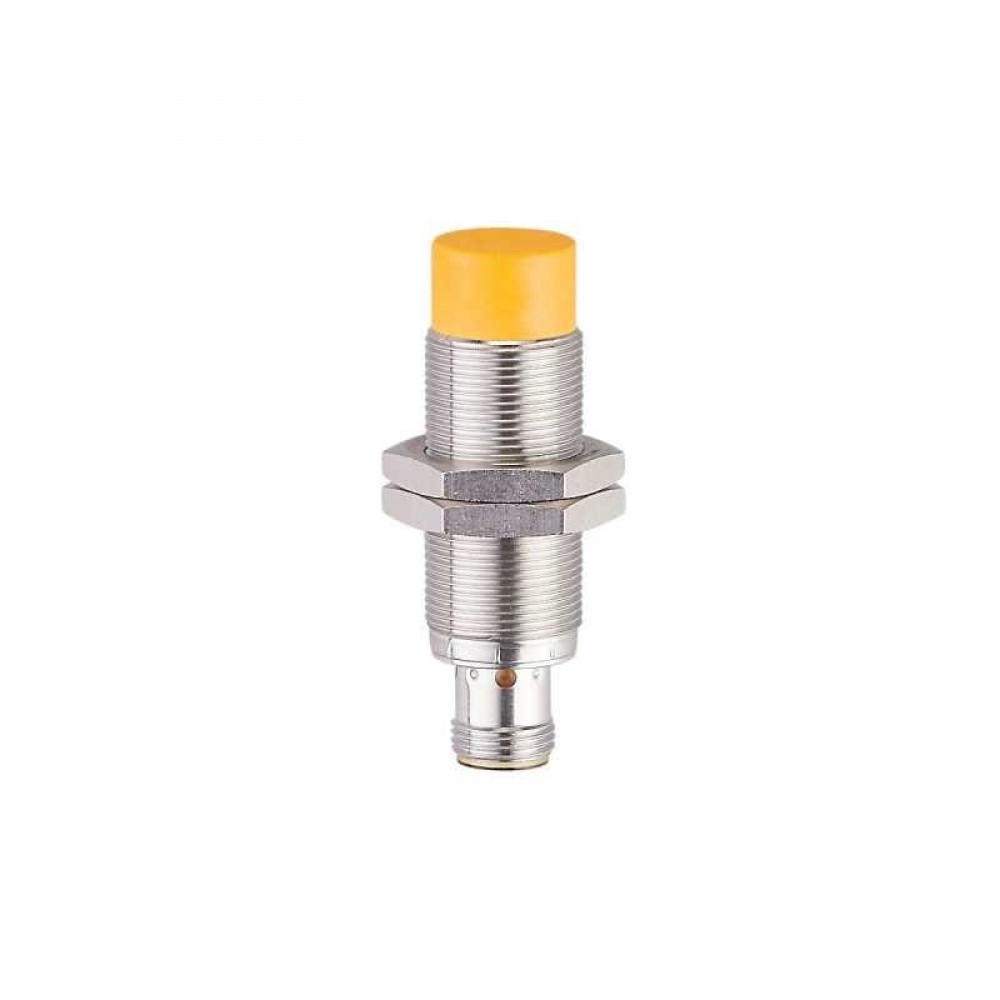

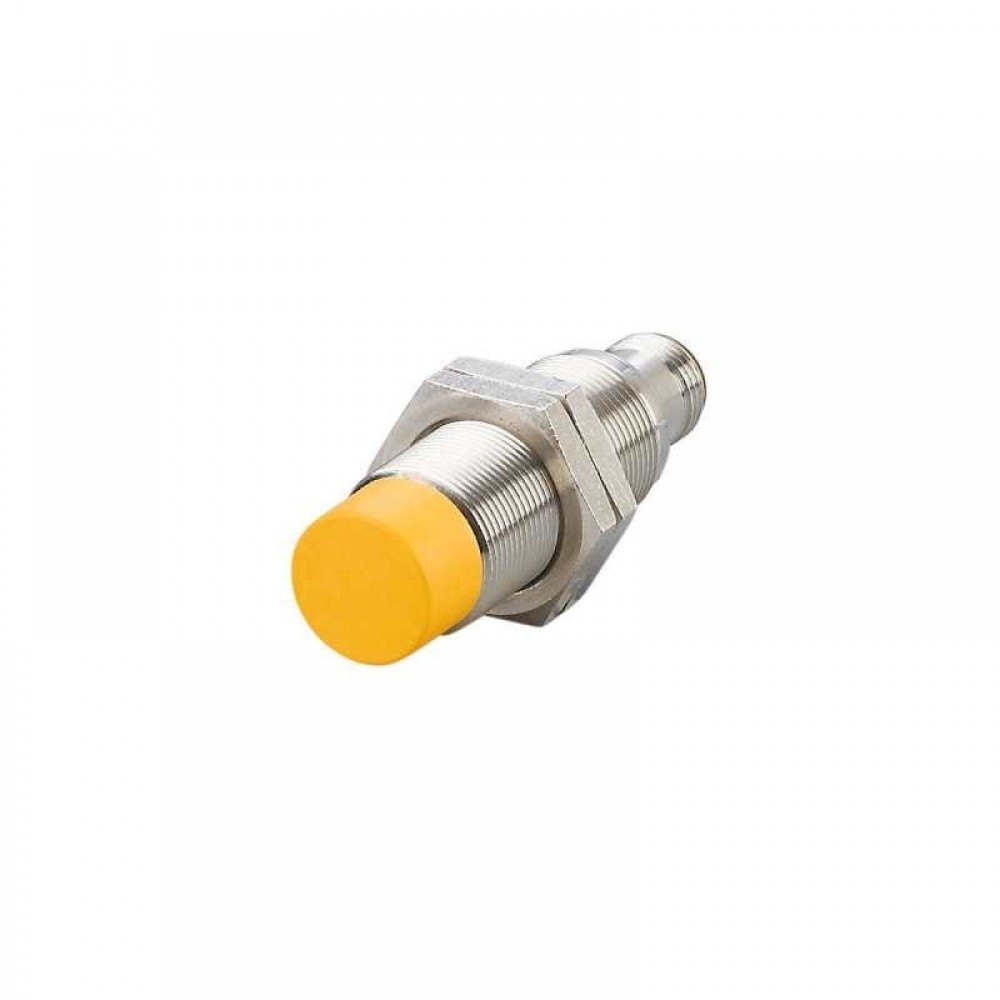

IFM Индуктивный датчик безопасности gg854s

Артикул: GG854S

Все товары IFM

IFM Индуктивный датчик безопасности gg854s

Name: IFM Индуктивный датчик безопасности gg854s
Brand: IFM
SKU: GG854S
Price: 18399 RUB
Availability: InStock

Товар в наличии

18 399 ₽

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание Индуктивный датчик безопасности gg854s

Артикул: GG854S

Категория: Индуктивные датчики

Технические характеристики GG854S

Характеристики

Электрическое исполнение

PNP

Функция выходного сигнала

2 x OSSD (A1 и A2)

Зона обнаружения мишени [mm]

> 11,5

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 60

Приложение

Особенности

позолоченные контакты

Режим работы

постоянная работа

Функция безопасности

safe state when damped correctly

Применение

Применение в подвижной технике и сложных условиях

Электронные данные

Рабочее напряжение [V]

8…32 DC

Номинальное напряжение изоляции [V]

Потребление тока [mA]

< 20

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

1000

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x OSSD (A1 и A2)

Макс. падение напряжения коммутационного выхода DC [V]

2,5, (30 mA)

Минимальная нагрузка по току [mA]

Постоянный ток нагрузки коммутационного выхода DC [mA]

Частота переключения DC [Hz]

Выходные данные

Тип интерфейса C класс 1

Выходное напряжение при 24 В

совместим с входами Тип 1, 2 по EN 61131-2

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Макс. емкостная нагрузка CL_max [nF]

Диапазон контроля

Зона обнаружения мишени [mm]

> 11,5

Расстояние гарантированного отключения s(ao) [mm]

< 6,5

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1…10

Время реакции

Задержка времени по требованиям безопасности [ms]

Время отклика при приближении к зоне срабатывания [ms]

Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]

100

Условия эксплуатации

Температура окружающей среды [°C]

-40…85

Макс. допустимая относительная влажность воздуха [%]

50, (70 °C, 50 %)

Макс. высота над уровнем моря [m]

5000

Ионизирующее излучение

не допускается

Степень защиты

IP 65, IP 67, IP 68, IP 69K, (с должным образом прикрученным разъемом ifm)

Химическая среда

протестировано в соответствии с ISO 16750-5

следующие среды были протестированы в течение 22 часов при 60 °C	Охлаждающие жидкости
	(HoughtonHocut4480
	Oemeta
	HYCUT ET 46)
Следующие среды были протестированы в течение 22 часов при 75 °C	гидравлические жидкости
	(Fuchs Renoling B15 VG 46 HLP
	Total BiohydranTMP 4HEES
	Fuchs Hydrotherm 46 M HFC)
	трансмиссионные масла
	(Fuchs TITAN ATF 3353 Dexron III)
	дизель
	биодизель
	мочевина
	(AdBlue)
	тормозная жидкость
	(K2 TURBO DOT 4)
следующие среды были протестированы в течение 22 часов при 23 °C	защита от коррозии
	(специальный консервирующий воск Sonax )
	холодный очиститель
	(Холодный очиститель Sonax )
	очиститель на основе аммиака
	(Weco Dr. Webers Salmiak-Konzentrat (концентрированный хлорид аммония) )
	аккумуляторная кислота
следующие среды были протестированы в течение 2 часов при 23 °C	очиститель колесных дисков
	(Sonax Xtreme Plus)
следующие среды были протестированы в течение 10 часов при 23 °C	бензин премиум-класса без свинца

Испытания / одобрения

ЭMC

промышленные среды
EN 60947-5-3
EN 61000-4-2 ESD	6 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	20 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 61000-4-8	30 A/m 50/60 Hz / 1000 A/m 0 Hz
EN 55011	класс B
применение в подвижной технике	только для работы с центральным подавлением сброса нагрузки (58 В) / не предназначен для активной работы во время запуска двигателя в 12 В системах
ISO 10605 ESD	8 kV CD / 15 kV AD
ISO 11452-2, ISO 11452-5 устойчивость к излучению	100 V/m
ISO 7637-2, ISO 16750-2 устойчивость к кондуктивным помехам	12 V / 24 V
импульс	1 2a 3a 3b 4 5b
Степень воздействия	III III III III III III 58V
Критерий отказа	B B B A A C/B A
EN 55025

Виброустойчивость

EN 60068-2-6 Fc

20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях

Широкополосный шум

EN 60068-2-64 h

5,9 g (10…2000 Hz) / эффективное ускорение для установки на шасси

Ударопрочность

EN 60068-2-27 Ea

100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность

EN 60068-2-27 Ea

40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры

EN 60068-2-14 Na

TA = -40°C, TB = 85°C, t1 = 30 min, t2 = 10 s 100 циклов

Тестирование солевым туманом

EN 60068-2-52 Kb

Степень воздействия 5 (4 испытательных цикла)

Классификация безопасности

ISO 13849-1

Категория 2, PL d

IEC 61508

SIL 2

IEC 62061

SIL cl 2

Срок службы TM (Mission Time) [h]

≤ 87600

Срок службы ТМ (дополнительная показание)

промышленные среды Температурный диапазон -25…70 °C ≤ 175200

Надёжность системы обеспечения безопасности PFHD [1/h]

< 5E-08

Механические данные

Вес [g]

106,8

Корпус

Резьбовой корпус

Монтаж

незаподлицо

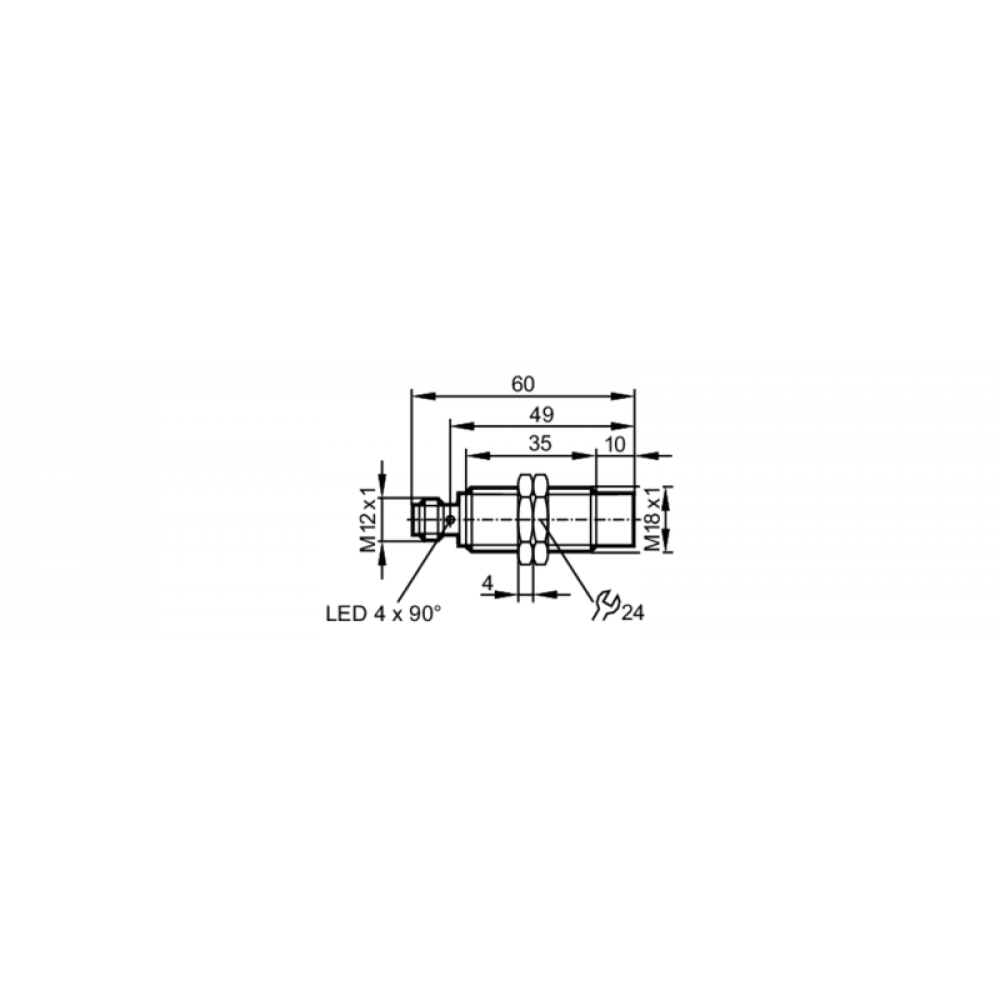

Размеры [mm]

M18 x 1 / L = 60

Обозначение резьбы

M18 x 1

Материал

Резьбовая втулка: латунь покрыт белой бронзой, активная поверхность: LCP, крепежные гайки: латунь покрыт белой бронзой

Момент затяжки [Nm]

< 25

Дисплеи / Элементы управления

Дисплей

Отображение коммутационного состояния

4 светодиод, жёлтый

Принадлежности

Комплект поставки

крепежные гайки: 2

Примечания

material for secure mounting not supplied, fixing must be done by the user

соответствует экологическим требованиям и требованиям ЭМС для эксплуатации в сельскохозяйственной и лесной технике, землеройных и строительных машинах, а также в промышленных грузовиках

Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне.

(FE360 = ST37-2K) 24x24x1 mm

Упаковочная величина

1 шт.

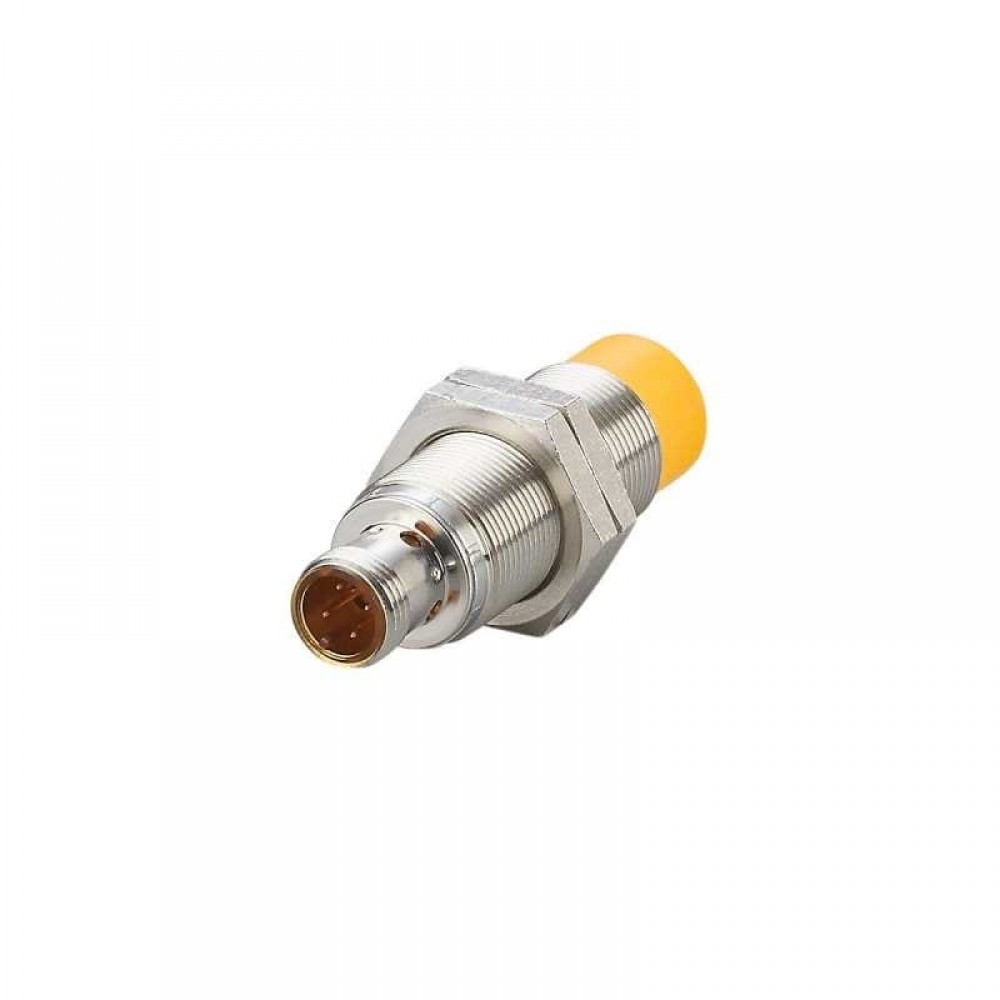

электрическое подключение — разъем

Соединение

Разъем: 1 x M12, Литой корпус: PEI, Контакты: позолоченый

ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — GG854S — 23.11.2020 —

Характеристики

Время отклика при приближении к зоне срабатывания [ms]: 5
Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]: 100
Выходное напряжение при 24 В: Совместим с входами Тип 1, 2 по EN 61131-2
Выходные данные: Тип интерфейса C класс 1
Гистерезис [% от Sr]: 1…10
Задержка времени по требованиям безопасности [ms]: 5
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Зона обнаружения мишени [mm]: >11,5
Ионизирующее излучение: Не допускается
Класс защиты: III
Корпус: Резьбовой корпус
Макс. время задержки при включении [ms]: 1000
Макс. высота над уровнем моря [m]: 5000
Макс. допустимая относительная влажность воздуха [%]: 50, (70 °C, 50 %)
Макс. емкостная нагрузка CL_max [nF]: 20
Макс. падение напряжения коммутационного выхода DC [V]: 2,5, (30 mA)

Минимальная нагрузка по току [mA]: 1
Номинальное напряжение изоляции [V]: 60
Особенности: Позолоченные контакты
Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 50
Потребление тока [mA]: < 20
Применение: Применение в подвижной технике и сложных условиях
Рабочее напряжение [V]: 8…32 DC
Размеры [mm]: M18 x 1 / L = 60
Расстояние гарантированного отключения s(ao) [mm]: < 6,5
Режим работы: Постоянная работа
Степень защиты: IP 65, IP 67, IP 68, IP 69K, (с должным образом прикрученным разъемом ifm)
Температура окружающей среды [°C]: -40…85
Функция безопасности: Safe state when damped correctly
Функция выходного сигнала: 2 x OSSD (A1 и A2)
Химическая среда: -
Частота переключения DC [Hz]: 10
Электрическое исполнение: PNP
