IFM Индуктивный аналоговый датчик с io-link im5142

Артикул: IM5142

В наличии

IFM Индуктивный аналоговый датчик с io-link im5142

Name: IFM Индуктивный аналоговый датчик с io-link im5142
Brand: IFM
SKU: IM5142
Price: 18550 RUB
Availability: InStock

18 550 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Индуктивный аналоговый датчик с io-link im5142

Артикул: IM5142

Категория: Индуктивные датчики

Технические характеристики IM5142

Характеристики

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Коммуникационный интерфейс

IO-Link

Корпус

Прямоугольный

Размеры [mm]

40 x 40 x 54

Электронные данные

Рабочее напряжение [V]

15…30 DC

Потребление тока [mA]

< 33

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN, (параметризуемый)

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

100

Аналоговый выход по напряжению [V]

0…10, (Линейный, градиент: 0,4 V/mm, для подхода с передней стороны и для цели сделанной из слабой стали: 90 x 90 x 1 mm)

Мин. сопротивление нагрузки [Ω]

2000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон измерения [mm]

1…26

Точка переключения IO-Link [mm]

3,44…24,2

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

3…15

Примечание к гистерезису

параметризуемый

Отклонение от линейности аналогового выхода [%]

± 2, (от предельного значения диапазона измерения)

Повторяемость аналогового выхода [%]

± 2, (от предельного значения диапазона измерения)

Температурный коэфициент [%/K vom MEW]

±0,15

Дрейф температуры [% vom MEW]

±5

Время реакции

Время отклика [ms]

< 20

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Identification and diagnosis, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Teach Channel

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

3,2

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	16
состоянием прибора	4
бинарная информация о переключении	2

IO-Link функции (ациклические)

счётчик циклов переключения, счётчик циклов включения, счетчик часов работы, внутренняя температура, специфичный для приложения тег

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1206

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…80

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

231

Сертификат UL

Ta	-25…70 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Регистрационный номер UL	A026
Номер файла UL	E174191

Механические данные

Вес [g]

157

Корпус

Прямоугольный

Чувствительная поверхность

5 положений по выбору

Монтаж

незаподлицо

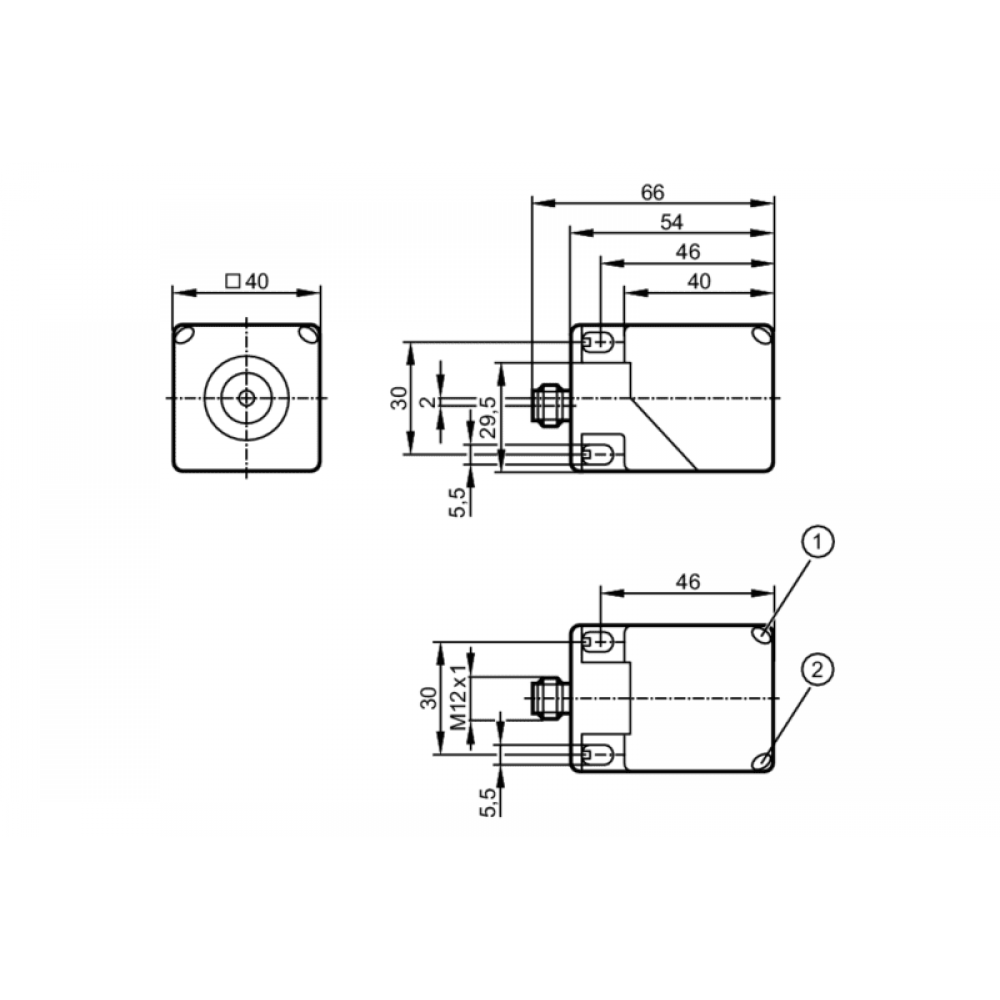

Размеры [mm]

40 x 40 x 54

Материал

PA (полиамид), латунь покрыт белой бронзой

Дисплеи / Элементы управления

Дисплей

мишень в диапазоне измерения	1 x светодиод, жёлтый светит
мишень вне диапазона измерения	1 x светодиод, жёлтый мигает
режим работы	светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение — разъем

Соединение

Разъем: 1 x M12

IM5142-02 — 19.07.2019 —

Технические характеристики IM5142

Характеристики

Аналоговый выход по напряжению [V]: 0…10, (Линейный, градиент: 0,4 V/mm, для подхода с передней стороны и для цели сделанной из слабой стали: 90 x 90 x 1 mm)
Гистерезис [% от Sr]: 3…15
Диапазон измерения [mm]: 1…26
Защита от короткого замыкания: Да
Защита от перегрузок по току: Да
Защита от переполюсовки: Да
Класс защиты: II
Коммуникационный интерфейс: IO-Link
Корпус: Прямоугольный
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Мин. сопротивление нагрузки [Ω]: 2000

Поправочный коэффициент: Сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: < 33
Примечание к гистерезису: -
Рабочее напряжение [V]: 15…30 DC
Размеры [mm]: 40 x 40 x 54
Точка переключения IO-Link [mm]: 3,44…24,2
Функция выходного сигнала: Нормально открытый / нормально закрытый, (параметризуемый)
Частота переключения DC [Hz]: 100
Электрическое исполнение: PNP/NPN, (параметризуемый)
