Артикул: KD3501
В наличии

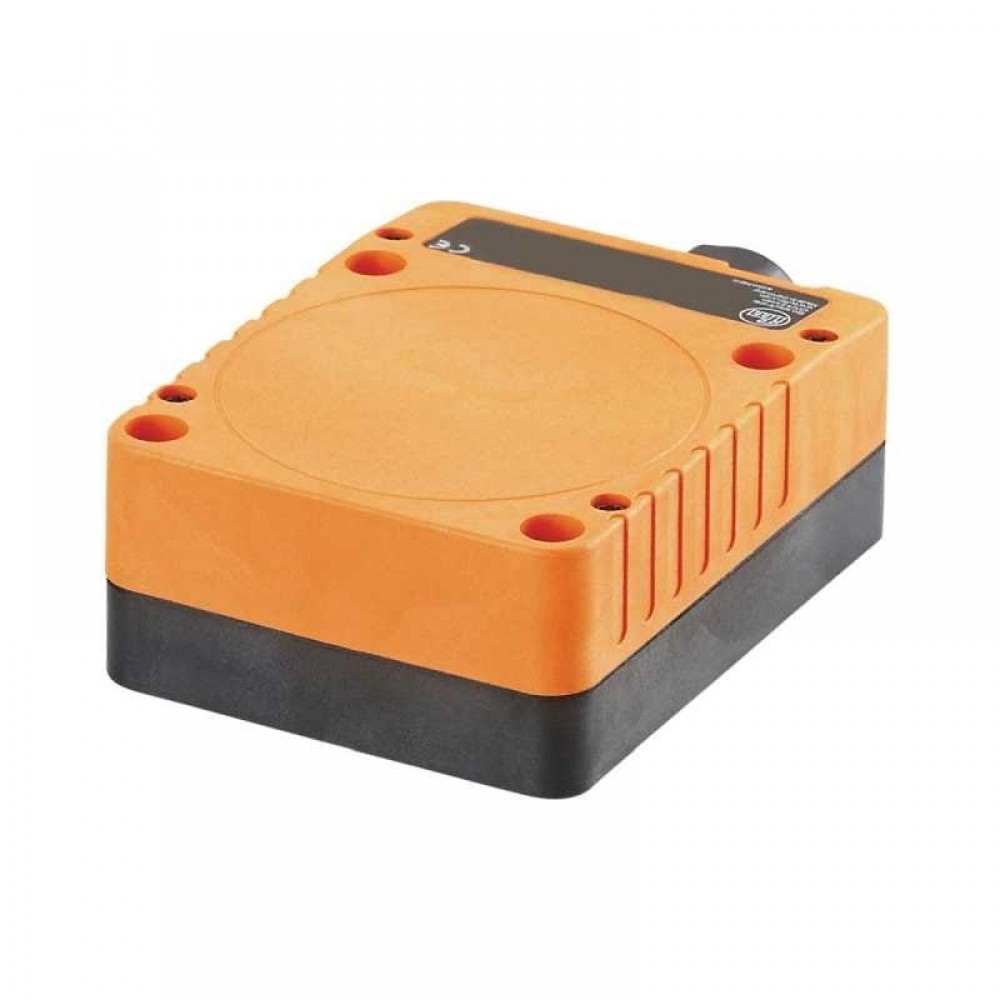

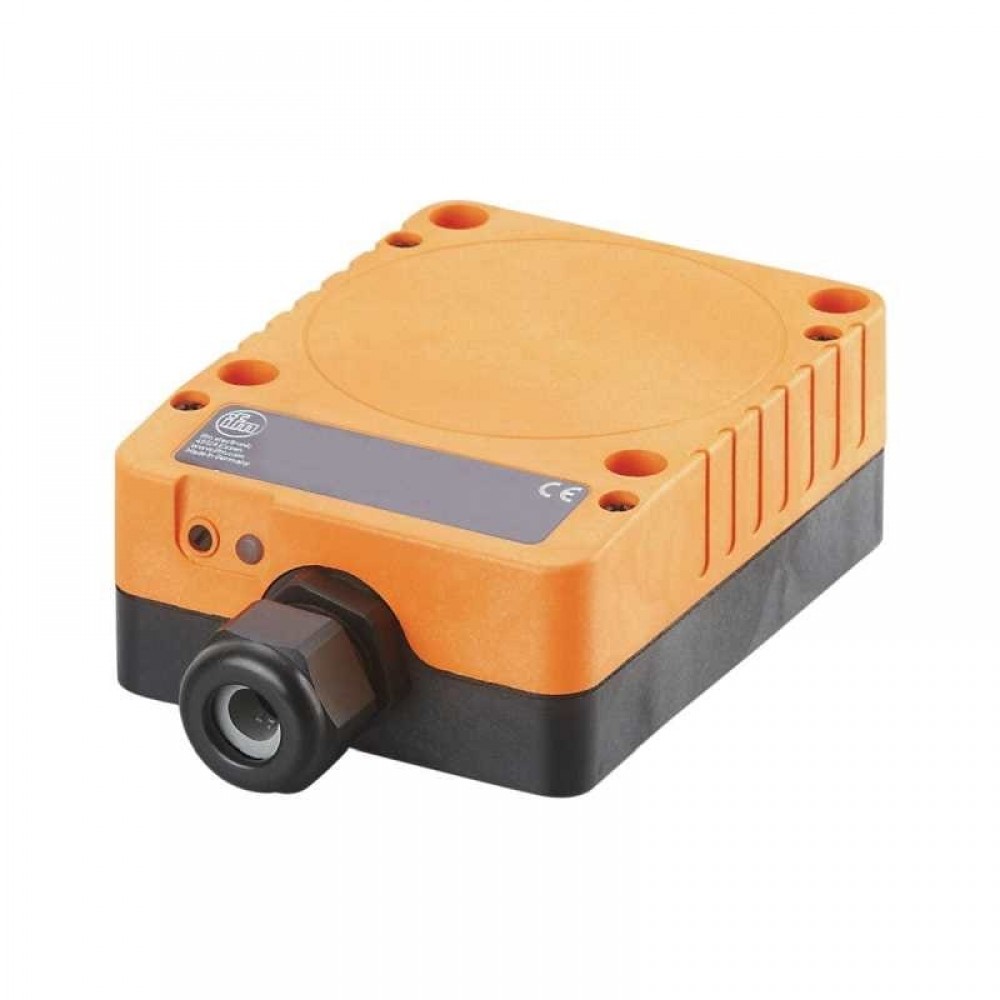

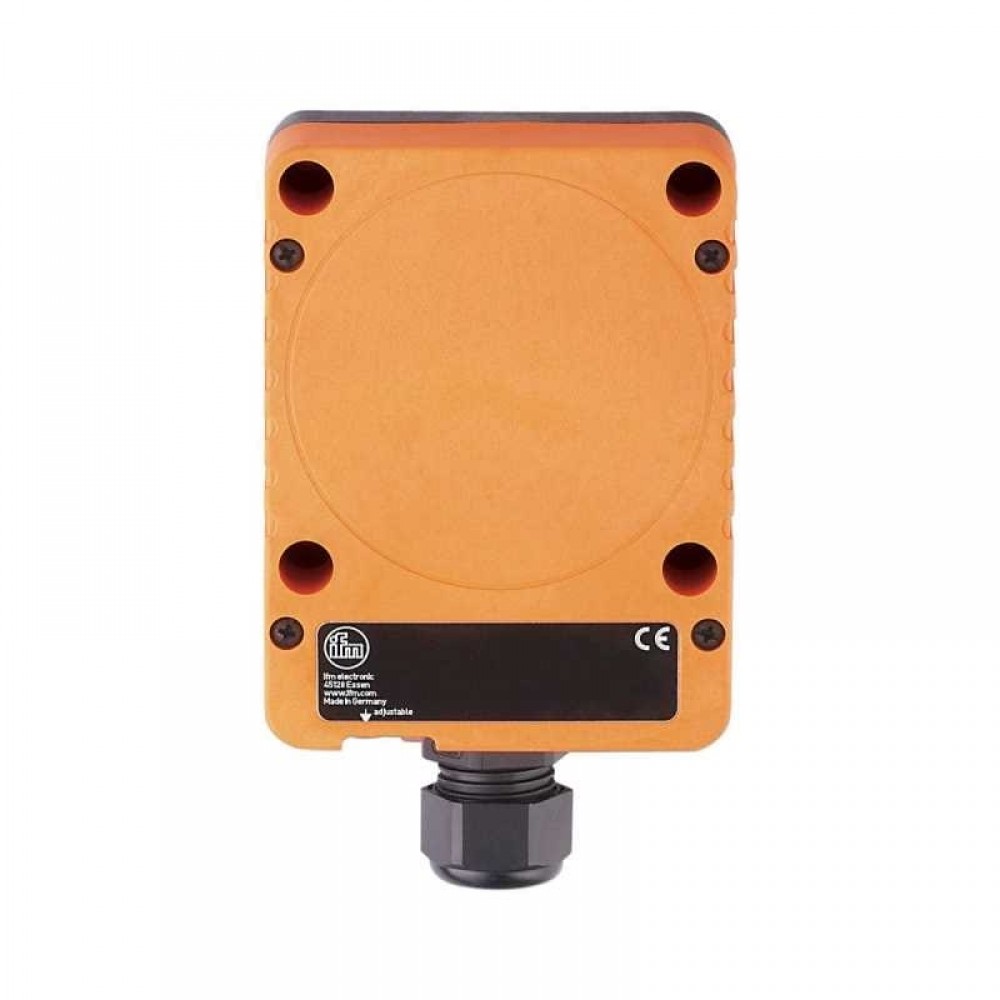

IFM Емкостной датчик kd3501
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Емкостной датчик kd3501
Артикул: KD3501
Категория: Емкостные датчики
Технические характеристики KD3501
| Характеристики | |||
|---|---|---|---|
| Функция выходного сигнала | нормально открытый / нормально закрытый, (по выбору) | ||
| Диапазон срабатывания [mm] | 60 | ||
| Корпус | Прямоугольный | ||

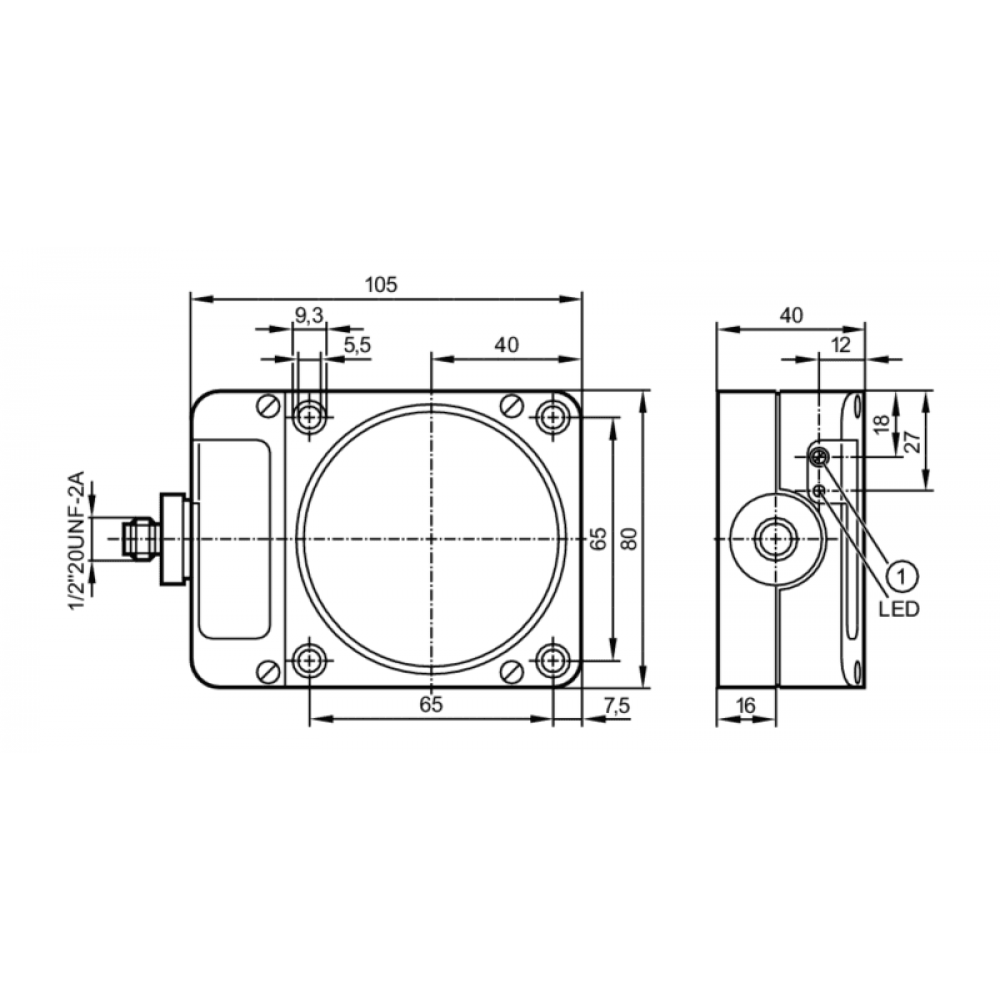

| Размеры [mm] | 105 x 80 x 40 | ||
| Электронные данные | |||
| Рабочее напряжение [V] | 20…250 AC/DC | ||
| Класс защиты | II | ||
| Защита от перепутывания полярности | нет | ||
| Выходы | |||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (по выбору) | ||
| Макс. падение напряжения коммутационного выхода DC [V] | 8,5 | ||
| Макс. падение напряжения коммутационного выхода АС [V] | 8,5 | ||
| Минимальная нагрузка по току [mA] | 5 | ||
| Макс. ток утечки [mA] | 1,3 (120 V AC) / 0,8 (24 V DC) | ||
| Постоянный ток нагрузки коммутационного выхода АС [mA] | 250, (350 (…50 °C)) | ||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||
| Кратковременный ток нагрузки коммутационного выхода [mA] | 2200, (20 ms / 0,5 Hz) | ||
| Частота переключения АС [Hz] | 10 | ||
| Частота переключения DC [Hz] | 10 | ||
| Защита от короткого замыкания | нет | ||
| Защита от перегрузок по току | нет | ||
| Диапазон контроля | |||
| Диапазон срабатывания [mm] | 60 | ||
| Настраиваемое расстояние срабатывания | да | ||
| Заводская настройка расстояния срабатывания [mm] | 60 | ||
| Реальное расстояние срабатывания Sr [mm] | 60 ± 10 % | ||
| Рабочее расстояние срабатывания [mm] | 0…48,6 | ||
| Точность/ погрешность | |||
| Поправочный коэффициент | стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2 | ||
| Гистерезис [% от Sr] | 1…15 | ||
| Смещение точки переключения [% от Sr] | -15…15 | ||
| Условия эксплуатации | |||
| Температура окружающей среды [°C] | -25…80 | ||
| Степень защиты | IP 65 | ||
| Механические данные | |||
| Вес [g] | 317,514 | ||
| Корпус | Прямоугольный | ||
| Монтаж | незаподлицо | ||
| Размеры [mm] | 105 x 80 x 40 | ||
| Материал | PPE | ||
| Дисплеи / Элементы управления | |||
| Дисплей |
| ||
| Электрическое подключение | |||
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция | ||
| Принадлежности | |||
| Принадлежности (поставляются в комплекте) |
| ||
| Примечания | |||
| Примечания |
| ||
| Упаковочная величина | 1 шт. | ||
| электрическое подключение — разъем | |||
| Соединение | Разъем: 1 x M12 | ||
| KD3501-00 — 28.08.2006 — | |||
Технические характеристики KD3501
Характеристики
- Вес [g]
- 317,514
- Гистерезис [% от Sr]
- 1…15
- Диапазон срабатывания [mm]
- 60
- Дисплей
- -
- Заводская настройка расстояния срабатывания [mm]
- 60
- Защита от короткого замыкания
- Нет
- Защита от перегрузок по току
- Нет
- Защита от перепутывания полярности
- Нет
- Класс защиты
- II
- Корпус
- Прямоугольный
- Кратковременный ток нагрузки коммутационного выхода [mA]
- 2200, (20 ms / 0,5 Hz)
- Макс. падение напряжения коммутационного выхода DC [V]
- 8,5
- Макс. падение напряжения коммутационного выхода АС [V]
- 8,5
- Макс. ток утечки [mA]
- 1,3 (120 V AC) / 0,8 (24 V DC)
- Материал
- PPE
- Минимальная нагрузка по току [mA]
- 5
- Монтаж
- Незаподлицо
- Настраиваемое расстояние срабатывания
- Да
- Поправочный коэффициент
- Стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2
- Постоянный ток нагрузки коммутационного выхода DC [mA]
- 100
- Постоянный ток нагрузки коммутационного выхода АС [mA]
- 250, (350 (…50 °C))
- Рабочее напряжение [V]
- 20…250 AC/DC
- Рабочее расстояние срабатывания [mm]
- 0…48,6
- Размеры [mm]
- 105 x 80 x 40
- Реальное расстояние срабатывания Sr [mm]
- 60 ± 10 %
- Смещение точки переключения [% от Sr]
- -15…15
- Степень защиты
- IP 65
- Температура окружающей среды [°C]
- -25…80
- Функция выходного сигнала
- Нормально открытый / нормально закрытый, (по выбору)
- Частота переключения DC [Hz]
- 10
- Частота переключения АС [Hz]
- 10
