Артикул: M9H206
В наличии

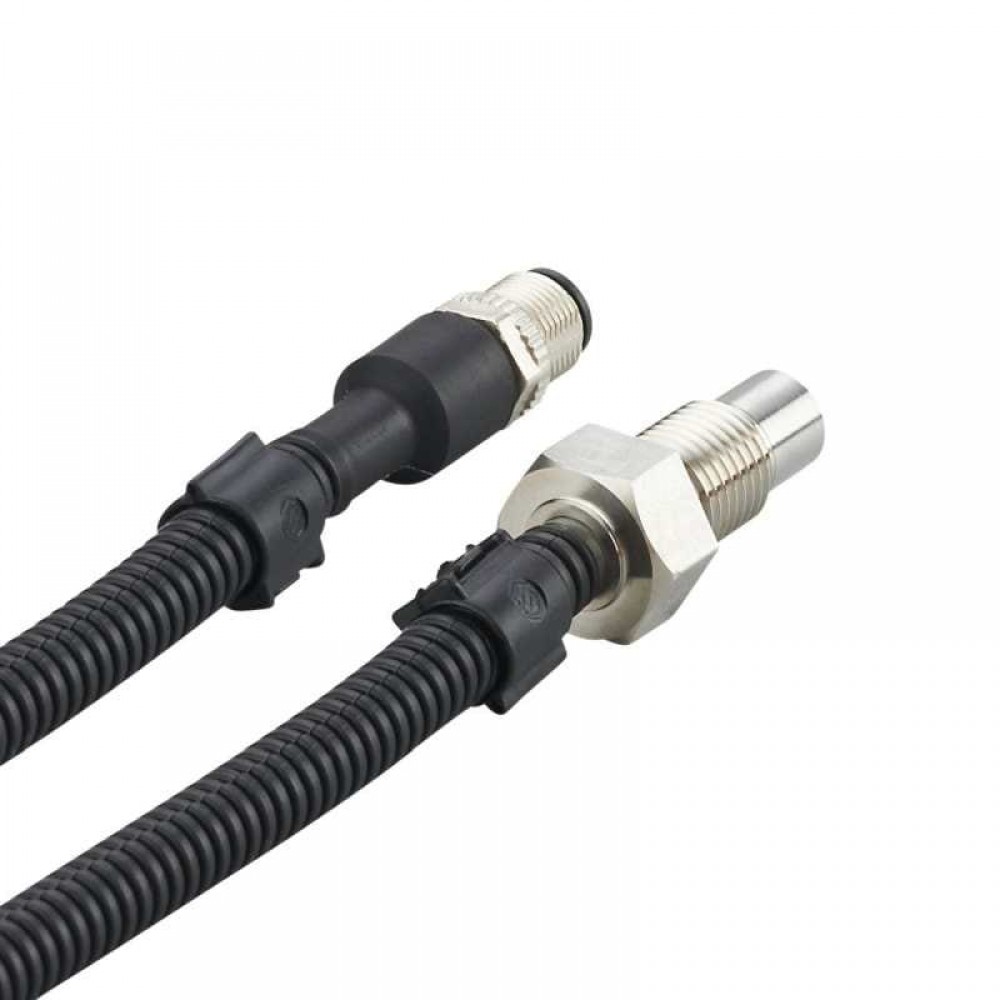

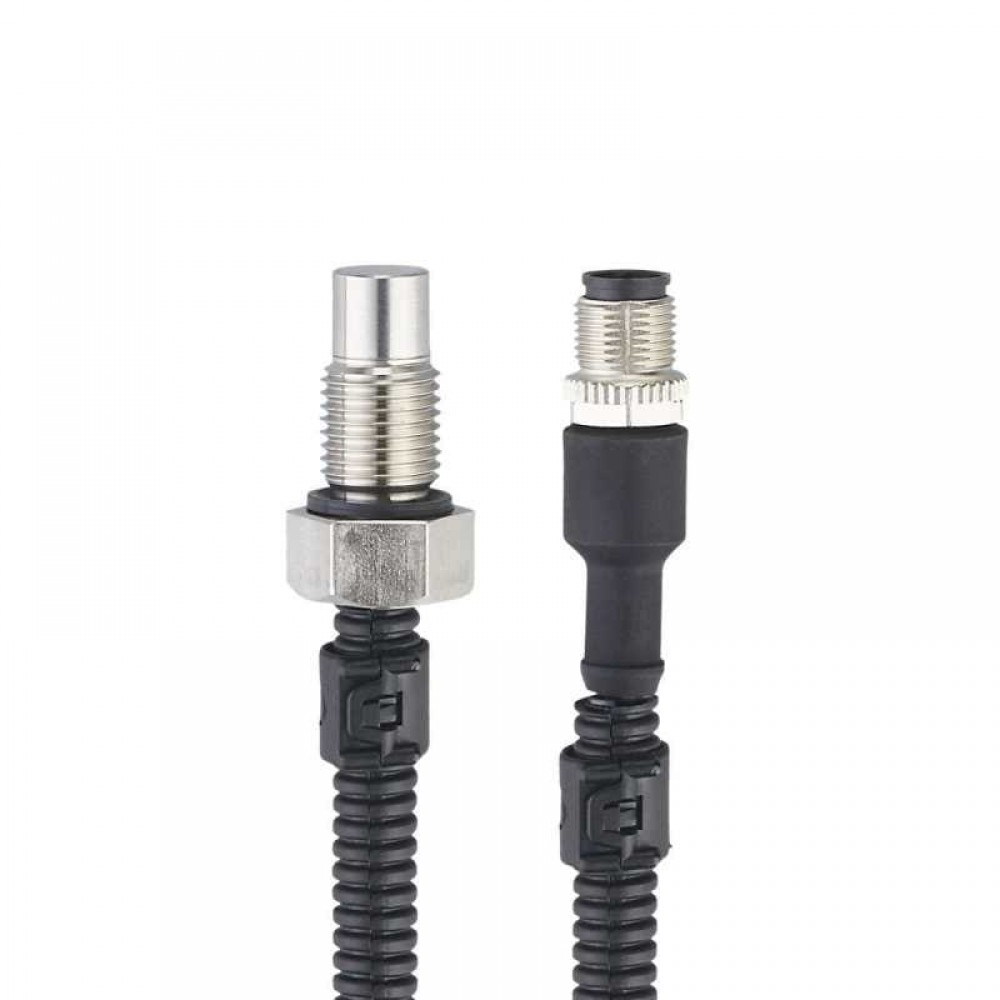

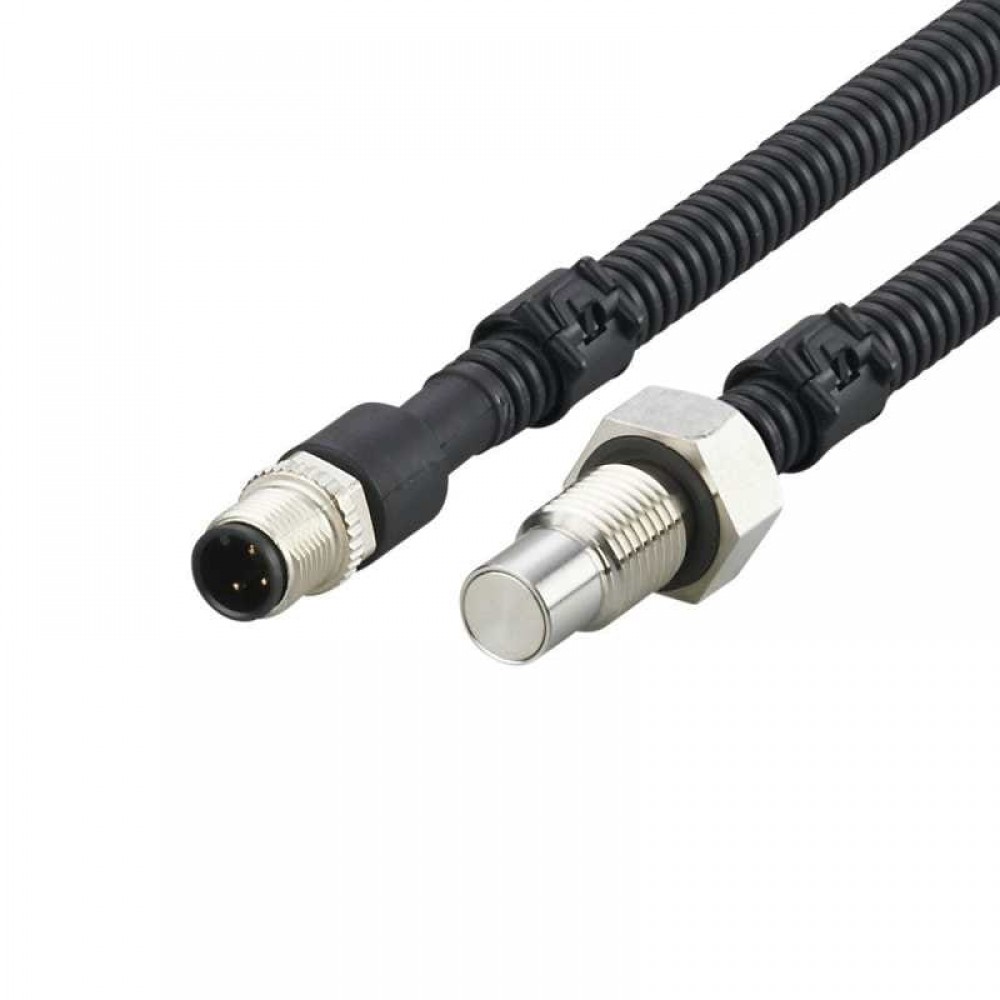

IFM Датчик цилиндров m9h206
18 079 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Датчик цилиндров m9h206
Артикул: M9H206
Категория: Индуктивные датчики
Технические характеристики M9H206
| Характеристики | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электрическое исполнение | PNP | ||||||||||||
| Функция выходного сигнала | NO | ||||||||||||
| Диапазон срабатывания [mm] | 1,8 | ||||||||||||
| Корпус | Резьбовой корпус | ||||||||||||

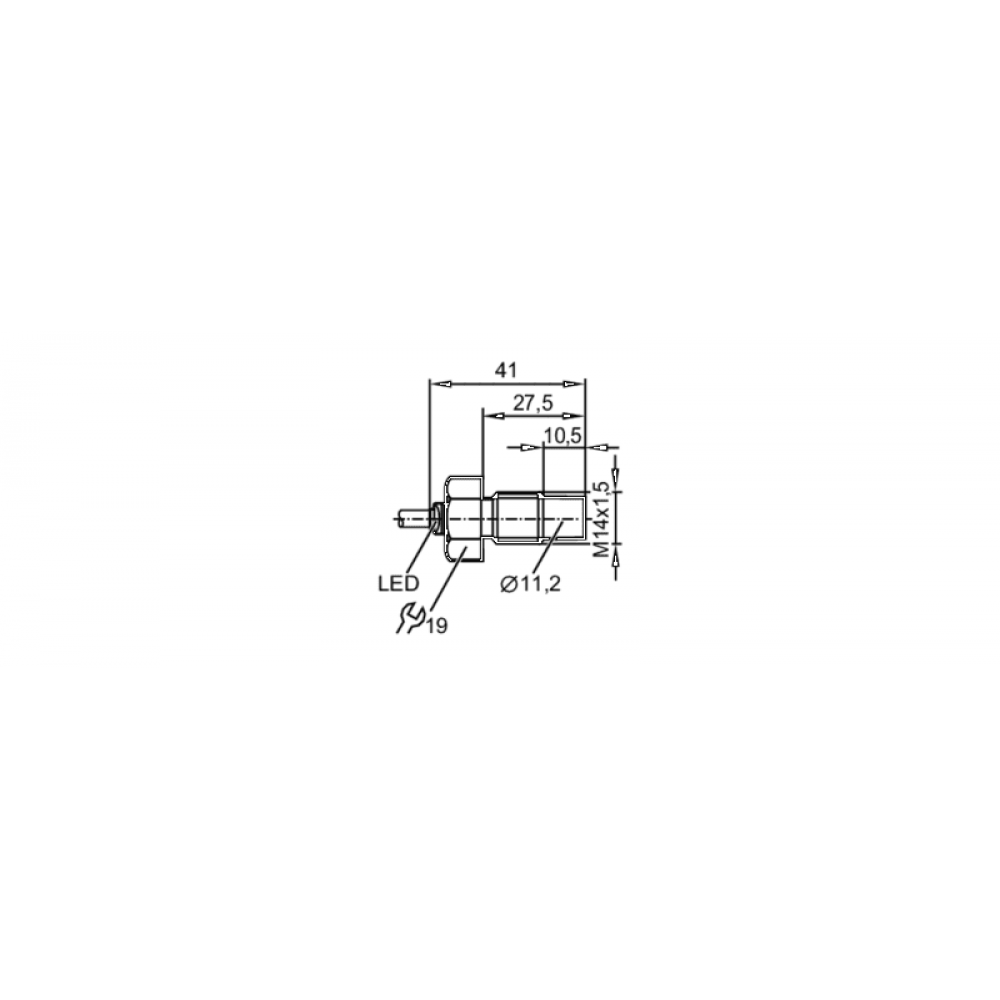

| Размеры [mm] | M14 x 1,5 / L = 41 | ||||||||||||
| Приложение | |||||||||||||
| Применение | гидравлические цилиндры | ||||||||||||
| Среда | обнаруживает железные металлы | ||||||||||||
| Мин. разрывное давление [bar] | 2000 | ||||||||||||
| Предел прочности по давлению [bar] | 500 | ||||||||||||
| Электронные данные | |||||||||||||
| Рабочее напряжение [V] | 10…36 DC | ||||||||||||
| Потребление тока [mA] | < 23 | ||||||||||||
| Класс защиты | III | ||||||||||||
| Защита от переполюсовки | да | ||||||||||||
| Выходы | |||||||||||||
| Электрическое исполнение | PNP | ||||||||||||
| Функция выходного сигнала | NO | ||||||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 1,6 | ||||||||||||
| Макс. ток утечки [mA] | 0,1 | ||||||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 | ||||||||||||
| Частота переключения DC [Hz] | 1000 | ||||||||||||
| Защита от короткого замыкания | да | ||||||||||||
| Защита от перегрузок по току | да | ||||||||||||
| Диапазон контроля | |||||||||||||
| Диапазон срабатывания [mm] | 1,8 | ||||||||||||
| Реальное расстояние срабатывания Sr [mm] | 1,8 ± 10 % | ||||||||||||
| Рабочее расстояние срабатывания [mm] | 0…1,46 | ||||||||||||
| Точность/ погрешность | |||||||||||||
| Гистерезис [% от Sr] | < 15 | ||||||||||||
| Смещение точки переключения [% от Sr] | 10 | ||||||||||||
| Воспроизводимость [% от Sr] | 10 | ||||||||||||
| Условия эксплуатации | |||||||||||||
| Пик давления [bar] | 1000 | ||||||||||||
| Температура окружающей среды [°C] | -25…85 | ||||||||||||
| Степень защиты | IP 65, IP 67 | ||||||||||||
| Испытания / одобрения | |||||||||||||
| ЭMC |
| ||||||||||||
| Виброустойчивость |
| ||||||||||||
| Ударопрочность |
| ||||||||||||
| Постоянная ударопрочность |
| ||||||||||||
| MTTF [годы] | 925 | ||||||||||||
| Механические данные | |||||||||||||
| Вес [g] | 72,8 | ||||||||||||
| Корпус | Резьбовой корпус | ||||||||||||
| Монтаж | установка заподлицо | ||||||||||||
| Размеры [mm] | M14 x 1,5 / L = 41 | ||||||||||||
| Обозначение резьбы | M14 x 1,5 | ||||||||||||
| Материал | корпус: нерж.сталь нерж. сталь (1.4404 / 316L), O-кольцо: FKM | ||||||||||||
| Момент затяжки [Nm] | < 25 | ||||||||||||
| Дисплеи / Элементы управления | |||||||||||||
| Дисплей |
| ||||||||||||
| Примечания | |||||||||||||
| Упаковочная величина | 1 шт. | ||||||||||||
| электрическое подключение — разъем | |||||||||||||
| Соединение | Кабель: 0,5 m, PUR (полиуретан) | ||||||||||||
| Соединение | Разъем: 1 x M12, Блокировка: Гайка с накаткой, поворотный | ||||||||||||
| M9H206-01 — 23.11.2017 — | |||||||||||||
Технические характеристики M9H206
Характеристики
- Воспроизводимость [% от Sr]
- 10
- Гистерезис [% от Sr]
- < 15
- Диапазон срабатывания [mm]
- 1,8
- Защита от короткого замыкания
- Да
- Защита от перегрузок по току
- Да
- Защита от переполюсовки
- Да
- Класс защиты
- III
- Корпус
- Резьбовой корпус
- Макс. падение напряжения коммутационного выхода DC [V]
- 1,6
- Макс. ток утечки [mA]
- 0,1
- Мин. разрывное давление [bar]
- 2000
- Пик давления [bar]
- 1000
- Постоянный ток нагрузки коммутационного выхода DC [mA]
- 200
- Потребление тока [mA]
- < 23
- Предел прочности по давлению [bar]
- 500
- Применение
- Гидравлические цилиндры
- Рабочее напряжение [V]
- 10…36 DC
- Рабочее расстояние срабатывания [mm]
- 0…1,46
- Размеры [mm]
- M14 x 1,5 / L = 41
- Реальное расстояние срабатывания Sr [mm]
- 1,8 ± 10 %
- Смещение точки переключения [% от Sr]
- 10
- Среда
- Обнаруживает железные металлы
- Степень защиты
- IP 65, IP 67
- Температура окружающей среды [°C]
- -25…85
- Функция выходного сигнала
- NO
- Частота переключения DC [Hz]
- 1000
- ЭMC
- -
- Электрическое исполнение
- PNP
