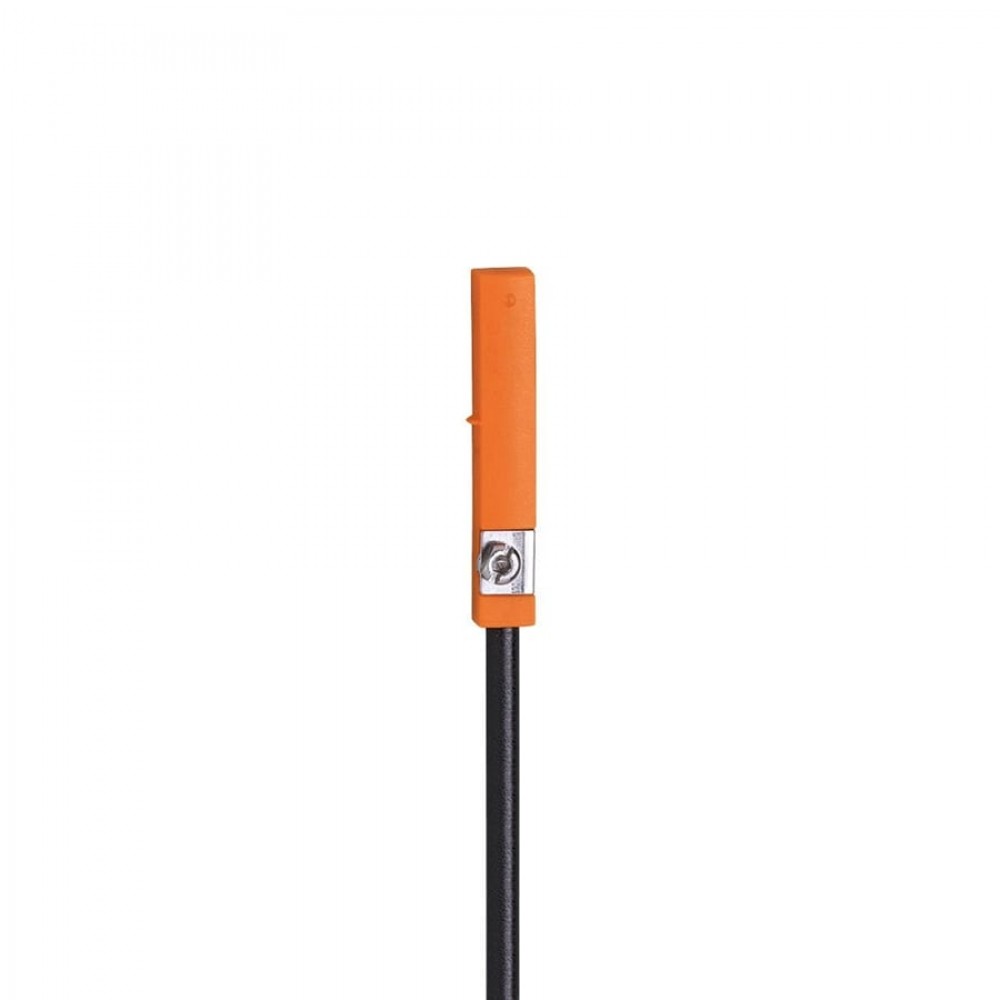

IFM Датчик для цилиндров с т-образным пазом с язычковым контактом mr0100

Артикул: MR0100

В наличии

IFM Датчик для цилиндров с т-образным пазом с язычковым контактом mr0100

Name: IFM Датчик для цилиндров с т-образным пазом с язычковым контактом mr0100
Brand: IFM
SKU: MR0100
Price: 4339 RUB
Availability: InStock

4 339 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Датчик для цилиндров с т-образным пазом с язычковым контактом mr0100

Артикул: MR0100

Категория: Датчики цилиндров

Технические характеристики MR0100

Характеристики

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

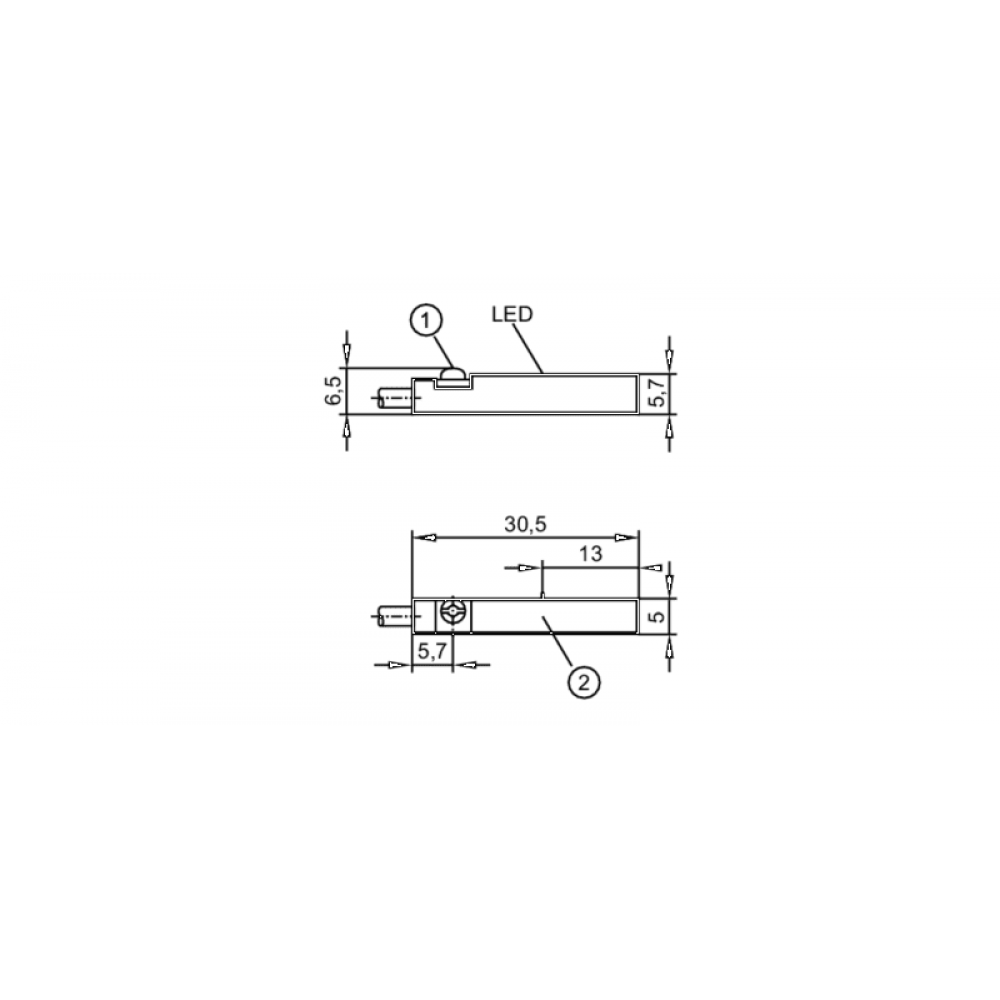

Размеры [mm]

30,5 x 5 x 6,5

Электронные данные

Рабочее напряжение [V]

5…120 AC/DC, (UL supply class 2: 5…60 DC / 5…30 AC)

Класс защиты

Защита от перепутывания полярности

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

Макс. падение напряжения коммутационного выхода АС [V]

Постоянный ток нагрузки коммутационного выхода АС [mA]

100, (Необходима внешняя защитная цепь при работе с индуктивной нагрузкой (клапан, контактор, и т.п.) )

Постоянный ток нагрузки коммутационного выхода DC [mA]

100, (Необходима внешняя защитная цепь при работе с индуктивной нагрузкой (клапан, контактор, и т.п.) )

Частота переключения АС [Hz]

1000

Частота переключения DC [Hz]

1000

Макс. мощность переключения [W]

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Порог чувствительности [mT]

2,1

Скорость передвижения макс. 5м/с [m/s]

Точность/ погрешность

Гистерезис [mm]

Воспроизводимость [mm]

-0,2…0,2

Время реакции

Макс. время перерыва [ms]

0,1

Макс. время включения, вкл. скачок [ms]

0,6

Условия эксплуатации

Температура окружающей среды [°C]

-25…70

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 61000-4-2 ESD	— CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	2 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

11303

Сертификат UL

Регистрационный номер UL

C004

Механические данные

Вес [g]

26,7

Монтаж

установка заподлицо

Конструктивное исполнение цилиндра

Цилиндры с Т-образным пазом

Размеры [mm]

30,5 x 5 x 6,5

Материал

корпус: PA (полиамид), Крепежный фланец: нерж.сталь

Коммутационные циклы при подключении к ПЛК [Mio]

< 40

Дисплеи / Элементы управления

Дисплей

Состояние выхода

1 x светодиод, жёлтый

Электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1, ≤ 0,175 A, быстрая реакция

Принадлежности

Комплект поставки

резиновая вставка: 1

Крепеж кабеля: 1

Примечания

Без светодиодной индикации в случае переполюсовки в рабочем режиме DC

напряжение питания ‘класс питания 2’ в соответствии с UL

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан), 2 x 0,14 mm²

MR0100-01 — 12.06.2015 —

Технические характеристики MR0100

Характеристики

Воспроизводимость [mm]: -0,2…0,2
Гистерезис [mm]: 1
Защита от короткого замыкания: Нет
Защита от перегрузок по току: Нет
Защита от перепутывания полярности: Да
Класс защиты: II
Макс. время включения, вкл. скачок [ms]: 0,6
Макс. время перерыва [ms]: 0,1
Макс. мощность переключения [W]: 10
Макс. падение напряжения коммутационного выхода DC [V]: 5
Макс. падение напряжения коммутационного выхода АС [V]: 5
Порог чувствительности [mT]: 2,1

Постоянный ток нагрузки коммутационного выхода DC [mA]: 100, (Необходима внешняя защитная цепь при работе с индуктивной нагрузкой (клапан, контактор, и т.п.) )
Постоянный ток нагрузки коммутационного выхода АС [mA]: 100, (Необходима внешняя защитная цепь при работе с индуктивной нагрузкой (клапан, контактор, и т.п.) )
Рабочее напряжение [V]: 5…120 AC/DC, (UL supply class 2: 5…60 DC / 5…30 AC)
Размеры [mm]: 30,5 x 5 x 6,5
Скорость передвижения макс. 5м/с [m/s]: 10
Степень защиты: IP 65, IP 67
Температура окружающей среды [°C]: -25…70
Функция выходного сигнала: NO
Частота переключения DC [Hz]: 1000
Частота переключения АС [Hz]: 1000
ЭMC: -
Электрическое исполнение: PNP/NPN
