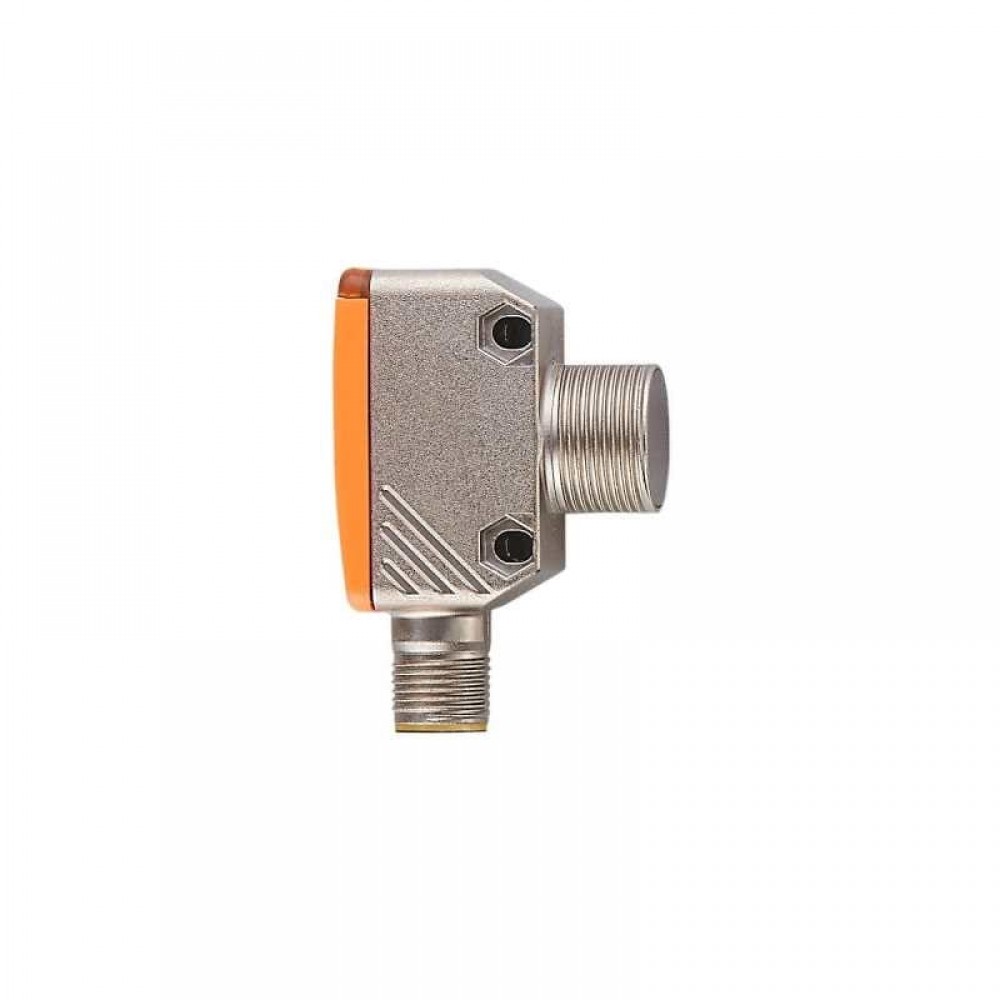

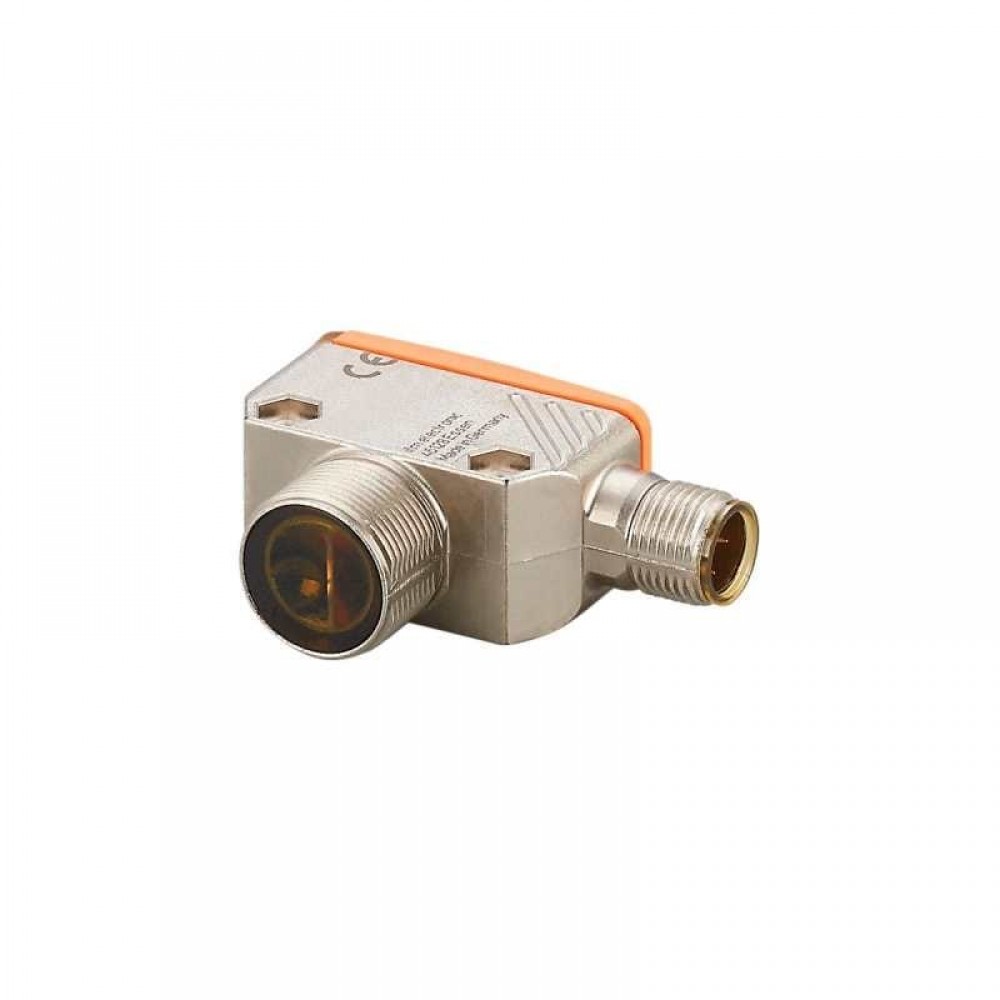

IFM Датчик диффузного отражения с функцией подавления заднего фона ogh580

Артикул: OGH580

Все товары IFM

IFM Датчик диффузного отражения с функцией подавления заднего фона ogh580

Name: IFM Датчик диффузного отражения с функцией подавления заднего фона ogh580
Brand: IFM
SKU: OGH580
Price: 23781 RUB
Availability: InStock

Товар в наличии

23 781 ₽

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание Датчик диффузного отражения с функцией подавления заднего фона ogh580

Артикул: OGH580

Категория: Фотоэлектрические (оптические) датчики

Технические характеристики OGH580

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Корпус

Прямоугольный

Размеры [mm]

M18 x 1

Приложение

Особенности

Подавление заднего фона

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10…30 DC, (‘supply class 2’ согласно cULus)

Номинальное напряжение изоляции [V]

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

300

Тип света

красный свет

Длина волны [nm]

645

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение, (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон контроля

Диапазон [mm]

15…200, (белая бумага 200 x 200 mm 90 % отражение)

Диапазон для белого объекта (90 % отражение) [mm]

15…200

Диапазон для серого объекта (18 % отражение) [mm]

15…200

Диапазон для черного объекта (6 % отражение) [mm]

15…200

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Доступно подавление заднего фона

да

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Measuring Sensor, Identification and Diagnosis, Switching Signal Channel, Teach Channel

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	16
состоянием прибора	4
бинарная информация о переключении	1

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1132

Примечание

Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Температура хранения [°C]

-40…60

Степень защиты

IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

MTTF [годы]

782

Сертификат UL

Ta	-25…60 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

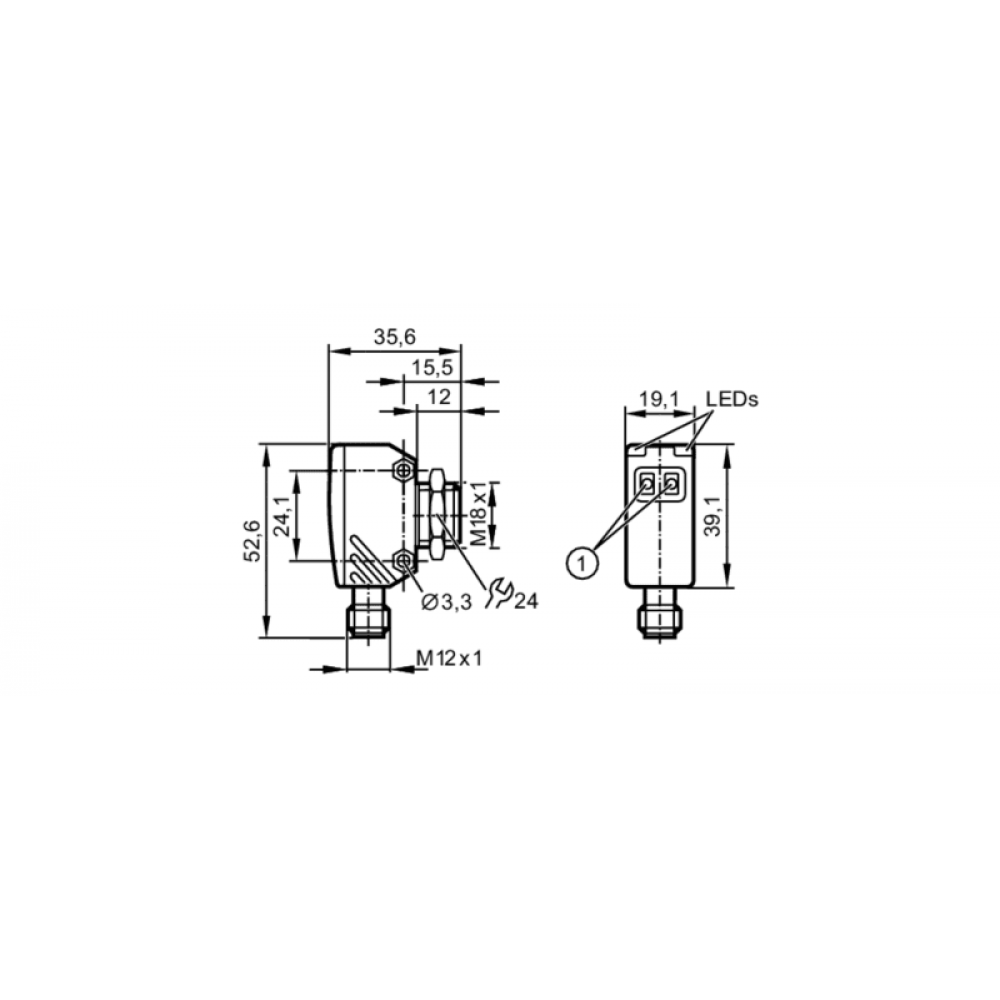

Механические данные

Вес [g]

60,5

Корпус

Прямоугольный

Размеры [mm]

M18 x 1

Обозначение резьбы

M18 x 1

Материал

отливка из цинка, PEI

Материал линз

PEI

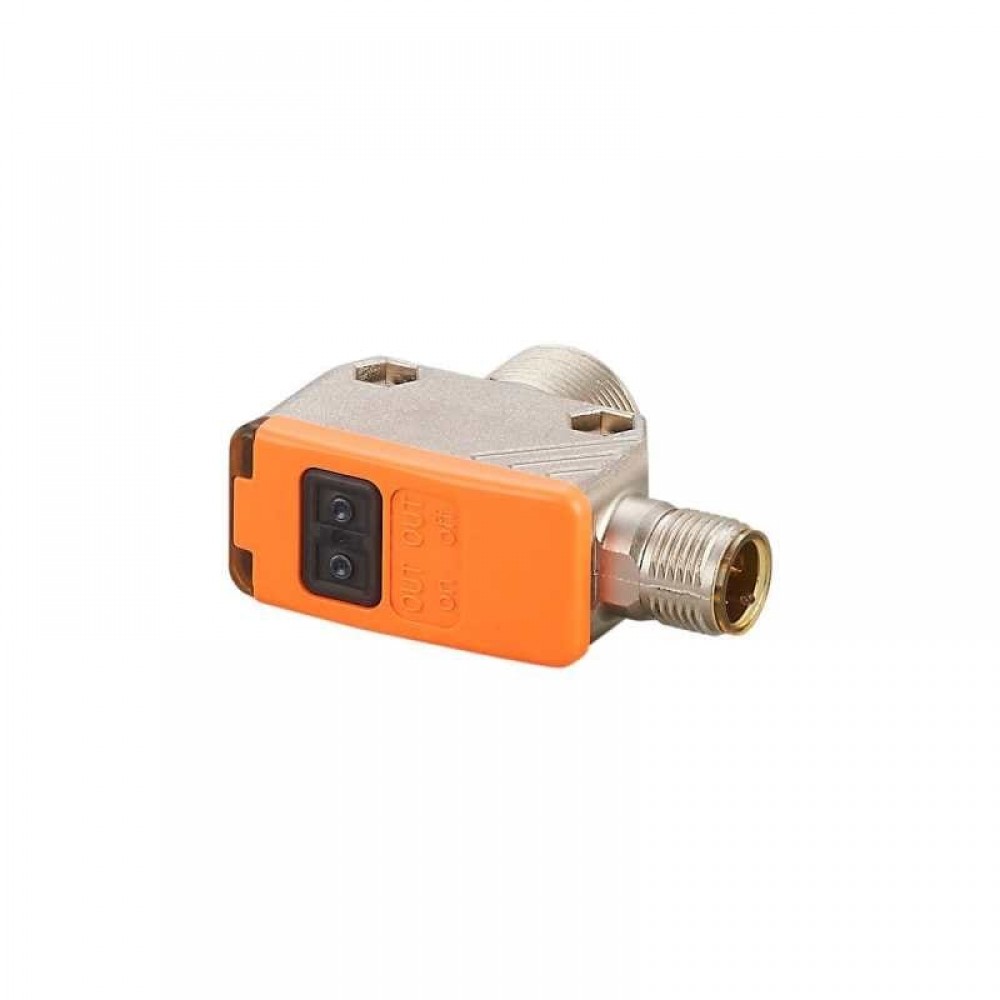

Дисплеи / Элементы управления

Дисплей

Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Элементы управления

Порог срабатывания выхода	Кнопка для программирования
Функция выходного сигнала	Кнопка для программирования

Принадлежности

Комплект поставки

контргайка: 1 x

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

линия точности

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

Другие данные

Повторяемость / точность: 6 σ

	Повторяемость измеряемых значений
Abstand	белый (отражение 90 %)	чёрный (6%…90% отражение)
20 mm	0,5 mm	1,0 mm
50 mm	0,8 mm	2,0 mm
100 mm	1,5 mm	4,5 mm
150 mm	3,0 mm	9,0 mm
200 mm	6,0 mm	20,0 mm

	Точность
Abstand	белый (отражение 90 %)	чёрный (6%…90% отражение)
20 mm	± 2,0 mm	± 2,5 mm
50 mm	± 3,5 mm	± 4,5 mm
100 mm	± 6,0 mm	± 7,5 mm
150 mm	± 7,5 mm	± 11,0 mm
200 mm	± 10,0 mm	± 17,0 mm

Значения при
Внешнее освещение на объекте	< 10 klx
постоянные условия окружающей среды	23 °C / 960 hPa
минимальная мощность источника питания в минутах	10

OGH580-03 — 15.02.2019 —

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Диапазон [mm]: 15…200, (белая бумага 200 x 200 mm 90 % отражение)
Диапазон для белого объекта (90 % отражение) [mm]: 15…200
Диапазон для серого объекта (18 % отражение) [mm]: 15…200
Диапазон для черного объекта (6 % отражение) [mm]: 15…200
Длина волны [nm]: 645
Доступно подавление заднего фона: Да
Защита от короткого замыкания: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Корпус: Прямоугольный
Макс. время задержки при включении [ms]: 300
Макс. диаметр светового пятна [mm]: 13
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Миним.время рабочего цикла [ms]: 10
Настраиваемый диапазон: Да

Номинальное напряжение изоляции [V]: 32
Нужный тип порта: A
Особенности: Подавление заднего фона
Постоянный ток нагрузки коммутационного выхода DC [mA]: 200
Потребление тока [mA]: 25
Профили: Measuring Sensor, Identification and Diagnosis, Switching Signal Channel, Teach Channel
Рабочее напряжение [V]: 10…30 DC, (‘supply class 2’ согласно cULus)
Рабочие данные IO-Link (циклические): -
Размеры [mm]: M18 x 1
Размеры светового пятна по отношению к: При максимальном диапазоне
Способ передачи: COM2 (38,4 kBaud)
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функциональный принцип: Датчик диффузного отражения
Функция выходного сигнала: Режим срабатывания на свет / затемнение, (программируемый)
Частота переключения DC [Hz]: 1000
Электрическое исполнение: PNP
