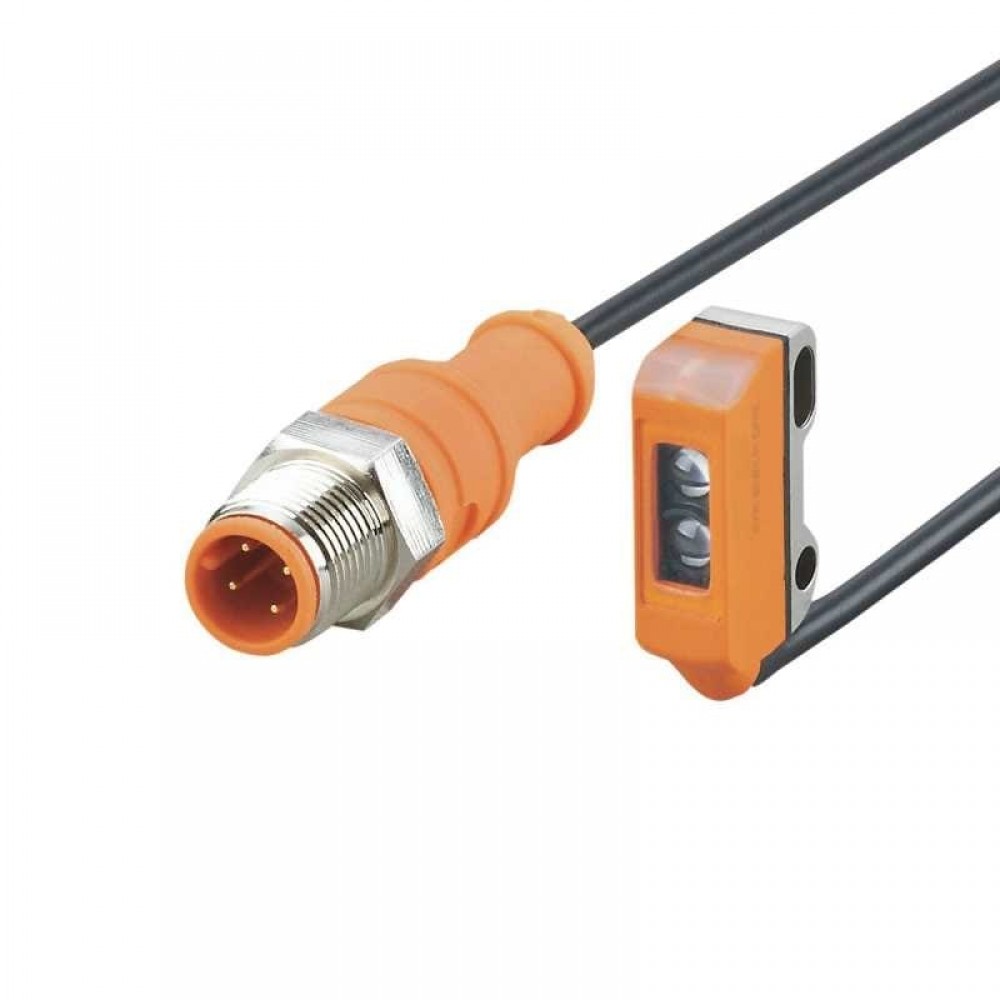

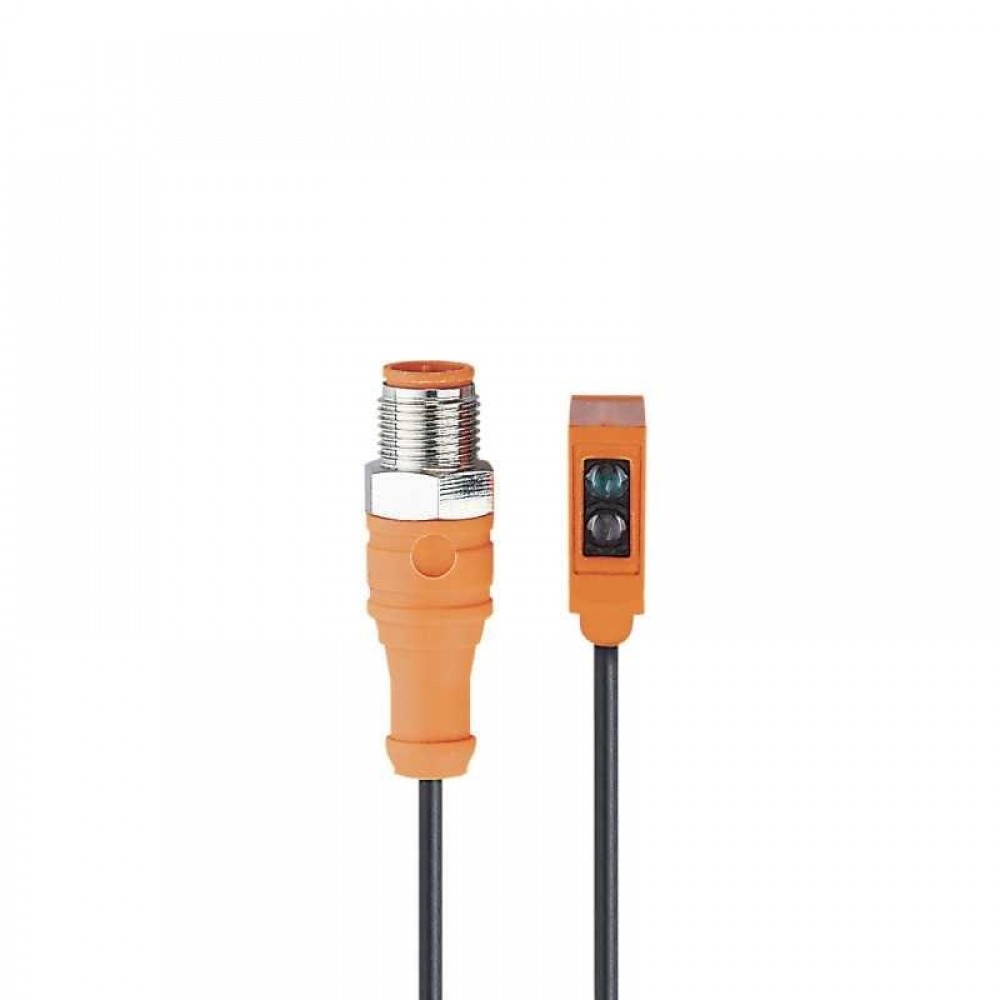

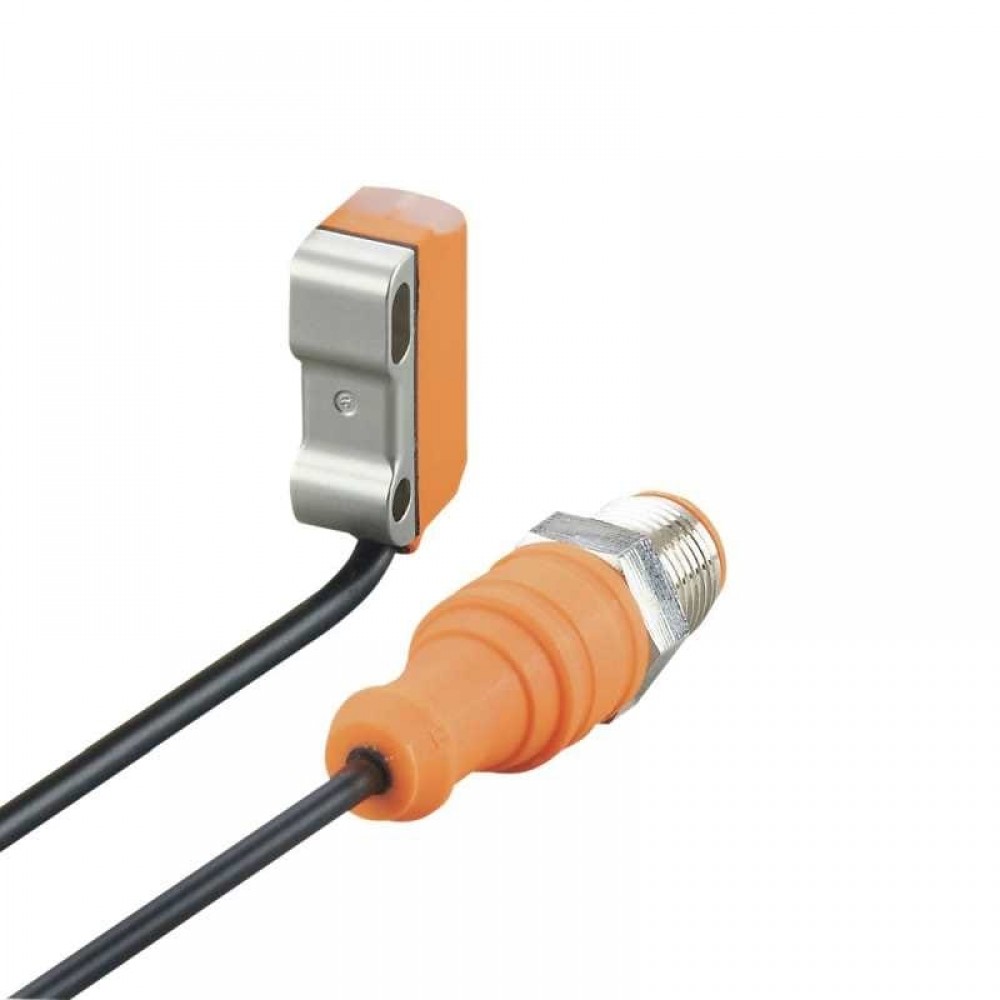

IFM Датчик диффузного отражения с функцией подавления заднего фона o8h273

Артикул: O8H273

В наличии

IFM Датчик диффузного отражения с функцией подавления заднего фона o8h273

Name: IFM Датчик диффузного отражения с функцией подавления заднего фона o8h273
Brand: IFM
SKU: O8H273
Price: 18483 RUB
Availability: InStock

18 483 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-ifm.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 520-12-12

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание Датчик диффузного отражения с функцией подавления заднего фона o8h273

Артикул: O8H273

Категория: Фотоэлектрические (оптические) датчики

Технические характеристики O8H273

Характеристики

Тип света

красный свет

Коммуникационный интерфейс

IO-Link

Корпус

Прямоугольный

Размеры [mm]

28,1 x 8,1 x 14,4

Приложение

Особенности

Подавление заднего фона

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10…30 DC

Потребление тока [mA]

20, ((24 V))

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

633

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение, (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон контроля

Диапазон [mm]

1…80, (белая бумага 200 x 200 mm)

Диапазон для белого объекта (90 % отражение) [mm]

1…80

Диапазон для серого объекта (18 % отражение) [mm]

3…76

Диапазон для черного объекта (6 % отражение) [mm]

5…74

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Конечное значение диапазона измерения [mm]

10…80

Доступно подавление заднего фона

да

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

Профили

Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable

SIO режим

да

Нужный тип порта

Миним.время рабочего цикла [ms]

Рабочие данные IO-Link (циклические)

Функция	длина бита
рабочее значение	32
состоянием прибора	4
бинарная информация о переключении	1

IO-Link функции (ациклические)

специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	1117

Условия эксплуатации

Температура окружающей среды [°C]

-25…60

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

EN 60947-5-2

MTTF [годы]

756

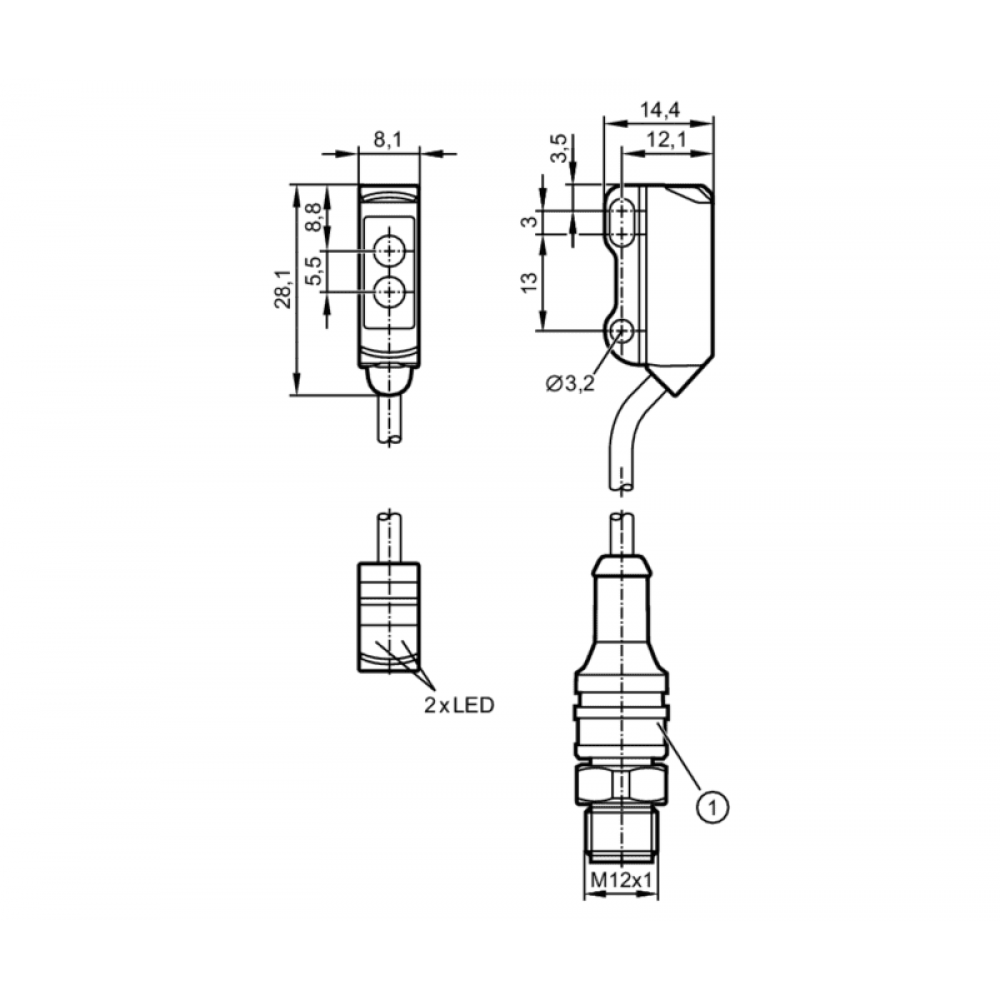

Механические данные

Вес [g]

Корпус

Прямоугольный

Размеры [mm]

28,1 x 8,1 x 14,4

Материал

корпус: ABS, нерж. сталь (1.4404 / 316L)

Материал линз

PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей

Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 0,3 m, PVC, 3 x 0,08 mm²

электрическое подключение — разъем

Разъем: 1 x M12

диаграммы и графики

линия точности

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

O8H273-00 — 18.02.2019 —

Технические характеристики O8H273

Характеристики

IO-Link проверка: 1.1
SIO режим: Да
Диапазон [mm]: 1…80, (белая бумага 200 x 200 mm)
Диапазон для белого объекта (90 % отражение) [mm]: 1…80
Диапазон для серого объекта (18 % отражение) [mm]: 3…76
Диапазон для черного объекта (6 % отражение) [mm]: 5…74
Длина волны [nm]: 633
Доступно подавление заднего фона: Да
Защита от короткого замыкания: Да
Защита от переполюсовки: Да
Класс защиты: III
Коммуникационный интерфейс: IO-Link
Конечное значение диапазона измерения [mm]: 10…80
Корпус: Прямоугольный
Макс. диаметр светового пятна [mm]: 4
Макс. падение напряжения коммутационного выхода DC [V]: 2,5
Миним.время рабочего цикла [ms]: 10
Настраиваемый диапазон: Да

Нужный тип порта: A
Особенности: Подавление заднего фона
Постоянный ток нагрузки коммутационного выхода DC [mA]: 100
Потребление тока [mA]: 20, ((24 V))
Профили: Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable
Рабочее напряжение [V]: 10…30 DC
Рабочие данные IO-Link (циклические): -
Размеры [mm]: 28,1 x 8,1 x 14,4
Размеры светового пятна по отношению к: При максимальном диапазоне
Способ передачи: COM2 (38,4 kBaud)
Стандарт SDCI: IEC 61131-9
Тип защиты от короткого замыкания: Тактовый
Тип света: Красный свет
Функциональный принцип: Датчик диффузного отражения
Функция выходного сигнала: Режим срабатывания на свет / затемнение, (программируемый)
Частота переключения DC [Hz]: 1000
Электрическое исполнение: PNP
