Артикул: PN7092
В наличии

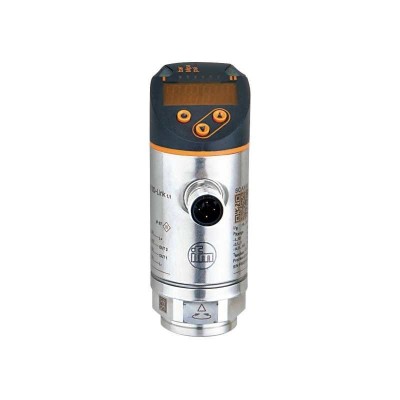

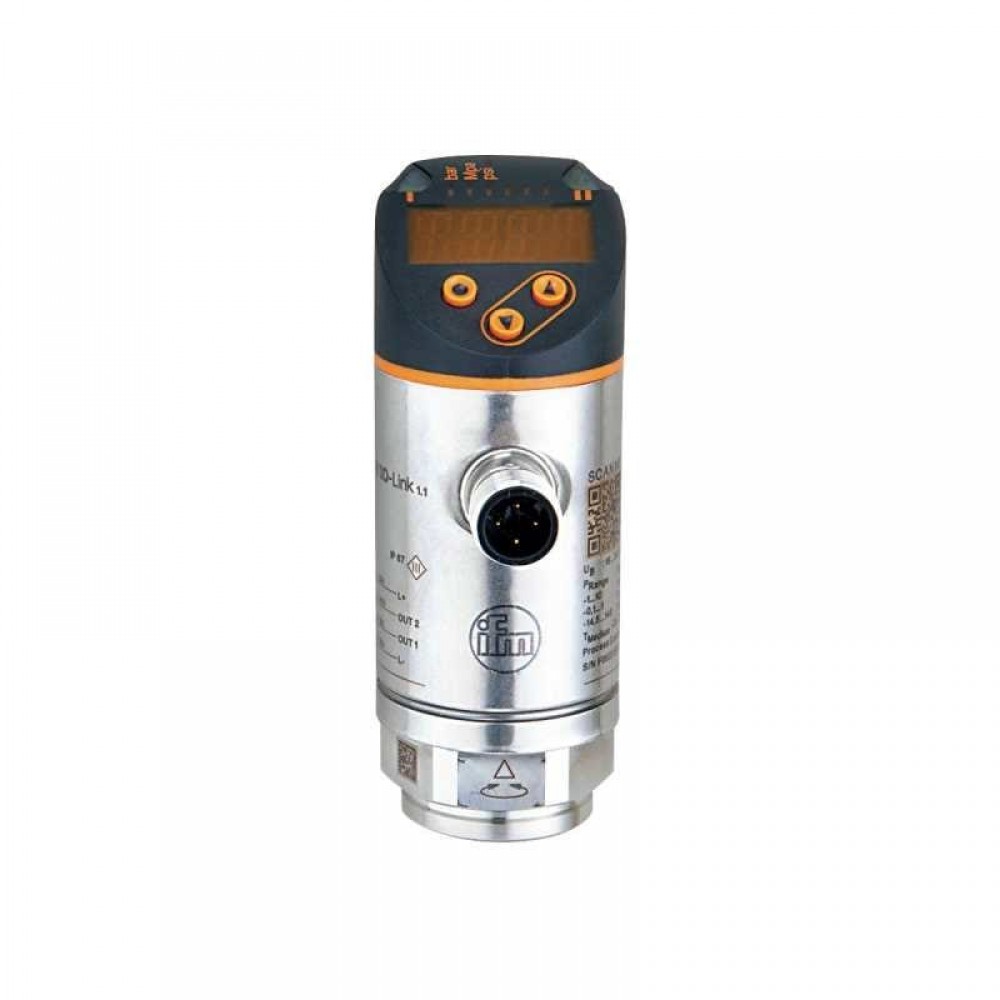

IFM Датчик давления с дисплеем pn7092
61 067 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание Датчик давления с дисплеем pn7092
Артикул: PN7092
Категории: Датчики давления, Фотоэлектрические (оптические) датчики
Технические характеристики PN7092
| Характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Выходной сигнал | коммутационный сигнал, IO-Link, (конфигурируемый) | ||||||||
| Диапазон измерения |
| ||||||||
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба | ||||||||
| Приложение | |||||||||
| Особенности | позолоченные контакты | ||||||||
| Измерительный элемент | керамическая емкостная ячейка для измерения давления | ||||||||
| Применение | для общепромышленного применения | ||||||||
| Среда | Жидкие среды | ||||||||
| Условно подходит для | использование в газообразной среде при давлении > 25 бар только по запросу | ||||||||
| Температура измеряемой среды [°C] | -25…80 | ||||||||
| Мин. разрывное давление |
| ||||||||
| Предел прочности по давлению |
| ||||||||
| Устойчивость к вакууму [mbar] | -1000 | ||||||||
| Тип давления | относительное давление | ||||||||
| Электронные данные | |||||||||
| Рабочее напряжение [V] | 18…30 DC, (в соответствии с EN 50178 SELV/PELV) | ||||||||
| Потребление тока [mA] | < 35 | ||||||||
| Мин. сопротивление изоляции [MΩ] | 100, (500 V DC) | ||||||||
| Класс защиты | III | ||||||||
| Защита от переполюсовки | да | ||||||||
| Время задержки включения питания [s] | < 0,3 | ||||||||
| Встроенный ‘Watchdog’ | да | ||||||||
| Входы/выходы | |||||||||
| Количество входов и выходов | Количество цифровых выходов: 2 | ||||||||
| Выходы | |||||||||
| Общее количество выходов | 2 | ||||||||
| Выходной сигнал | коммутационный сигнал, IO-Link, (конфигурируемый) | ||||||||
| Электрическое исполнение | PNP/NPN | ||||||||
| Количество цифровых выходов | 2 | ||||||||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) | ||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 | ||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 150, (200 (…60 °C) 250 (…40 °C)) | ||||||||
| Частота переключения DC [Hz] | < 170 | ||||||||
| Защита от короткого замыкания | да | ||||||||
| Тип защиты от короткого замыкания | тактовый | ||||||||
| Защита от перегрузок по току | да | ||||||||
| Диапазон измерения/настройки | |||||||||
| Диапазон измерения |
| ||||||||
| Factory setting / CMPT = 2 | |||||||||
| Точка срабатывания SP |
| ||||||||
| Точка сброса rP |
| ||||||||
| Мин. разница между SP и rP |
| ||||||||
| С шагом в |
| ||||||||
| Status_B High Resolution / CMPT = 3 | |||||||||
| Точка срабатывания SP |
| ||||||||
| Точка сброса rP |
| ||||||||
| Мин. разница между SP и rP |
| ||||||||
| С шагом в |
| ||||||||
| Точность/ погрешность | |||||||||
| Погрешность точки переключения [% диапазона] | < ± 0,5 | ||||||||
| Повторяемость [% диапазона] | < ± 0,1, (при изменениях температуры < 10 K) | ||||||||
| Отклонение от характеристики [% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) | ||||||||
| Отклонение гистерезиса [% диапазона] | < ± 0,25 | ||||||||
| Долговременная стабильность [% диапазона] | < ± 0,05, (за 6 месяцев) | ||||||||
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,2, (-0…80 °C) | ||||||||
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,2, (-0…80 °C) | ||||||||
| Время реакции | |||||||||
| Время отклика [ms] | < 3 | ||||||||
| Программируемое время задержки dS, dr [s] | 0…50 | ||||||||
| Программное обеспечение / Программирование | |||||||||
| Выбор параметров | гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка при включении / выключении, Демпфирование, Дисплей | ||||||||
| Интерфейсы | |||||||||
| Коммуникационный интерфейс | IO-Link | ||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||
| IO-Link проверка | 1.1 | ||||||||
| Стандарт SDCI | IEC 61131-9 | ||||||||
| SIO режим | да | ||||||||
| Нужный тип порта | A, (когда контакт 2 не подключен: B) | ||||||||
| Аналоговые рабочие данные | 1 | ||||||||
| Бинарные рабочие данные | 2 | ||||||||
| Поддерживаемые DeviceID |
| ||||||||
| Примечание |
| ||||||||
| Factory setting / CMPT = 2 | |||||||||
| Профили | Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis | ||||||||
| Миним.время рабочего цикла [ms] | 2,3 | ||||||||
| IO-Link разрешение давления [bar] | 0,1 | ||||||||
| IO-Link разрешение давления [MPa] | 0,01 | ||||||||
| Рабочие данные IO-Link (циклические) |
| ||||||||
| IO-Link функции (ациклические) | специфичный для приложения тег | ||||||||
| Status_B High Resolution / CMPT = 3 | |||||||||
| Профили | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | ||||||||
| Миним.время рабочего цикла [ms] | 3 | ||||||||
| IO-Link разрешение давления [bar] | 0,05 | ||||||||
| IO-Link разрешение давления [MPa] | 0,02 | ||||||||
| Рабочие данные IO-Link (циклические) |
| ||||||||
| IO-Link функции (ациклические) | специфичный для приложения тег | ||||||||
| Условия эксплуатации | |||||||||
| Температура окружающей среды [°C] | -25…80 | ||||||||
| Температура хранения [°C] | -40…100 | ||||||||
| Степень защиты | IP 65, IP 67 | ||||||||
| Испытания / одобрения | |||||||||
| ЭMC |
| ||||||||
| Ударопрочность |
| ||||||||
| Вибропрочность |
| ||||||||
| MTTF [годы] | 260 | ||||||||
| Сертификат UL |
| ||||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу | ||||||||

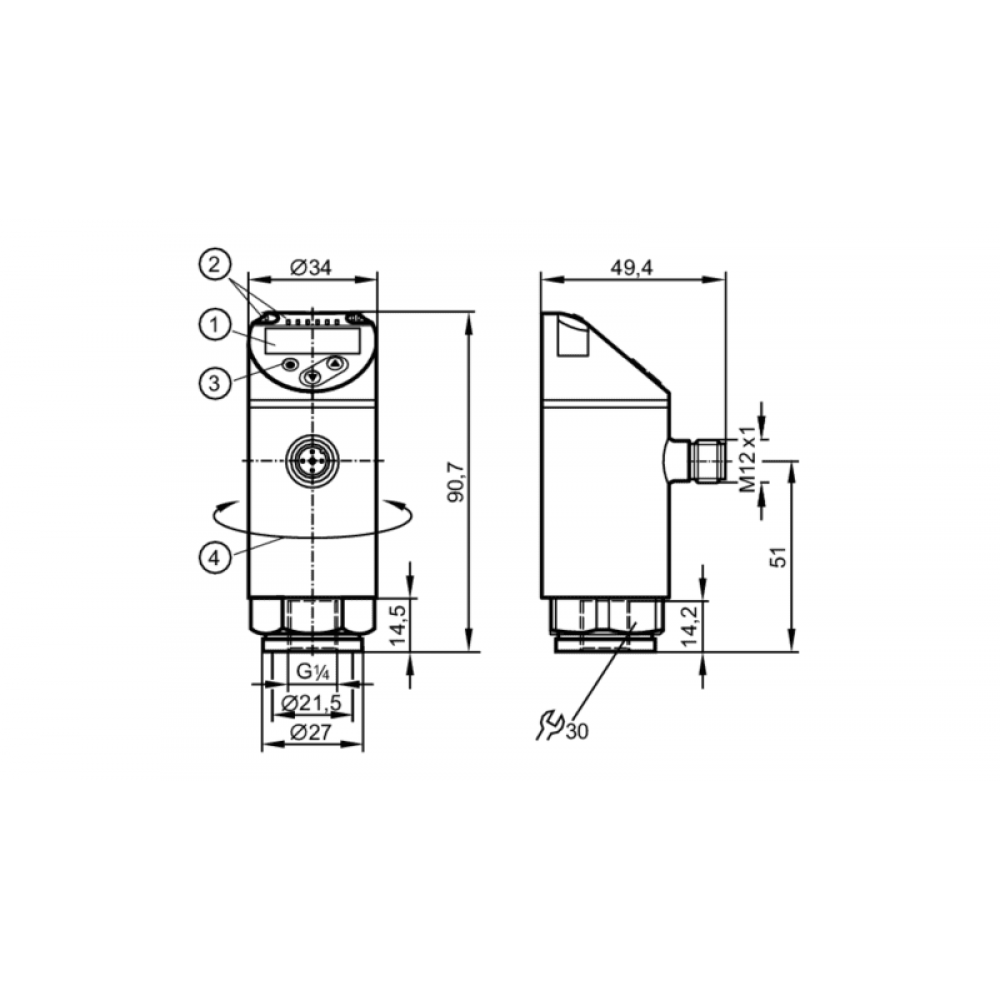

| Механические данные | |||||||||
| Вес [g] | 272 | ||||||||
| Материал | нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC | ||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L), керамика, FKM | ||||||||
| Мин. кол-во циклов давления | 100 миллионов | ||||||||
| Момент затяжки [Nm] | 25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) | ||||||||
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба | ||||||||
| Встроенный ограничитель | нет (можно модифицировать) | ||||||||
| Дисплеи / Элементы управления | |||||||||
| Дисплей |
| ||||||||
| Примечания | |||||||||
| Упаковочная величина | 1 шт. | ||||||||
| электрическое подключение | |||||||||
| Соединение | Разъем: 1 x M12, Контакты: позолоченый | ||||||||
| PN7092-02 — 28.11.2019 — | |||||||||
